电路设计中各种“地”——各种 GND 设计

电源地，信号地，还有大地，这三种地有什么区别？

　　电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB 板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。

　　当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。所以两者地在布线时稍微注意一下就可以。一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。

各种“地”—— 各种“GND”

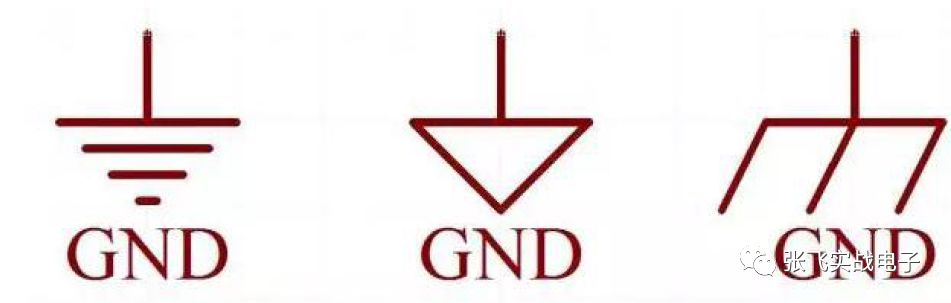

GND，指的是电线接地端的简写。代表地线或0 线。

　　电路图上和电路板上的GND(Ground)代表地线或0 线.GND 就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。它与大地是不同的。有时候需要将它与大地连接，有时候也不需要，视具体情况而定。
