自定义小米路由器管理页面

背景

我的路由器 7x24 开机无密码，当耳机受影响时我会暂时关闭无线网。2015 年 11 月我的路由器坏了，朋友给我推荐小米 mini 路由器。这人自己有个小米路由器，经常不能正常启动（那个灯是桔黄色的，不会变蓝），我问他为什么还推荐小米，他说便宜功能多、不好用随时换。我本来就没有认定的路由器，所以就听他的没买 300 - 1 的极路由，买了个 130 - 1 的小米 mini。

设置好之后，用浏览器访问 192.168.31.1，输入密码登录管理页面，第一感觉就是慢。

想关闭无线网

• 常用设置，这会显示 Wi-Fi 设置标签 > 点击相应 ssid 旁边的“关闭”单选按钮 > 保存 > 确认重启

想启用 mac 白名单/黑名单

• 常用设置 > 安全中心 > 等待“无线访问控制”出现 > 点击它旁边的开关 > 一条一条添加设备（若选择“从在线列表添加”则无法修改设备名字） > 保存并生效

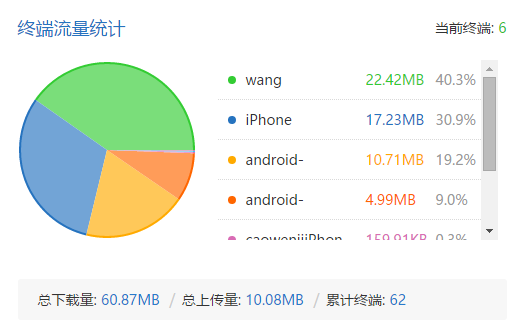

登录之后显示的页面是 路由状态 > （你的路由器名字），这里可以查看连接到路由器上的设备，界面类似下面

图很直观，文字几乎没用，一堆 android-

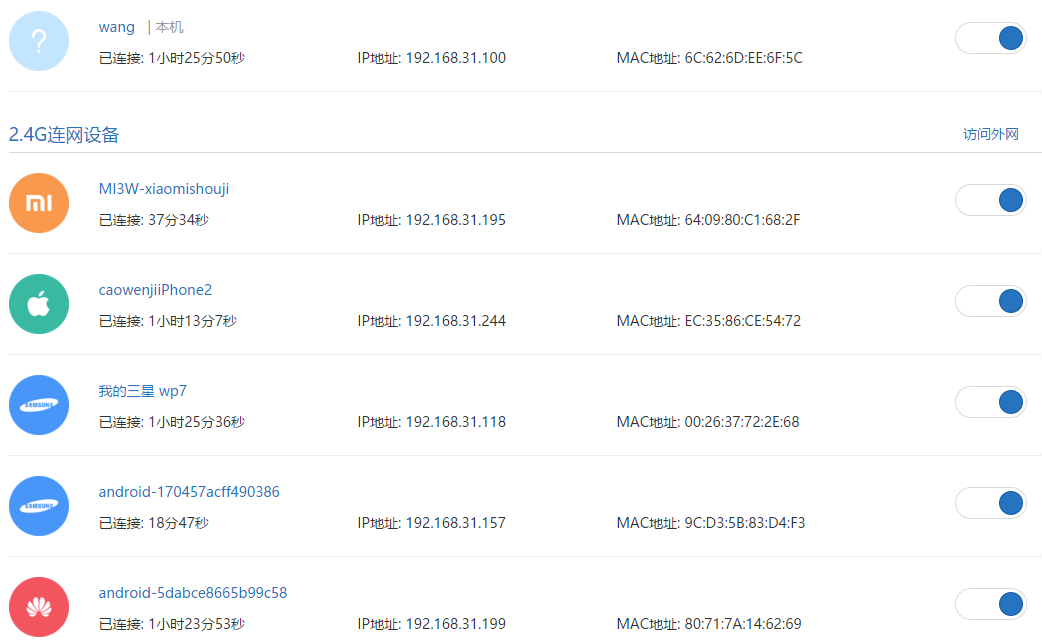

路由状态 > 终端设备 页面可以禁用设备访问 wan，界面类似下面

这里显示的名字较长，但看不到各位的流量状况，也就无法确定该禁止谁访问 wan。所以我想做一个列表页面，显示设备的完整名字和流量并控制它能否访问 wan

工具

小米路由器 mini

google chrome 45

正文

我打算就把它显示在 路由状态 > （你的路由器名字），这是登录后进入的页面，下面称其为首页。

要修改首页，可以修改保存在服务器上的文件，也可以在页面加载之后运行一段脚本。我选择后者因为它在浏览器中就能完成，缺点是每次打开首页都要手动执行脚本。

本文不使用 fiddler 等反向代理。

snippets

chrome 的 f12 工具的 source 标签有个保存代码段的地方，如下

你可以把一大段脚本保存为代码段文件，右键该文件选择 run，这就省得每次都往控制台粘贴并执行代码。本文的脚本保存在代码段文件 miwifi 中。

位置

用 chrome 访问 192.168.31.1，输入密码，会进入首页，url 类似下面

http://192.168.31.1/cgi-bin/luci/;stok=98a00862e50a7f688cf8868869a7068f/web/home#router

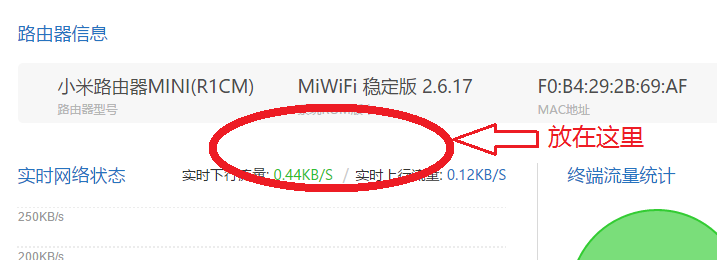

要往这个页面添加一个详细列表，首先选取一个位置放置列表，我打算把它放在“路由器信息”下面

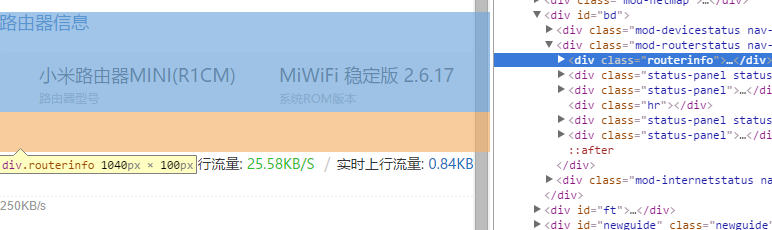

这意味着放在路由器信息那个 dom 元素之下，用 f12 查看他的位置

因此列表将放在 div.routerinfo 下面。在控制台执行 $(".routerinfo") 发现只有 1 个元素，所以不必担心插入多于 1 个列表。

行为

希望构造这样一个列表，它显示设备的完整名字、mac、流量信息，并可以控制某个设备能否访问 wan。这就需要大约两个 ajax，一个获取设备列表，另一个控制 wan 访问。

观察

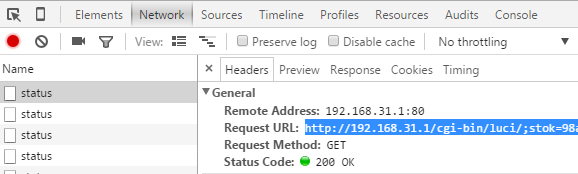

刚才打开了控制台，应该能看到控制台有一堆输出，由 class.pie.js:1 产生。输出每隔一定时间产生一坨，饼图、列表会跟着刷新，点击 f12 的 network 标签会发现每个成功的 xhr 调用后跟一坨输出，xhr 是

get http://192.168.31.1/cgi-bin/luci/;stok=98a00862e50a7f688cf8868869a7068f/api/misystem/status

没有参数

这个 console.log 为我省了不少时间，不用去查找绘制函数了。接下来要修改这个绘制函数，让其更新前面设计的列表。

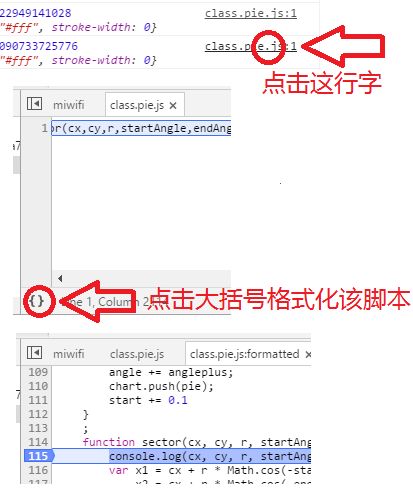

点击控制台输出右边的 class.pie.js:1，这会在代码窗格打开 class.pie.js，这是个最小化后的文件不容易阅读，点击打开的代码左下角的大括号格式化它，这会在代码窗格打开 class.pie.js:formatted，光标已经定位到 console.log 处了，在那里加一个断点。

过一会一个新的 ajax 成功了，将调用这里的 console.log，然后会中断在这里，查看其调用堆栈发现比较长，一堆我不关心的 jquery 代码

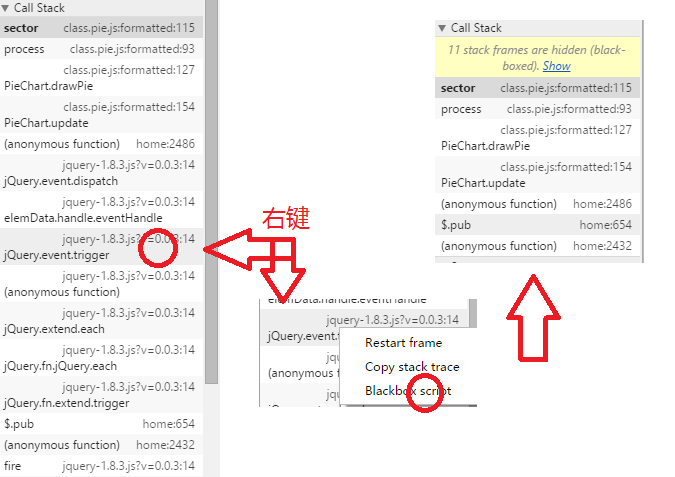

blackbox

如果不想在调用堆栈里看到无关的代码比如 jquery，可以将 jquery 添加到黑盒，这样调用堆栈就没有那么多噪音了。

调用堆栈显示 PieChart.prototype.update > PieChart.prototype.drawPie > process > sector，阅读代码后知道 PieChart.prototype.drawPie 负责更新饼图和列表，主要工作由 process 来做。那么只要替换 PieChart.prototype.drawPie，让它照常更新饼图，但更新新的列表，本文的目的就达到了。

收集

开始行动之前要找几个可用的 ajax 以获取设备列表及控制 wan 访问。开着 f12 的 network 标签四处点击，几个小时之后找到下面两个 ajax，路径相对于首页

get ../api/xqnetwork/wifi_macfilter_info?model=

model 取值 0 - 黑名单和 1 - 白名单。该参数不重要，重要的是该 ajax 一定返回一个数组 flist，里面似乎是路由重置以来所有通过 wifi 连接的设备，不知道重置路由会不会清除 flist。这一下子就改变了我的思路，本来打算只在列表中显示连接的设备，现在打算显示这个完整列表，然后仅更新连接的设备了。

get ../api/xqsystem/set_mac_filter?mac=&wan=

控制 mac 访问 wan，wan 取值 0 - 关闭和 1 - 开启

drawPie

既然前面中断到了 sector，咱们看看调用 sector 的 drawPie 函数有什么信息可用。drawPie 用到的信息不是通过函数参数而是通过 this 传递的。数组 this.datas 是设备列表，每个数组元素代表一个接入设备。数组元素包含的信息少的可怜、没有 mac，没有 mac 也就无法使用前面找到的 ajax set_mac_filter。为了使用 set_mac_filter 要先搞明白是调用 drawPie 的函数就没有详细信息还是信息没有传进来，然后分别采取对策。

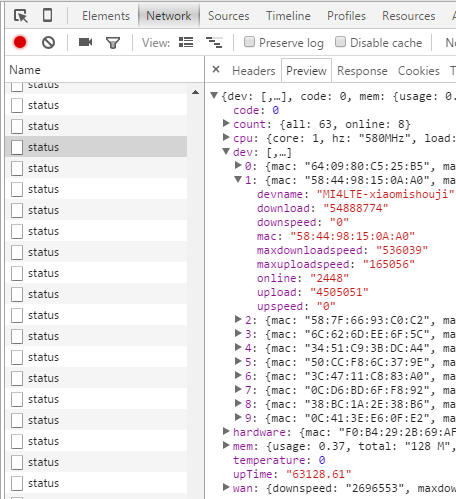

前面知道是那个定时发起的 ajax status 调用的 drawPie，在 network 标签查看 status 发现返回值比较详细，包含 mac

换句话说调用 drawPie 的函数有足够的信息，只是没有传进来。所以接下来不仅要修改 drawPie，还要修改 drawPie 的上游函数，让它们给 drawPie 传入更详细的信息，至少要包含设备 mac。顺着前面的调用堆栈往上找，除去不关心的加入黑盒的函数外就 4 个函数，按离 drawPie 从近到远分别是

• PieChart.prototype.update
• 匿名函数，该函数响应消息 chart:pie_update
• $.pub，该函数发布包括 chart:pie_update 的一些自定义消息
• 匿名函数，ajax status 成功后进入该函数

PieChart.prototype.update

PieChart.prototype.update = function(datas, count) {
    this.datas = datas;
    this.count = count;
    this.loaddone();
    this.getTotal();
    this.drawPie();
    this.drawCount()
}

只是把传入的 datas 加到 this 上，和 drawPie 相比没有什么有用的信息，前面知道 datas 信息太少，还得往上找

匿名函数 $.sub("chart:pie_update", function(evt, data){ ... });

这个函数信息很全，data 是 ajax status 返回的 json 对象的 dev 属性的原始内容，问题是如何修改它？

通过阅读 $.sub 的源代码

(function ($) {
    var o = $({});
    $.sub = function () { o.on.apply(o, arguments); };
    $.unsub = function () { o.off.apply(o, arguments); };
    $.pub = function () { o.trigger.apply(o, arguments); };
}(jQuery));

知道 \(.sub 通过 `\)({}).on把监听函数保存到了 sub、unsub、pub 共同捕获的局部变量 $({}) 中，外部无法访问这个局部变量也就无法替换它保存的监听函数；另一方面，调用$.sub时传入的是匿名函数，外部取不到这个函数就没法用 $.unsub 取消监听（然后用$.sub` 挂接修改后的监听函数）。所以从代码目前编写的方式看，无法修改这个匿名函数的行为，还得往上找

$.pub

这个代码其实是库代码，但既然它直接写在首页的 html 里，我们可以视情况修改它。

前面知道匿名函数 \(.sub("chart:pie_update", function(evt, data){ ... }); 的 data 参数信息很全，而该函数由 `\).pub调用，所以 $.pub 的信息也很全。当$.pub发送事件 chart:pie_update 时会调用所有用 $.sub 监听该事件的函数。查看源代码发现只有一个函数处理 chart:pie_update 事件，就是上面那个匿名函数。所以可以修改$.pub` 让它遇到 chart:pie_update 时直接调用基于上面的匿名函数修改的函数，遇到其它事件照常发送。

var oldPub = $.pub;

$.pub = newPub;

function newPub(type, arg) {
    if (type == "chart:pie_update") {
        // 基本上复制上面那匿名函数的内容
    } else
        oldPub.apply(null, arguments);
}

代码段 miwifi 概述

定义一个全局变量 wifi，它里面有两个属性 get 和 post，分别代表 ajax get 和 ajax post，每个属性又有一堆方法用来发起具体的 ajax；然后运行一个匿名函数绘制前面设计的列表，具体工作是

• 用前面收集到的 ajax 填充 wifi.get 和 wifi.post
• 保存 $.pub
• 使用 wifi.get.wifi_macfilter_info 获取所有通过 wifi 连接到路由器的设备列表，成功时执行另一个匿名函数

这另一个匿名函数的具体工作是

• 在 div.routerinfo 下面添加一个 div 作为列表的容器
• 往 document.head 追加一个 <style> 用于设置前面 div 的样式
• 修改 PieChart.prototype.drawPie 和 $.pub，PieChart.prototype.drawPie = newDrawPie; $.pub = newPub;
• 把从 ajax wifi_macfilter_info 得到的 flist 的所有条目逐一添加到列表

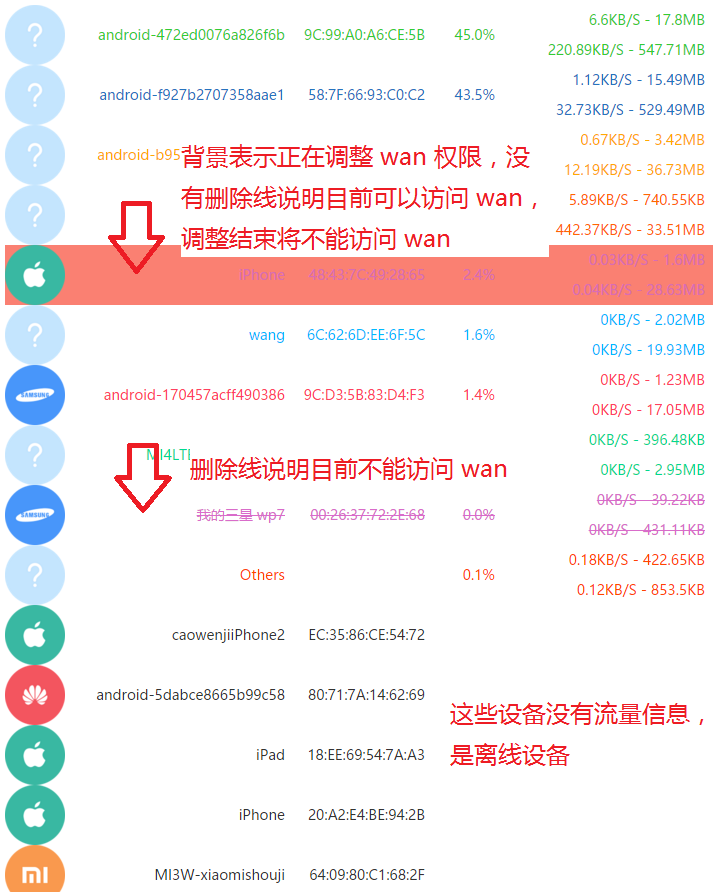

• 监听列表条目的点击事件，点击时翻转该条目的 wan 访问能力

newPub 的大体工作前面已经说了，newDrawPie 要做两件事情

• 像以前一样绘制饼图
• 修改 $.pub 之后现在的 datas 里面已经包含了设备的 mac，通过 mac 查找列表中相应的条目，给找到的条目添加流量信息。从 ajax wifi_macfilter_info 生成的列表仅包含通过 wifi 连接的设备，newDrawPie 是 ajax status 成功后调用的，该调用还包含通过网线连接的设备和一个叫 other 的流量微不足道的设备的合计，需要加以处理。

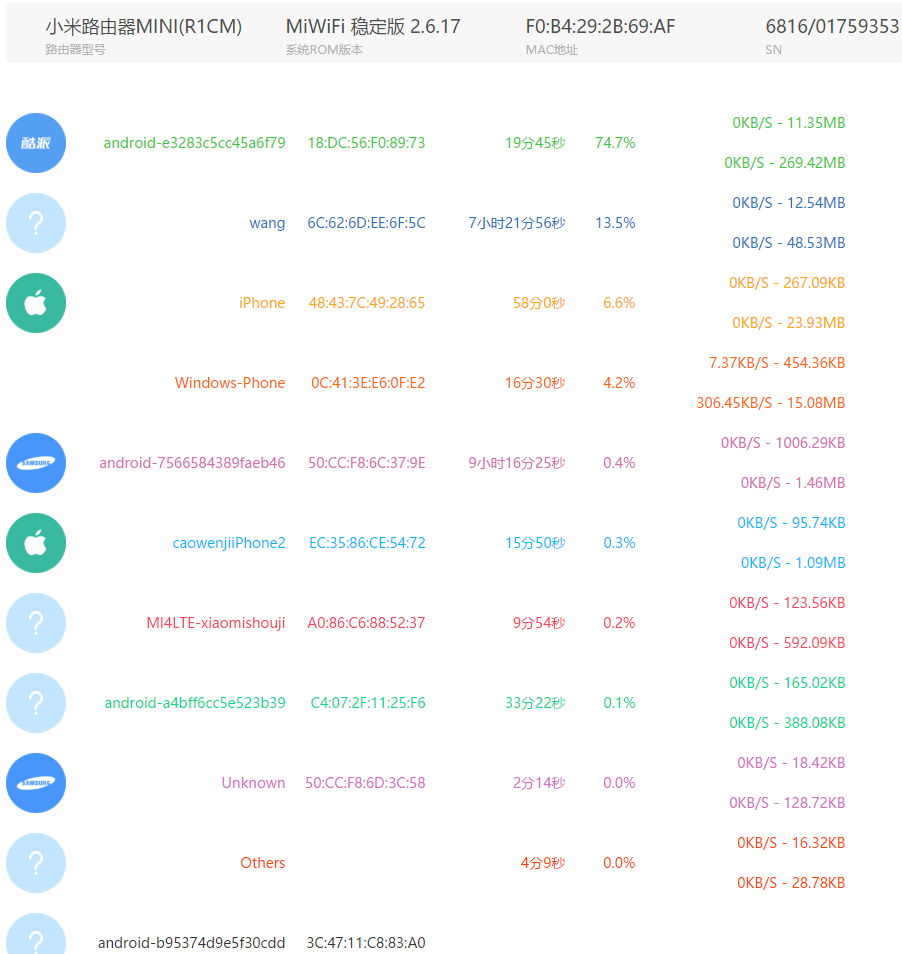

效果

修改间距，添加连接时长

代码

本文代码编辑于 microsoft visual studio 2015

//
// 假设当前 url 是
// http://192.168.31.1/cgi-bin/luci/;stok=bcdeb10c02009edccb478e16585b4775/web/home
//
// get
// ../api/misystem/status                   路由状态 - 绘制饼图时
// ../api/misystem/devicelist               路由状态 - 查看终端设备时
// ../api/misystem/qos_info                 高级设置 > qos 智能限速 > 设备列表
// ../api/xqnetwork/wifi_macfilter_info     常用设置 > 安全中心 > 无线访问控制
//  model - 0，默认值，黑名单列表；1，白名单列表
// ../api/xqsystem/reboot                   重启路由器
//  client - web
// ../api/xqsystem/set_mac_filter           禁止指定的 mac 访问 wan
//  mac - encodeURIComponent(mac)
//  wan - 0，关闭 wan；1 - 开启 wan
//
// post
// ../api/xqnetwork/set_wifi
//  wifiIndex - 1，2.4G Wi-Fi；2，5G Wi-Fi；3，访客 Wi-Fi
//  on - 0，关；1，开
//  ssid - ssid，比如 wangzimei
//  pwd - 该 ssid 的密码
//  encryption - none，不使用密码
//  channel - 0，自动
//  bandwidth - 0
//  hidden - 0
//  txpwr - max
//
// http://192.168.31.1/cn/device_list_samsung.png
//
// wifi.get.wifi_macfilter_info(0, o => { o.flist.forEach(o => { console.log(o.name, o); }); });

var wifi;

!function () {
    var oldPub = $.pub,
        template =
            '<div data-mac="{$mac}" class="{$wan}" style="background-image: url({$icon});">' +
            "    <div>{$name}</div>" +
            "    <div>{$mac}</div>" +
            "    <div class=online></div>" +
            "    <div class=download-percentage></div>" +
            "    <div class=traffic><div class=up></div><div class=down></div></div>" +
            "</div>",
        lastPicked = $([]),
        deviceList;

    wifi = {
        get: {
            devicelist: function (f) { $.getJSON("../api/misystem/devicelist", typeof f == "function" ? f : logJson); },
            qos_info: function (f) { $.getJSON("../api/misystem/qos_info", typeof f == "function" ? f : logJson); },
            reboot: function () { $.getJSON("../api/xqsystem/reboot"); },
            status: function (f) { $.getJSON("../api/misystem/status", typeof f == "function" ? f : logJson); },
            wifi_macfilter_info: function (model, f) { $.getJSON("../api/xqnetwork/wifi_macfilter_info", { model: model }, typeof f == "function" ? f : logJson); }
        },
        post: {
            set_wifi: function (on, i, ssid) {
                $.post("../api/xqnetwork/set_wifi", {
                    on: on ? 1 : 0,
                    wifiIndex: i || 1,
                    ssid: ssid || "wangzimei",
                    encryption: "none"
                });
            }
        }
    };

    wifi.get.wifi_macfilter_info(0, function (o) {
        var flist = o.flist,
            s = "",
            i, len;

        PieChart.prototype.drawPie = newDrawPie;
        $.pub = newPub;

        $("#piecharttable").html("");
        $(".new-device-list-css").length || $(document.head).append(
            "<style class=new-device-list-css>" +
            "    .new-device-list .busy { background-color: salmon; }\n" +
            "    .new-device-list .download-percentage { width: 5em; }\n" +
            "    .new-device-list .no-wan { text-decoration: line-through; }\n" +
            "    .new-device-list .online { width: 10em; }\n" +
            "    .new-device-list .traffic { width: 15em; }\n" +
            "    .new-device-list .traffic > div { line-height: 40px; }\n" +
            "    .new-device-list > div { background-position: left center; background-repeat: no-repeat; background-size: 60px; display: flex; line-height: 80px; text-align: right; transition: background-color 0.5s ease; }\n" +
            "    .new-device-list > div > :nth-child(1) { width: 20em; }\n" +
            "    .new-device-list > div > :nth-child(2) { width: 10em; }\n" +
            "</style>");

        $(".new-device-list").remove();
        $("<div class=new-device-list></div>").insertAfter(".routerinfo");
        deviceList = $(".new-device-list");

        for (i = 0, len = flist.length; i < len; ++i)
            s += StringH.tmpl(template, {
                mac: flist[i].mac,
                wan: flist[i].authority.wan ? "" : "no-wan",
                name: escapeHtml(flist[i].name),
                icon: flist[i].company.icon ? "/cn/" + flist[i].company.icon : "/img/device_list_unknow.png"
            });

        deviceList.html(s);
        deviceList.on("click", "[data-mac]", onClickDevice);
    });

    function logJson(json) { console.log(json); }

    function onClickDevice() {
        var t = $(this);

        if (!t.hasClass("busy")) {
            t.addClass("busy");

            $.getJSON("../api/xqsystem/set_mac_filter", { mac: t.attr("data-mac"), wan: t.hasClass("no-wan") ? 1 : 0 })
                .done(function (json) { json.code || t.toggleClass("no-wan"); })
                .always(function () { t.removeClass("busy"); });
        }
    }

    function newPub(type, arg) {
        var dev, colorMap, total, i, len, value, bf;

        if (type == "chart:pie_update") {
            dev = arg.devStatistics;
            colorMap = ["#33cc33", "#2673bf", "#ffaa00", "#ff6600", "#d96cb5", "#00baff", "#ff4060", "#00d990", "#d96cca", "#ff4400"];
            total = 0;

            for (i = 0, len = dev.length; i < len; ++i) {
                value = parseInt(dev[i].download, 10);
                dev[i].value = value;
                dev[i].value2 = parseInt(dev[i].downspeed, 10);
                dev[i].color = colorMap[i];
                total += value;
            }

            bf = byteFormat(total, 10, true);
            $.pieChart.update(dev, {
                value: bf[0],
                label: bf[1]
            });
        } else
            oldPub.apply(null, arguments);
    }

    function newDrawPie() {
        var r = this.r - 2,
            angle = 0,
            start = 0,
            currentPicked = [],
            i, len, angleplus, pie, o, div;

        lastPicked.css("color", "");
        lastPicked.find(".online").text("");
        lastPicked.find(".download-percentage").text("");
        lastPicked.find(".up").text("");
        lastPicked.find(".down").text("");

        for (i = 0, len = this.datas.length; i < len; ++i) {
            o = this.datas[i];
            o.color || (o.color = Raphael.hsb(start, 0.8, 0.9)),
            angleplus = 360 * o.value / this.total,
            pie = sector(this.paper, this.rad, this.cx, this.cy, r, angle, angle + angleplus, {
                fill: o.color,
                stroke: this.stroke,
                "stroke-width": 0
            });

            angle += angleplus;
            start += 0.1;
            pie.id = "pie_" + i;
            this.chart.push(pie);

            div = deviceList.find('[data-mac="' + o.mac + '"]');

            if (!div.length) {
                o.icon = "/img/device_list_unknow.png";
                div = $(StringH.tmpl(template, o));
                div.children(":first-child").text(o.devname);
            }

            div.css("color", o.color);
            div.find(".online").text($.secondToDate(o.online));
            div.find(".download-percentage").text((this.total ? (o.value / this.total * 100).toFixed(1) : 0) + "%");
            div.find(".up").text(byteFormat(o.upspeed) + "/S - " + byteFormat(o.upload));
            div.find(".down").text(byteFormat(o.downspeed) + "/S - " + byteFormat(o.download));
            currentPicked.push(div[0]);
        }

        lastPicked = $(currentPicked);
        deviceList.prepend(lastPicked);
    }

    function sector(paper, rad, cx, cy, r, startAngle, endAngle, params) {
        var x1 = cx + r * Math.cos(-startAngle * rad),
            x2 = cx + r * Math.cos(-endAngle * rad),
            y1 = cy + r * Math.sin(-startAngle * rad),
            y2 = cy + r * Math.sin(-endAngle * rad);

        return endAngle - startAngle == 360 ?
            paper.circle(cx, cy, r).attr(params) :
            paper.path(["M", cx, cy, "L", x1, y1, "A", r, r, 0, +(endAngle - startAngle > 180), 0, x2, y2, "z"]).attr(params);
    }

    // http://stackoverflow.com/questions/24816/escaping-html-strings-with-jquery
    function escapeHtml(s) {
        var entityMap = {
            "&": "&amp;",
            "<": "&lt;",
            ">": "&gt;",
            '"': "&quot;",
            "'": "&#39;",
            "/": "&#x2F;"
        };

        return s.replace(/[&<>"'\/]/g, function (str) {
            return entityMap[str];
        });
    }
}();

// 关于路由器密码
// 路由器密码和 mac 地址差不多，都是客户向路由器提交一个字符串，路由器查表以确定是否接受连接，密码可以泄露，mac 也可以伪造。
//
// 关于小米路由器
// 优点：
//  便宜
//  可以禁止设备访问外网
//  获取设备型号
// 缺点：
//  ajax 速度很慢
//  动不动就要重启路由器，重启路由器尤其慢
//  很难找在哪设置某项内容
//  mac 地址只能用冒号分隔
//  不知道在哪看日志，只看到有个上传日志的按钮
//  即使从白名单删除了设备，设备列表里面仍然是以前自己指定的名字，无法查看设备原来的名字
//  /img/device_list_err.png、/img/device_list_unknow.png 和其它设备图标路径不一样，并缺少下列图片
//      /cn/device_list_google.png
//      /cn/device_list_vivo.png
//      /cn/device_list_windows.png
// 不明觉厉的功能：
//  我 1 个朋友 1 年多前来我家，此后再没来过。当时我把他苹果手机的 mac 加入以前的路由器白名单了。前段时间换路由，
//  把白名单拷贝到这个小米中，当时没注意，过两天发现这个白名单条目关联的图标是苹果。小米能根据 mac 判断手机型号？
//
// 360免费wifi的原理是什么？有无窃取手机记录的wifi数据？
// http://www.zhihu.com/question/27065773/answer/35111715
//
// 如何看待小米路由进行 404 网页劫持？
// http://www.zhihu.com/question/30358197
//
// 小米路由器劫持用户浏览器事件回顾
// http://drops.wooyun.org/tips/6820
//
// 小米路由器先劫持 http 错误码, 现在又在部分网站添加小尾巴, 什么节奏?
// https://www.v2ex.com/t/199701

使用

打开 192.168.31.1 登录 > 按 f12 > 转到 sources 标签 > 选 snippets > 右键 new > 输入文件名比如 miwifi > 把上面的代码粘贴到打开的文件内 > 保存 > 右键文件名 > run
