进阶篇：3.2）DFM-钣金件设计总章

本章目的：各种钣金件工艺了解，DFM-钣金件的设计准则是依据哪种工艺。



1.钣金概念

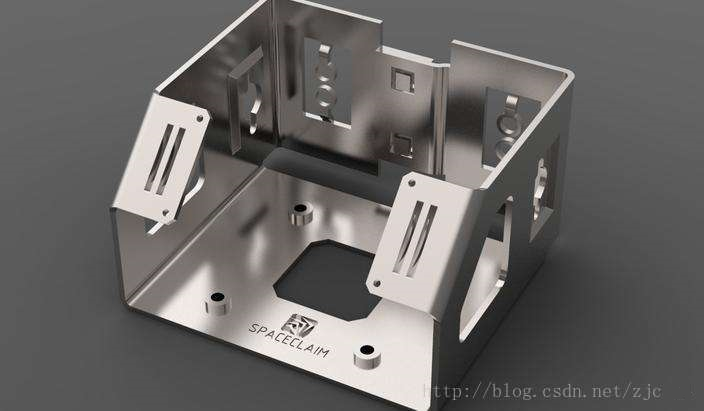

钣金（Sheet Metal)是针对金属薄板（厚度通常在6mm以下）的一种综合冷加工工艺，包括冲裁、折弯、拉伸、成形、锻压和铆合等，其显著的特征是同一零件厚度一致。
钣金具有重量轻、强度高、导电（能够用于电磁屏蔽）、成本低、大规模量产性能好等特点，目前在电子电器、通信、汽车工业、医疗器械等领域得到了广泛应用，例如在电脑机箱、手机、MP3中，钣金是必不可少的组成部分。
随着钣金的应用越来越广泛，钣金件的设计变成了产品开发过程中很重要的一环，产品设计工程师必须熟练掌握钣金件的设计技巧，使得设计的钣金既满足产品的功能和外观等要求，又能使得冲压模具制造简单、成本低。



2.各种钣金件的制造工艺简介

钣金的常用的工艺有冲压（Stamping）、折弯成型（Press brake forming）、冲孔（Punching）、弯曲（Bending）、卷曲（Curling）、脱模（Decambering）、拉深（Deep drawing）、扩展（Expanding）、褶边/打死边（Hemming and seaming）、液压成形（Hydroforming）、渐进成形(Incremental sheet forming或ISF）、熨烫（Ironing）、激光切割（Laser cutting）、光化学加工（PCM或Photochemical machining）、射孔（Perforating）、滚轧成形（Roll forming）、轧制（Rolling）、旋压（Spinning）、水射流切割（Water jet cutting）、旋转（Wheeling）等。

不同于注塑件，一个复杂的钣金件常常需要不同的工艺组合，才能顺利地生产，这一点和金属切削很像。所以一个复杂钣金件常常需要多套模具。作为机械工程师，需要了解钣金件的主要制造工艺。

接下来我们通过相关有趣的动图看看他们是如何被加工的！

作者相信，这些动图是十分有利于学习DFM的。

2.1 钣金冲压（Stamping）

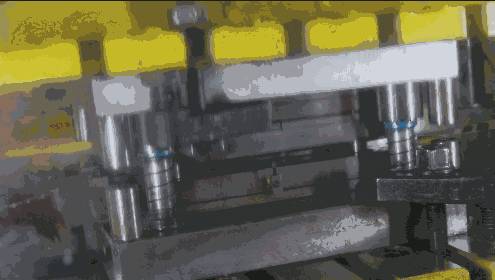

冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑性变形或分离，从而获得具有一定形状、尺寸和性能的零件（冲压件）。

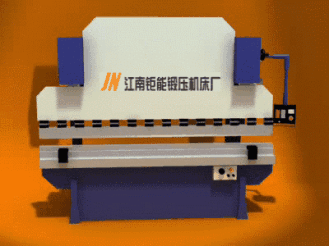

2.2 折弯成型（Press brake forming）

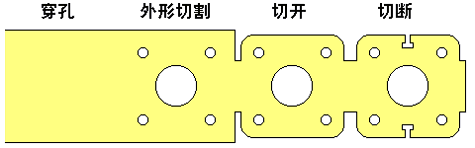

2.3 数控冲床冲孔（Punching）

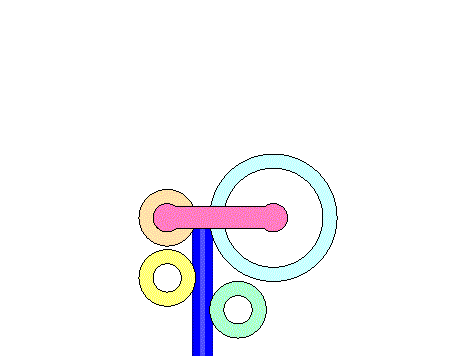

2.4 铜管弯曲（Bending）



3.钣金件的DFM

依据依据钣金件工艺的不同，DFM需要遵循对应的设计准则，这点才是麻烦的地方！

也就是说，DFM-钣金件设计，必须分类！

分成：

①DFM钣金-冲压件设计；

②DFM钣金-折弯机件设计；

③DFM钣金-旋压件设计；

……

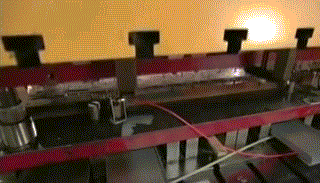

如上图所示，我们也知道，模具冲压和折弯机冲压是有很大不同的。

所以设计时一定要分清楚，你手头上的这种钣金件是什么工艺。

转载于:https://www.cnblogs.com/zjc9915/p/10808556.html
