随着消费电子产品市场的火热，就算是科技小白，对于7nm 制程工艺这个词也是有所耳闻的，那么7nm 制程工艺到底指的是什么呢？

7nm CPU

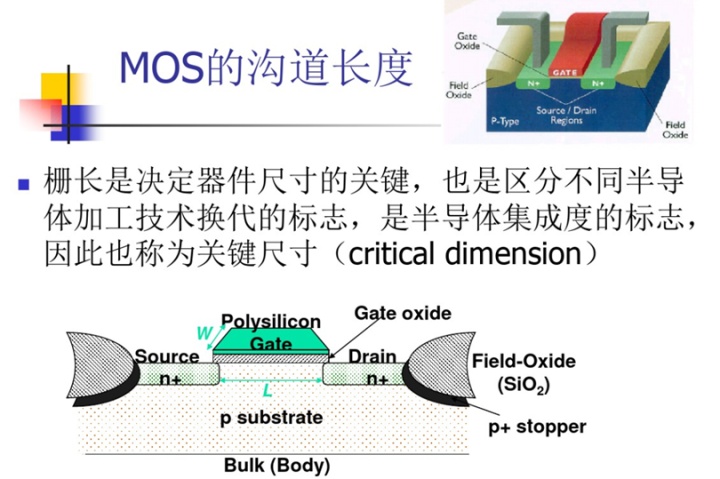

对于上大学时学过半导体器件物理或者微电子相关专业的同学，马上会举手说，几nm 工艺制程指的是MOS 晶体管的源和漏的距离，也就是Gate Length;

MOSFET

Gate Length 确实是决定MOSFET 的关键尺寸，制程节点以0.7倍的速度减小，单位面积芯片上晶体管数量以2倍的速度增加。下图中可以看到Gate length的缩小进程，1990年以前Gate length 的减小几乎完全线性，1990年以后减小速度更快，0.72x/gen, 并且不再完全线性。

Gate Length Scaling

所以，用Gate length 来定义制程工艺节点是合理的也是有意义的，那么制程节点命名和实际Gate length 真的是一致的吗？

答案并不是，从0.35um 制程工艺以后，制程工艺节点和Gate length 以及half pitch 就已经不再完全相符，只是工艺节点和Gate length 都是同步的减小，晶体管的密度同步的增加，而且Gate length 一直都比工艺节点小，所以认为工艺节点的减小就是Gate length 的减小也是可以的，工艺节点可以很好地用来衡量工艺的先进程度。

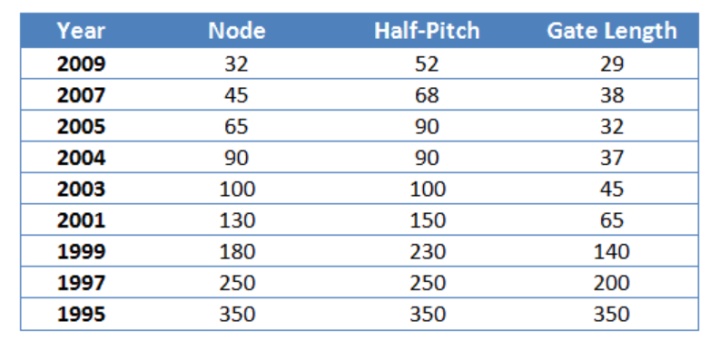

Node VS Gate length

数据源：Technology Node - AnySilicon

但是，这种状况在22nm 以下制程时开始变得眼花缭乱，由于3D立体结构FINFET的出现以及各厂商的营销宣传，英特尔以外的厂商在工艺制程的命名上用尽心机，三星和台积电也就是在此时完成了名义上对英特尔的超越。

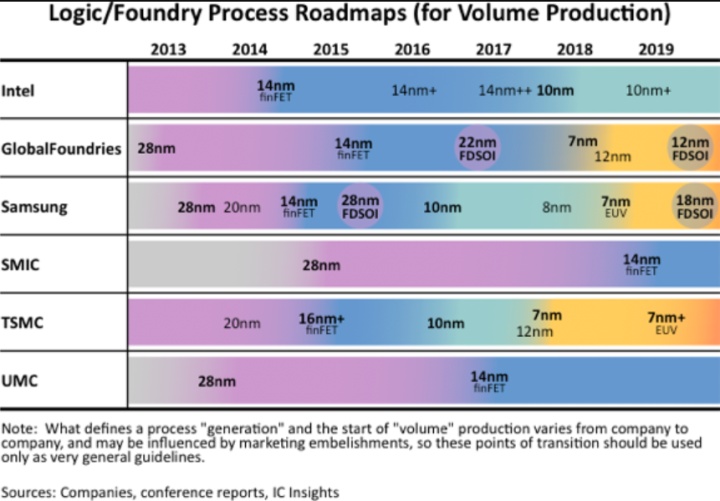

Process Roadmap

例如在14nm 工艺节点上，英特尔的14nm比其他厂商的14nm/16nm 在任何维度上都要优越不少，但是并不妨碍其他厂商在商业上取得巨大回报，尝到甜头后的其他厂商在后续工艺节点命名宣传上愈发不可收拾，工艺制程节点开始失去其应有的意义。

14nm tech node

面对这种混乱状况，时任英特尔工艺架构和集成总监的Mark Bohr 还一度公开为自家产品打抱不平，声称英特尔10nm工艺的栅极间距是54nm，是同时代10nm最强。

此外，他还发表了一篇名为“让我们清理半导体工艺命名的混乱”的文章。在这篇文章中，Bohr直指业界在半导体工艺命名上的混乱状态，并给出了一个衡量半导体工艺水平的公式（太复杂看不懂）。显然，这里针对的就是三星和台积电。

由于制程工艺衡量的混乱，各厂商工艺制程数字已经不能完全衡量制程水平了，也就有了各种不同工艺制程间性能的争议的口水战：

突破常理?研发4年,英特尔的10nm芯片工艺,比台积电的7nm还要强www.baidu.com

在这场争端中，台积电和三星确实有些胜之不武，但是凭借在营销和研发上的双双发力，在后续的先进制程工艺水平上还是完成了对英特尔的实际反超，英特尔也收获了“牙膏厂”的称号。

至此，关于工艺制程的命名有了一个比较明确的定义：

The term " ？ nm" is simply a commercial name for a generation of a certain size and its technology, as opposed to gate length or half pitch.

也就是“几nm”制程工艺仅仅只是一个代表某种特定尺寸和技术的商业名称，并不指代实际的 Gate length 或者 half pitch。

类似于中国白酒行业的年份酒，比如5年、10年、30年这样的年份标注，并不是真实窖藏时间，只是一种标识。

FINFET 让晶体管从平面转向了3D立体结构，也就需要更多的参数来衡量晶体管的特征尺寸。

比如 Fin 的高度，Fin 的宽度，Fin 间距（Fin Pitch），Gate length，Gate width;

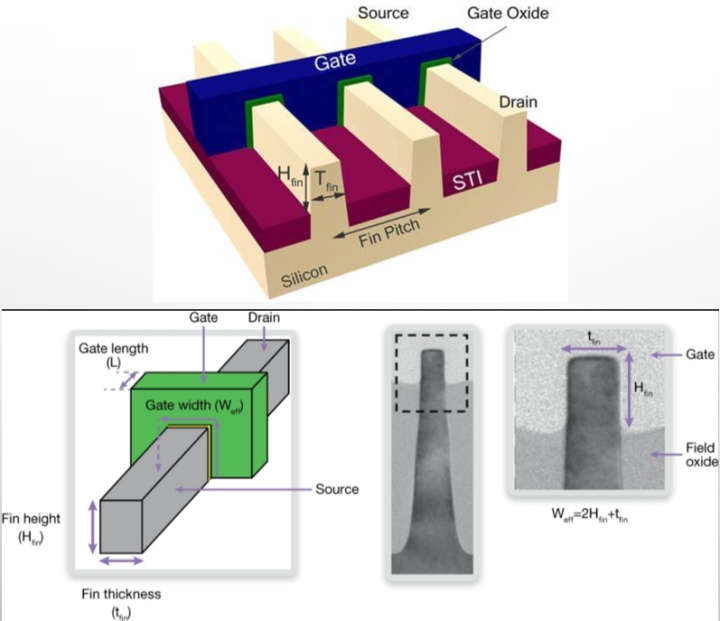

FINFET STRUCTURE

此外，业界对于工艺节点的描述又用到了两个特征尺寸，Gate pitch（栅极间距）和Interconnect pitch（内连接间距，最小金属间距MMP，M1 pitch，即第一个金属层的pitch 尺寸，第一个金属层是金属层中尺寸最小的），这两个尺寸围成的方框可以用来衡量一个晶体管的面积（但是方框区域并非就是一个晶体管区域面积），方框面积越小，晶体管的密度也就可以做得越高。

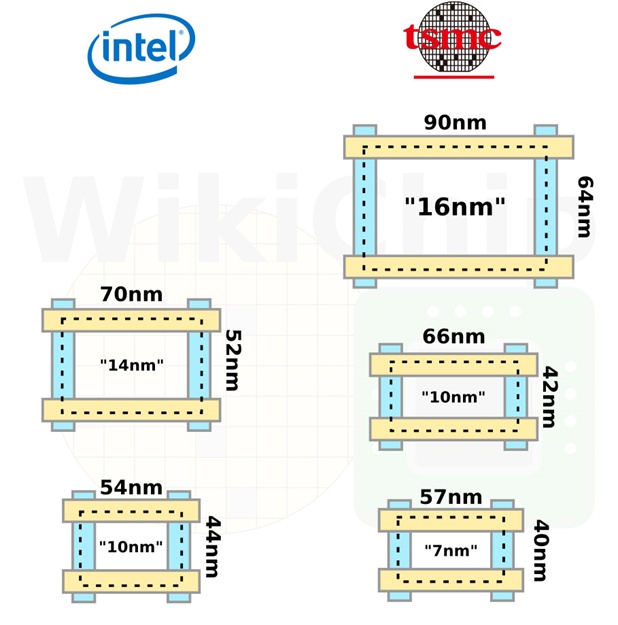

FINFET 特征尺寸

比如上图中，台积电的7nm 制程工艺，Gate pitch 是57nm，Interconnect pitch 是40nm; 不难注意到，英特尔的10nm 制程工艺的 Gate pitch/ Interconnect pitch和台积电的7nm 工艺是差不多的，这也是最终两者的晶体管密度和性能差不多的原因。所以台积电的7nm 制程和英特尔的10nm 制程其实是对等的产品，而不是两代产品的差异，由于命名的差异让台积电的7nm 工艺更加引人瞩目。

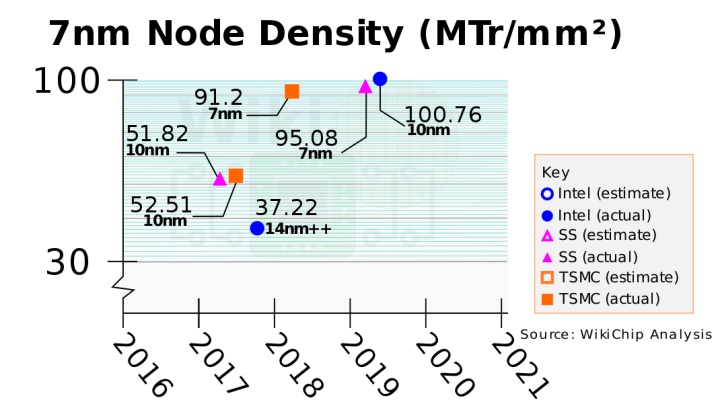

7nm Node density

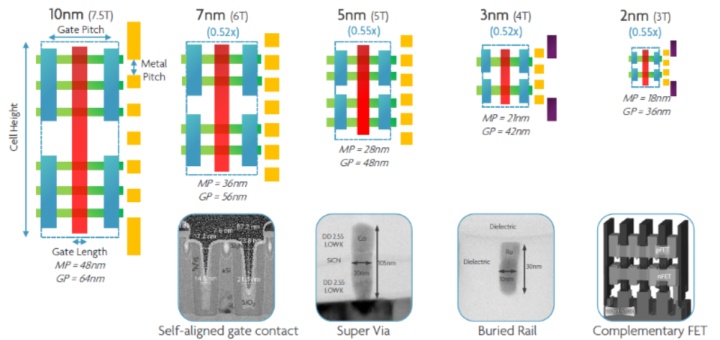

下图是 Gate Pitch 和Metal pitch 的示意图，Metal pitch的大小并不是一个完整晶体管的实际高度。

Gate Pitch/Metal Pitch

了解完7nm 制程的特征尺寸，看起来其实7nm 制程工艺并没有我们想象的那么小，甚至和7nm这个长度完全没有什么关系，那么7nm 制程工艺的晶体管中就没有特征尺寸在7nm 左右的位置吗？

答案是：还真有。

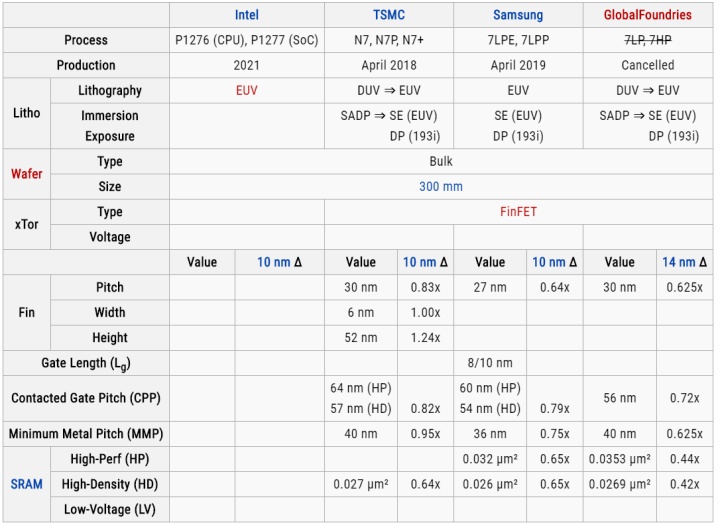

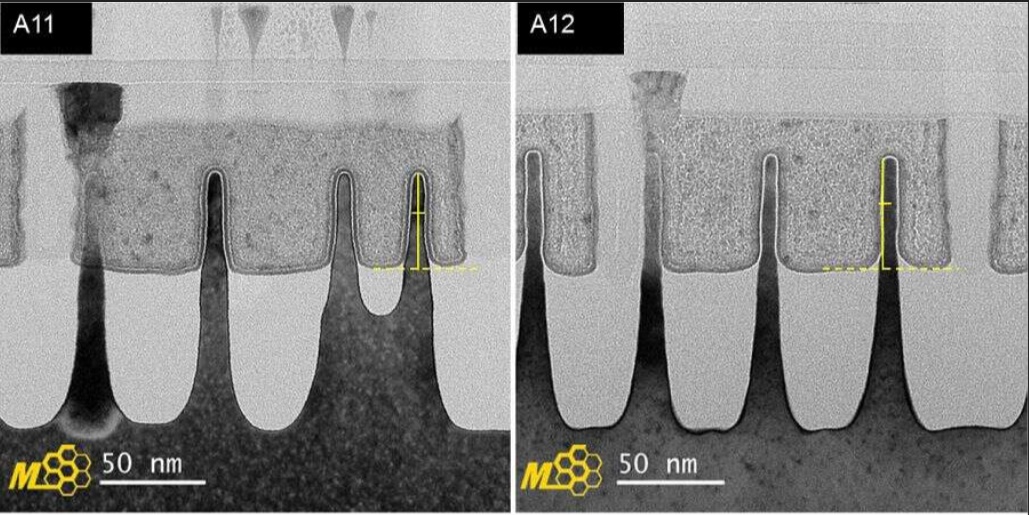

以下是各厂商7nm 制程工艺的特征尺寸和一些工艺参数，我们可以发现其中有两个比较小的特征尺寸，一个是Fin的宽度只有6nm, 另一个是 Gate length 在8~10nm;

7nm Node

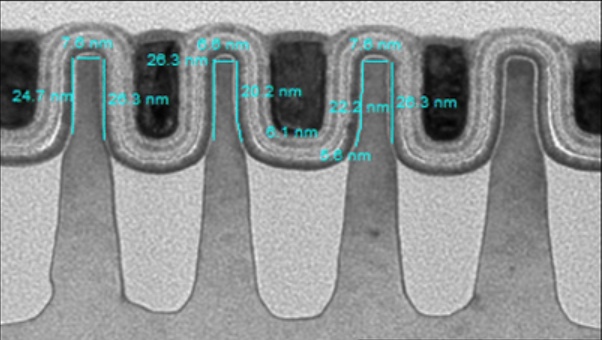

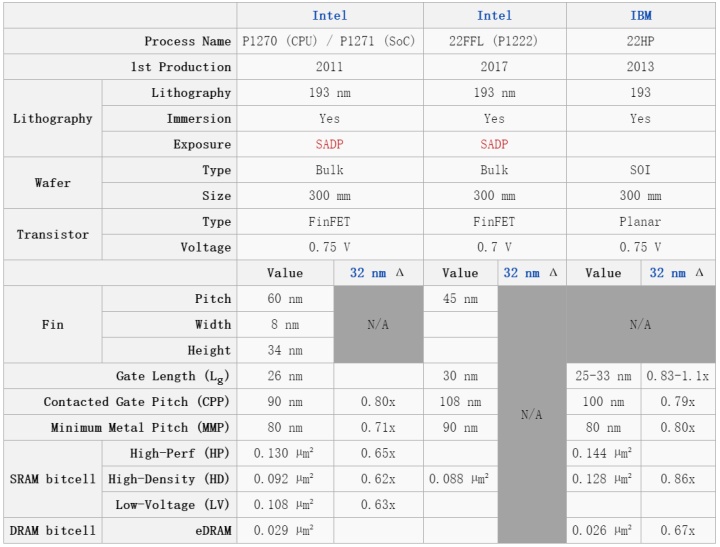

那么7nm 是不是指Fin 的宽度呢？其实早在22nm Finfet 制程工艺的时候，Fin 的宽度就已经做到了8nm，但是由于实际每一个晶体管包含多个Fin, 所以Fin 的宽度并不能作为衡量晶体管密度的特征参数；Gate length也是，Gate length虽然很小，但是如果Gate 间距很大，单位面积可以容纳的晶体管数目依然很少。
