螺纹牙型标准，内容较多，建议先收藏，记得以后来这里查看哈~

一、紧固连接螺纹

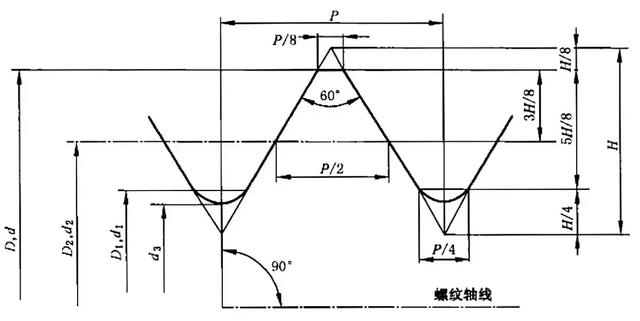

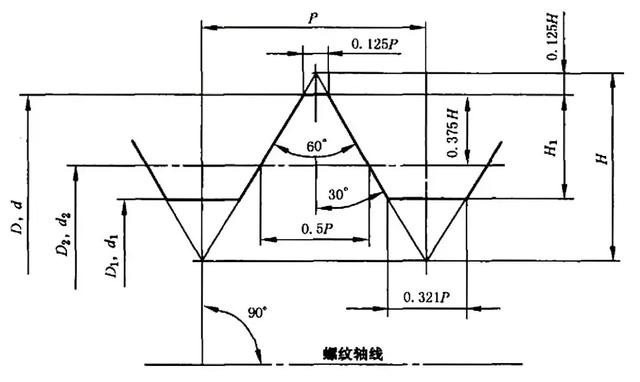

公制普通螺纹(60°)

M

ISO公制

目前使用最为广泛的普通紧固螺纹，公制螺纹标准源自美制统一螺纹UN，牙型一致，但是，公差体系有差异。

分为粗牙、细牙螺纹。

螺纹尺寸采用公制单位(毫米)。

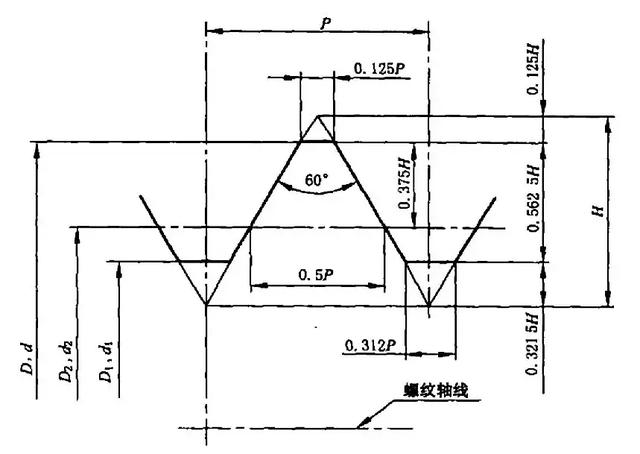

美制统一螺纹(60°)

UN

分为UNC(粗牙)、UNF(细牙)、UNEF(超细牙)。

另外，还有圆弧形牙底的UNR，以及其它非标的UNS、UNRS螺纹。

螺纹尺寸采用英制单位(英寸)，螺距为每英寸牙数。

英制惠氏螺纹(55°)

B.S.W. 粗牙

B.S.F. 细牙

Whit.S.

Whitworth

1841年，英国人约瑟夫.惠特沃思(Joseph Whitworth)提出了惠氏螺纹标准，是世界上第一份螺纹标准。

螺纹尺寸采用英制单位(英寸)，螺距为每英寸牙数。

公制小螺纹(60°)

S

主要用于钟表和仪器仪表行业。

螺纹尺寸采用公制单位(毫米)。

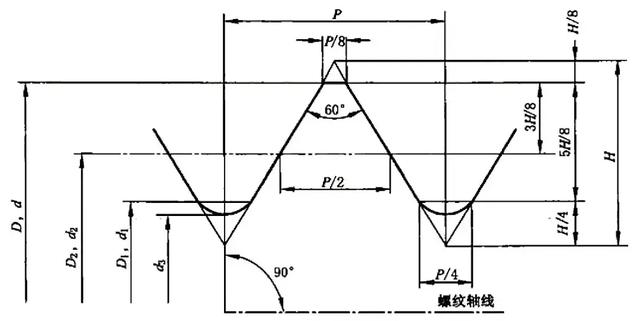

公制航空航天螺纹(60°)

MJ

主要用于飞机、航天器产品，为了提高抗疲劳强度，外螺纹牙底采用了较大半径的牙底圆弧。精度要求也不同于普通的公制螺纹。

螺纹尺寸采用公制单位(毫米)。

美制航空航天螺纹(60°)

UNJ

分为UNJC(粗牙)、UNJF(细牙)、UNJEF(超细牙)。

主要用于飞机、航天器产品，为了提高抗疲劳强度，外螺纹牙底采用了较大半径的牙底圆弧。

螺纹尺寸采用英制单位(英寸)，螺距为每英寸牙数。

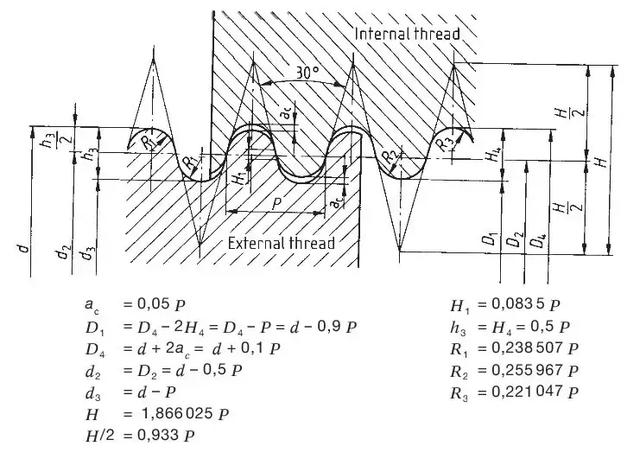

圆螺纹(30°)

Round-DIN405

二、传动连接螺纹

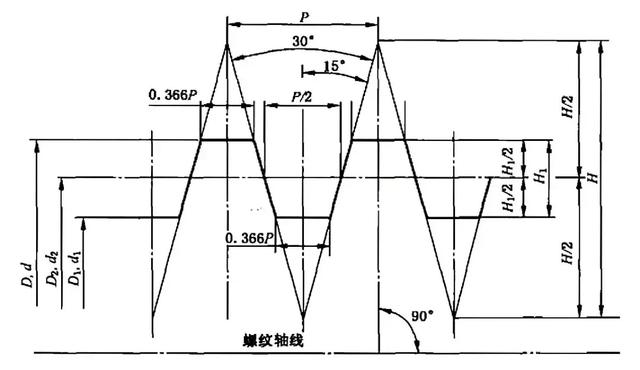

公制梯形螺纹(30°)

Tr

主要用于传动和位置调整装置中。

螺纹尺寸采用公制单位(毫米)。

美制梯形螺纹(29°)

ACME

普通 ACME

对中 ACME

矮牙 Stub-ACME

俗称爱克母螺纹，主要用于传动和位置调整装置中。

容易出现卡死的场合，采用对中 ACME，空间受限场合选用矮牙 Stub-ACME。

螺纹尺寸采用英制单位(英寸)，螺距为每英寸牙数。

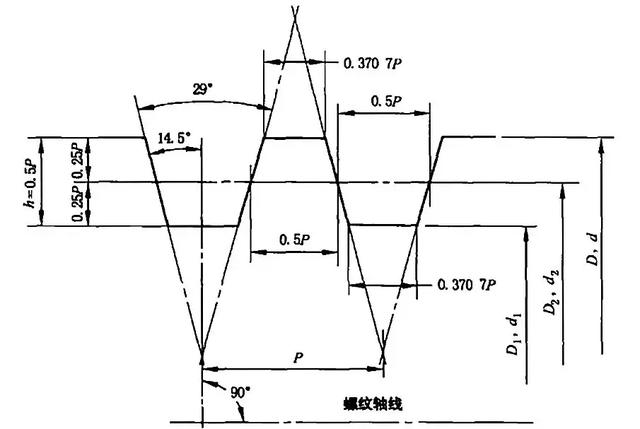

ACME基本牙型

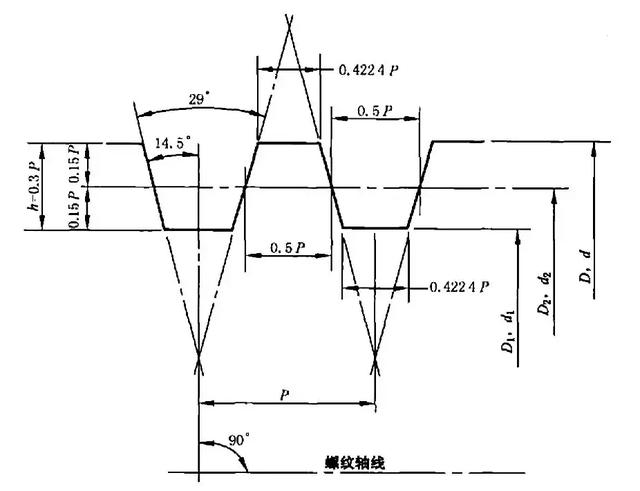

矮牙Stub-ACME基本牙型

公制锯齿形螺纹(3°/30°)

B

主要用于传动装置，也可以用于紧固连接场合。

螺纹尺寸采用公制单位(毫米)。

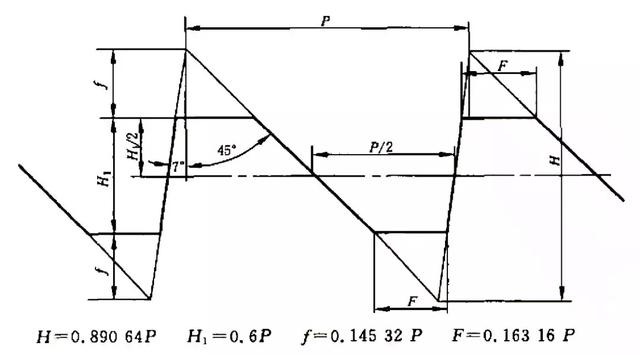

美制锯齿形螺纹(7°/45°)

BUTT

主要用于传动装置，也可以用于紧固连接场合。

螺纹尺寸采用英制单位(英寸)，螺距为每英寸牙数。

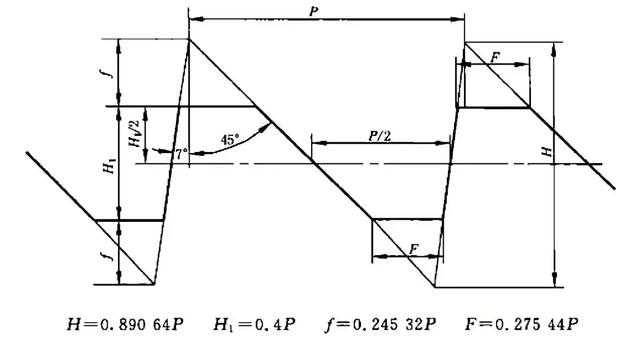

英制锯齿形螺纹(7°/45°)

B.S.Buttress

螺纹尺寸采用英制单位(英寸)，螺距为每英寸牙数。

三、管螺纹

英制管螺纹(55°)

普通密封圆锥管螺纹 R

非密封圆柱管螺纹 G

日韩旧英制圆锥管螺纹 PT

日韩旧英制圆柱管螺纹 PF

圆锥管螺纹 BST / BSPT

圆柱管螺纹 BSP / BSPP

英制管螺纹源自英制惠氏螺纹。

英制密封管螺纹有两种配合模式，“圆柱 / 圆锥”和“圆锥 / 圆锥”。

螺纹尺寸采用英制单位(英寸)，螺距为每英寸牙数。

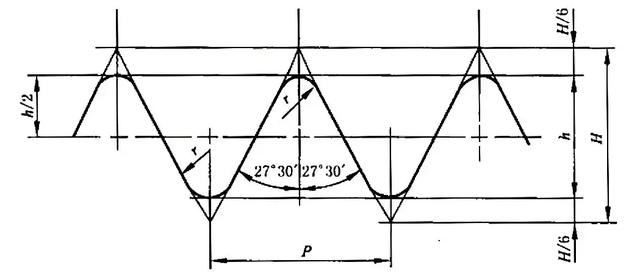

英制圆柱管螺纹牙型

英制圆锥管螺纹牙型

美制管螺纹(60°)

普通密封圆锥管螺纹 NPT

普通密封圆柱管螺纹 NPSC

干密封圆锥管螺纹 NPTF

干密封圆柱管螺纹 NPSF

干密封圆柱管螺纹 NPSI

SAE短型干密封圆锥管螺纹 PTF-SAE SHORT

紧固圆柱螺纹 NPSM

锁紧螺母圆柱螺纹 NPSL

栏杆圆锥管螺纹 NPTR

软管接头圆柱螺纹 NPSH

软管接头圆柱螺纹 NH

软管接头圆柱螺纹 NHR

美制密封管螺纹有两种配合模式，“圆柱 / 圆锥”和“圆锥 / 圆锥”。

螺纹尺寸采用英制单位(英寸)，螺距为每英寸牙数。

美制圆柱管螺纹牙型

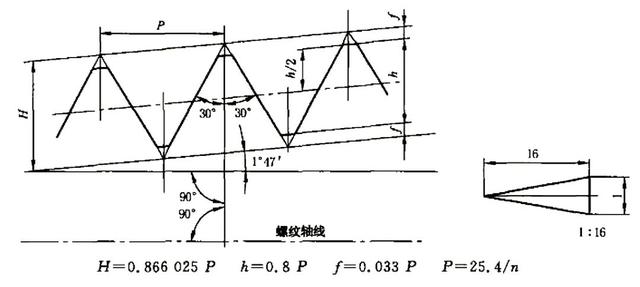

美制圆锥管螺纹牙型

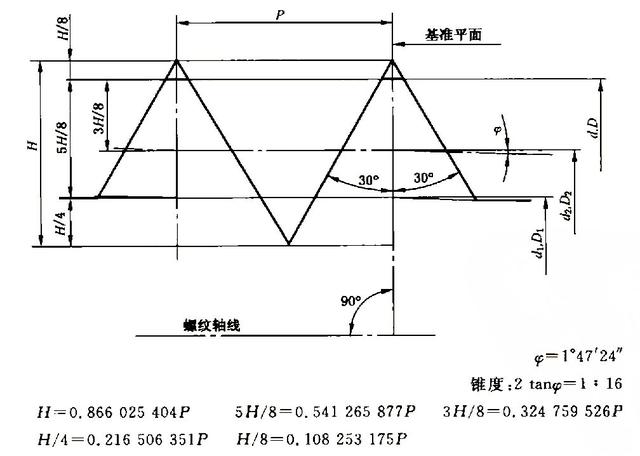

公制管螺纹(60°)

普通密封公制圆锥管螺纹 Mc

普通密封公制圆柱内螺纹 Mp

非密封公制管螺纹 M

公制圆柱管螺纹牙型同普通60°公制螺纹。

螺纹尺寸采用公制单位(毫米)。

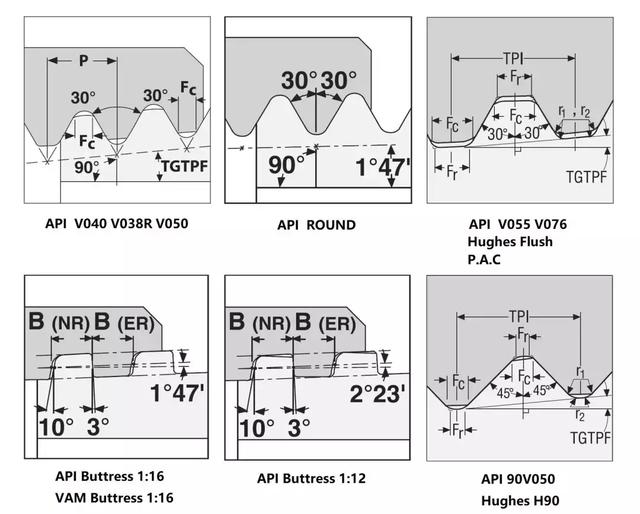

石油天然气螺纹

这部分螺纹标准比较复杂，大多是行业或企业标准，最主要应用的是美国石油学会(API)螺纹标准。

详细 API 螺纹标准可查询 API SPEC 5B 规范。
