本文介绍了如何使用Graphpad Prism软件简单绘制对称条形图，并重点讲解了如何自定义坐标轴刻度标签。通过新建工程文件、组织数据表格、选择图表类型和调整图表比例，可以快速生成初始图表。接着，可以改变柱子间距、调整颜色风格，甚至设置横向对称条形图。关键步骤在于双击坐标轴或刻度标签自定义内容，添加辅助线，从而实现专业图表的创建。最后，通过FileExport Graph导出图片，保存工程文件以备后续编辑。

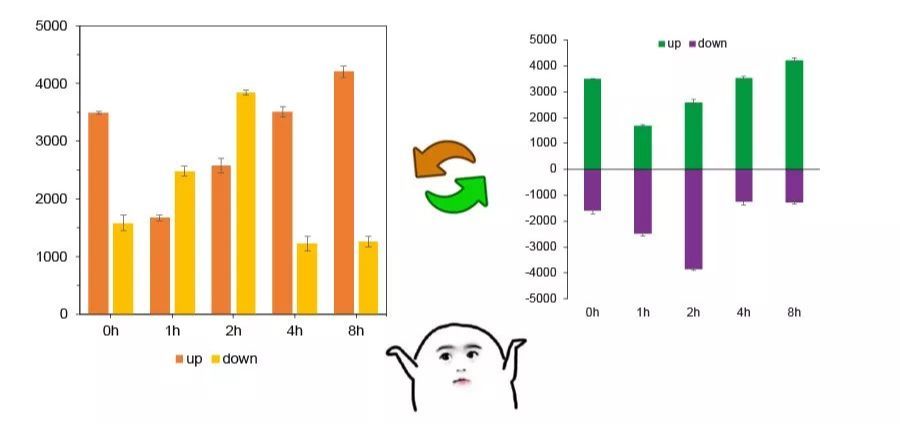

其实，在之前的《“变异”柱状图的绘制技巧》一文已经为大家介绍过如何绘制对称条形图，如下图，只不过当时用的是Excel，画法稍显复杂。
今天为大家介绍一种简单的画法：使用大家常用的Graphpad Prism绘制对称条形图。本教程的学习重点是坐标轴刻度标签的自定义。
数据准备

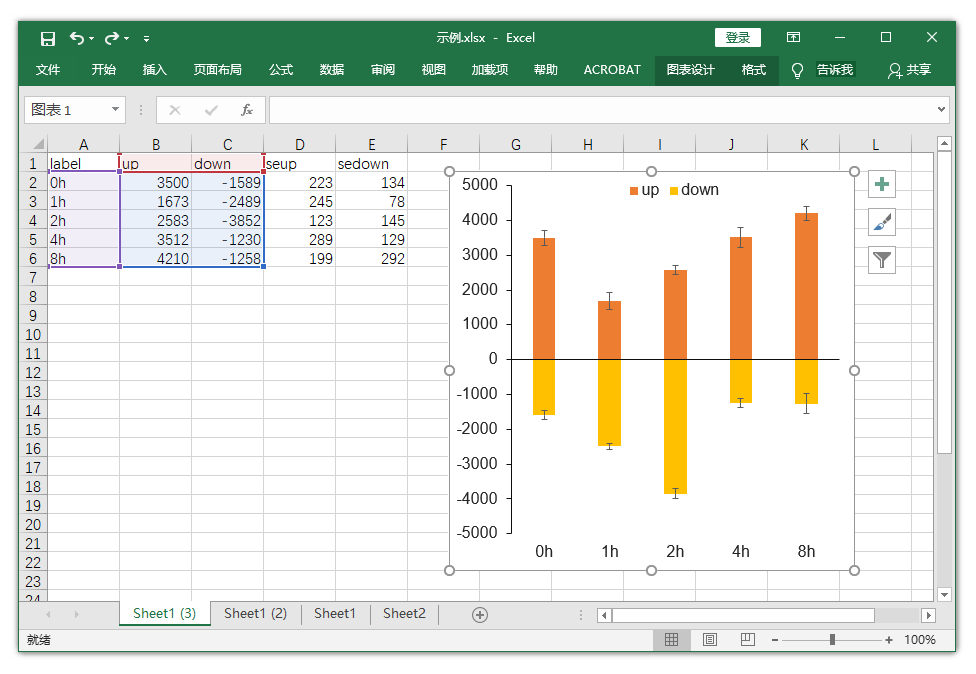

为了便于比较，本文依旧使用《“变异”柱状图的绘制技巧》一文的范例数据(如下)，不过数据的组织还是一些区别。

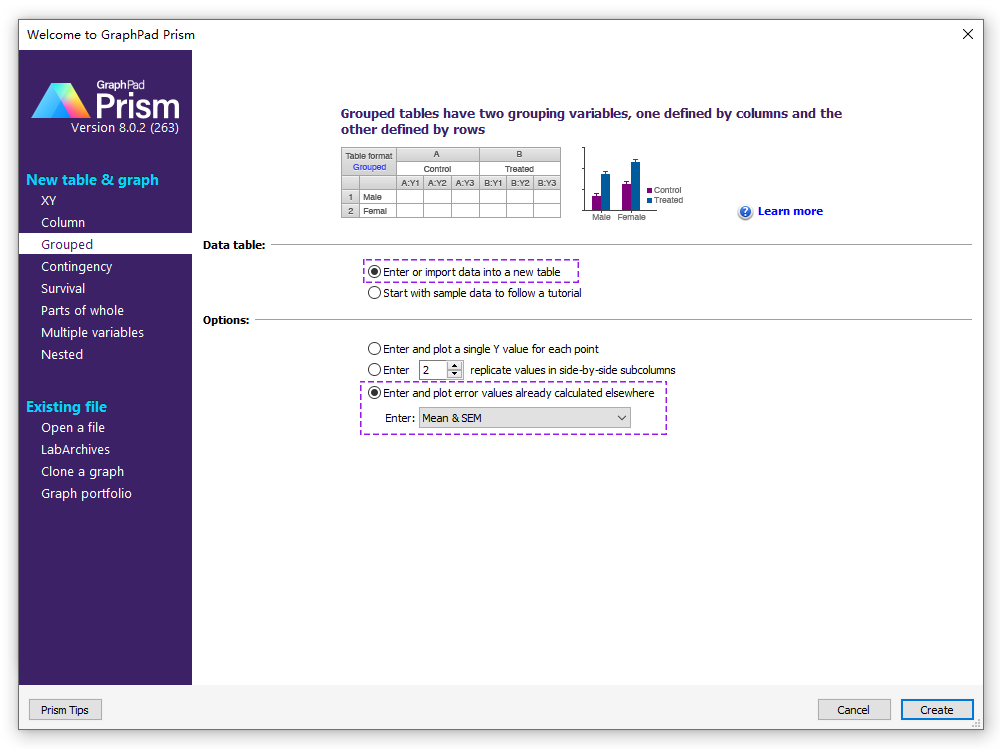

打开软件后，通过双击窗口灰色区域或点Prism(棱镜)的小三角，新建工程文件。在弹出的向导窗口选择表格类型为Grouped，X、Y数据选择已经计算好数值的类型，如下图。

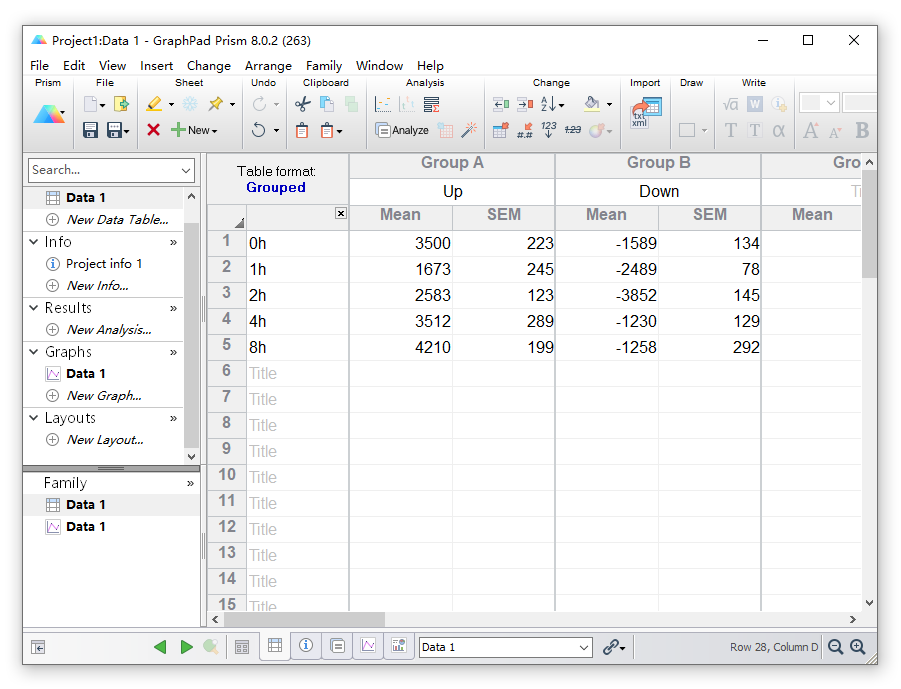

然后重新组织数据表格，如下：
图表调整

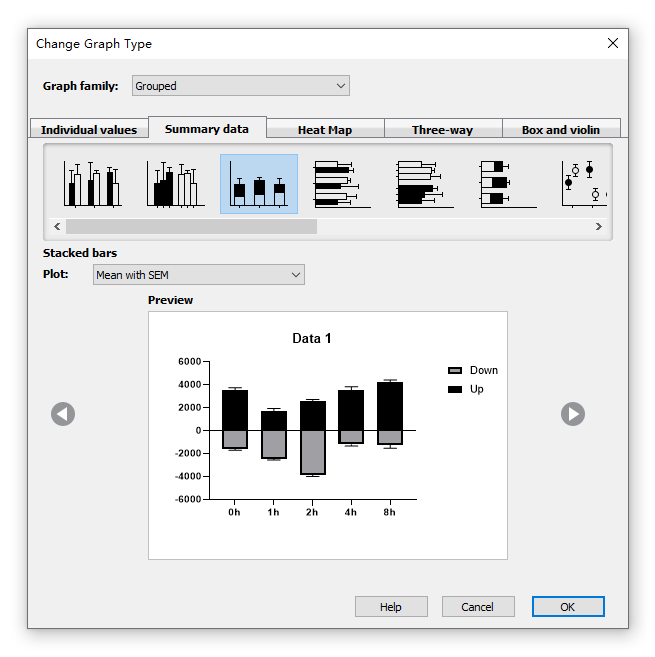

表格数据填完后，其实图表绘制已基本上完成了，只需点左侧导航栏中Graphs菜单下的Data 1，然后选择图表类型为Summary data中的第3个即可看到初始绘制结果，见下图。

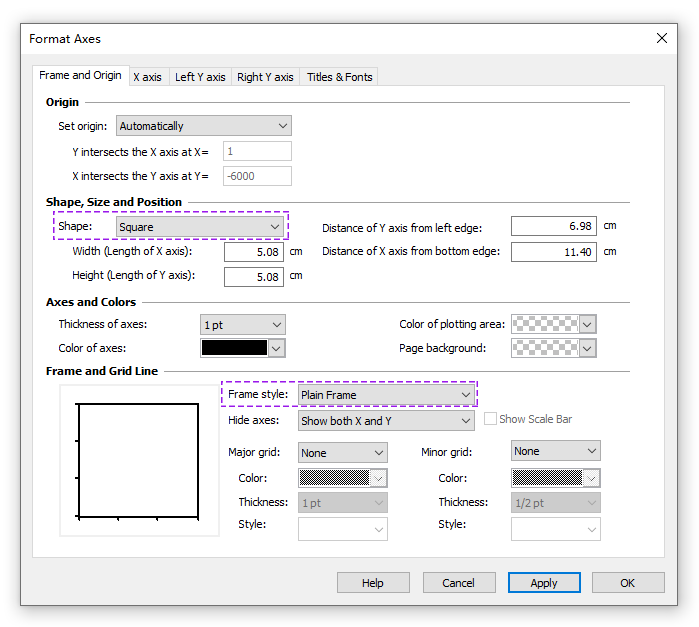

如果不喜欢“矮胖”的宽图表，可以双击坐标轴设置图表的比例，在Frame and Origin选项卡下将Shape由默认的Wide改为Square(方形)，还可修改坐标轴的“包围”方式，如下图。

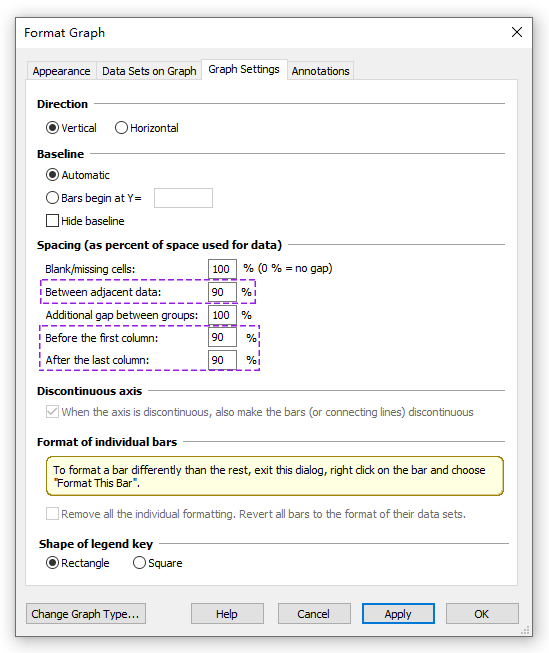

当然也可以设置图表的宽和高，或者用鼠标选中坐标后改变坐标轴的长度。还可以改变坐标轴的粗细、颜色、标签字体、颜色等。比较重要的是调整柱子的间距(其实也是调整柱子的宽度)，方法如下。

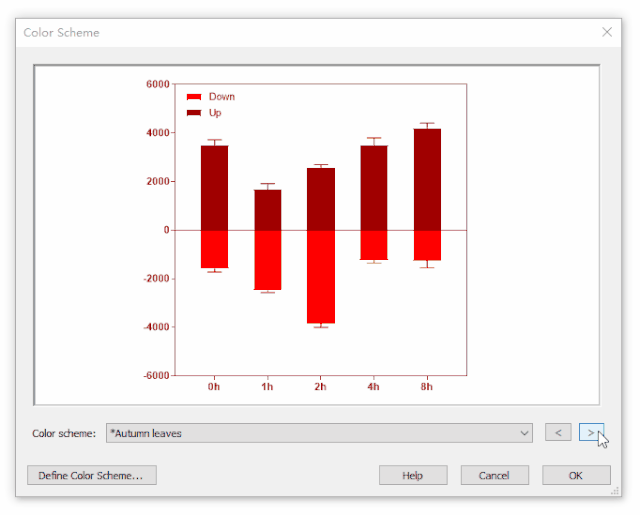

如果不喜欢黑白的图，可以通过Change菜单或Change Colors按钮对表标的进行的自定义颜色调整，Prism也内建许多模板，可以选择自己喜欢的样式(见下图)。如果没有喜欢的，也可以自己调颜色，比如把坐标轴的颜色改为黑色。

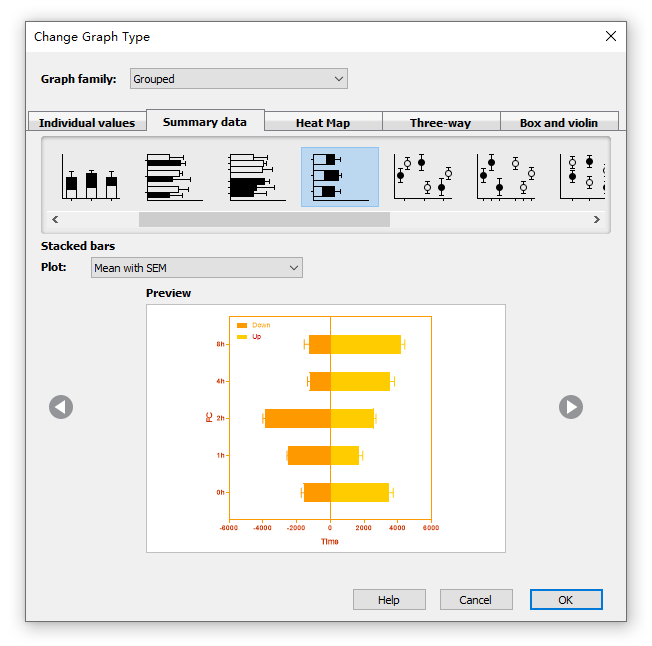

你也可选择横向的对称条形图，双击坐标轴的标题可以进行内容修改。
得到的横向对称条形图如下：

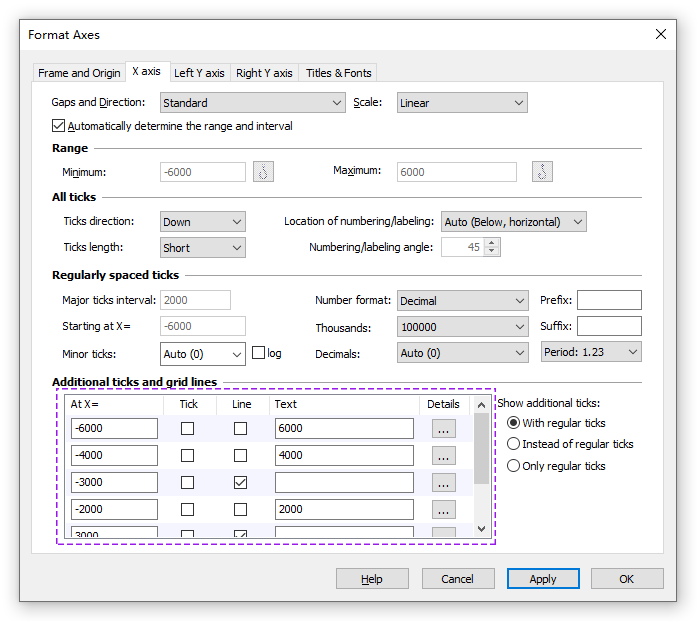

接下来就是本教程的重点啦，双击坐标轴或刻度标签可以自定义刻度标签的内容，如下图，还可以在指定刻度的位置添加辅助线。

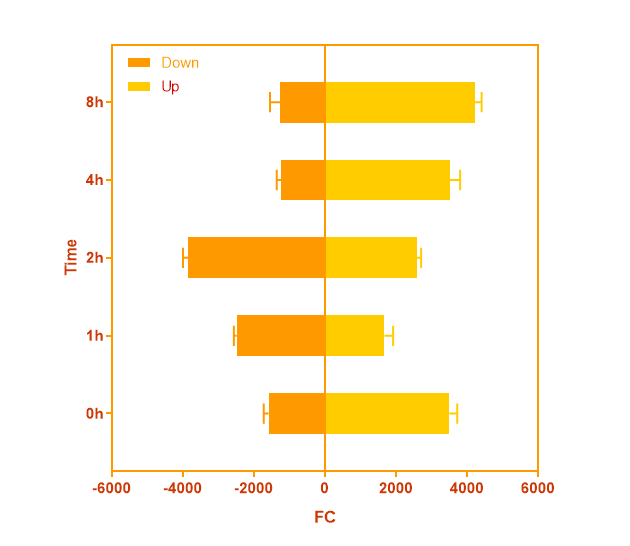

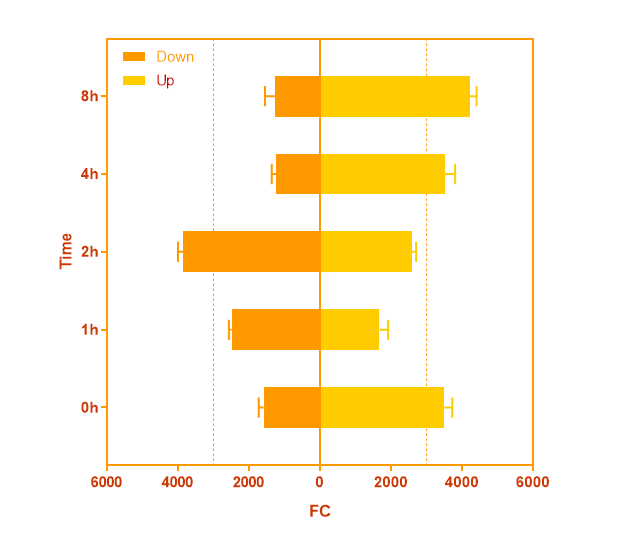

最终的效果如下：
图表导出

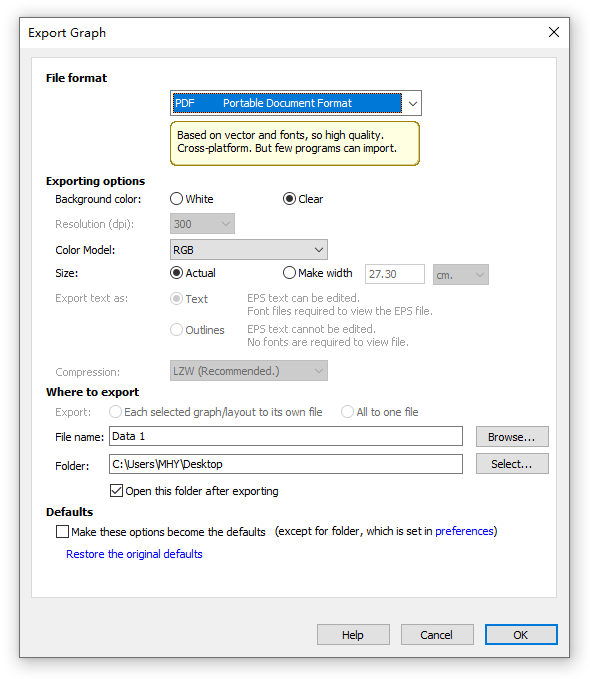

通过File\Export Graph 导出所需格式的图片，如下图，前5种是矢量图格式，无需设置dpi。最后，建议通过File\Save保工程文件，以便反复调整。
好啦，今天的内容就先到这里啦，更多Graphpad Prism使用教程请参考拓展阅读部分!
