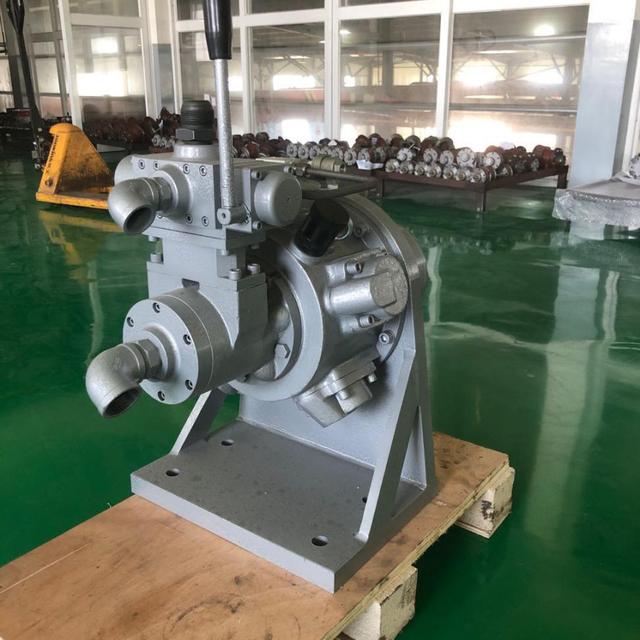

Globe气动马达先导式电磁换向阀

Globe气动马达先导式电磁切换阀由电磁铁首先控制气路，产生先导压力，用先导压力按压主阀阀柱进行切换方向。 适用于口径大的场合。

先导式双电子控制式二位四通电磁切换阀由先导阀(Dl、D2 )和主阀构成。 主阀包括阀体1和活塞组件2两个部分。 图中Dl、D2均显示了电源切断的状态。 电磁阀的柱塞5、6为关闭状态。 Dl通电、D2 off时，柱塞5被吸起，来自p口的压缩空气通过孔a 进入阀的f室。 从密封塞4 (单向阀)周围进入孔。推动活塞组件2下移，活塞组件2，使p和a连通，b通过阀体中心孔h和t (排气)。 在a口有压缩空气的输出时，有一部分压缩空气流入孔g，其中一方通过节流孔d进入c室使密封口4下降而闭塞排气孔b，另一方进入f室作用于活塞组件2的上端。 此时，即使Dl断开，活塞组件2也不位于，即该阀具有存储功能。

先导阀D2通电，Dl被切断后，柱塞6被吸附，c室内的压缩空气从T1口排出。 此时，从p到a的压缩空气作用于大、小活塞，由于大、小活塞的面积差而产生向上的力，使活塞组件2向上移动。 然后，密封塞4也向上移动，打开阀口3，通过孔6排出活塞组件2上端的压缩空气。 当活塞组件2向上移动时，p和b通过a和t (排气)。 此时，即使D2断开，由于大小的活塞面积差而向上作用的力依然存在，所以输出状态不变化，即具有存储功能。 气压电磁切换阀和液压电磁切换阀一样，有很多种类型，其工作原理也相似，所以省略说明。
