简介：AS01-ML01DP3无线模块支持多种无线通信技术，适用于单片机系统的数据传输。核心功能包括无线连接，扩展物联网和嵌入式系统的应用范围。模块通过单片机处理数据操作，配备完整开发资料，支持多种通信协议，需要考虑天线、功率调节、频道设置、安全加密等因素。本教程旨在帮助开发者全面了解无线模块设置、使用和集成过程，确保高效、稳定的无线通信实现。 AS01-ML01DP3无线模块.zip

1. AS01-ML01DP3无线模块概述

1.1 AS01-ML01DP3模块简介

AS01-ML01DP3无线模块是一种集成了数据处理、信号调节和无线通信功能的设备，专为低功耗、长距离无线数据传输设计。它能够实现在复杂环境下稳定传输数据，广泛应用于物联网和嵌入式系统领域。该模块支持多种无线通信标准，具备高度的可配置性，为开发者提供了极大的便利。

1.2 技术特点与应用场景

该模块技术特点包括低功耗模式、高速数据传输速率、以及灵活的频道选择。它适用于室内与户外的多种应用场景，如智能家居、环境监测、远程控制等。AS01-ML01DP3的高适应性和可靠性，使其成为各类物联网项目的理想选择。

1.3 市场定位与优势分析

AS01-ML01DP3无线模块定位为高性价比的解决方案，能够在保持较低成本的同时，提供稳定的无线通信能力。它的优势在于优化的硬件设计和丰富的软件支持，使得在多种应用场景下都能够轻松集成和部署，极大地降低了研发和应用的门槛。

2. 单片机系统中的无线通信功能实现

2.1 无线模块与单片机的硬件连接

2.1.1 接口类型和连接方式

在单片机系统中，无线模块与单片机的硬件连接是实现无线通信功能的基础。常用接口类型包括UART（通用异步接收/发送器）、SPI（串行外设接口）和I2C（两线串行总线）等。在选择接口类型时，我们需要考虑无线模块的数据传输速率和单片机端口的可用性。

UART是单片机中较为常见的接口，由于其简单易用的特点，广泛应用于低速数据传输。而SPI和I2C接口则适合于高速数据传输，同时能够连接多个外设，但其连线复杂度较UART高。

连接方式上，直接连接是最简单的方式，适用于无线模块与单片机间距离较短的情况。为了提高系统的抗干扰能力，可以通过隔离器件进行间接连接，或者使用光电隔离芯片减少电路间的电气干扰。

2.1.2 硬件连接时的注意事项

在进行硬件连接时，应当注意以下事项：

电源电压匹配：确保无线模块与单片机的电源电压相兼容，避免因电压不匹配导致的模块损坏。
信号电平兼容：单片机的电平标准应与无线模块的I/O电平标准相匹配，必要时需使用电平转换器。
地线连接：地线的连接至关重要，应保证良好的接地，以减少信号干扰。
防静电措施：进行硬件连接操作时，必须采取防静电措施，避免静电损坏无线模块。
硬件测试：连接完成后，进行初步的硬件测试，确保没有短路或开路的情况。

2.2 无线模块的初始化与配置

2.2.1 配置步骤和参数设置

在硬件连接完成后，接下来的步骤是无线模块的初始化与配置。这通常包括如下几个步骤：

为无线模块供电，并确保其工作电压稳定。
使用合适的通信接口，根据模块的技术手册，发送初始化命令序列。
配置无线模块的工作参数，包括工作模式（如睡眠模式、传输模式等）、通信频率、通信速率等。
设置网络参数，如设备名称、网络密钥等，若使用的是需要建立网络的模块。
进行无线模块的功能测试，确保配置成功。

2.2.2 初始化过程中的常见问题及解决

初始化过程中可能遇到的问题包括但不限于：

通信不稳定：可能是由于电源噪声、不匹配的电平设置或错误的配置参数引起的。解决方法是检查电源电路，确保电平一致，且重新检查配置参数。
无法通信：如果模块不能正确响应初始化命令，应检查通信接口连接，确保没有短路或断路，并确认使用正确的初始化序列。
网络连接失败：可能由于网络参数设置错误或网络环境问题。检查网络参数设置，并确保网络环境稳定。

2.3 无线通信的软件编程实现

2.3.1 编程模型和通信协议的选择

在软件编程阶段，首先需要选择合适的编程模型和通信协议。编程模型应该能够满足无线通信的实际需求，例如使用中断驱动模型或轮询模型。通信协议的选择取决于所选用的无线模块及其支持的协议标准，如AT指令集、UART透明传输等。

2.3.2 代码实现和调试技巧

软件编程的代码实现部分，应当按照模块的通信协议编写初始化代码、数据发送和接收代码。例如，使用UART接口的无线模块编程实现可能如下所示：

#include <UART.h> // 引入串口通信库

void setup() {
  Serial.begin(9600); // 初始化串口，设置波特率为9600
  // 发送初始化命令序列到无线模块
  Serial.write(initCommands, sizeof(initCommands));
}

void loop() {
  // 检查是否有数据可读
  while (Serial.available()) {
    // 读取数据
    char receivedChar = Serial.read();
    // 处理数据
    processReceivedData(receivedChar);
  }

  // 发送数据到无线模块
  sendWirelessData("Hello World!");
}

void processReceivedData(char data) {
  // 数据处理函数
}

void sendWirelessData(char* message) {
  Serial.write(message, strlen(message));
}

在代码实现中，应考虑异常处理，如数据读取错误或发送失败的处理机制。调试技巧方面，可以采用串口打印调试信息、使用逻辑分析仪观察通信数据波形等方法进行调试。软件编程是无线通信功能实现中的核心部分，其调试过程需要耐心和细心，以确保通信的可靠性和稳定性。

3. 物联网与嵌入式系统应用

3.1 物联网的基本概念和应用架构

3.1.1 物联网的技术组成

物联网（IoT）指的是通过互联网、传统电信网等信息承载体，使得所有常规物品与网络连接起来，实现智能识别、定位、跟踪、监控和管理的一种新型网络概念。其技术组成通常包括感知层、网络层和应用层。

感知层 ：主要由各种传感器和采集设备构成，它们负责收集物理世界中的数据，例如温度、湿度、位置等信息。
网络层 ：负责将感知层收集到的数据传输到处理中心。这一层包括各种通信技术和网络协议，比如Wi-Fi、蓝牙、LoRa、4G/5G网络等。
应用层 ：对收集到的数据进行处理和分析，并根据具体应用需求做出决策和反馈。应用层涵盖了广泛的应用场景，例如智能家居、智慧城市、工业自动化等。

3.1.2 嵌入式系统在物联网中的作用

嵌入式系统作为物联网中不可或缺的一部分，起到了至关重要的作用。嵌入式系统通常具备以下特点：

专用性 ：嵌入式系统设计针对特定应用，硬件和软件通常一体化设计，执行特定任务。
实时性 ：嵌入式系统通常需要快速响应外部事件，实时处理数据。
资源限制 ：相对于通用计算机系统，嵌入式系统通常拥有更少的CPU计算能力、内存和存储空间。

嵌入式系统在物联网应用中的作用体现在以下几点：

数据采集 ：通过传感器和输入设备，嵌入式系统收集环境数据或设备状态信息。
数据处理 ：对采集的数据进行初步处理和分析。
控制执行 ：根据处理结果，执行特定的控制命令或动作，如开关控制、调节设定值等。
通信管理 ：管理与其他节点或中心服务器的数据交换。

3.2 AS01-ML01DP3无线模块在物联网中的应用实例

AS01-ML01DP3是一款适用于物联网应用的无线通信模块，它能够以较低的功耗实现稳定的数据传输。下面通过两个实际应用案例来说明其在物联网中的作用。

3.2.1 智能家居系统

智能家居系统通过AS01-ML01DP3无线模块，可以实现家居设备的远程控制和状态监控。例如，一个基于AS01-ML01DP3模块的智能灯泡可以通过家庭Wi-Fi网络与智能手机进行连接。

远程控制 ：用户可通过手机应用发送指令至灯泡，控制其开关和亮度。
状态监控 ：灯泡状态（如开关状态、亮度）通过无线模块实时传输到手机应用，用户可随时查看。

3.2.2 工业自动化控制系统

在工业自动化领域，AS01-ML01DP3无线模块可用于构建无线传感器网络，实现设备状态的实时监控和控制。

状态监控 ：通过安装在关键设备上的传感器收集数据，然后通过无线模块发送至中央控制系统。
预警系统 ：中央系统对收集的数据进行分析，一旦检测到异常，立即通过无线网络向操作人员发出预警信号。

3.3 嵌入式系统的设计要点和优化策略

3.3.1 系统设计的基本流程

嵌入式系统的设计与开发涉及多个步骤，以下是一个典型的设计流程：

需求分析 ：明确系统要解决的问题和目标。
系统架构设计 ：设计满足需求的系统架构，选择合适的硬件平台和软件框架。
硬件选择和布局 ：基于性能和成本的考量，选择合适的处理器、存储器、传感器、无线模块等。
软件开发 ：编写嵌入式软件，包括驱动程序、中间件、应用层软件等。
系统集成与测试 ：将软硬件结合并进行系统级测试，确保满足设计要求。
部署与维护 ：将系统部署到目标环境，并提供必要的维护和支持。

3.3.2 性能优化和资源管理

为了确保嵌入式系统在物联网应用中能够高效运行，性能优化和资源管理是不可忽视的方面：

代码优化 ：优化算法，减少不必要的计算和资源消耗。
内存管理 ：合理分配和管理内存资源，避免内存泄漏。
电源管理 ：对系统功耗进行监控和控制，延长设备使用寿命。
网络通信优化 ：减少数据传输量，降低功耗，提高数据传输的可靠性。

通过细致的系统设计和有效的性能优化，物联网应用可以实现更高效的运行，提供更稳定的用户体验。

4. 数据操作处理：编码、解码、调制、解调

4.1 数据编码与解码的基本原理

数据编码和解码是无线通信中的核心概念，它们确保信息能够在发送方和接收方之间准确无误地传输。数据编码是指在信息传输前，将原始数据转换成适合传输的信号格式的过程，而解码则是这一过程的逆过程，将接收到的信号转换回原始数据。

4.1.1 编码技术的分类和应用场景

编码技术主要分为线性编码和非线性编码，线性编码包括简单的二进制编码，如曼彻斯特编码和差分曼彻斯特编码；非线性编码则包括更为复杂的编码方式，如NRZ（Non-Return-to-Zero）、MLT-3（Multi-Level Transmission-3）等。在无线通信中，编码的选择与所使用的技术标准和应用场景息息相关。

比如，无线网络常用的802.11标准中，就使用了CCK（Complementary Code Keying）和OFDM（Orthogonal Frequency Division Multiplexing）等编码技术来提高传输速率和信号质量。

4.1.2 解码过程的关键技术和挑战

解码过程要准确地识别编码信号并将其转换回原始数据。这通常涉及到同步、错误检测与纠正算法等关键技术。在无线通信中，由于信号传输可能会受到多种干扰，因此解码过程需要能够处理突发错误和数据丢失的情况。

例如，无线通信协议如LoRa使用了前向纠错（Forward Error Correction, FEC）技术来提高信号在噪声和干扰中的鲁棒性。挑战在于如何设计高效的编码和解码算法，以及在保证传输速率的同时最小化误码率。

4.2 数据调制与解调的方法和实现

数据调制是将数字信号转换成可以在无线信道上传输的模拟信号的过程。这一过程对于无线通信至关重要，因为它直接关系到信号的频谱效率和传输速率。解调则是调制的逆过程，即从接收到的模拟信号中恢复出原始的数字信号。

4.2.1 调制技术的原理和类型

调制技术可以分为幅度调制（如AM）、频率调制（如FM）和相位调制（如PM）三大类。在无线通信中，通常使用多种调制技术的组合来优化性能。例如，蓝牙技术使用了GFSK（Gaussian Frequency Shift Keying）调制技术来实现低功耗的短距离通信。

4.2.2 解调过程的实现和优化

解调过程需要准确地从接收的调制信号中恢复出信息。在无线通信中，这一过程通常需要面临多径效应、多普勒频移、噪声干扰等挑战。实现解调的方法有同步解调、包络解调和差分解调等。

比如，在Zigbee无线网络中，为了提升数据的接收质量，通常采用相干解调技术。这一技术通过同步技术实现接收信号和本地振荡信号的相位对齐，从而提高解调的准确度。优化策略包括调整算法复杂度和选择更高效的硬件平台，以平衡解调的性能与资源消耗。

代码示例：

// 一个简化的QPSK（Quadrature Phase Shift Keying）解调示例代码
int QPSK_Demodulate(float I, float Q) {
    // I和Q代表接收到的信号的两个正交分量
    if (I > 0 && Q > 0) {
        return 0b00; // 第一个象限
    } else if (I < 0 && Q > 0) {
        return 0b01; // 第二个象限
    } else if (I < 0 && Q < 0) {
        return 0b11; // 第三个象限
    } else if (I > 0 && Q < 0) {
        return 0b10; // 第四个象限
    } else {
        // 异常处理，可能为信号丢失或噪声干扰
    }
}

逻辑分析与参数说明： 此代码段是用C语言编写的一个简化版本的QPSK解调函数。它假定输入的I和Q是经过适当采样的正交信号分量。函数通过检查I和Q值的符号来确定接收到的信号的相位象限，并将其映射到2比特的值。在实际应用中，还会包括更多的细节处理，如误差校正、同步和噪声抑制等。

综上所述，第四章详细地探讨了数据编码、解码、调制和解调的原理和实现方法。在无线通信中，这些技术的应用至关重要，决定了通信系统的性能和效率。通过对这些技术的深入分析和优化，可以有效提升无线模块的数据处理能力，并确保在实际应用中的可靠性与稳定性。

5. 开发资料与调试工具：手册、说明书、驱动源码

5.1 开发文档的重要性和使用方法

开发文档是开发者在进行硬件编程或调试过程中不可或缺的参考资料。它不仅包含产品的详细技术规格，还可能涉及应用场景、编程接口、硬件连接示例以及故障排除指导。正确使用开发文档能够有效缩短产品开发周期，提高开发效率，降低开发成本。

5.1.1 开发文档的结构和内容解析

开发文档通常会按照模块化的方式组织，以方便开发者根据不同需求查阅相关部分。以下是一个典型的开发文档结构示例，以AS01-ML01DP3无线模块的开发文档为例：

技术规格 ：提供了无线模块的基本技术参数，包括频率范围、发射功率、接收灵敏度、电压电流需求等。
接口描述 ：详细说明了模块的引脚定义、电气特性和硬件接口的时序要求。
编程指南 ：介绍了软件接口、API调用方法、示例代码和通信协议。

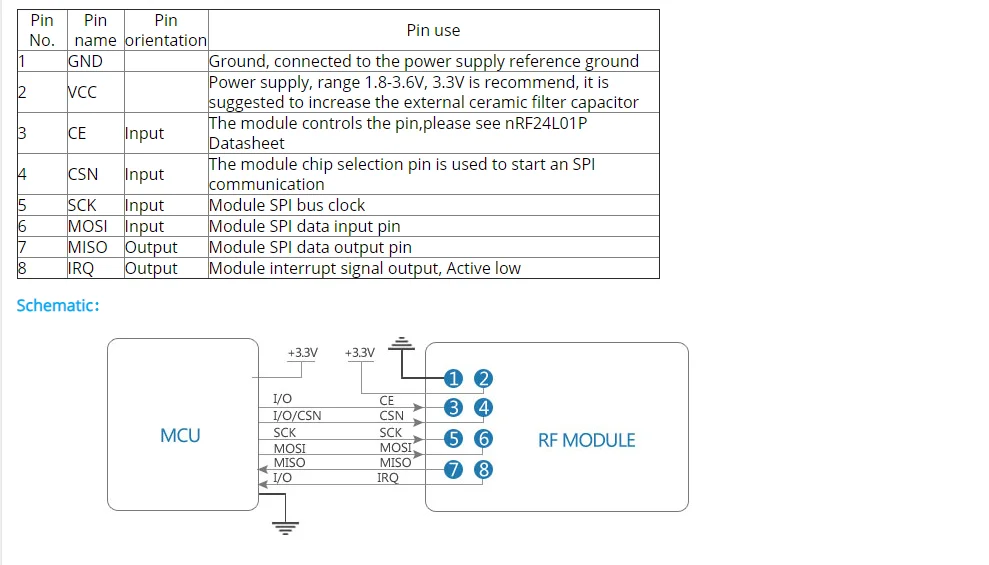

硬件连接图 ：提供模块与单片机等硬件的连接方式和接口电路图。
配置与设置 ：涵盖了无线模块的初始化、配置参数和模式设置的具体步骤。
故障排除 ：列举了常见问题的排查方法和解决策略。

每个部分都配有详细的说明和图表，便于开发者快速找到所需信息。

5.1.2 如何有效利用文档进行开发和故障排查

开发文档的有效利用需要一定的技巧和经验积累，以下是一些建议：

阅读序言和概述 ：在深入细节之前，先对整个文档进行快速浏览，了解模块的基本特性和可能遇到的主要问题。
使用索引和搜索功能 ：大多数开发文档都提供了强大的索引和搜索功能，帮助开发者快速定位信息。
参考示例代码 ：实际编程时，可以参考文档中提供的示例代码，快速实现功能，并进行适当调整以适应项目需求。
进行故障排查 ：面对问题时，应根据错误信息、现象和设备反馈，在文档中寻找可能的原因及解决方法。
更新与维护 ：随着开发的深入，模块厂商可能会发布新的固件或文档更新，及时查看更新记录，应用最新的信息。

通过这些方法，开发文档将成为开发者强有力的帮手，使整个开发过程更加高效和有序。

5.2 调试工具的选择和应用

调试工具是开发者用来检测和修正程序错误的软件或硬件工具。选择正确的调试工具，能够大幅提高调试效率，减少项目开发周期。调试工具的种类繁多，包括逻辑分析仪、串口调试助手、协议分析仪等。

5.2.1 调试工具的功能和特点

以串口调试助手为例，这是一种常用的调试工具，用于监视和控制串口通信的数据流。其主要功能特点包括：

串口数据监视和记录 ：能够实时显示串口接收到的数据，并将数据记录保存至文件中。
数据发送和模拟 ：用户可以通过手动输入或载入文件的方式，向串口发送数据。
帧分隔和解析 ：支持多种帧格式（如自定义帧、16进制帧等），并能解析不同协议的数据包。
过滤和搜索 ：提供数据过滤功能，方便用户根据特定条件搜索数据。

5.2.2 实际操作中的调试技巧和案例分析

调试工具的正确使用可以帮助开发者迅速定位问题所在，下面是一个使用串口调试助手进行调试的案例：

假设我们需要调试一个基于AS01-ML01DP3无线模块的远程通信系统，该系统通过串口进行数据收发，现发现通信不稳定，偶发中断。

开启串口监视 ：首先，使用串口调试助手打开目标串口，并开始监视数据流。
复现问题 ：尝试复现通信中断的条件，观察此时的串口数据输出。
数据记录 ：将发生问题前后的数据记录下来，注意查看错误码或异常标志位。
数据分析 ：分析异常期间的数据，检查是否有协议违规，帧是否完整，数据是否被篡改或丢失。
参数调整 ：根据分析结果，调整无线模块的参数，如重试次数、功率、频道等，并观察是否改善。
重复测试 ：在调整参数后重复测试，检查问题是否得到解决。

通过以上的调试技巧，可以系统地找出问题所在，并针对性地进行调整，直至问题解决。

表格、流程图、代码等元素在后续的章节内容中会进一步丰富，以提供更直观和实用的参考。

本章节内容围绕着开发资料与调试工具进行了详细的介绍，从开发文档的结构、内容解析、使用方法到调试工具的功能和应用案例进行了深入探讨，提供了实际的开发与调试技巧。接下来的内容将聚焦于无线通信协议，解析不同的协议特点，以及在实际应用中的配置与案例分析。

6. 无线通信协议：蓝牙、Wi-Fi、Zigbee、LoRa

在现代无线通信领域，有多种通信协议可供选择，它们各有特点，适用于不同的应用场景。本章将对主流的无线通信协议进行比较，以及讨论如何在实际应用中配置这些协议。

6.1 各种无线通信协议的比较和选择

6.1.1 协议的技术特点和适用场景

蓝牙（Bluetooth） ：广泛应用于短距离无线通信，适合个人设备间的连接。蓝牙技术具有低功耗、低成本和易于集成的特性，使其成为耳机、鼠标等设备的理想选择。
Wi-Fi（Wireless Fidelity） ：适用于高速无线网络连接，通常用于覆盖较大范围的无线局域网。Wi-Fi技术适用于家庭、办公室以及公共场所。
Zigbee ：是一种低功耗、低速率的通信协议，适合构建低功耗的无线传感器网络。Zigbee在智能家居、工业自动化等领域应用广泛。
LoRa（Long Range） ：具有远距离通信能力，适合低功耗广域网（LPWAN）。LoRa适用于智慧城市的远程抄表、环境监测等应用。

6.1.2 协议间的兼容性和互操作性分析

不同的通信协议之间存在着兼容性和互操作性的差异。例如，蓝牙和Wi-Fi虽然都用于短距离无线通信，但它们采用的频段、传输方式和网络拓扑结构等技术细节不同，导致它们在大多数情况下不能直接通信。然而，随着技术的发展，一些新的标准和设备开始支持多种协议，例如多模蓝牙模块可以同时支持蓝牙和Wi-Fi。

在选择通信协议时，应考虑所设计系统的特定需求，如覆盖范围、功耗、数据传输速度和安全性等因素。例如，若需要连接数以千计的传感器设备，并且对能耗有严格要求，则可能更倾向于使用Zigbee或LoRa；若主要关注高速数据传输，则Wi-Fi是更合适的选择。

6.2 实际应用中的通信协议配置

6.2.1 配置协议的基本步骤和参数

为了在实际应用中配置无线通信协议，工程师需要理解协议的技术细节并进行相应的设置。

以蓝牙为例，配置过程通常包括以下步骤： - 确定通信模式，如经典蓝牙、低功耗蓝牙（BLE）等。 - 设置网络参数，包括服务发现、连接间隔、广播间隔等。 - 配置安全性，选择加密方式和设置配对码。

具体代码示例：

from bluepy import btle

scanner = btle.Scanner(0)
devices = scanner.scan(10.0)  # Scan for 10 seconds
print("Devices found:")
for dev in devices:
    print("  %s - RSSI=%d" % (dev.addr, dev.rssi))
    for (adtype, desc, value) in dev.getScanData():
        print("  %s = %s" % (desc, value))

上述代码使用了Python的bluepy库来扫描周围蓝牙设备，并打印出设备地址和信号强度信息。这为开发者在实际项目中应用蓝牙通信提供了起点。
