简介：本实验专注于NAPT技术，用于解决IP地址不足问题，通过思科模拟器在路由器上配置NAPT。内容包括思科路由器基础操作、NAPT设置步骤、接口配置、NAT功能启用、访问控制列表的创建和配置验证。实验旨在加深对网络地址转换技术的理解，提高网络管理和安全能力。 napt实验五路由器设置.zip

1. NAPT技术介绍与应用

网络地址转换（NAT）技术概述

NAPT，即网络地址端口转换，是NAT技术的一种变体，它不仅转换IP地址，还包括传输层的端口号，使得多个内部网络用户可以共享一个公网IP地址进行互联网访问。NAPT常用于家庭和企业网络中，以减少对公网IP地址的需求。

NAPT的工作原理

NAPT通过维护一个NAPT转换表来跟踪内部IP地址和端口号与公网IP地址和端口号的映射关系。当内部网络的一个主机试图访问外部网络时，NAPT设备会在NAPT转换表中查找一个未使用的公网端口号，将这个端口号分配给内部主机，并在数据包离开内部网络时将其源IP地址和源端口号替换为公网IP地址和刚分配的端口号。

NAPT的应用场景和优势

NAPT在小型办公室和家庭中广泛使用，因为它可以隐藏内部网络结构，增强网络安全。同时，NAPT允许多个用户通过单一的公网IP地址与外部网络通信，从而节省了IP地址资源。在实际应用中，NAPT的配置和管理需要结合特定的网络设备和操作系统，这将在后续章节中详细讨论。

2. 思科路由器基础操作

2.1 路由器的启动和初始化

路由器的启动和初始化是确保路由器能够正常工作的基础步骤。这一阶段，路由器会进行硬件检测，然后加载和应用初始化配置。

2.1.1 启动过程中的硬件检测

路由器启动时，其内部固件会执行一系列自检程序，即POST（Power-On Self-Test），确保所有硬件组件均正常工作。若硬件存在问题，路由器将显示相应的错误信息，此时需要根据提示进行故障排除。这些硬件组件包括但不限于处理器、内存、接口卡等。

2.1.2 初始化配置

初始化配置是指路由器首次启动时设置的参数。这包括设备名称、系统密码、接口IP地址等。初始化配置通常是通过控制台端口完成的，并且这些配置会被保存在启动配置文件中，以供后续启动时使用。

2.2 命令行接口（CLI）的操作

CLI是进行思科路由器配置的主要方式之一，通过它可以实现对路由器的完全控制。

2.2.1 CLI的基本命令

对于初学者来说，掌握一些基本的CLI命令至关重要。基础命令如 show version 用于显示路由器的系统信息； show ip interface brief 用于快速查看接口状态； enable 和 disable 则用于进入或退出特权模式。

2.2.2 配置文件的管理

路由器的配置存储在几种不同类型的配置文件中，包括启动配置和运行配置。了解如何备份（使用 copy 命令）、恢复（使用 erase 和 reload 命令）和编辑配置文件对于管理路由器至关重要。

2.2.3 帮助系统的使用

思科路由器的CLI提供了一个强大的帮助系统。使用 ? 命令可以显示上下文相关帮助，或者直接在命令后加 ? 以获取该命令的详细帮助信息，这对于快速学习和记忆命令非常有帮助。

2.3 基本的网络诊断工具

网络诊断工具是用于测试和诊断网络问题的不可或缺的工具，路由器上的这些工具尤为重要。

2.3.1 使用ping和traceroute进行网络测试

ping 是测试网络连通性最常用的工具，它可以用来检查目标主机是否可达；而 traceroute 则用于显示数据包到目标主机所经过的路由路径。这些工具对排查网络故障非常有用。

2.3.2 网络状态的实时监控

路由器提供了实时监控网络状态的命令，如 show interfaces 用于显示接口的统计数据， show ip route 显示路由表， show processes 显示当前运行的进程信息等。掌握这些命令有助于实时监控网络状态。

graph LR
    A[路由器启动] --> B[硬件自检]
    B --> C[加载初始化配置]
    C --> D[进入CLI]
    D --> E[管理配置文件]
    E --> F[使用网络诊断工具]
    F --> G[网络问题排查]

通过上述章节的介绍，我们可以看到思科路由器的启动和初始化，CLI的操作，以及网络诊断工具的使用，构成了路由器操作的基础。每个部分都紧密相连，为后续更复杂的配置和故障排查奠定了坚实的基础。

3. 路由器接口配置

3.1 接口类型与配置概述

3.1.1 接口类型及其应用场景

路由器接口是实现数据包路由转发的物理端口，其类型多样，应用场景也各有不同。常见的接口类型包括串行接口（Serial）、以太网接口（Ethernet）、快速以太网接口（FastEthernet）、千兆以太网接口（GigabitEthernet）以及无线接口等。

串行接口通常用于点到点连接，如广域网连接中的WAN链路，支持各种串行封装协议，例如PPP、HDLC等。
以太网接口则是局域网（LAN）最常使用的接口类型，支持从10Mbps到10Gbps的速率。
快速以太网接口是10/100Mbps自适应的接口，广泛用于小型网络环境。
千兆以太网接口支持1000Mbps的高速数据传输，适合大型企业骨干网络及数据中心。

根据网络环境的需求，选择合适的接口类型能够有效提升网络性能和扩展性。例如，在企业级路由器上，通常会配备多种类型的接口以满足不同的连接需求。

3.1.2 接口的物理配置

接口的物理配置包括了端口的速率、双工模式以及使用的线缆类型等参数的设置。在路由器中，每种类型的接口都有其特定的配置命令。以思科设备为例，通过命令行接口（CLI）可以对各种接口进行配置。

下面是一个串行接口配置的基本命令示例：

Router(config)#interface Serial 0/0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown

在这个示例中，我们首先进入了 Serial 0/0/0 接口的配置模式，然后为其指定了IP地址和子网掩码，并确保接口是启用状态（no shutdown）。在配置接口之前，应该根据网络设计要求明确IP地址和子网掩码。

3.2 静态IP地址配置方法

3.2.1 接口IP地址和子网掩码的设置

静态IP地址配置是网络管理员手动为网络设备分配IP地址的过程。这种配置方式在网络规模较小、变化不频繁的网络环境中较为常见。静态配置IP地址时，需要考虑网络的IP地址规划和IP地址冲突的问题。

以下是一个基本的静态IP地址配置命令序列：

Router(config)#interface FastEthernet 0/0
Router(config-if)#ip address 192.168.1.2 255.255.255.0
Router(config-if)#no shutdown

在此，我们将FastEthernet接口0/0配置为192.168.1.2，并设置子网掩码为255.255.255.0。通过 no shutdown 命令激活接口。

3.2.2 接口的激活与去激活

接口的激活和去激活是路由器配置中的基本操作。通常情况下，除非有特殊要求，接口默认是处于激活状态的。如果需要暂时停止一个接口的工作，可以通过关闭（shutdown）命令来实现。

以下是激活和去激活接口的命令：

Router(config)#interface FastEthernet 0/0
Router(config-if)#shutdown

执行 shutdown 命令后，该接口将不再转发数据包。如果需要重新启用接口，使用 no shutdown 命令即可。

3.3 动态IP地址配置方法

3.3.1 DHCP客户端和服务器的配置

动态主机配置协议（DHCP）允许网络设备从服务器自动获取IP地址。在路由器上配置DHCP客户端可以自动从ISP获取IP地址，而配置DHCP服务器则可以让路由器为局域网内的设备分配IP地址。

对于DHCP客户端配置，通常是在需要动态分配IP地址的WAN接口上进行。以下是一个配置示例：

Router(config)#interface Serial 0/0/1
Router(config-if)#pppoe enable
Router(config-if)#pppoe-client dial-pool-number 1

在这个配置中，我们首先将串行接口0/0/1配置为使用PPPoE协议，并指定拨号池号为1。

对于DHCP服务器配置，假设我们要为连接在路由器上的所有设备分配IP地址，可以这样操作：

Router(config)#ip dhcp pool LAN
Router(dhcp-config)#network 192.168.1.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#dns-server 8.8.8.8 8.8.4.4

这段命令定义了一个名为“LAN”的DHCP地址池，并指定了网络地址、默认网关以及DNS服务器地址。

3.3.2 验证动态IP地址配置

验证动态IP地址配置的正确性是确保网络通信正常的重要步骤。验证的命令和方法依操作系统和配置的类型而定，下面是一些常用的命令和步骤。

查看接口状态：

Router#show interfaces [type] [number]

查看IP地址配置：

Router#show ip interface brief

查看DHCP客户端状态：

Router#show ip dhcp binding

查看DHCP服务器状态和分配记录：

Router#show ip dhcp pool

这些命令帮助管理员验证接口是否成功获取了IP地址，以及DHCP服务是否正常运行，并分配地址给客户端。

通过这些方法，网络管理员可以确保路由器接口的IP地址配置正确无误，并且能够正常地进行数据包的路由和转发。

4. NAT功能启用方法

4.1 NAT基本原理

4.1.1 NAT的工作模式

网络地址转换（NAT）是位于路由器上的一种技术，用于允许多个设备通过单一的公共IP地址访问互联网。这一过程隐藏了内部网络的私有IP地址，同时实现了数据包在内外网之间的转换。NAT的工作模式主要有三种：

静态NAT：在静态NAT中，内部私有IP地址与一个明确的公共IP地址永久对应。这适用于需要从外部网络访问内部特定服务器的场景。
动态NAT：动态NAT为内部网络中的设备分配临时的公共IP地址。这个过程是动态的，因为哪个私有IP地址将被转换成哪个公共IP地址在连接时是不确定的。
端口地址转换（PAT）：PAT是动态NAT的一种形式，其中多个私有IP地址映射到单个公共IP地址的不同端口上。它有效地“复用”公共IP地址，是小型网络中常见的配置。

4.1.2 NAT的地址转换过程

当一个NAT路由器接收到内部网络发往外部网络的数据包时，它将执行以下步骤来转换地址：

检查数据包的源IP地址 ：首先，NAT检查数据包的源IP地址是否匹配NAT规则中定义的内部地址。
修改数据包头 ：如果匹配，NAT将数据包的源IP地址（内部地址）替换为定义好的外部地址。
端口转换 ：对于动态NAT和PAT，源端口号也可能被修改，尤其是当多个内部地址共享一个公共IP地址时。
更新转换表 ：NAT设备更新转换表，以便知道返回的数据包需要如何转换才能送回正确的内部地址。
转发数据包 ：转换后的数据包被发送到外部网络。

当外部网络响应时，NAT设备接收到返回的数据包，并根据转换表将目的IP和端口转换回原来的内部IP和端口，然后转发给内部网络中的设备。

4.2 静态NAT配置

4.2.1 静态NAT的配置步骤

配置静态NAT涉及到定义内部设备的私有IP地址与路由器上公共IP地址之间的永久映射。以下是静态NAT配置的基本步骤：

定义内部和外部接口 ：在路由器上，需要指定哪个接口连接到内部网络，哪个接口连接到外部网络。
配置内部和外部IP地址 ：为接口分配正确的IP地址，确保内部网络使用私有地址空间，而外部接口有一个合法的公共IP地址。
创建静态NAT映射条目 ：使用NAT命令创建静态映射规则。这通常包括指定内部私有地址和对应的外部公共地址。

下面是一个具体的配置示例，假设我们希望内部地址192.168.1.10始终映射到外部地址203.0.113.1：

Router(config)# interface fastEthernet0/0
Router(config-if)# ip nat inside
Router(config-if)# exit
Router(config)# interface fastEthernet0/1
Router(config-if)# ip nat outside
Router(config-if)# exit
Router(config)# ip nat inside source static 192.168.1.10 203.0.113.1

在这个例子中， fastEthernet0/0 是内部接口， fastEthernet0/1 是外部接口， ip nat inside source static 命令创建了一个静态NAT条目。

4.2.2 静态NAT的调试与故障排除

一旦配置了静态NAT，如果通信未能按预期工作，可能需要进行调试。以下是一些检查和调试步骤：

检查NAT条目 ：确保NAT条目正确无误。使用 show ip nat translations 命令查看当前的NAT转换表。
验证接口配置 ：确保内部和外部接口都正确配置了IP地址，并且与NAT配置相对应。
检查路由 ：确保数据包能够在内部网络和外部网络之间正确路由。使用 traceroute 命令可以验证路由的连通性。
防火墙与ACL ：确认没有防火墙规则或访问控制列表（ACL）阻止了数据包的传输。
日志和调试信息 ：如果路由器支持，启用相关日志功能以收集调试信息，这可能有助于确定问题的根源。

4.3 动态NAT配置

4.3.1 动态NAT与PAT的区别

动态NAT和PAT（端口地址转换）的主要区别在于它们如何处理多个内部设备的访问需求：

动态NAT ：为内部网络的每个设备分配一个唯一的公共IP地址。这种方式适用于公共IP地址充足的情况。
PAT ：允许多个内部设备共享同一个公共IP地址，通过不同的端口号来区分不同的内部设备。这种方式在只有一个或少数几个公共IP地址时特别有用。

在配置方面，PAT经常被用作动态NAT的同义词，因为它是在实际操作中动态NAT最常见的形式。

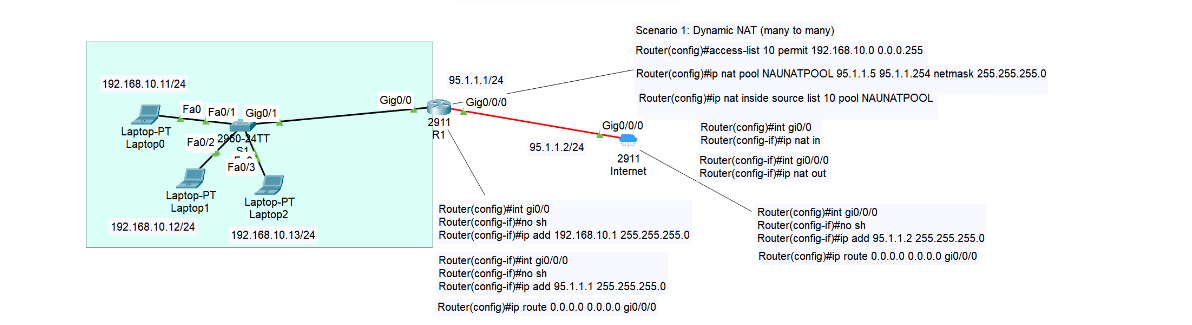

4.3.2 动态NAT的配置实例

配置动态NAT通常需要一个访问控制列表（ACL）来定义哪些内部地址被允许进行NAT转换。以下是一个动态NAT配置示例：

Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
Router(config)# interface fastEthernet0/0
Router(config-if)# ip nat inside
Router(config-if)# exit
Router(config)# interface fastEthernet0/1
Router(config-if)# ip nat outside
Router(config-if)# exit
Router(config)# ip nat pool mypool 203.0.113.10 203.0.113.20 netmask 255.255.255.0
Router(config)# ip nat inside source list 1 pool mypool overload

在上述配置中：

access-list 1 定义了允许NAT转换的内部IP地址范围。
ip nat pool mypool 定义了一个IP地址池，该池内的IP地址用于动态NAT转换。
ip nat inside source list 1 pool mypool overload 指令将ACL定义的内部地址映射到外部地址池，并通过PAT（使用 overload 关键字）允许地址复用。

通过本节的介绍，您应该掌握了NAT功能的基础知识和配置方法。这为进一步优化和故障排查打下了坚实的基础。

5. 访问控制列表（ACL）创建

5.1 ACL基础概念

5.1.1 ACL的作用和分类

访问控制列表（ACL）是一种安全机制，它基于定义的规则来过滤和控制进出网络的数据包。ACL的规则可以基于源IP地址、目的IP地址、传输层协议类型、端口号等多个参数。ACL通常在路由器或交换机上实施，用于保护网络安全，限制特定类型的流量进入或离开网络。

ACL可以分为两大类：

标准ACL：主要基于源IP地址过滤数据包。它们是相对简单的ACL，通常用数字范围为1-99（思科设备）表示。
扩展ACL：提供了更复杂的过滤功能，可以根据源和目的IP地址、协议类型、端口号等参数过滤数据包。扩展ACL的范围通常是100-199（思科设备）。

5.1.2 标准ACL与扩展ACL的比较

标准ACL和扩展ACL的主要区别在于它们的过滤能力和复杂性。标准ACL只允许进行源IP地址的过滤，这在某些简单的网络应用中是足够的，但它不够灵活，不能基于多种参数进行过滤。扩展ACL则提供更细致的控制，可以基于多种参数组合来决定是否允许数据包通过。

表格可以用来展示标准和扩展ACL之间的关键差别：

| 特性 | 标准ACL | 扩展ACL | |-----------------------|-------------------|--------------------| | 应用范围 | 源IP地址 | 源IP地址、目的IP地址、协议类型、端口号等 | | 过滤复杂性 | 较简单 | 更复杂 | | 性能影响 | 较低 | 较高 | | 应用场景 | 防止特定IP地址访问网络 | 防止特定类型流量访问网络 |

5.2 创建和配置ACL

5.2.1 标准ACL的配置方法

标准ACL的配置通常遵循以下步骤：

定义ACL规则，指定允许或拒绝的源IP地址。
将ACL应用到相应的接口上，指定方向（入站或出站）。

下面是一个在思科路由器上配置标准ACL的示例：

Router> enable
Router# configure terminal
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
Router(config)# interface GigabitEthernet 0/0
Router(config-if)# ip access-group 1 in

逻辑分析和参数说明：

access-list 1 permit 192.168.1.0 0.0.0.255 这条命令创建了一个编号为1的标准ACL，允许所有来自192.168.1.0/24网络的IP地址的数据包。
ip access-group 1 in 这条命令将刚刚创建的ACL应用到当前接口的入站方向上。

5.2.2 扩展ACL的配置方法

配置扩展ACL稍微复杂，因为它允许基于更多的参数进行过滤。下面是一个扩展ACL的配置示例：

Router> enable
Router# configure terminal
Router(config)# access-list 101 permit tcp 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 eq 80
Router(config)# interface GigabitEthernet 0/1
Router(config-if)# ip access-group 101 out

逻辑分析和参数说明：

access-list 101 permit tcp 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 eq 80 创建了一个编号为101的扩展ACL，它允许源地址在192.168.1.0/24网络，目的地址在192.168.2.0/24网络，并且目的端口号为80（HTTP）的TCP数据包通过。
ip access-group 101 out 将这个ACL应用到接口的出站方向上，也就是限制从接口出去的流量。

5.2.3 ACL的测试与验证

创建并应用ACL后，需要进行测试以确认它是否按预期工作。下面是一些常用的命令来测试和验证ACL：

show access-lists ：显示所有ACL的列表。
show ip interface ：显示接口上的ACL应用情况。
ping 或 traceroute ：用来测试特定的网络访问是否被ACL允许或拒绝。

5.3 ACL配置最佳实践

ACL配置是网络管理员必须熟练掌握的重要技能。为了确保ACL配置有效并且高效，以下是几个最佳实践：

明确ACL规则的顺序：ACL中的规则是顺序检查的。一旦匹配到一条规则，就不会再检查下面的规则。因此，特定的规则应该放在前面。
使用命名ACL：命名ACL比编号ACL更易读，更易于管理。
记录和文档化：为每个ACL配置添加注释，以便未来参考和问题排查。
测试与验证：在应用ACL之后，通过实际流量测试或使用模拟工具进行验证，确保配置不会无意中阻止合法的网络流量。

5.4 实际案例应用

使用ACL的一个实际场景可能是限制特定部门的网络用户访问外部网络中的某些服务。例如，财务部门可能不允许访问游戏服务器。下面是如何配置一个扩展ACL来阻止特定网络的用户访问特定IP地址上的HTTP服务：

Router> enable
Router# configure terminal
Router(config)# access-list 101 deny tcp 192.168.3.0 0.0.0.255 10.10.10.5 0.0.0.0 eq 80
Router(config)# access-list 101 permit ip any any
Router(config)# interface GigabitEthernet 0/1
Router(config-if)# ip access-group 101 out

在上述配置中，ACL 101首先拒绝来自财务部门（192.168.3.0/24）访问特定IP（10.10.10.5）上的80端口（HTTP），之后允许所有其他流量。这个简单的例子说明了ACL的强大和灵活性，以及如何保护网络资源。

总结而言，ACL提供了网络管理员对网络流量精确控制的能力。通过合理配置和应用，ACL可以帮助保护网络免受未授权访问，同时允许合法的流量通过，是网络安全策略的重要组成部分。

6. NAPT配置验证技巧

6.1 NAPT配置的检查流程

6.1.1 查看NAPT转换表

网络地址端口转换（NAPT）是通过将局域网内多台设备的IP地址隐藏在一个公网IP地址后面，并通过端口映射实现公网访问的技术。有效的NAPT配置要求正确地映射内部私有网络地址到外部的公有网络地址。查看NAPT转换表是验证NAPT配置是否正确的重要步骤。

在思科设备上，可以通过执行以下命令来查看NAPT转换表：

show ip nat translations

该命令会显示出所有当前活动的NAPT转换条目。输出结果通常包括内部本地地址、内部全局地址、外部本地地址以及外部全局地址等关键信息。这些信息有助于网络管理员了解NAPT转换的状态，例如，哪些私有IP地址和端口被转换成了对应的公网地址和端口。

一个典型的转换表条目如下所示：

Pro Inside global      Inside local       Outside local      Outside global
--- 192.168.1.100     10.0.0.10          ---                ---
tcp 192.168.1.100:40000 -> 198.51.100.10:80 198.51.100.10:80 --- ---

在上述示例中，内部私有地址10.0.0.10的40000端口被转换为公网地址192.168.1.100的同一端口，对外部主机198.51.100.10的80端口进行访问。

6.1.2 NAPT日志分析与解读

NAPT日志提供了关于NAPT操作的详细信息，对于进行故障排除和性能监控尤为重要。通过分析NAPT日志，管理员可以了解哪些流量被允许通过NAPT转换，哪些被拒绝，以及转换行为的具体细节。

为了开启NAPT日志记录，可以在NAPT配置命令下添加 log 参数，如下：

ip nat inside source list 1 interface GigabitEthernet0/0 overload log

一旦启用日志记录功能，NAPT事件将被记录在设备的日志中。要查看这些日志，可以使用：

show logging

日志输出中，与NAPT相关的部分通常会显示如下：

%NAT-6-Traversal: NAT-PT: port translation created from 10.0.0.10:33434 to 192.168.1.100:33434
%NAT-6-Traversal: NAT-PT: port translation deleted from 10.0.0.10:33434 to 192.168.1.100:33434

上述日志条目显示了内部地址10.0.0.10的一个端口被NAPT转换到了公网地址192.168.1.100的对应端口。日志中也会记录转换的创建和删除事件，这对于跟踪问题和管理NAPT资源非常重要。

通过分析这些日志信息，管理员可以识别出可能的配置错误、性能瓶颈或者安全问题，并采取相应的措施进行优化和调整。

6.2 故障排除和性能优化

6.2.1 NAPT常见问题排查

在NAPT配置实施过程中，可能会遇到各种问题，影响正常的网络访问。以下是一些常见的NAPT配置问题及其排查方法：

内部主机无法访问外部网络

检查是否在路由器上正确配置了NAPT规则。
确认内部网络设备是否已正确配置为使用NAPT配置的内部全局地址。
通过检查NAPT转换表确认内部地址是否被正确转换。
查看日志信息，找出可能的NAPT转换失败原因。

外部主机无法访问内部服务器

确认NAPT端口映射规则是否允许从外部网络访问指定的内部服务器端口。
通过外部网络对内部服务器进行ping测试，确保路由可达。
查看NAPT转换表和日志，确认外部请求是否被正确转换。
检查内部服务器的防火墙设置，确保允许外部访问请求。

NAPT转换表不更新

检查NAPT规则配置，确认配置是否有变动导致转换条目无法刷新。
确认内部主机或服务器的连接是否存活，若长时间无通信则NAPT条目可能被清理。
查看路由器的资源使用情况，如内存和CPU，以确保路由器不会因为过载而导致NAPT功能异常。
检查路由器的软件版本和补丁，确保使用的是最新版本，以排除已知的NAPT相关bug。

6.2.2 NAPT性能调优策略

NAPT的性能受到路由器硬件资源和配置方式的影响。为了优化NAPT的性能，可以采取以下策略：

增加硬件资源

升级路由器的CPU和内存，以便更快地处理转换请求。
使用高性能的接口和网络卡，确保足够的I/O带宽支持高流量的NAPT转换。

优化NAPT配置

对NAPT规则进行精简，减少不必要的端口映射，以减轻路由器的处理负担。
根据实际流量情况，合理设置NAPT超时时间，防止转换表项长时间占用内存资源。
合理使用访问控制列表（ACL）来限制哪些流量可以被NAPT处理，避免不必要的转换。

监控和调整

定期监控NAPT日志和统计信息，及时发现并处理性能瓶颈。
根据网络流量的波动调整NAPT配置，如调整NAT超时时间、端口范围等。
利用网络管理软件对网络性能进行持续监控，及时响应网络性能变化。

通过上述策略，可以有效提升NAPT的性能，并保证网络的稳定运行。对于高级网络管理员来说，深入理解NAPT的工作原理和配置方法是优化网络性能和故障排除的关键。

在本章节中，我们详细介绍了NAPT配置的验证技巧，包括如何检查NAPT转换表、分析NAPT日志，以及如何进行故障排除和性能优化。这些技能对于维护一个稳定且高效的网络环境至关重要。在下一章节中，我们将通过具体的实验案例来分析NAPT配置和应用的实际效果，并对所学知识进行总结和拓展。

7. 实验案例分析与总结

7.1 综合实验案例解析

7.1.1 案例背景与目标设定

在这个案例中，我们将通过一个真实的工作场景来详细解析NAPT（网络地址端口转换）的配置和应用。案例背景是这样的：一个中型企业需要将其内部的私有IP地址转换为公网IP地址，以便所有内部用户都能够访问互联网。由于公司的IP地址资源有限，同时出于安全考虑，需要隐藏内部网络结构，并对访问进行控制。

目标设定如下： - 实现NAPT配置，使得私网中的用户能够通过单个公网IP地址访问互联网。 - 通过ACL（访问控制列表）实现对特定用户或特定类型流量的控制。 - 验证NAPT配置的正确性，并确保网络的稳定性和安全性。

7.1.2 案例实施步骤详解

为了达到上述目标，我们需要进行以下步骤：

基础网络环境搭建 ：
- 配置私有网络内的计算机和服务器。
- 在路由器上设置至少一个拥有公网IP的外部接口。
NAPT配置 ：
- 在路由器上启用NAPT功能。
- 将内部接口与私有网络相连，并配置私有IP地址。
- 将外部接口与互联网相连，并配置一个公网IP地址。
ACL配置 ：
- 根据安全策略创建访问控制列表。
- 将ACL应用到内部接口或外部接口上，以控制流量。
测试与验证 ：
- 使用ping命令测试与公网IP的连通性。
- 查看NAPT转换表，确保地址转换正常工作。
- 使用ACL控制某些流量，并验证其效果。
监控与调整 ：
- 实时监控网络流量和设备状态。
- 根据监控结果调整NAPT和ACL配置以优化性能。
