cass生成曲线要素文件_《CASS道路断面法施工技术》

技术分享，研究很久，分享一套CASS处理道路断面的施工方法技术，不懂的欢迎留言。

CASS应用于道路类工程计算

/ 1 /

绘制道路中线

道路中线一般由直线、圆曲线、缓和曲线段组成的复合线。CASS软件我们使用菜单中“公路曲线设计”生成。

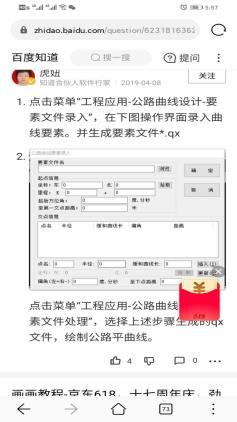

1、录入要素文件

进入菜单“要素文件录入”，查阅设计文件参数，在对话框中录入相关必要的信息，生成曲线要素文件(道路00*.qx)。

2、要素文件处理

菜单选择“要素文件处理”，选取前一步生成的曲线要素文件，绘图窗口即可展现中心线和道路曲线要素表的对应图形。

2、生成和输出

如上图所示生成的横断面线还可以根据实际情况进行“添加”、“剪切”等编辑操作，最后点击菜单“生成”命令，将里程文件(道路00*.hdm)输出。

/ 3 /

设计文件编辑

菜单进入“道路设计参数”，在对话框中录入每个道路横断的设计参数，建议保存设计文件(00*.txt)。

PS：第一列数据为断面号，需要输入数字序号，而不是里程数。

/ 4 /

道路断面土方计算

上述步骤操作完毕生成的里程文件(道路00*.hdm)和道路设计参数文件(00*.txt)即为计算模型和基础，现在我们就可以绘制纵断面、横断面图，并可以将道路断面计算的成果表输出了。

欢迎朋友们，讨论技术工程技术，让自己精益求精！
