CASS大家都会陌生吧！今天小编给大家分享的是CASS10.1版本。细心的小伙伴在用CASS10.1的时候可能已经发现——CASS默认的符号颜色和2017版地形图图式要求不同！

不少人一脸疑问：难道说CASS绘制的地形图，不符合国标图式？

其实CASS延续老版本的颜色定义，是考虑到老用户的习惯。本次就讲讲，CASS符号颜色自定义是如何操作的，还不明白的同学快拿本子记下来。

”

CASS的符号颜色定义

CASS的符号颜色都是随层的，比如JMD层的符号，都是洋红色。符号颜色是以色号来定义。

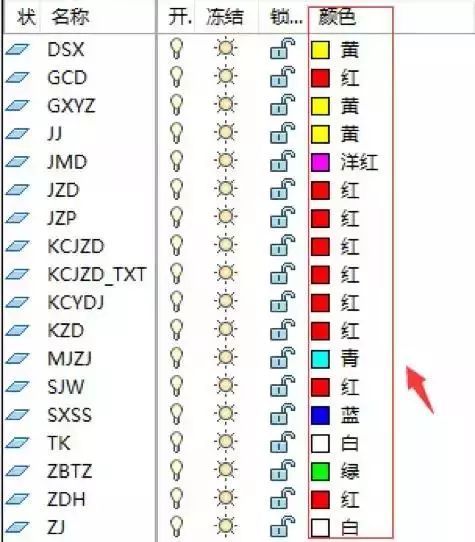

(CASS默认图层颜色设置)

2017版地形图图式颜色定义

新版图式中，图形颜色按CMYK四色来定义。每个地物符号，都规定了CMYK的色值。房屋类的符号颜色定义为K100，即为黑色。

(2017版图式截图)

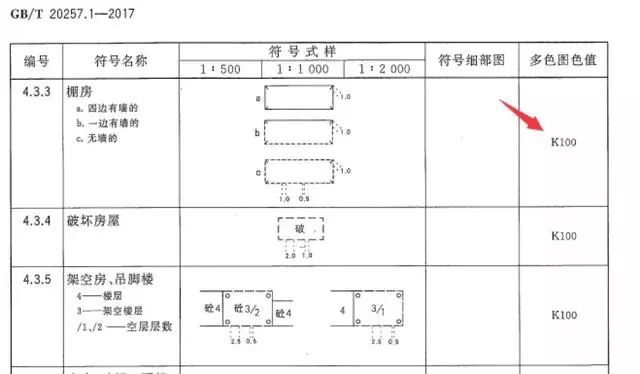

(2017版图式中房屋颜色定义截图)

一键转换

CASS为用户提供了一键转换的功能“转换国标CMYK分色图”。将地形图转换为符合国标图式颜色要求的成果数据。

操作：

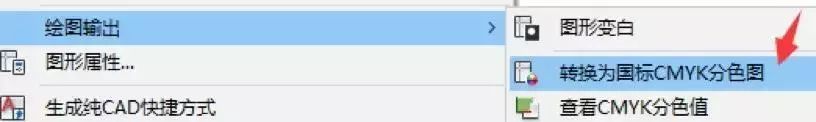

点击菜单“文件-绘图输出-转换为CMYK分色图”

(菜单截图)

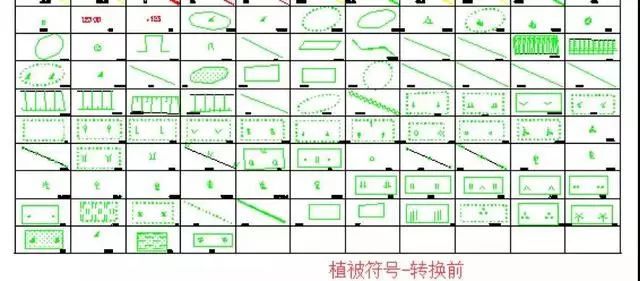

(CASS默认的植被符号颜色)

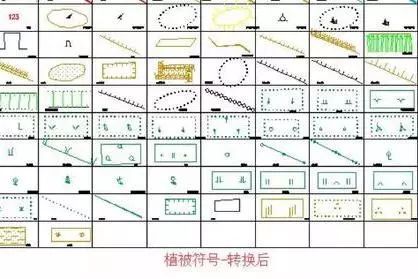

(转换后的植被符号颜色)

自定义符号颜色

如果你提交成果图的颜色要求，和国标图式不同怎么办？CASS支持用户自定义符号颜色。

CASS10.0以上版本

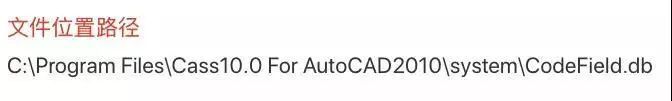

打开文件：

修改颜色值：

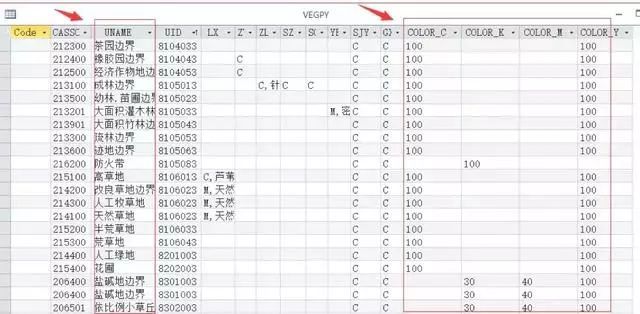

找到需要修改的地物符号，在下图界面中，修改Color_C、Color_K、Color_M、Color_K列的对应数值。

(文件截图)

PS：打开此文件，需安装SQLite Expert Professional软件。

CASS9.2以下版本

打开文件：

修改颜色值：

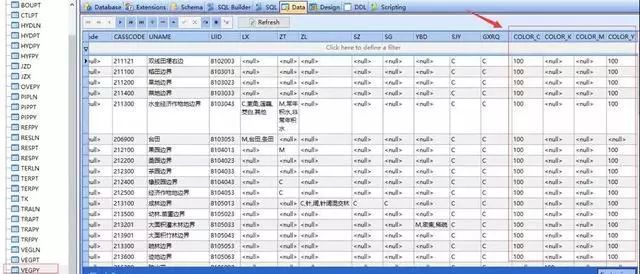

找到需要修改的地物符号，在下图界面中，修改Color_C、Color_K、Color_M、Color_K列的对应数值。

(页面截图)
