绘图调整对话框在 Origin 中进一步得到完善。它使绘图工作更加便捷和直观，可以极为灵活地从图形窗口中添加、删除数据。用户可以在工程文件的图形中添加、删除数据，而不改变图形的格式(例如x/y轴，误差棒等)。此外，用户可以方便地控制向图形窗口添加相关绘图数据和指定绘图数据范围。

本文主要介绍绘图调整对话框的使用。常用以下三种方法打开“Plot Setup”对话框。

(1)通过鼠标左键双击图层标记或在图层标记上用鼠标右键单击，在快捷菜单中选择“Plot Setup”。

(2)选择绘图窗口为当前窗口，选择菜单命令Graph → Add Plot to Layer。

(3)选中整个图形窗口，用鼠标右键单击，在快捷菜单中选择 “Plot Setup”。

1、结合绘图模板创建图形

本例中采用Samples/Graphing/Linked Layer 1.dat数据文件中的数据，来介绍用绘图调整对话框结合绘图模板创建图形。

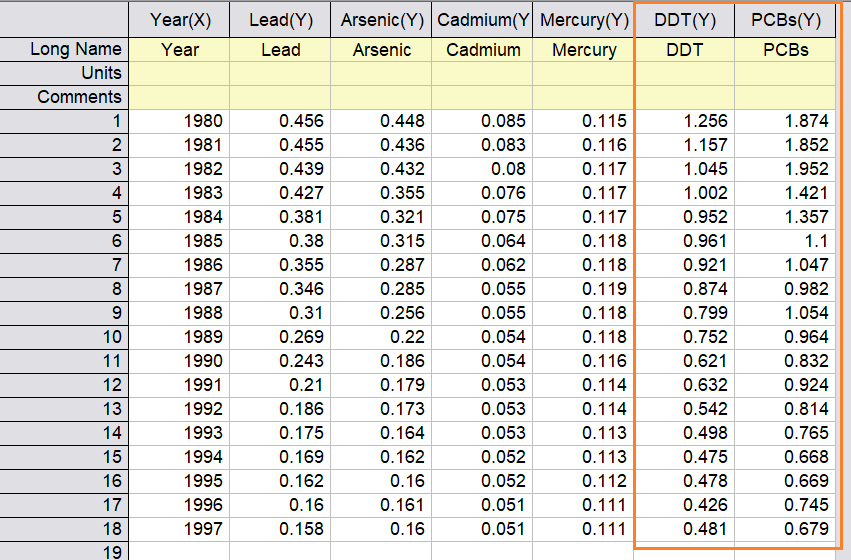

(1)导入Linked Layer1.dat数据文件，其工作表如图1所示。该数据x轴为年代，y轴为各类物质的含量，其中“Lead”、“Arsenic”、“Cadmium”、“Merury”数值较小，而“DDT”“PCBs”数值较大，因此较适合用双y轴图形模板。

图1 原始数据

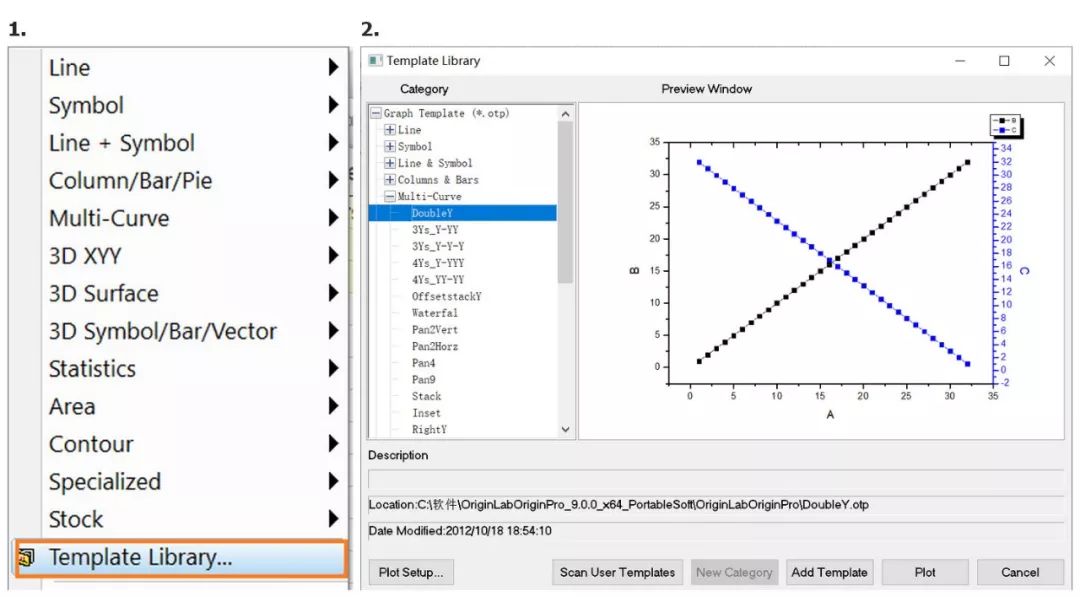

(2)选择菜单命令Plot → Template Library，打开Template Library窗口，在“Category”列表栏中，选择“Multi-Curve”模板类型。在其中选择“DoubleY”模板，即采用双y轴方式，如图2所示。

图2 Template Library对话框

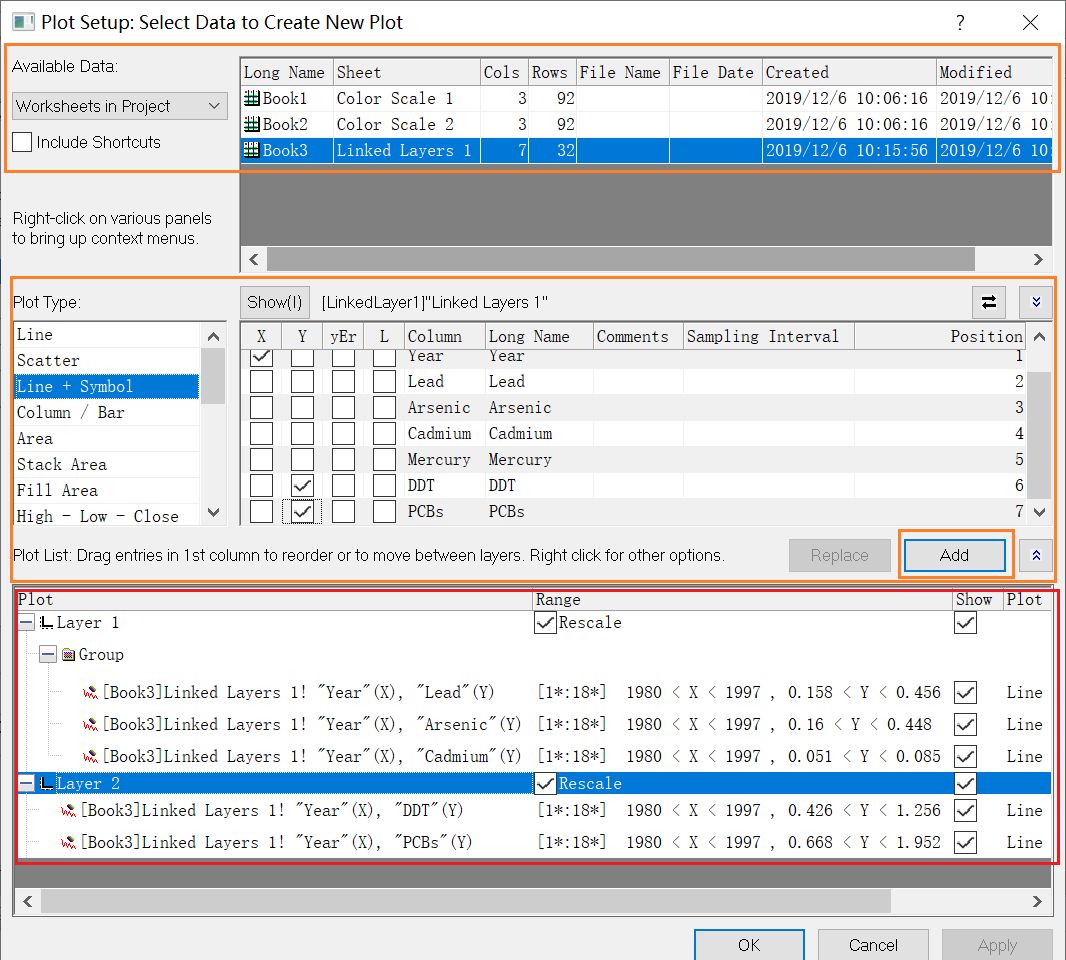

(2)单击“Plot setup”，打开“Plot Setup”对话框，如图3所示。该对话框由上、中、下是三个面板组成，通过窗口右边的和按钮，可打开或关闭显示的面板。

(3)上面板为绘图数据选择面板。在上面板中，选择“Linked Layer 1.dat”工作表。下面板为绘图图层列表面板。中面板为绘图类型面板。在中面板中，将“Year”列选择为X，将“Lead”、“Arsenic”、“Cadmium”选择为Y。单击“Add”按钮，将数据加入至“Layer1”。

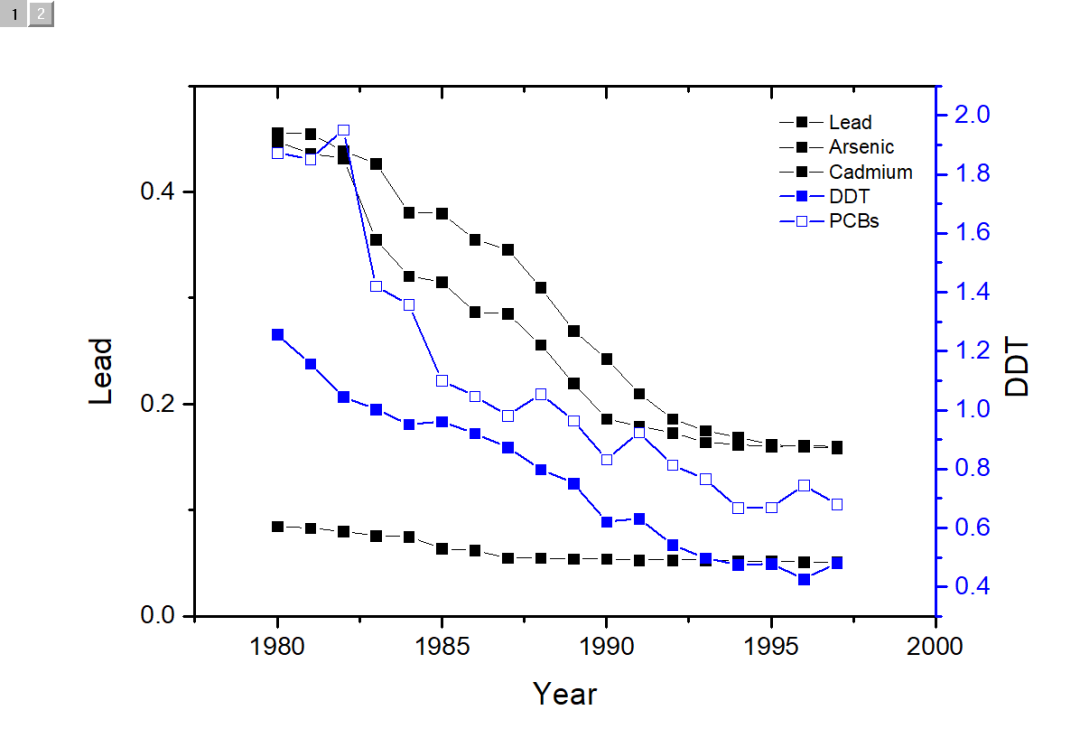

(4)同理，在“Layer2”中，将“DDT”和“PCBs”选择为Y。在下面板中，选中“Rescale”按钮。单击OK按钮完成绘图，用“Plot Setup”对话框和模板创建的图形，如图4所示。

图3 Plot Setup对话框

图4 用“Plot Setup”对话框和模板创建的图形

2、编辑修改图形

可用绘图调整对话框对已有的图形进行修改和编辑。下面以修改图形为例，在该图中加入“Mercury”数据进行说明。

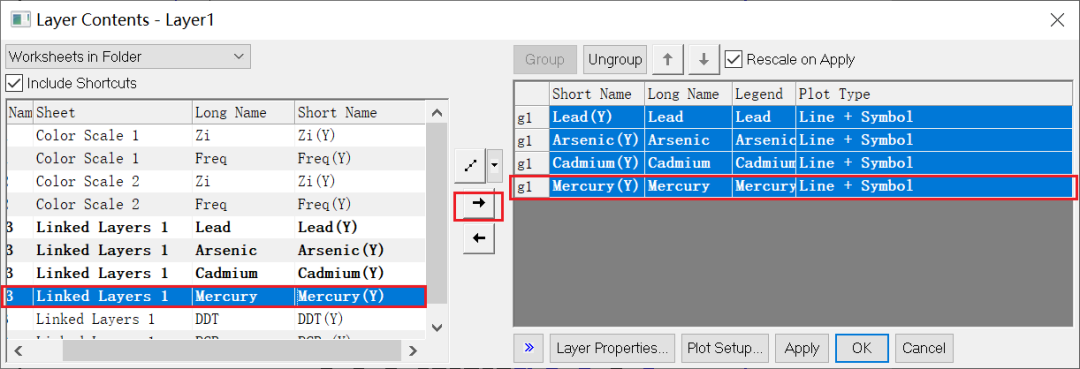

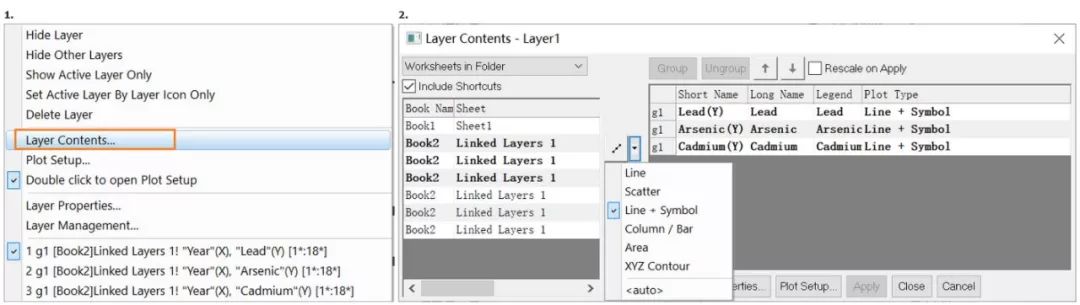

鼠标右键点击图4中的图层标记1，打开“Plot Contents”对话框。在左右面板中间的下拉表中选择“Line+Symbol”样式，然后选中“Mercury”数据，如图5所示。

图5 “Plot Contents”对话框

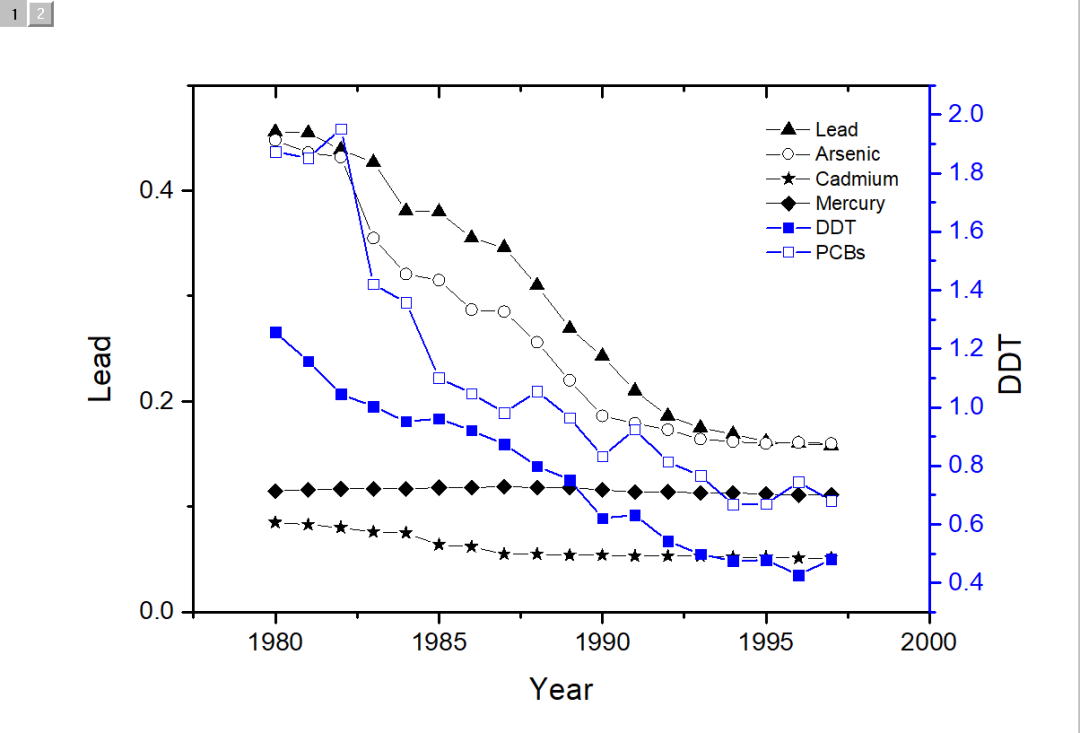

选中“Mercury”数据，单击按钮，将“Mercury”数据添加到图层1中，如图6所示。修改后的图形如图7所示。

图6 将“Mercury”数据添加到图层1中

图7 完成修改后的图形

3、用不同工作表中的数据绘图

用Samples/Graphing/Color Scale 1.dat和Color Scale 2.dat数据文件中的工作表为例，说明用多个工作表数据绘图的方法。

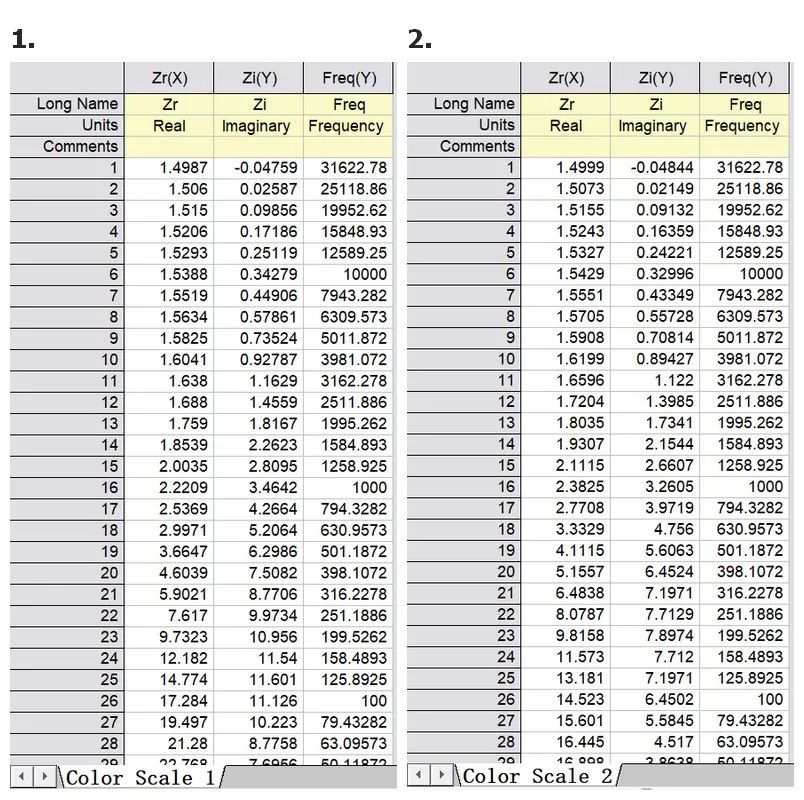

(1)分别导入Color Scale 1.dat和Color Scale 2.dat数据文件，其工作表如图8所示。

图8 Color Scale 1和 Color Scale 2数据数据表

从数据文件看，两个文件中数据类型一样。若想比较两个文件中的“Zi”，采用左右对开图形模板比较合适。

(2)选择菜单命令Plot → Template Library，打开Template Library窗口。在“Category”列表栏中，选择“Multi-Curve”模板类型，在其中选择“Pan2Horz”模板，即采用左右对开图形方式绘图，如图9所示。

图9 Template Library窗口

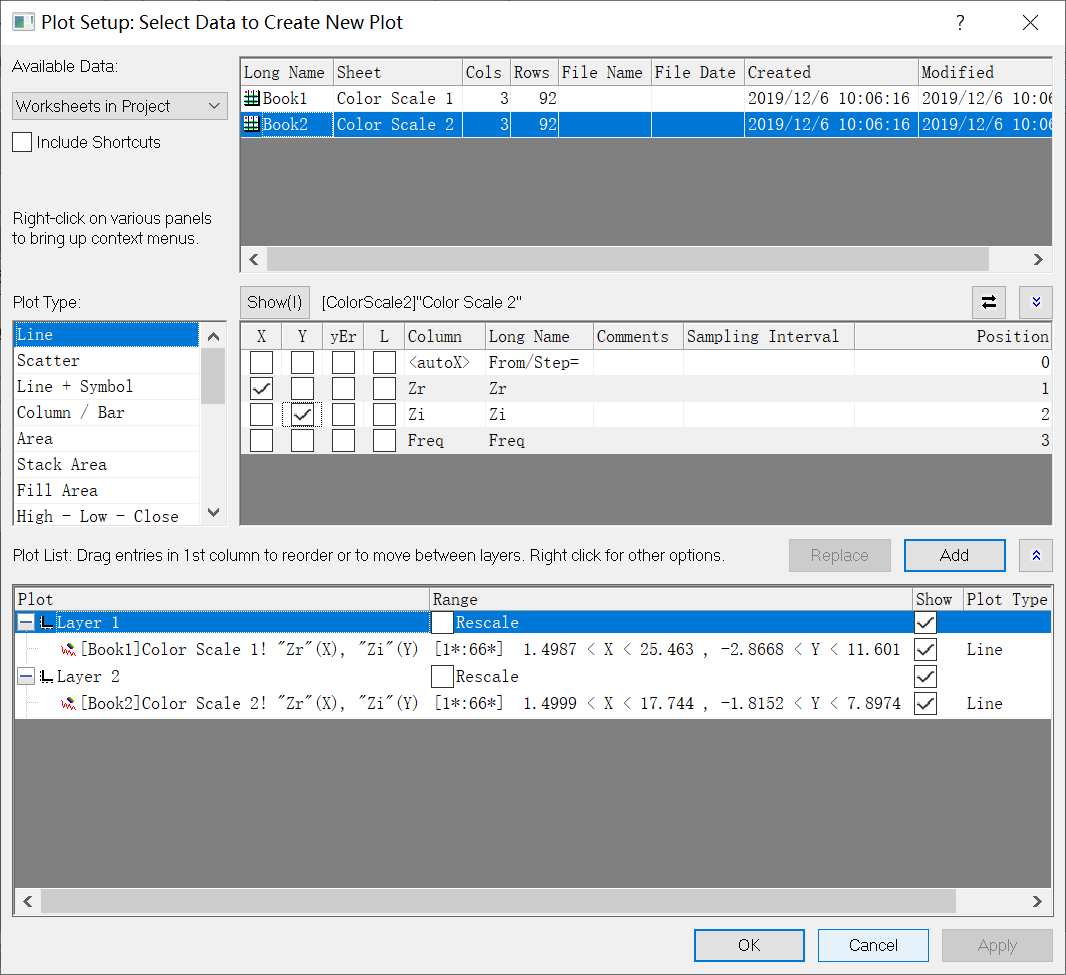

(3)打开“Plot Setup”对话框，在当前目录的上面板中有两个工作表，如图10所示。

图10 “Plot Setup”对话框

(4)选中工作表1。在中面板中，将“Zr”选择为X，“Zi”选择为Y，在下面板中，选中“Layer1”。单击“Add”按钮，将工作表1中数据列加入到“Layer1”层。在下面板中，选中“Layer2”。选中工作表2。在中面板中，将“Zr”选择为X，“Zi”选择为Y。单击“Add”按钮，将工作表2中数据列加入到“Layer2”层，如图10所示。

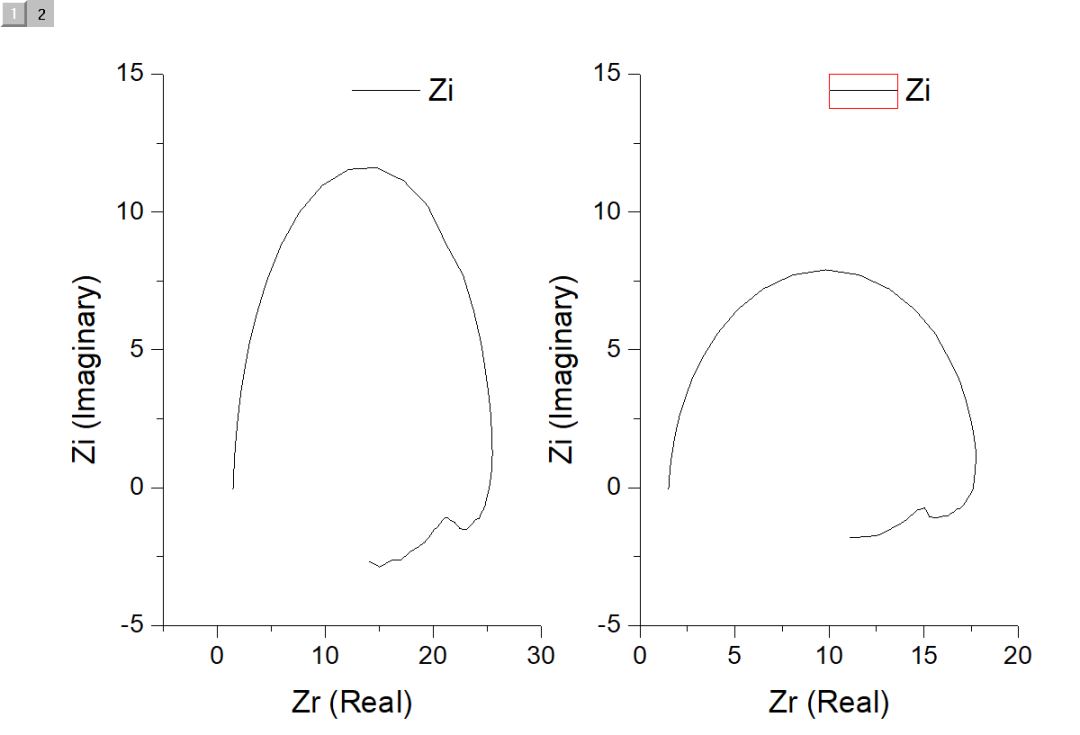

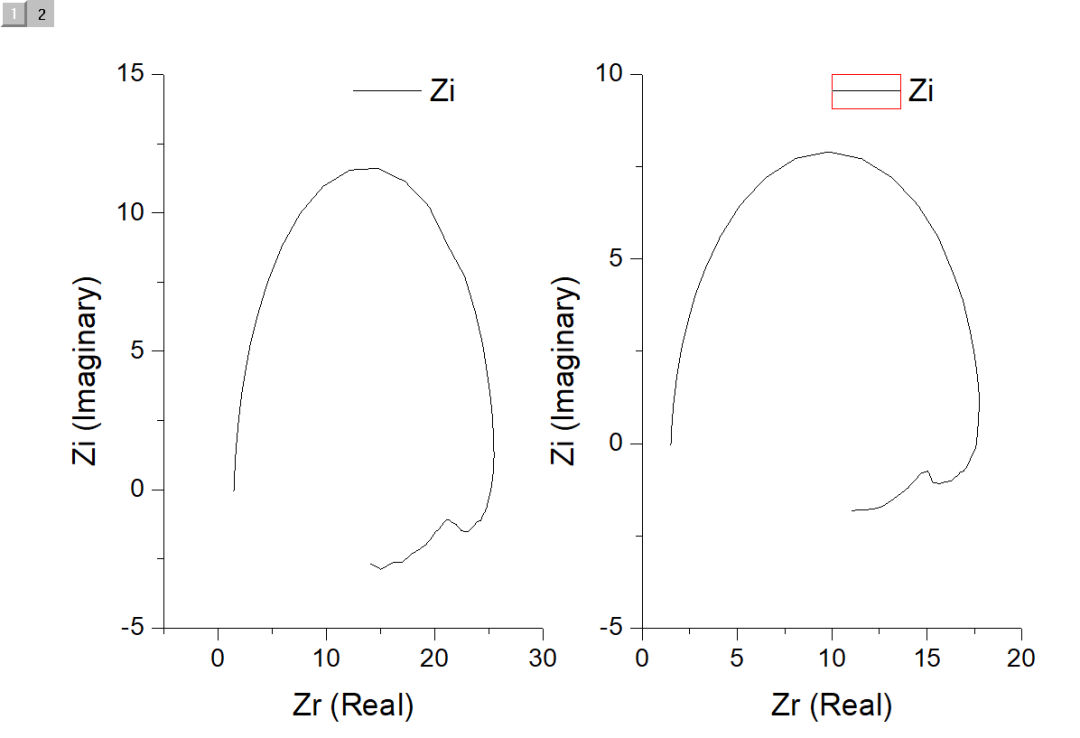

(5)设置完成后，绘制的图形如图11所示。然后将左右对开图形的坐标轴调整成相同形式，完成用两个工作表数据进行绘图对比，如图12所示。
