xy坐标正负方向_cad里面什么叫绝对坐标,相对坐标,极坐标怎么区分他们?

本文介绍了CAD软件中三种常用的坐标输入方式:绝对坐标、相对坐标和极坐标。绝对坐标以坐标原点为基准,通过长度和角度确定点的位置;相对坐标则基于前一点,通过相对距离和角度确定新点;极坐标利用距离和角度描述点相对于前一点的关系。学习并熟练掌握这些坐标系统对于CAD初学者至关重要。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

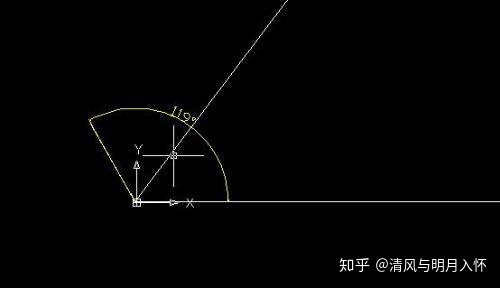

绝对坐标:是在输入点的时候用到的,就是始终以坐标原点为基点,通过长度和角度来确定下一点的输入方法。表示方法:“长度<度数”

比如:在角度为30度方向上画一条长度为200的直线。

先输入直线命令“L”,回车。

输入“0<0”,回车。

输入“200<30”,回车。

再次回车结束命令。

如果还有内容,只要知道长度和角度,就能画出来。




相对坐标:(较常用,要求初学者能熟练掌握) 所谓相对坐标就是坐标值相对到某一基点的x、y的绝对值。 步骤:1,直线命令”l“ 2,在绘图区域任意一处点击鼠标左键确定基点 3,输入”@10,20“ 即可

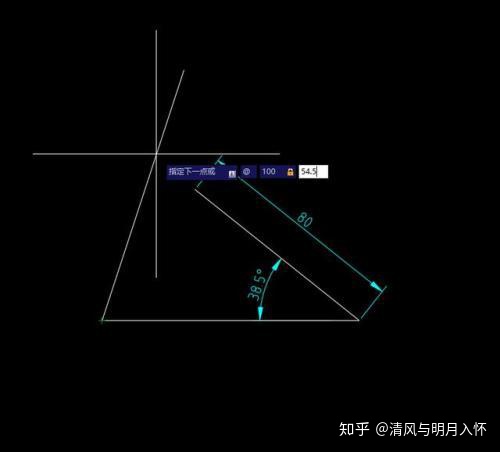

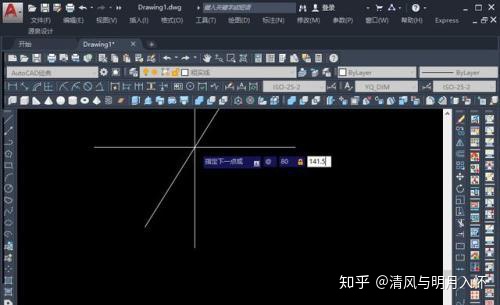

极坐标:(较常用,要求初学者能熟练掌握) 首先认识一下极坐标系 在平面内取一个点o,叫做极点,引一条射线ox,叫做极轴,再选定一个长度单位和角度的正方向 (通常取逆时针方向),对于平面内任意一点m,用表示线段om的长度,表示从到om的角度,叫做 点m的极径,叫做点m的极角,有序数对就叫做点m的极坐标,这样


绝对坐标中的XY值是世界坐标系中的数值,是表示的是绝对位置。相对坐标值中的XY值是第二个点相对于前一个点的变化值,这个值有正有负。极坐标就是用距离和角度来表示第二个点与第一个点的关系。相对坐标前面要加@符号来表示,中间用逗号隔开。

你的关注就是对我最大的支持,如果有什么意见或者建议欢迎下方评论或者私信我谢谢!!!
