今天通过练习一道综合题来分析这类题目的做题方法

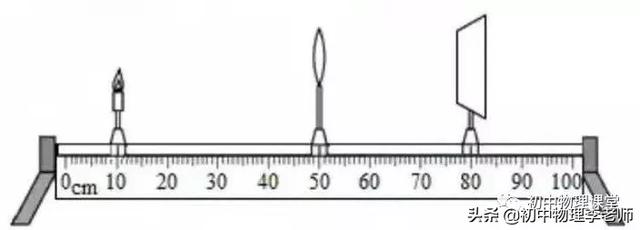

小燕同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像(未画出)。下列说法中正确的是( )

A、凸透镜的焦距为25cm

B、屏上的像是倒立缩小的实像

C、蜡烛燃烧变短，屏上像的位置会下降

D、取走光屏，则凸透镜不成像

探究“凸透镜成像规律”的实验的方法是控制变量法，

控制的变量是焦距不变，在实验过程中不断改变物距，在光屏上呈清晰的像的时候，观察像距的大小和像的性质。

做题的时候我们

首先注意观察实验图，

题目表明此时是清晰的像，物距是40厘米，而像距较小是30厘米，所以一定成倒立的缩小的实像，由此还可知，凸透镜的焦距小于20厘米，所以A是错误的，B是正确的。

实验时先调节烛焰中心，透镜中心和光屏中心在同一个高度，目的是成像在光屏中心。

如果蜡烛火焰燃烧变短，那么透镜的光心相对于烛焰来说就变高了，凸透镜成像时光线通过光心是沿直线传播的，所以光屏上成像的位置是由光心决定的。

当凸透镜相对烛焰升高，透镜成的像就在光屏的上方，所以C应该是成像在光屏的上方。

如果将承接清晰的像的光屏移走，那么这个像还存在吗？

这个像仍然是存在的，因为光的传播并没有发生改变，光线会聚的亮点也没有发生改变，即使光屏不存在了，但像仍然在那里！

人眼是一个光屏，所以人眼仍然可以看到这个像。

总结：

(1)根据图示信息能确定焦距小于20cm；

(2)能在光屏上成像，并且物距大于像距，只有u＞2f，2f＞v＞f，成倒立缩小实像；

(3)因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动；

(4)凸透镜成像与有无光屏无关。

答案

A、根据图示信息不能确定焦距大小，故A错误；

B、能在光屏上成像，并且物距大于像距，只有u＞2f，2f＞v＞f，成倒立缩小实像，故B正确；

C、因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动，故C错误；

D、凸透镜成像与有无光屏无关，所以取走光屏，则凸透镜仍能成像，故D错误。

故选：B。
