有时你的图纸在完成过程中,或审图回复中需要进行局部隐藏,怎么办?
也许你在看别人的图纸时,发现,在模型中,拉一拉图边框,竟可看到多余的图出现,类似布局中视口的功能。但模型中明明是不可以建立视口的,怎么回事?
其实 CAD 就像个宝藏,有很多隐藏的功能,只是你没发现。上述问题中都涉及到的是 CAD 区域覆盖,局部隐藏 的功能。
不需要插件, CAD 几个简单的命令就可以帮你实现。无论你的图纸是散的,还是一个块,抑或是个参照。针对不同的对象,命令也不一样,同时也跟 CAD 版本有关。我们常用的是图层关闭与冻结,这些受对象所在图层限制。既然单拎出来这个问题,总要给你随心所欲的自由。

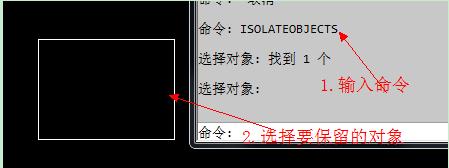

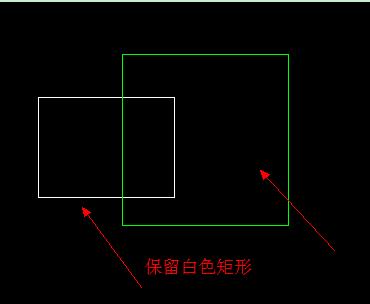

1、 ISOLATEOBJECTS 命令
调出方法: 命令行输入 ISOLATEOBJECTS ,选择想要保留的对象,右键或回车,完成。
适用范围: 不限对象,且不受对象所在图层限制。 AutoCAD2014 以上版本,经验证, AutoCAD2010 版本无此命令。
取消隐藏对应命令: UNISOLATEOBJECTS ,输入命令,回车即可。
![0299a9fc7764f1603e8432dedad9a74b.png](https://img-blog.csdnimg.cn/img_convert/0299a9fc7764f1603e8432dedad9a74b.png)
![4e90fbd6c1c6164c0979838982726db0.png](https://img-blog.csdnimg.cn/img_convert/4e90fbd6c1c6164c0979838982726db0.png)

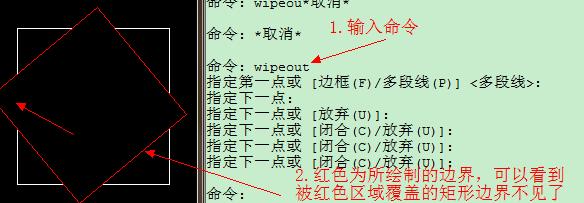

2、 WIPEOUT 命令

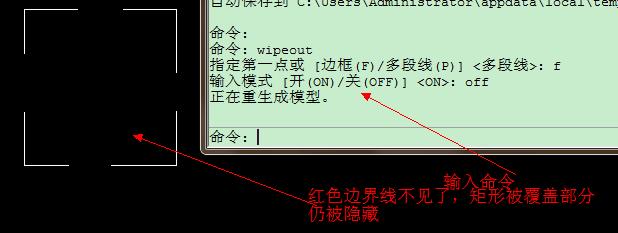

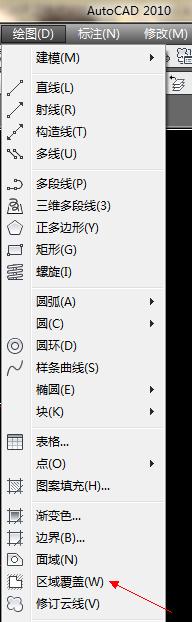

调出方法: 命令行输入 WIPEOUT ,或绘图——区域覆盖调出,绘制闭合多线段,右键或回车,完成。覆盖边界可以选择不显示,输入 WIPEOUT ,输入 OFF ,即不显示。
适用范围: 不限对象,且不受对象所在图层限制。不限 CAD 版本。
取消隐藏对应命令: 有三种方法, 一 显示边界线,然后删除边界线;二关闭边界线所在图层;三冻结边界线所在图层。
![70f3d73eb517006c9d26ba2c9cb62444.png](https://img-blog.csdnimg.cn/img_convert/70f3d73eb517006c9d26ba2c9cb62444.png)
![a5c3c96d311702aa48bf1954a4a3c4c6.png](https://img-blog.csdnimg.cn/img_convert/a5c3c96d311702aa48bf1954a4a3c4c6.png)
![8c21e4cd7b286ee7dea63e33060d835e.png](https://img-blog.csdnimg.cn/img_convert/8c21e4cd7b286ee7dea63e33060d835e.png)
![068f6673dc805616728051cfa72f1116.png](https://img-blog.csdnimg.cn/img_convert/068f6673dc805616728051cfa72f1116.png)

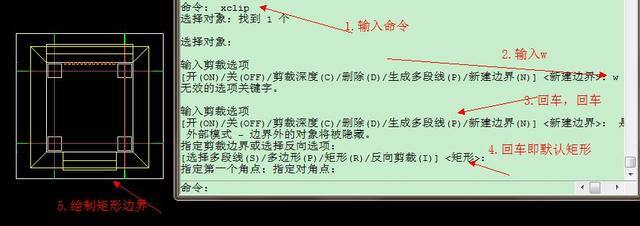

3. 剪裁命令
调出方法: 修改——剪切——外部参照,绘制闭合多线段,右键或回车,完成。
适用范围: 对象是参照。不限 CAD 版本。

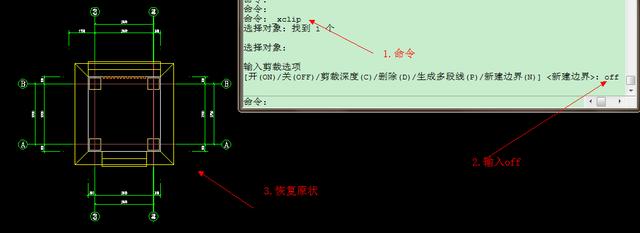

取消隐藏对应命令: 有三种方法, 一 显示边界线,然后删除边界线;二关闭边界线所在图层;三冻结边界线所在图层。
![cbe7f937413befabf94dcc4e4d6c26a3.png](https://img-blog.csdnimg.cn/img_convert/cbe7f937413befabf94dcc4e4d6c26a3.png)
![fa25ea0220fea2655c41f7e22cf29ec4.png](https://img-blog.csdnimg.cn/img_convert/fa25ea0220fea2655c41f7e22cf29ec4.png)
![107b68bfafe8a46983af5290dc06c99d.png](https://img-blog.csdnimg.cn/img_convert/107b68bfafe8a46983af5290dc06c99d.png)
