在这里分两步走，第一图集、第二实例说明

首先看图集16G101-1柱平法施工图，基本看懂这三页就可以了

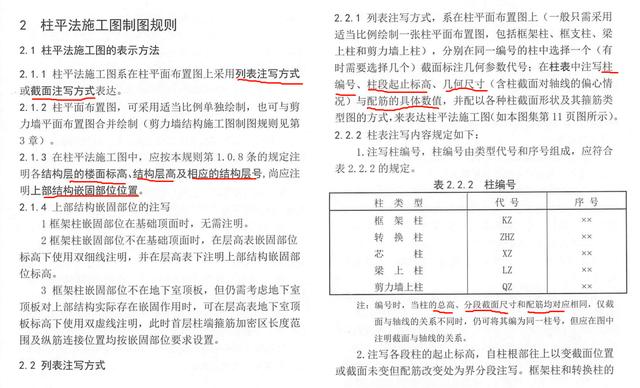

这一页主要说了一下内容：

1)、柱表示方法两种：列表注写和截面注写(实际真正拿到手里的施工蓝图是两种混合)

2)、不论采用哪种注写方式都需要注明：结构层的楼面标高、结构层高及相应的结构层号、上部结构嵌固部位。

3)、柱编号(由于柱子种类多所以得有编号)、柱段起止标高、几何尺寸。

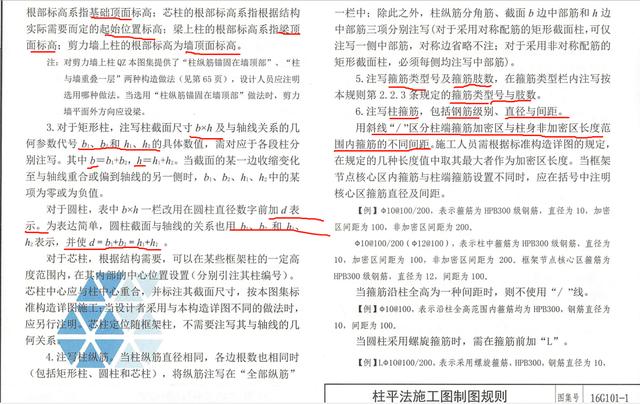

这一页主要描述了以下几点内容：

1)、对不同类型的柱的根部标高做了说明。

2)、矩形柱的截面尺寸表示方法

3)、箍筋类型以及箍筋肢数

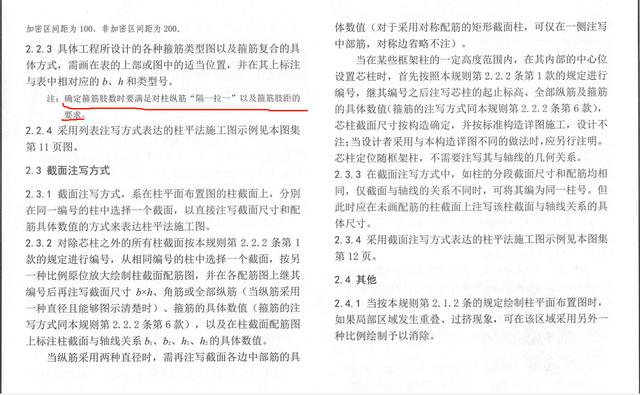

本页主要说了：箍筋肢数的设置标准(这里只需要大家理解下就行，这一块是由设计考虑的，咱们按图施工就行，一般箍筋肢距是在《混凝土结构设计规范》和《高规》里有要求)

作为工程人大家需要明白箍筋肢距和箍筋间距的区别箍筋肢距指的是上的多肢箍，在同一个截面里(即同一个面上的箍)，肢与肢的距离。箍筋是指梁上的箍筋，沿着排布，2个箍筋之间的水平间距；也就是柱上的箍筋，沿着垂直排布，2个箍筋之间的垂直间距。)

图纸(实例)

例1：

看上图标记位置，

1)、编号是KZ1(KZ1b)。

2)、标高：基础顶~-0.900(标高)(基础顶~±0.000)括号中的标高对应的是KZ1b,因为KZ1和KZ1b柱子截面尺寸和配筋是完全一样。

3)、纵筋：角筋为4根直径为20的三级钢筋和中部筋为8根直径为18的三级钢筋，这8根18的钢筋分别在b边和h边各4根中部筋。

4)、箍筋/拉筋：直径为8个的三级钢，沿着柱子的纵向间距为：加密区100mm,非加密区为200mm。(本图可看到箍筋肢数为4*4，看箍筋肢数就是那个刀从中间切下，你切断几个钢筋就是几肢箍)

5)、截面尺寸：500*600mm矩形柱。

6)、本图未表示的柱子与轴线关系，下面再来看柱子平面布置图。

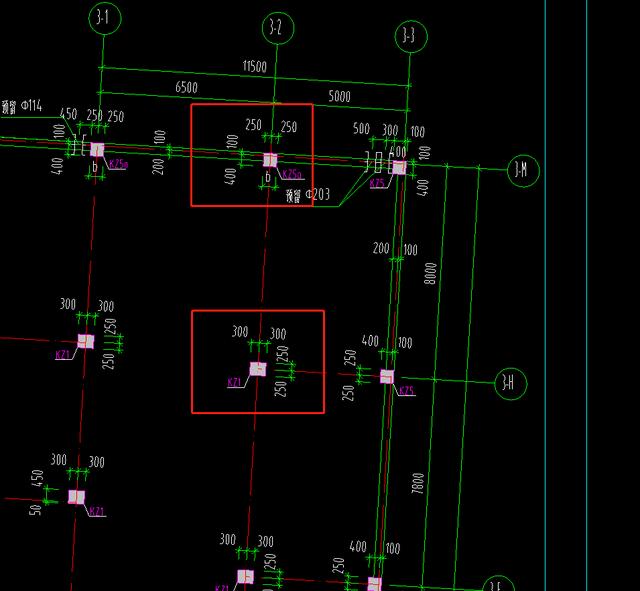

7)、下图为柱子平面布置图，就那图中标记的KZ1来说吧，距3-2轴两侧各300mm,距3-H轴各250mm，对应上图中的KZ1截面尺寸为500*600是对应的。(如果同一个图纸中，柱表和柱平面布置图中的柱子不对应，那就是图纸设计有问题，需要和设计沟通。)

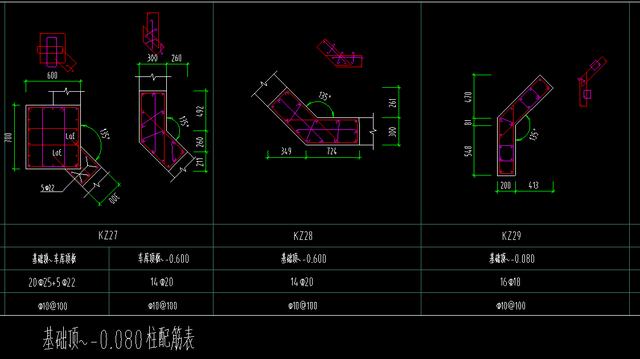

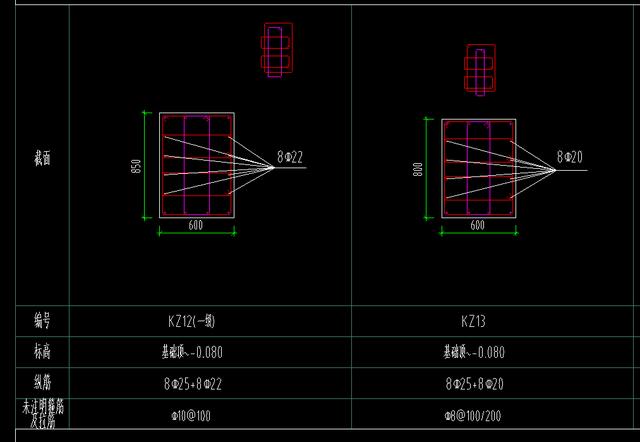

例2、工程中会见到各种各样的柱子(圆柱、异性柱等)，下面就来看看以下几个图纸

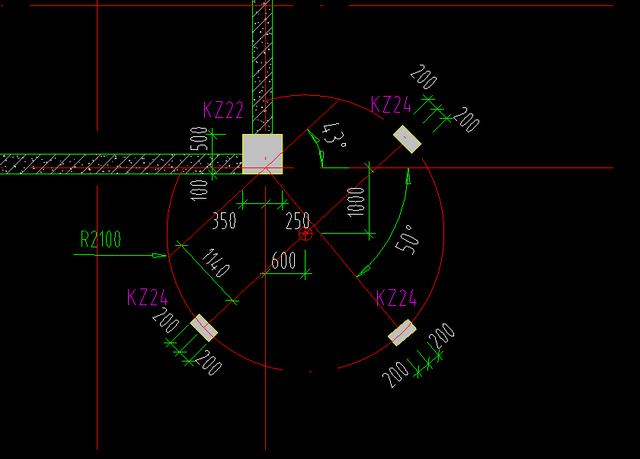

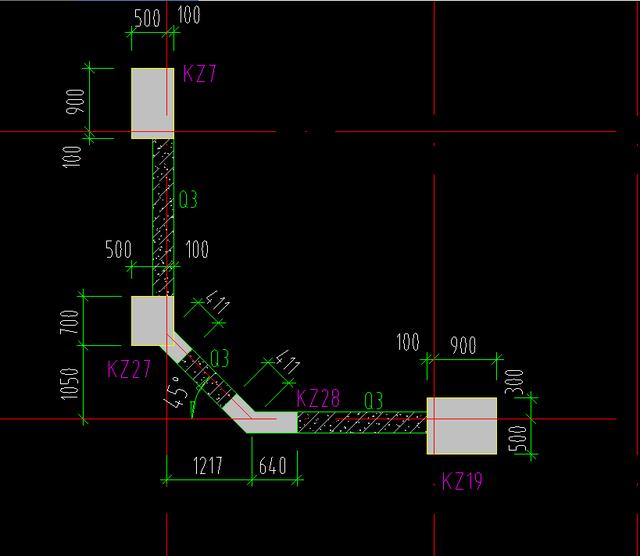

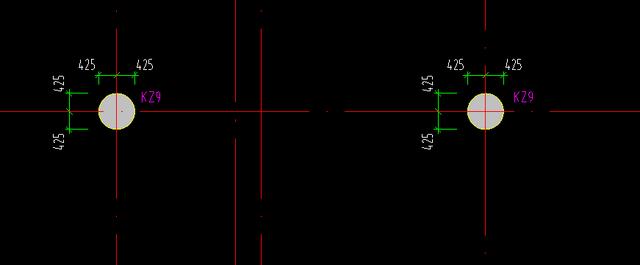

以上三个图都没有标注与轴线的关系，此关系都在柱平面布置图标注的有，如下图

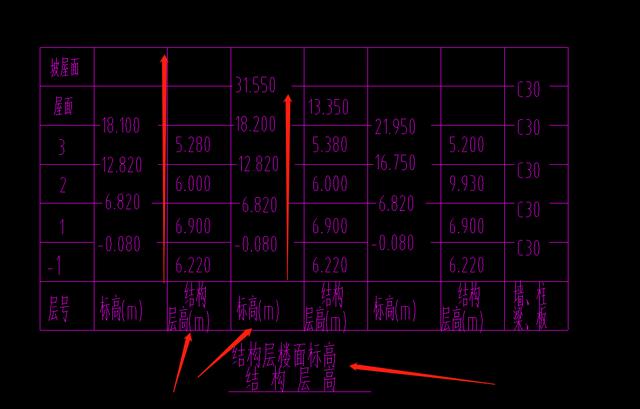

例3、有些图纸里有下图这种标注：

(看上图标记位置，它是垂直看的哦)

1)、结构层高(m),对应的6.220、6.900、6.000、5.280

2)、标高(m),对应的-0.080、6.820、12.820、18.200、31.550

发现以上两个数据有啥关系没？要彻底理解结构层高和结构层楼面标高的关系。
