普通螺纹的标记

螺纹公差带代号的标注在螺纹代号之后，中间用“­×”分开。如果螺纹的中径公差带代号不同，则分别注出。

前者表示中径公差带，后者表示顶径公差带。如果中径公差带与顶径公差带代号相同，则只标注一个代号。例如：M10­5g6g，M10×1­6H。

内、外螺纹装配在一起，其公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号。例如：M20×2­6H/6g；M20×2左­6H/5g6g。

一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度确定。必要时，在螺纹公差带代号之后加注旋合长度代号S或L，中间用“­”分开。例如：M10­5g6g­S，M10­7H­L。

螺纹公差带三组旋合长度分别表示为：S(短)、N(中)、L(长)】。特殊需要时，可注明旋合长度的数值，中间用“­”分开。例如：M20×2­5g6g­40。

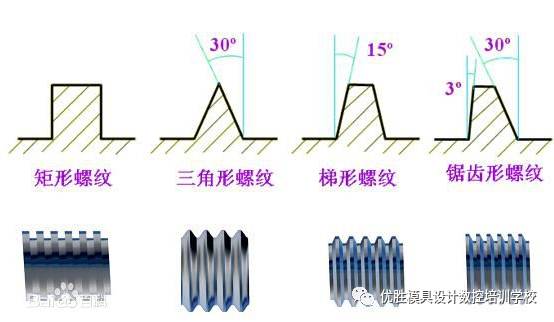

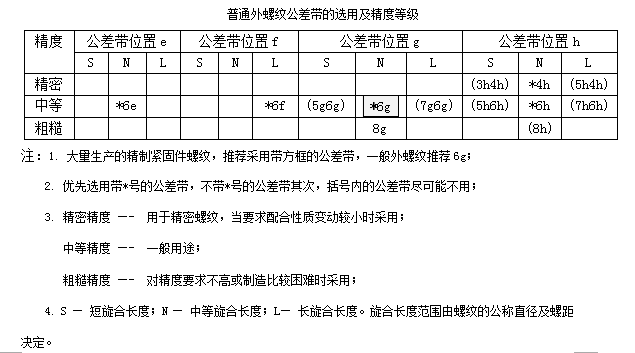

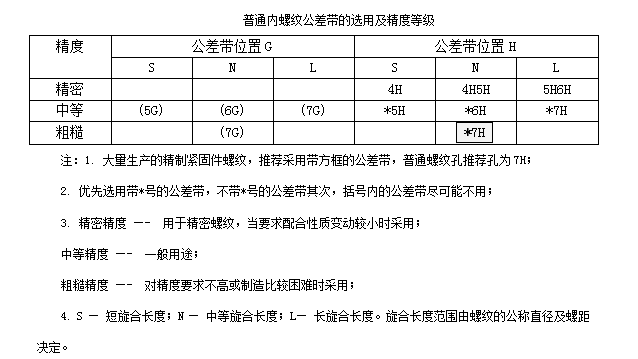

普通螺纹公差带的选用及精度等级

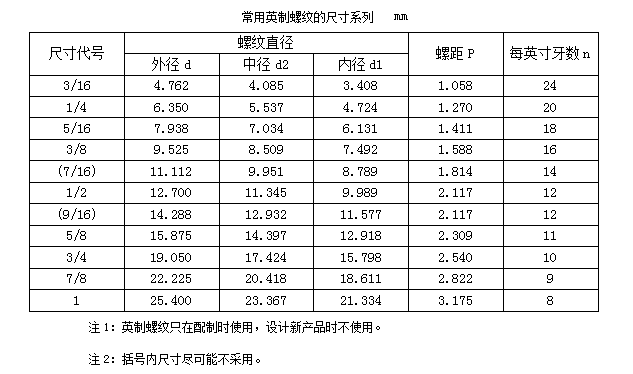

英制螺纹尺寸对照表

普通螺纹加工方法

普通外螺纹的加工方法主要有：板牙加工、螺纹铣刀铣削加工、螺纹搓丝板和滚丝轮滚扎加工。普通内螺纹的加工方法主要有：丝锥加工、螺纹铣刀铣削加工。

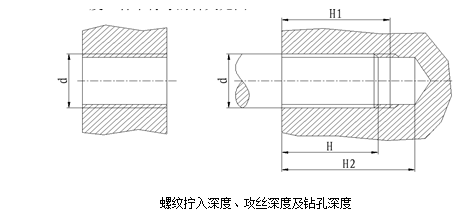

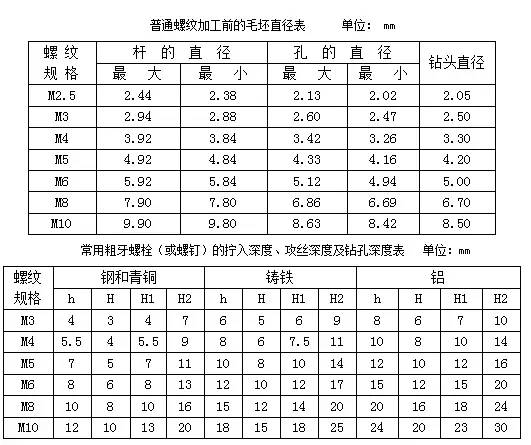

普通螺纹加工数据
