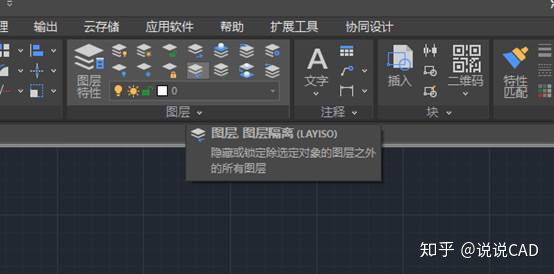

在使用CAD软件绘制CAD图纸的过程中，有时候需要绘制不同的CAD图层，但是有时候CAD图纸比较复杂，图层比较多的时候，为了让绘图更加流畅和提高绘图的效率，需要关闭一些无关的图层，但是如果利用图层管理器或者在图层列表中一个一个的关闭，都非常麻烦，因此CAD提供了一种更快捷、直观的图层处理工具：图层隔离(LAYISO)，如图所示。

相对于CAD图层管理器和图层列表操作，图层隔离的优势就是快速、直接，直接在图中选择自己要显示和编辑的图形对象，就可以将其他图层关闭或锁定。

在CAD的早期版本，图层隔离就是将其他图层关闭，但在后期版本，图层隔离功能考虑到不同的需要，功能进行了改进，增加了设置（S）选项，可以选择关闭或锁定其他图层，如果选择关闭，还可以设置在布局视口中使用“关”还是“视口冻结”，选项设置如下：

命令: layiso

当前设置: 锁定图层, Fade=50

选择要隔离的图层上的对象或 [设置(S)]:s

输入未隔离图层的设置 [关闭(O)/锁定和淡入(L)] <锁定和淡入(L)>: o

在图纸空间视口使用 [视口冻结(V)/关(O)] <关(O)>:

图层隔离的操作非常简单了，通过菜单、工具按钮或输入命令来调用LAYISO命令，如果不改变设置的话，直接在图中点选或框选需要隔离的图形，其他图层上的图形就会按照设置关闭、锁定或是视口冻结了。

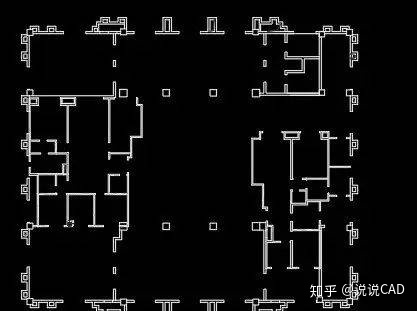

设置成关闭其他CAD图层的效果，如下图所示。

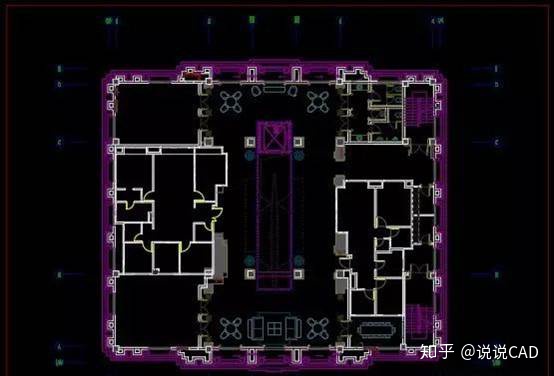

设置将其他CAD图层锁定和淡入后隔离的效果如下图所示。

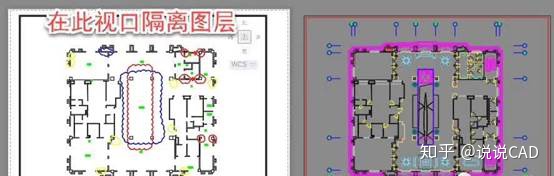

如果设置在布局视口中使用CAD视口冻结的话，隔离和未隔离是偶效果对比如下图所示。

取消CAD图层隔离（LAYUNISO）

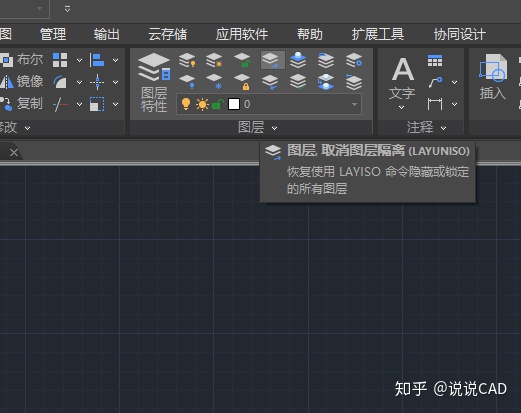

可以通过取消图层隔离将CAD图层隔离功能关闭或锁定的图层恢复成隔离前的状态，如图所示。

如果你之前用过图层隔离，不是是否注意到可以设置隔离的选项，如果你直接没有用过图层隔离，不妨试试。

CAD图层隔离功能在使用CAD软件绘制CAD图纸的过程中可以帮助绘图效率的提高和减少绘图的复杂性，了解并合理使用这个功能是对绘图很有帮助的。
