控制图的绘制步骤_道路CASS绘制横断面图步骤

1、绘图处理——展野外测站点点号——选择DAT文件——打开；

2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定；

3、等高线——绘制等高线——手动输入等高距=0.5m——确定；

4、等高线——删三角网——PL命令——绘制PL线；

5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面；

6、PL命令——绘制PL线；

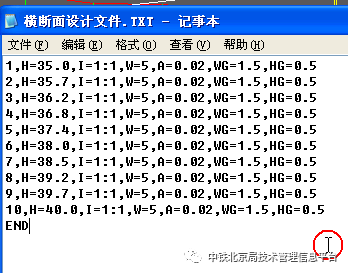

7、查看横断面设计文件，如下

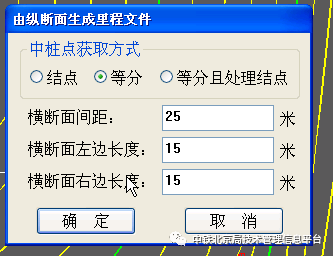

8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度，如下图：

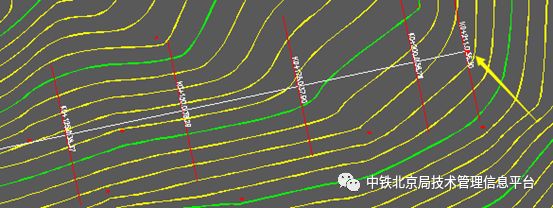

点击确定——生成很断面线——如下图

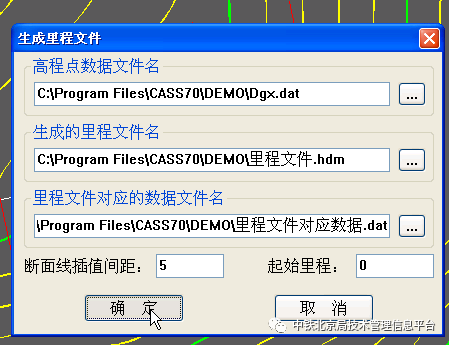

9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT，选择里程文件HDM，选择里程文件对应数据DAT，点击确定，如下图：

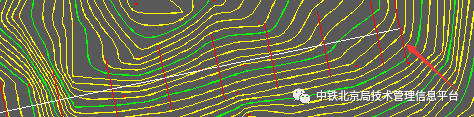

确定后生成，如下图：

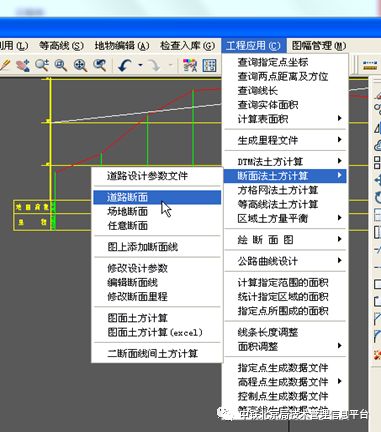

10、

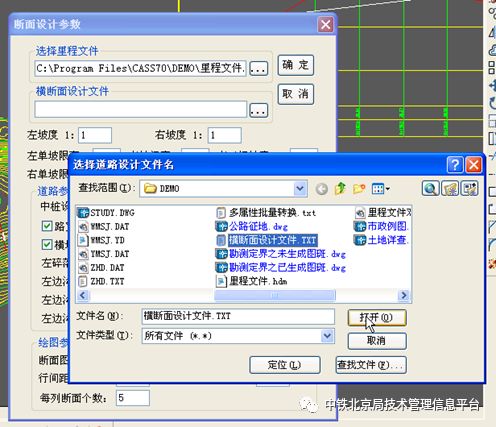

弹出对话框

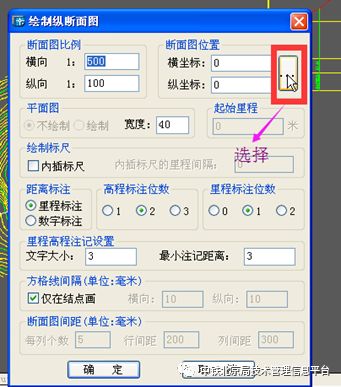

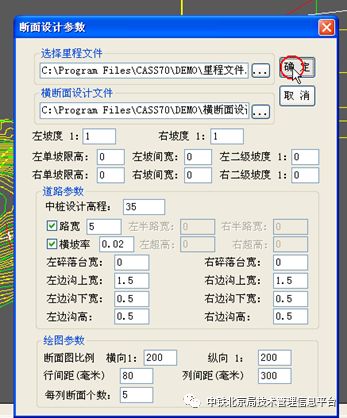

设置好参数后，点击确定——弹出绘制纵断面对话框

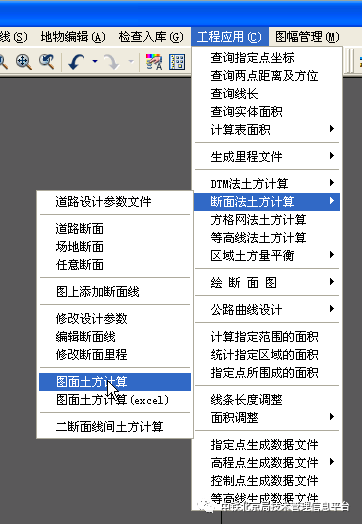

 11、

框选图面范围——点击右键——点击空白处——生成计算结果
