本文介绍了毫安表的改装和校准过程，通过计算得出R1和R2的阻值，并针对不同量程选择合适的电阻和滑动变阻器。在实际操作中，通过特定电路设计可以判断毫安表内部电阻是否损坏。

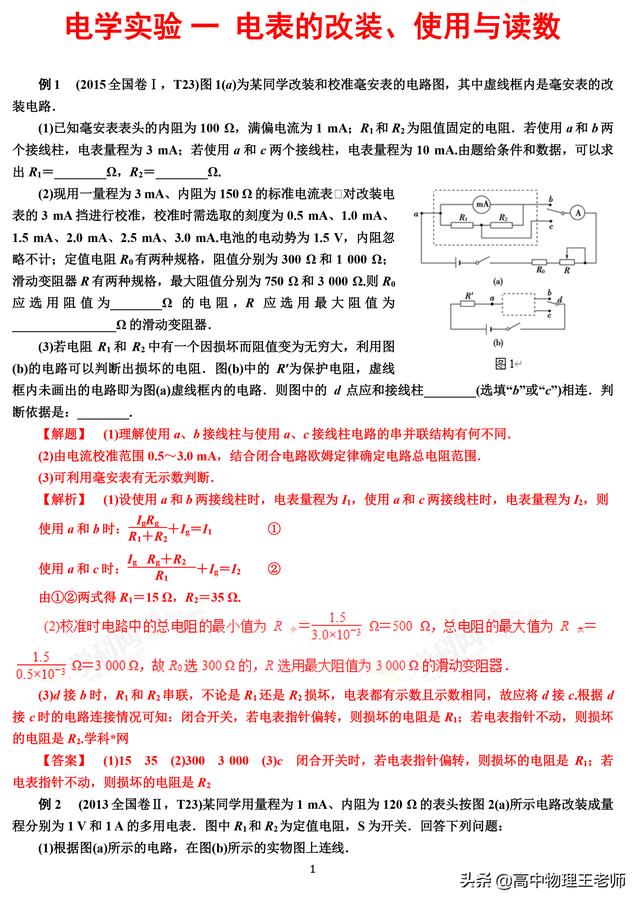

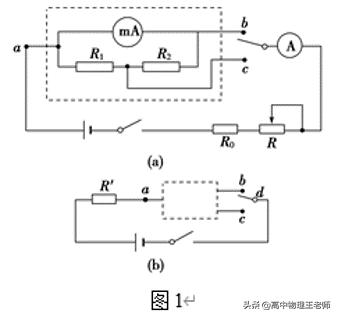

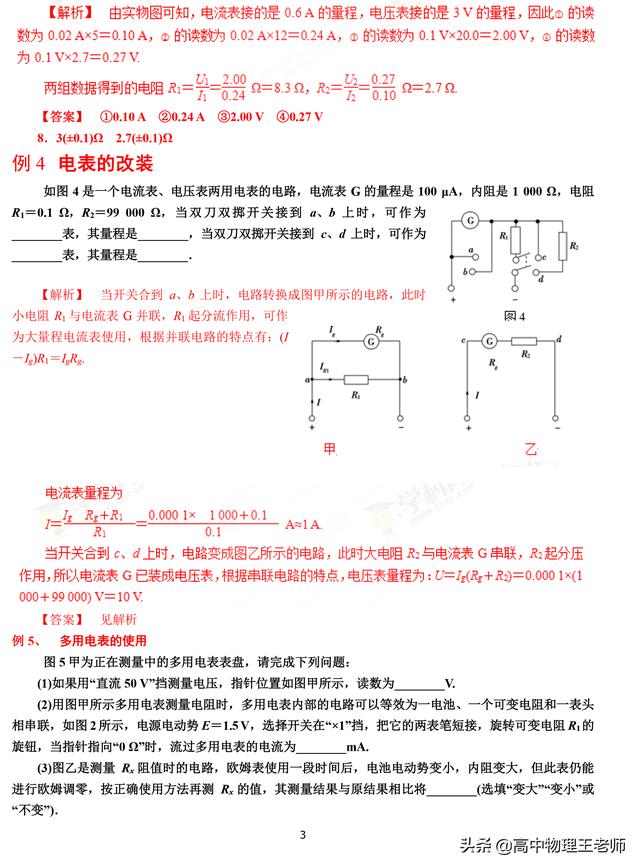

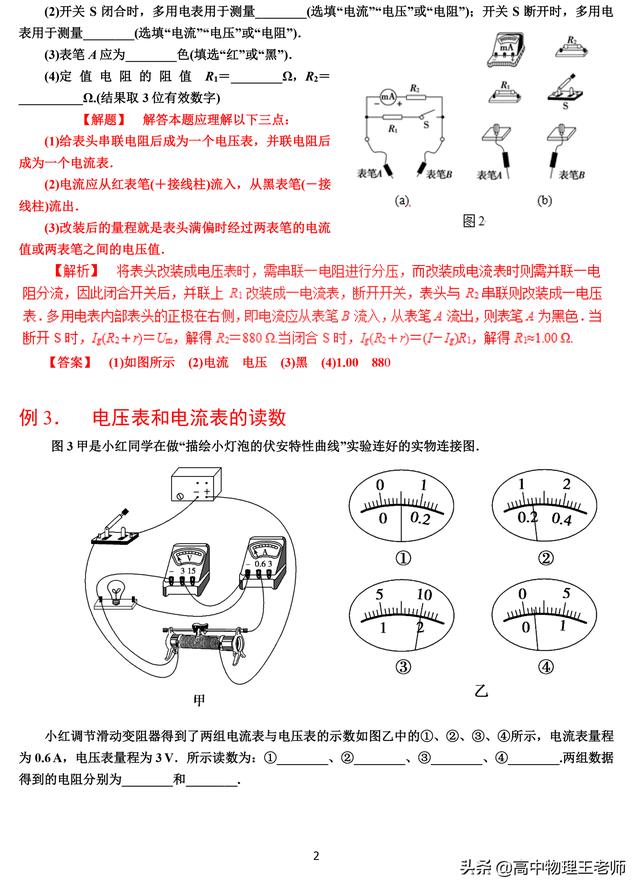

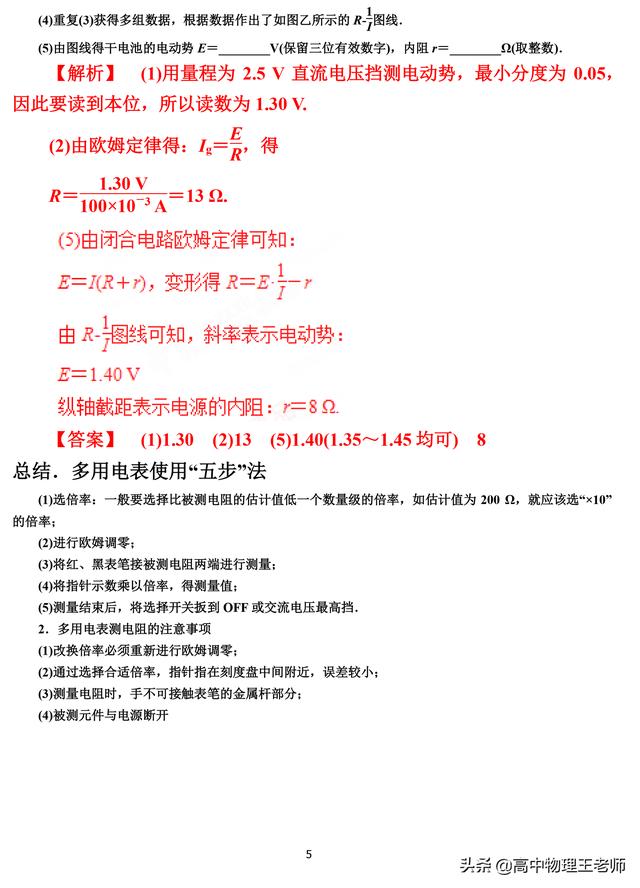

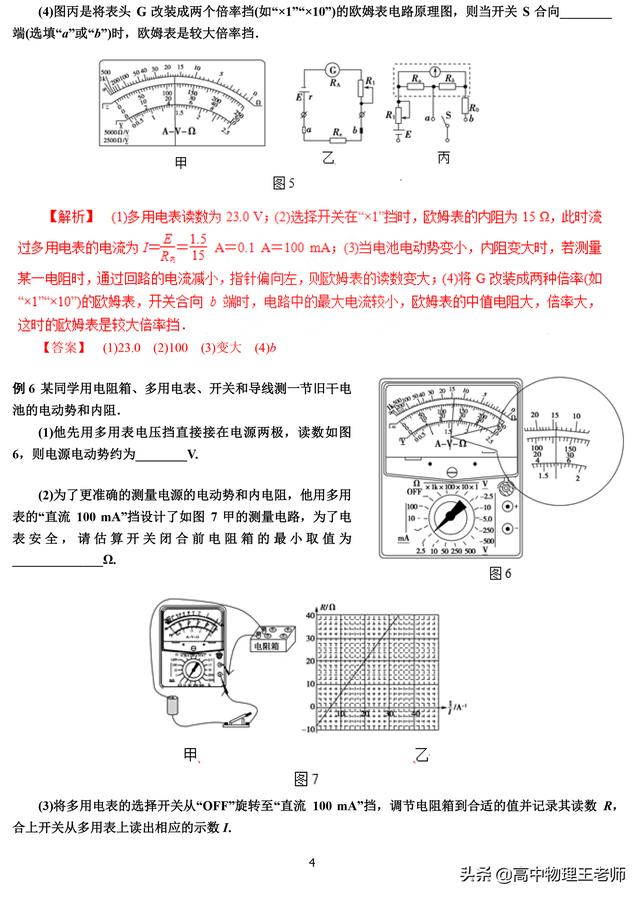

例1 (2015全国卷Ⅰ，T23)图1(a)为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路．
(1)已知毫安表表头的内阻为100 Ω，满偏电流为1 mA；R1和R2为阻值固定的电阻．若使用a和b两个接线柱，电表量程为3 mA；若使用a和c两个接线柱，电表量程为10 mA.由题给条件和数据，可以求出R1＝________Ω，R2＝________Ω.
(2)现用一量程为3 mA、内阻为150 Ω的标准电流表Ⓐ对改装电表的3 mA挡进行校准，校准时需选取的刻度为0.5 mA、1.0 mA、1.5 mA、2.0 mA、2.5 mA、3.0 mA.电池的电动势为1.5 V，内阻忽略不计；定值电阻R0有两种规格，阻值分别为300 Ω和1 000 Ω；滑动变阻器R有两种规格，最大阻值分别为750 Ω和3 000 Ω.则R0应选用阻值为________Ω的电阻，R应选用最大阻值为________________Ω的滑动变阻器．
(3)若电阻R1和R2中有一个因损坏而阻值变为无穷大，利用图(b)的电路可以判断出损坏的电阻．图(b)中的R′为保护电阻，虚线框内未画出的电路即为图(a)虚线框内的电路．则图中的d点应和接线柱________(选填“b”或“c”)相连．判断依据是：________.
