桥接曲面错误_【萌新向】CATIA中，曲面（片体）怎么变实体？

太极生两仪，两仪生四象，四象生八卦

——《易经》

空间一点，动而成线，线动而成面，面动而成体。这句话其实和上面《易经》中的话异曲同工，对于我们所处的三维空间，大概万事万物都可以通过这样的方式来形成其空间形状吧！

你是否还记得，初学CATIA之时，草图画一矩形，拉伸即得到立方体。这其实就是“面动成体”的过程。只不过这里，我所谓的“面”，是一个由草图封闭轮廓定义的平面形状。

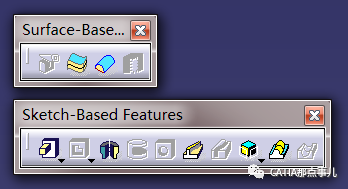

CATIA的Part Design模块，生成实体的命令分为两类，分别是“基于草图的特征/sketch based features”和“基于曲面的特征/surface based features”。

我们今天要介绍的，就是基于曲面生成实体的两种方式。

1.曲面加厚

通常我们说的曲面加厚，是按曲面的法向，向一侧或两侧给它增加一个厚度，使之成为实体。

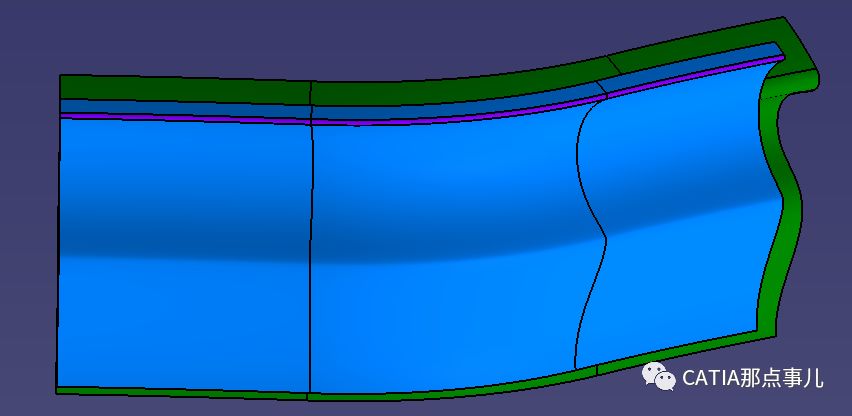

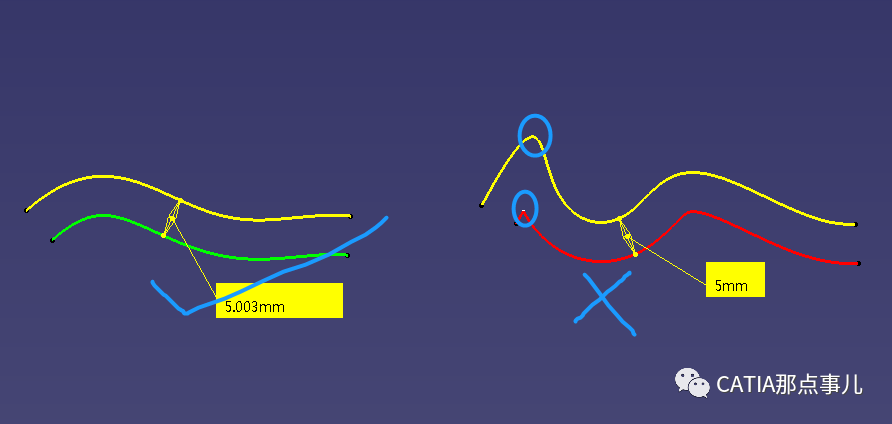

如果是比较简单的曲面，直接用命令就可以实现。然而，当曲面形状较复杂，出现下图所示的：某个区域的曲率小于你要加厚的厚度时，这个操作就会失败。

而事实上，尤其是汽车内外饰产品的造型面，为了追求设计，很少能有直接这么加厚的曲面。所以，为了生成实体，我们通常都会采用下面的第二种方法。

2.封闭曲面填充

道理很简单：封闭的曲面，将里面的空腔填充成实心，就得到了实体。

因此，用这个命令的主要工作，都集中在做这个封闭的曲面。

通常，我们塑料件偏料厚的思路如下：

a.将已有造型面offset出内表面，如果offset不出来，就想办法自己构造。

自己构造面，方法有很多，GSD里扫掠Sweep，桥接Blend，多截面Muldi-sections  surface……这么多命令，总有一款适合你。

b.将内外表面之间的“截面”曲面做出来。

此步通常用桥接blend即可，因为这只是个初版，后期我们会根据周边零件的配合来调整边界的形状结构。

c.将这些曲面接合/Join成为一个封闭的曲面。

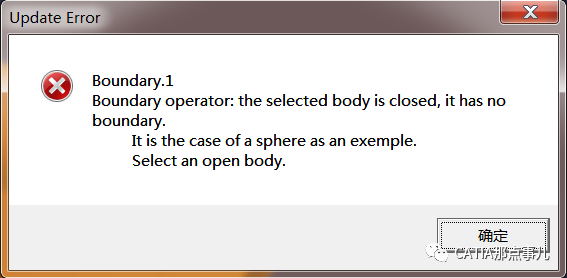

有时，接合之后在实体里封闭，会提示我们曲面有open的位置。找到这个开放位置的方法之一，就是使用边界boundary命令。如果你对封闭后的曲面进行边界提取，出现了下面的错误提示：

那么，恭喜你，这个曲面完全封闭，因为封闭的曲面不存在边界。

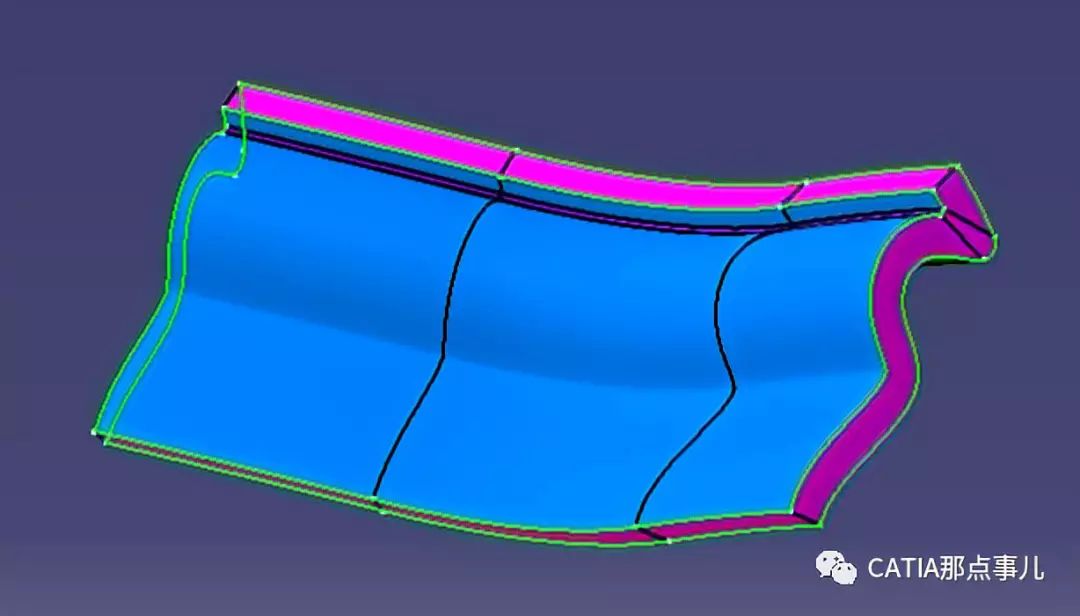

而如果你提取到了边界，那么对应地，边界的位置就是open的位置，你可能需要增大join操作的误差，或是局部曲面重新延长修切一类的操作。

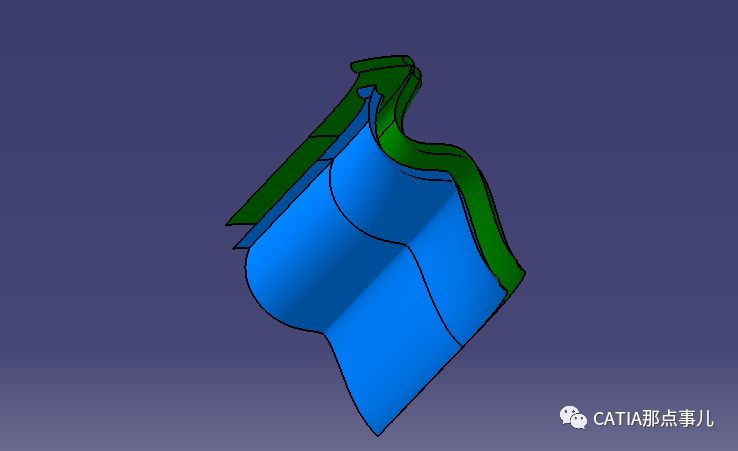

以上操作都完成之后，我们就可以用close surface命令，将封闭的曲面里面填充成实心，变成实体啦！

---
