分割面

，对某些面或片体进行分割，形成多个面或片体，分割后看起来是多个面，但是实际上属于一个整体，只是在命令中可以当做多个面进行选择或者处理。

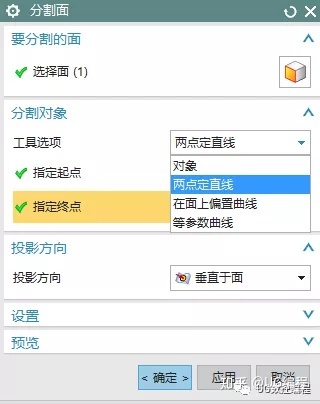

要分割的面：选择要分开的面或者片体即可；分割对象：在要分割的面上面存在的分割界，这个界限一定把面完全分开，否则会报错，类型见下图；

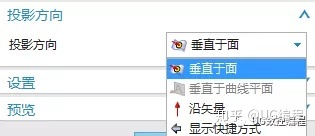

投影方向：指分割界限与面之间的分割方向，有时对于一些曲面或者倾斜面，分割的时候，需要对这些界限进行指定方向的分割，垂直于面方式对于平面来说和沿矢量差不多，对于曲面来说，垂直于曲面的切线，也就是向心方向，这样比较均匀，一般根据实际情况选择如何进行分割，默认的垂直于面的方式就可以完成面分割。

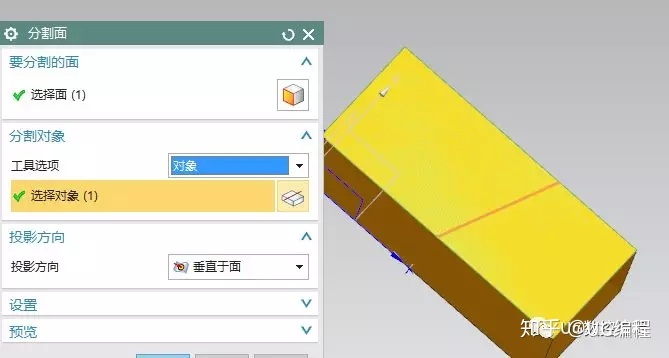

对象：对分割面上的分界对象直接选择即可

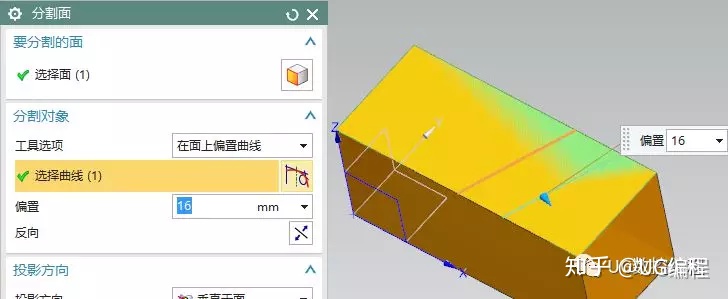

面上偏置曲线，以选择的边界为准进行平行距离偏置的分割，对于曲面来说，这个

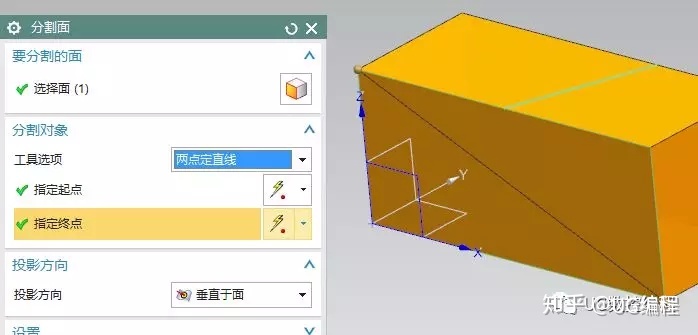

两点直线，对于有特殊点位特征的可以直接利用点的方式来进行直线分割，而不用再另外去绘制直接，达到减少操作步骤的目的。

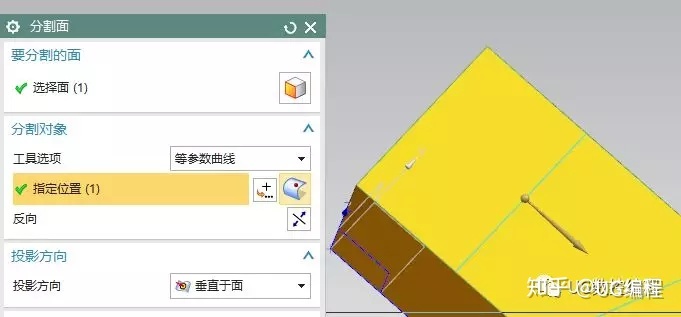

等参数曲线，选择面上的，U和V两个方向中的一个来分割面，反向按钮是切换u或者V方向的

下面再给大家分享一个传动连接零件的建模教程哦！

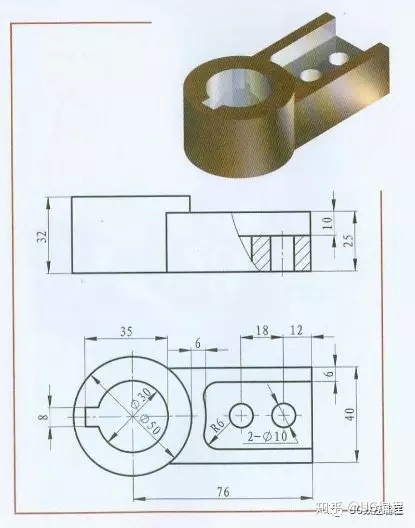

图形分析：圆柱、垫块、腔体完成主体轮廓，图形基准位于圆柱底面圆心，其中6的偏置平行需要使用替换面中添加偏置即可。

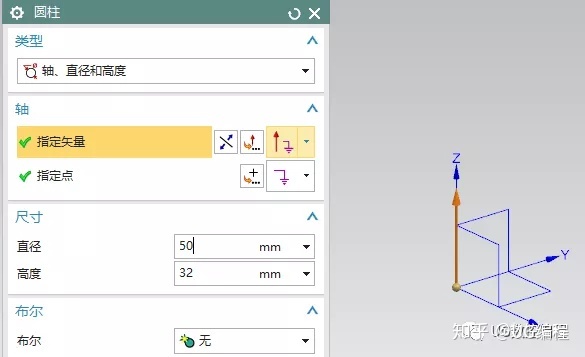

根据已上分析，以绝对0点为圆柱的底面圆心，创建圆柱体

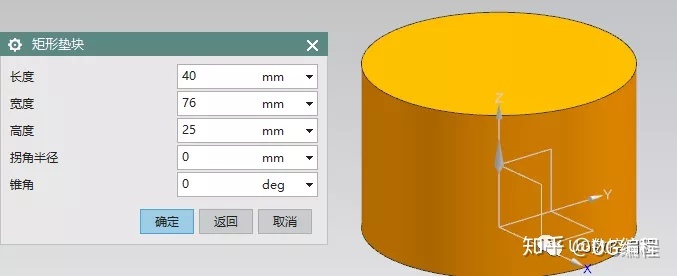

基准面xy上添加垫块，根据自动选择的参考为方向，添加参数

根据实体摆放的方向，2次共线操作

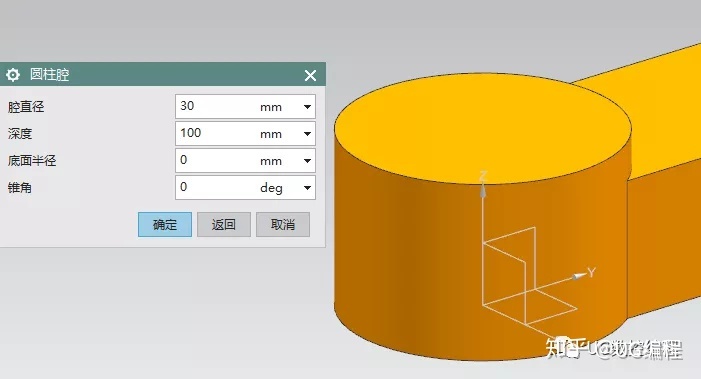

腔体，为了简化操作，这里的圆柱形孔利用腔体一次打完，圆柱和矩形两种形状一次完成，不用再切换孔命令，达到简化操作目的，选择圆柱顶面，设置参数

点到点定位，先选择已有实体圆弧，再选择腔体圆柱，圆柱形腔体需要手动选择圆弧，再选择圆弧的圆心，而和凸台不同，凸台是自动捕捉圆弧的圆心

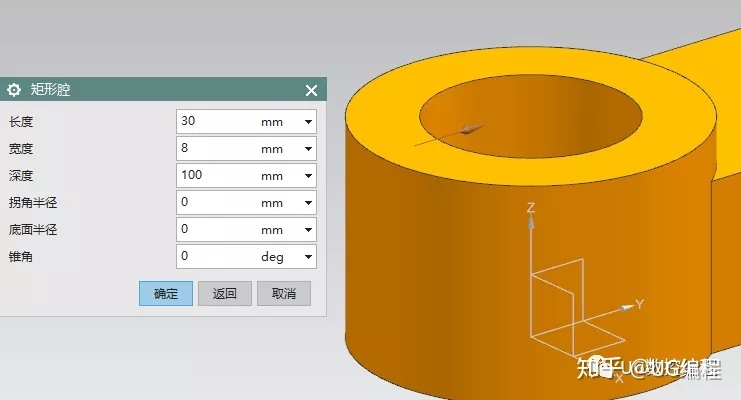

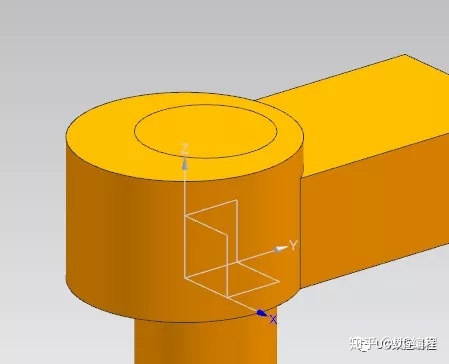

完成圆柱形腔体，点击返回按钮，回到选择类型对话框，选择矩形，实现一个命令过程实现多个操作，选择顶面和y为放置平面和参考方向，长度数值比35小即可，设置35的话，不便于定位，比35小的话，可以直接定位棱边距离即可，其他数值正常设置即可，深度大一些打穿即可

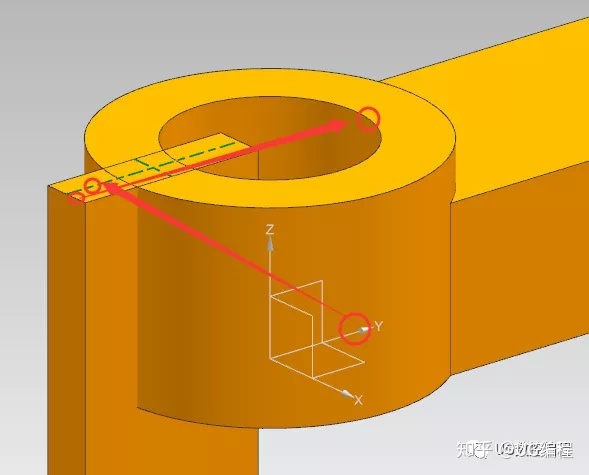

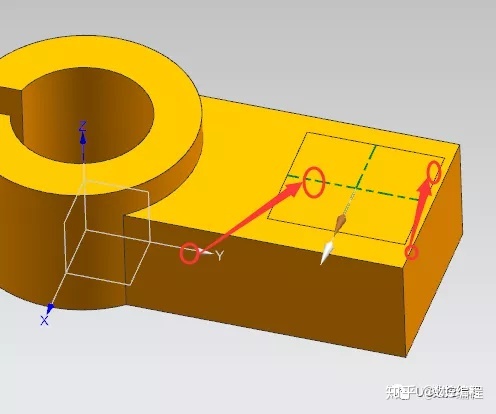

共线操作实现中心对正，35标注为圆的相切点和棱边之间距离，尺寸线与参考方向平行，所以选择水平作定位操作。

继续选择放置平面，选择参考，设置参数，宽度一栏要小一些，只要能做出一个平的腔体断面即可，长度和深度数值要准确

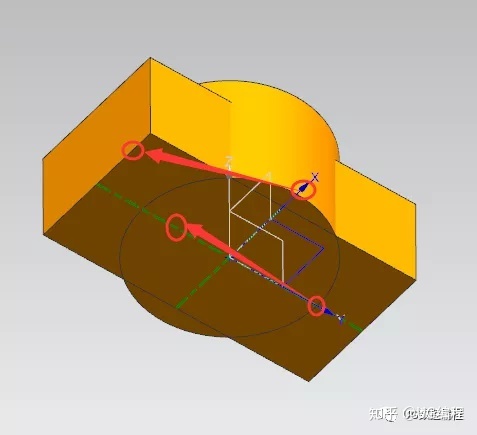

共线操作2次，中心对正，以前段楞线对齐为准，后边的腔体要预留出后续操作位置

做出的腔体示意图

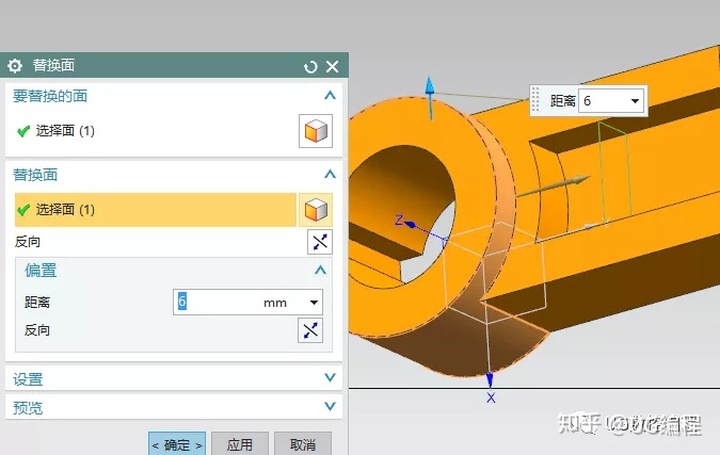

替换面，示意图的腔体面利用替换偏置功能实现平行替换，添加距离数值，把平面替换为圆弧面，而且添加平行距离。

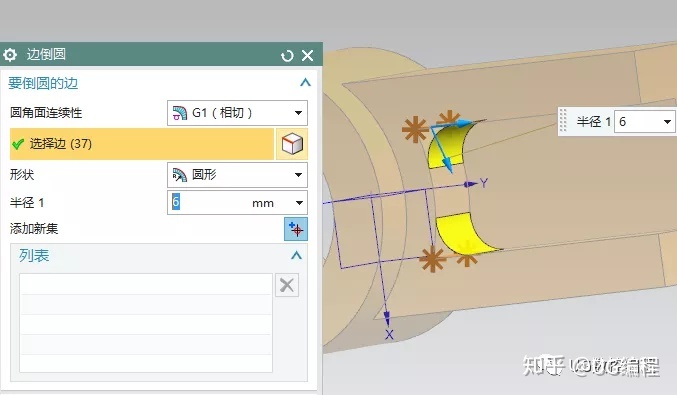

边倒圆，对棱边进行圆角，对于这种圆角最好不要直接添加，添加后，面的组成就相对比较复杂了，不便于替换等操作，一定做到分清步骤，精简操作

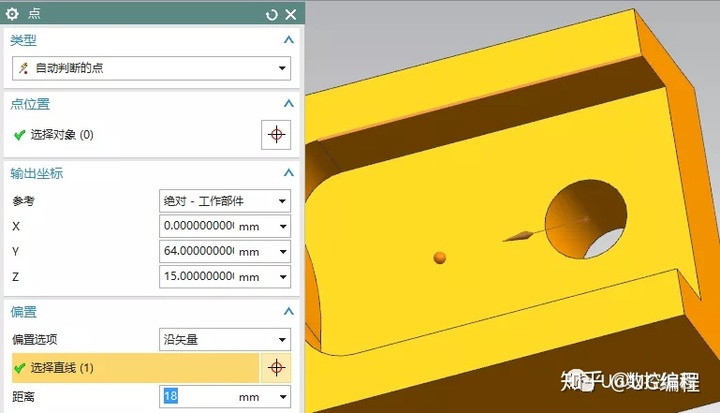

孔，以点构造器形式创建点，捕捉中点，单方向，选择矢量方式，这里没有出现矢量选择符号，也没有反向按钮，方向是选择后默认的，根据它确定距离的正负

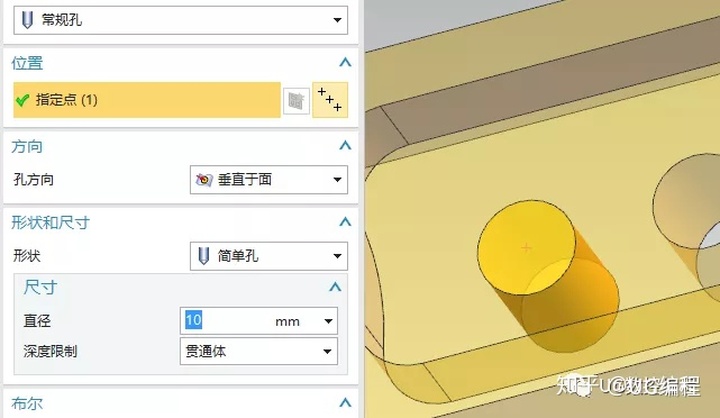

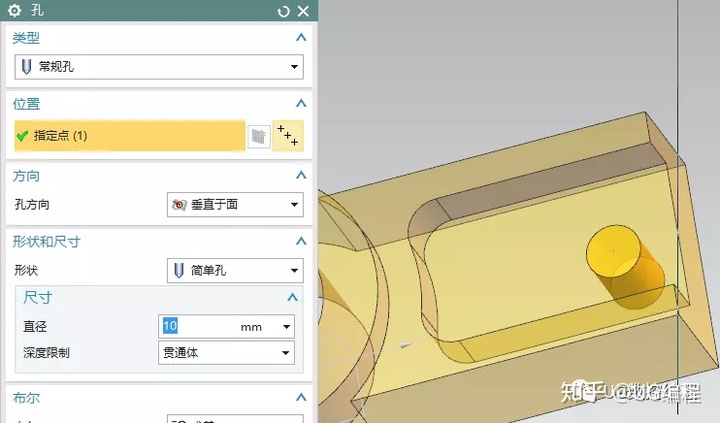

确定后，返回孔，设置直径，贯通或者直至下一个

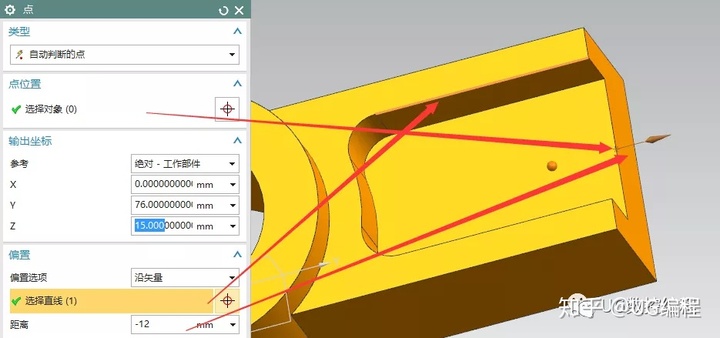

再次使用点方式，单方向，矢量，操作如上，一定根据方向箭头确定正负

确定后返回孔对话框

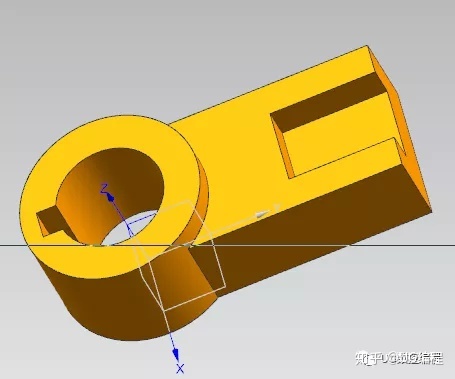

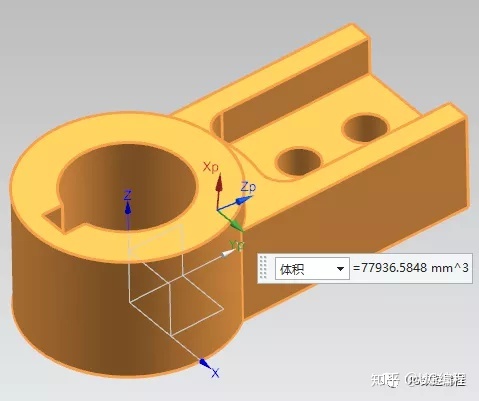

效果图及体积
