1    铝扣板安装节点

■ 方形扣板

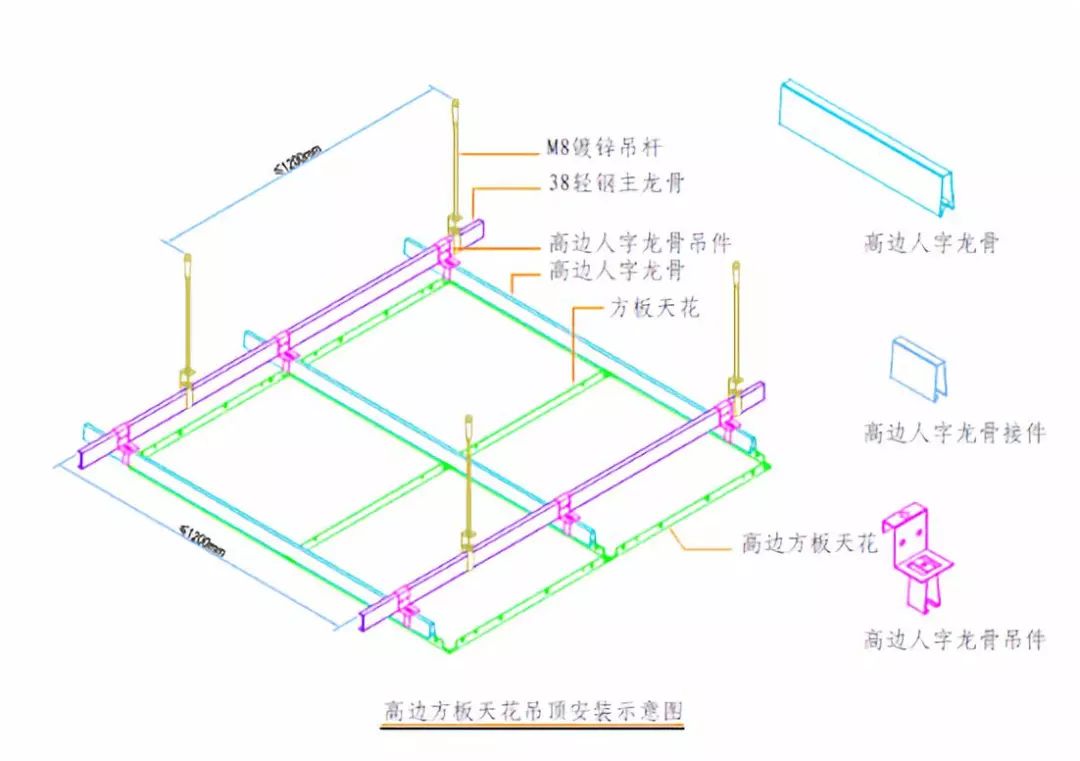

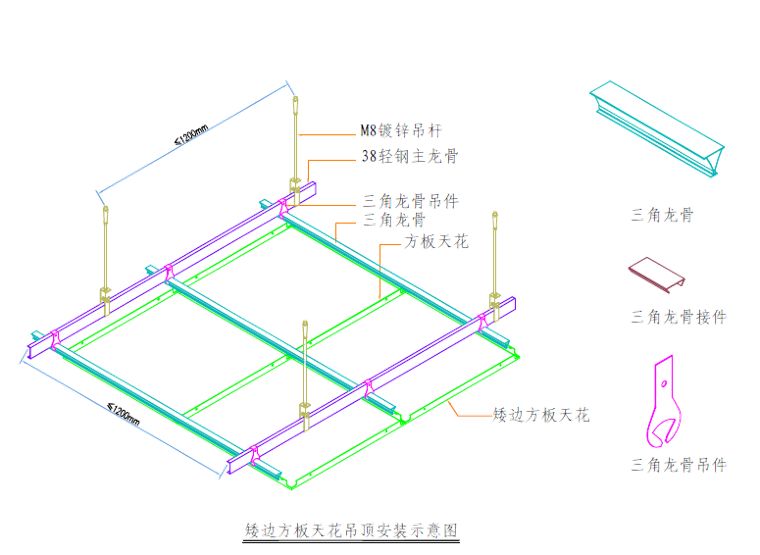

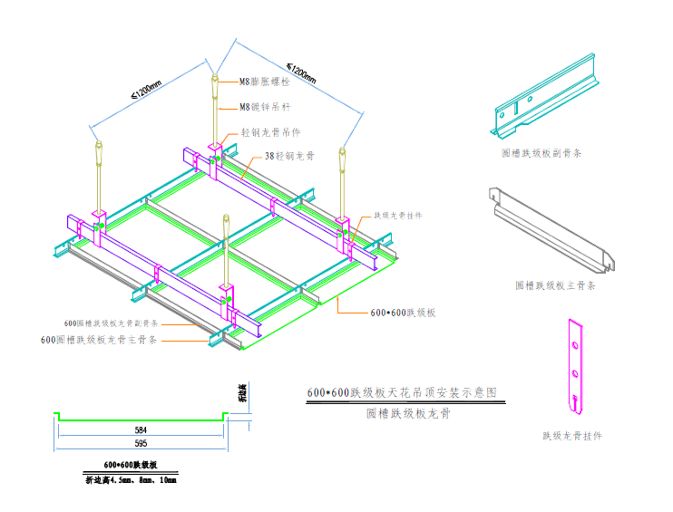

方形扣板一般尺寸为300—800不等，最大宽幅为600*1200，厚度一般0.4-1.2厚视尺寸要求来定。下图为几款典型的方形扣板安装示意图：

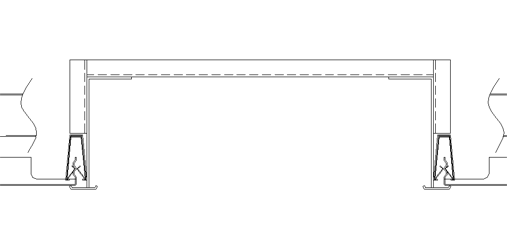

▲ 扣板和设备带收口示意图

■ 条形扣板

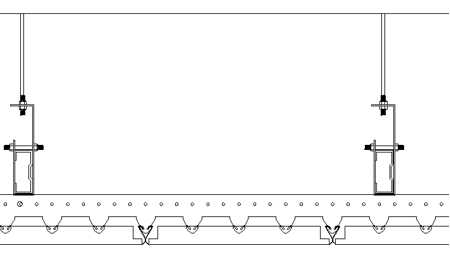

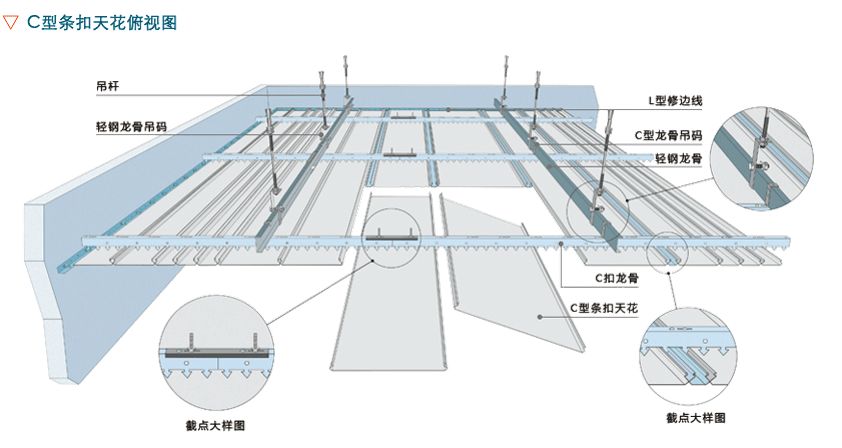

常规条形扣板安装节点如下图所示，一般宽幅比较小，常见为200mm、300mm宽，长度一般为2400mm，厚度在0.8-1.2不等。

如果尺寸较大必需保证厚度达到标准、或是背面衬瓦伦板或加强筋。

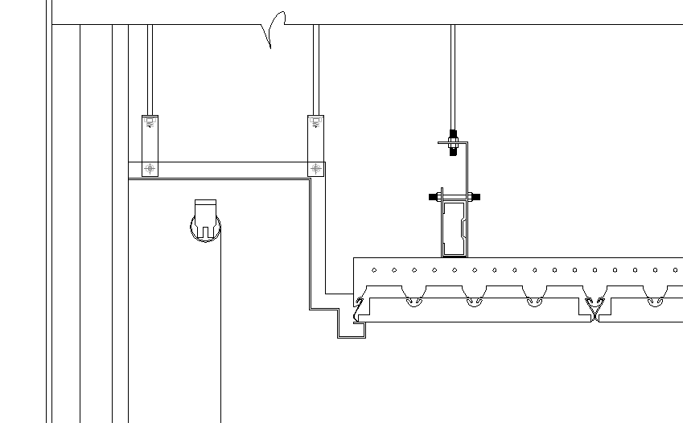

下图为条形铝板与窗帘处的收口示意图。一定要注意收口条尺寸要遮盖掉扣板10-20mm，防止条形板漏缝。

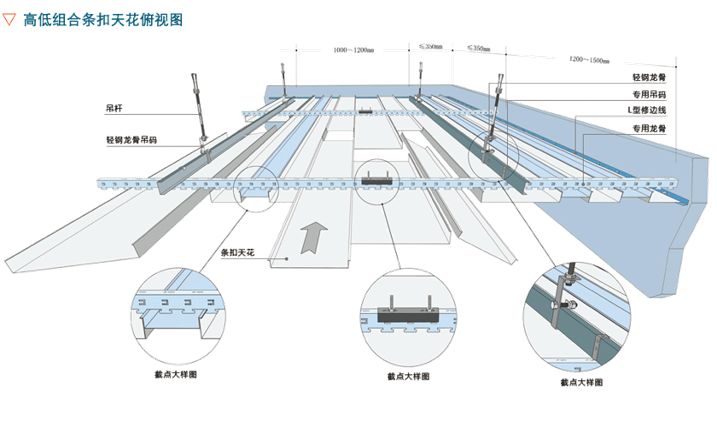

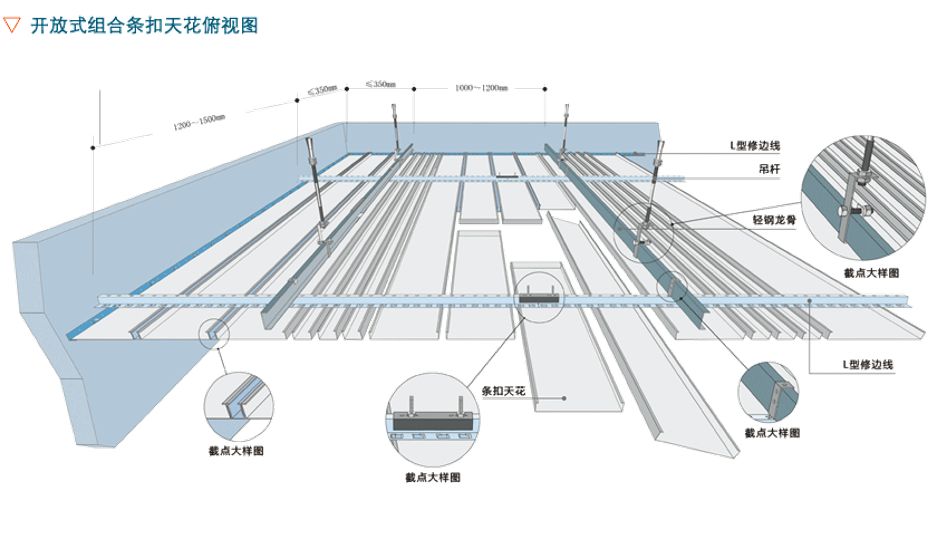

下图为扣板和墙体立面的收边条收口细节，下面几张为常规的几款条形扣板的安装示意图。(参照欧陆、博朗等品牌)

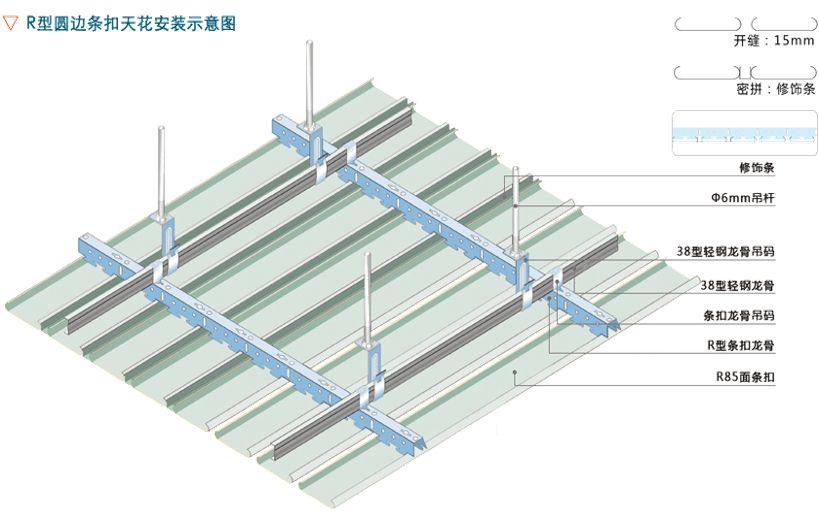

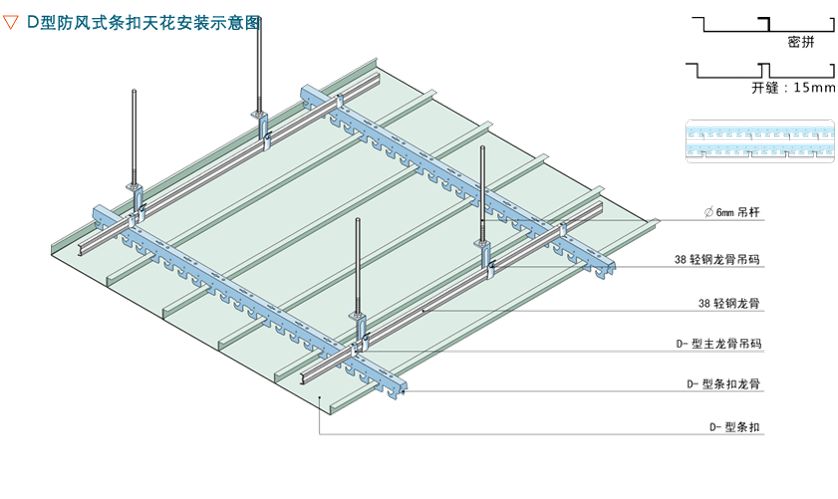

■ 以下图例都为暗藏卡扣式龙骨，暗藏龙骨铝板是密拼形式出现，安装时注意事项

◎  龙骨间距控制准确，不然会出现安装误差。

◎  安装次序是测量放线→固定吊杆→安装边龙骨→安装主龙骨→安装次龙骨、撑挡龙骨→安装饰面板→安装压条、收口条。

◎  注意收口条底边必需保证在同一水平面上，铝板才不会出现边缘倾斜。

◎  吊顶上的灯具、风口及检修口和其他设备，应设独立吊杆安装，不得固定在龙骨吊杆上。

■ 明装龙骨安装示意图

明装龙骨原理和矿棉板安装系统大致一样，龙骨既是结构受力的载体又是装饰收口工艺缝。

这类安装方式对龙骨的搭设要求较高，尺寸必需精准，不然铝板放置后会出现漏缝或是放置不进去。
