b丅151组成的充电器电路_七款12v充电器电路图

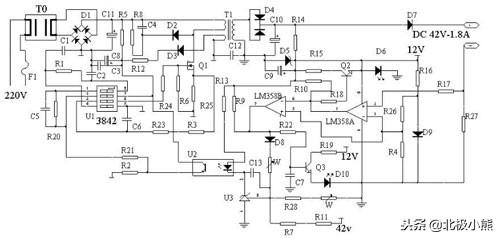

简易12v充电器电路图(一)

简易12v充电器电路图(二)

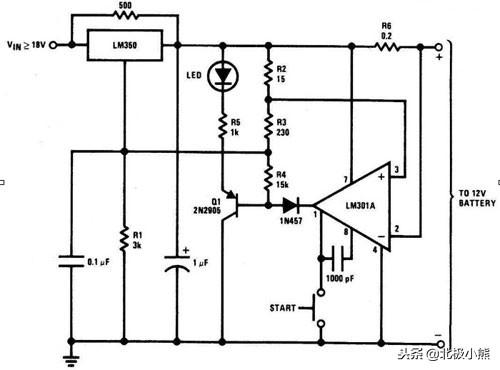

对于胶体电介质铅酸蓄电池来说，该电路是一个高性能的充电器。该充电器能够迅速地为电池充电，且当电池充满时，它可迅速地断开充电。最开始的充电电流限制在2A。随着电池电流和电压的增加，当电流增加到150mA时，充电器就会调整至较低的漂浮电压，以防止过度充电。

简易12v充电器电路图(三)

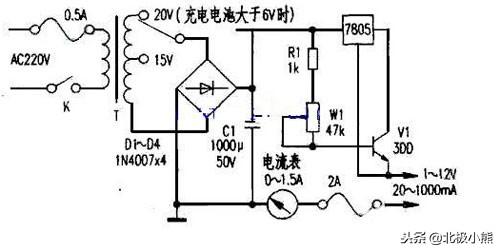

如图所示，该电路由7805构成恒流源电路，通过大功率三极管进行扩流。

简易12v充电器电路图(四)

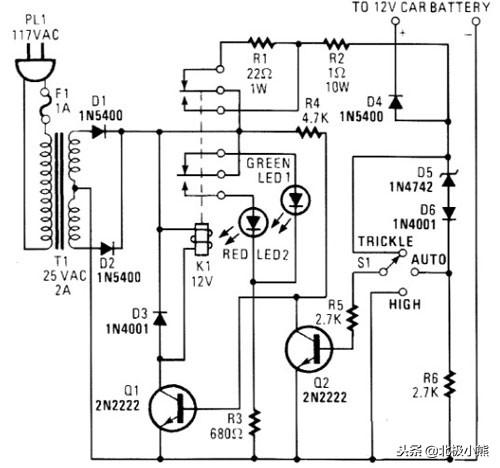

不管是一个低电流(50毫安)，还是高电流(1安培)，该电路都有能力提供。你可以选择手动充电或者自动模式。当电流很低的时候，你可以在选择高电流充电之前先用低电流。如果电池的电压过低，齐纳二极管D5将有足够的电流来产生一个穿过R6的电压从而使得Q2开启。

简易12v充电器电路图(五)

锂电池在充电过程中需要控制它的充电电压和充电电流并精确测量电池电压，根据锂电池电压将充电过程分为四个阶段。阶段一为预充电，先用0.1C的小电流对锂电池进行预充电，当电池电压≥2.5V时转到下一阶段。阶段二为恒流充电，用1C的恒定电流对锂电池快速充电，点电池电压≥4.2V时转到下一阶段。阶段三为恒压充电，逐渐减小充电电流，保证电池电压恒定=4.2V，当充电电流≤0.1C时转到下一阶段。阶段四为涓流充电，恒压充电结束后，电池已经基本充满，为了维持电池电压，可以用0.1C甚至更小的电流对电池进行补充充电，到此锂电池充电过程结束。

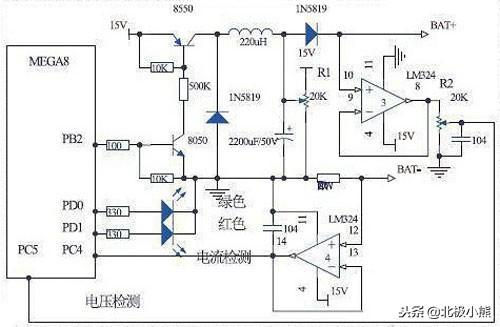

本系统主要有微控制器、电压检测电路、电流检测电路、电池状态指示电路和充电控制电路组成，电路原理图如图所示。

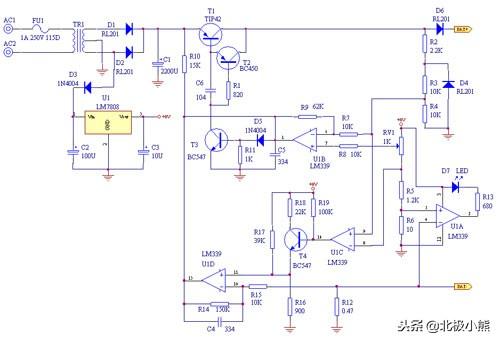

简易12v充电器电路图(六)

简易12v充电器电路图(七)

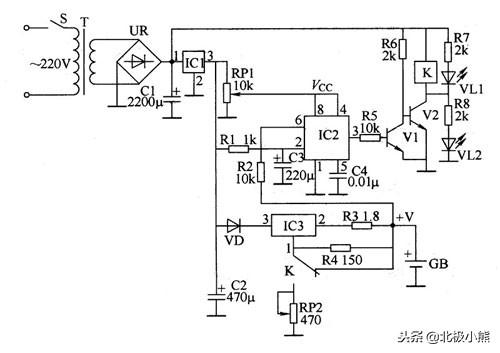

用555时基集成电路制作的锂离子电池充电器，它具有恒流充电/恒压充电自动转换功能，当电池端电压低于4.2V时采用恒流充电方式，而在电池端电压充至4.2V时会自动转为恒压小电流(60mA)充电方式，不会出现电池过充电。
