模板设置设置办法通常都习惯把所有加工方法与参数以及刀具设置好，然后加载到模板里面去，这样做如果有个别程式需要更改刀具，那还要重新设置转速以及进给率，这就显得略为麻烦！下面为大家讲解一下如何设置刀库可以自动加载转速，进给率，步距与下刀量。

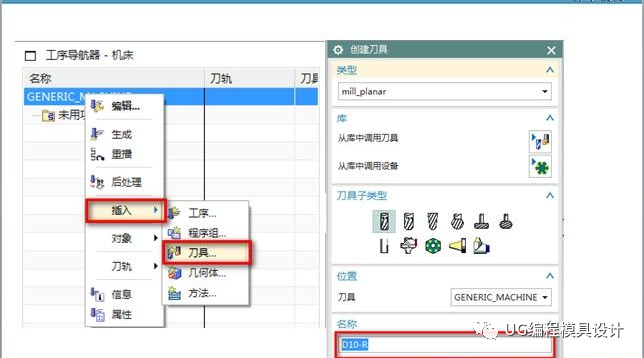

1新建一个文档，最好放在模板放置目录如：安装目录\NX 10.0\MACH\resource\template_part\metric下，并新建刀具，如下图：

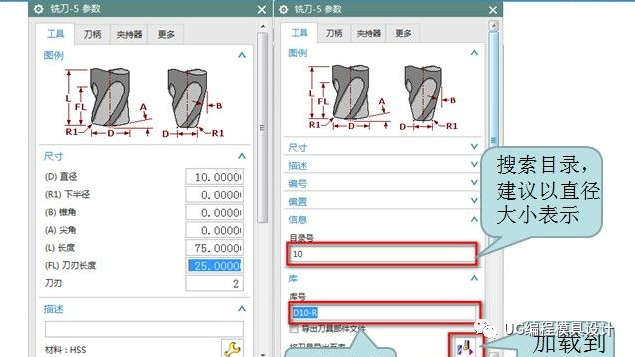

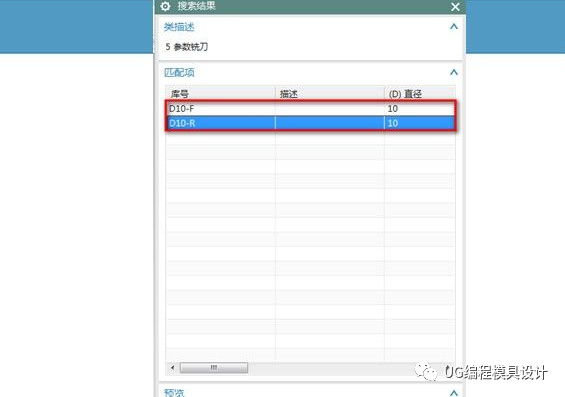

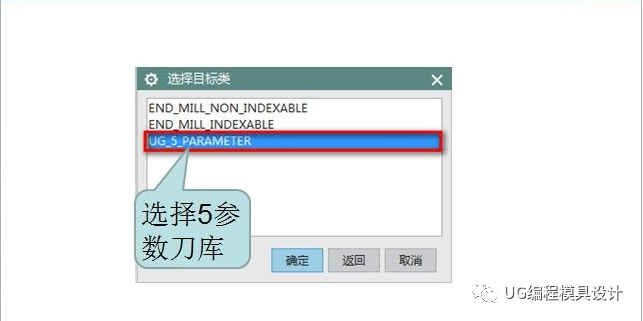

2 刀具参数设置完成加载到刀库里面去，如下图:

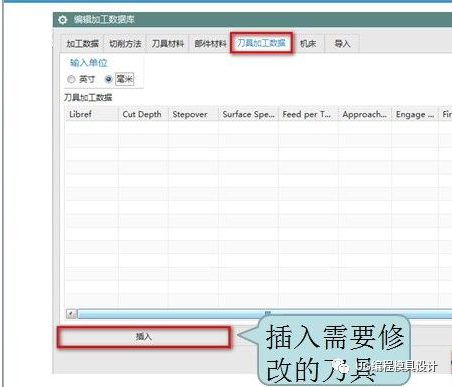

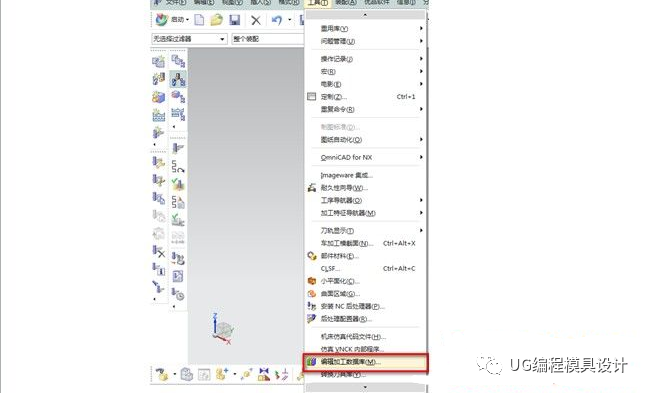

3 同样的方法建立其它刀个并在工具－编缉加工数据库里填入刀具的加工参数，如下图：

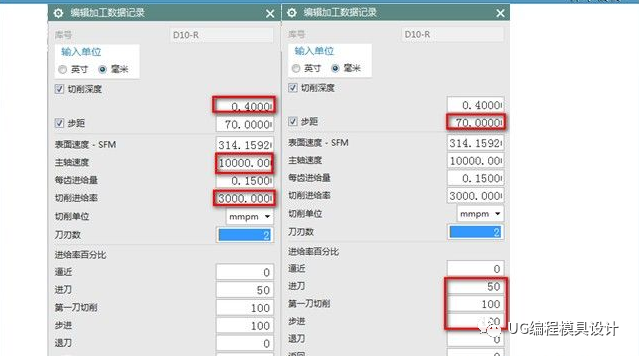

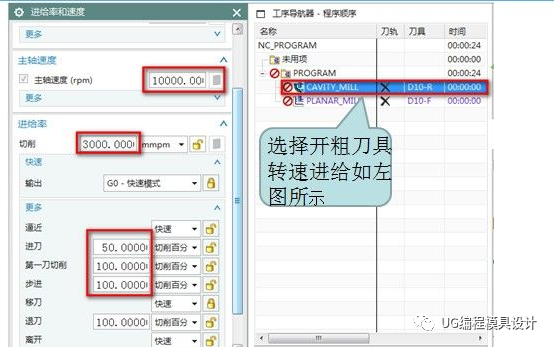

4 转速，下刀量与切削进给率按常量输入，步距进按刀具直径百分比计算，进刀，第一刀切削，步进按切削进给率的百分比计算，如下图:

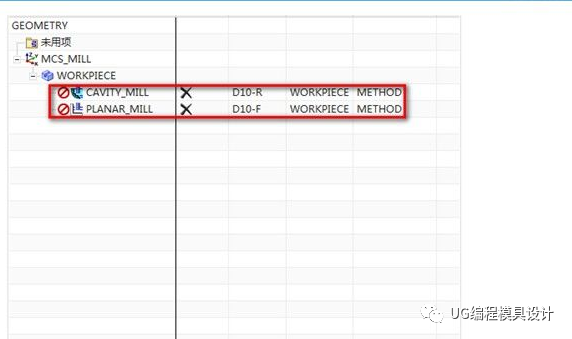

5分别建立加工座标，几何体与加工策略，如下图:

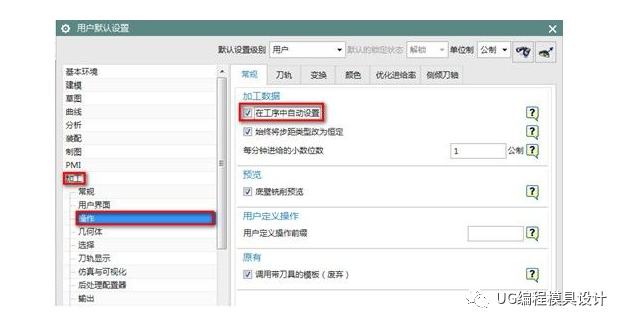

6  在加载模板前，在文件－实用工具－用户默认－加工－操作－加工数据，检查在工序在自动设置是否打勾，如下图：

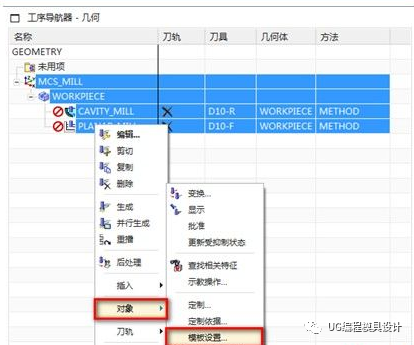

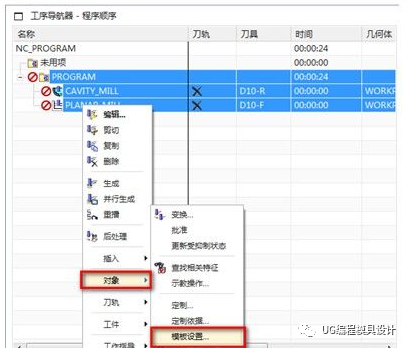

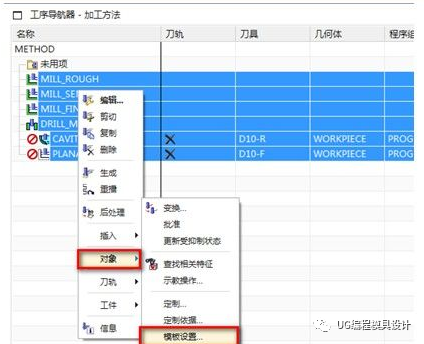

7 分别以程式组，刀具，几何体与加工方法加载到模板里面去，如下图：

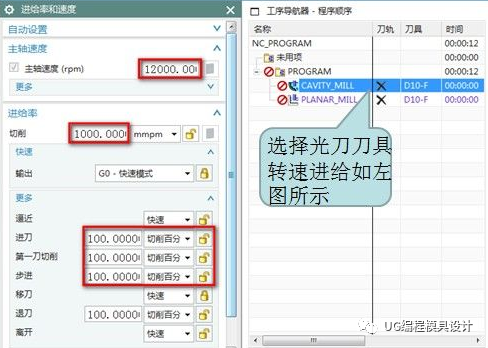

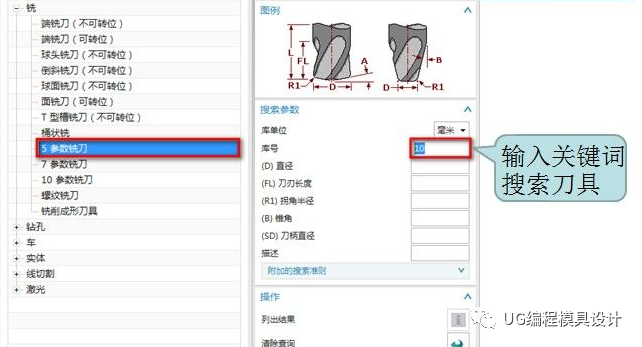

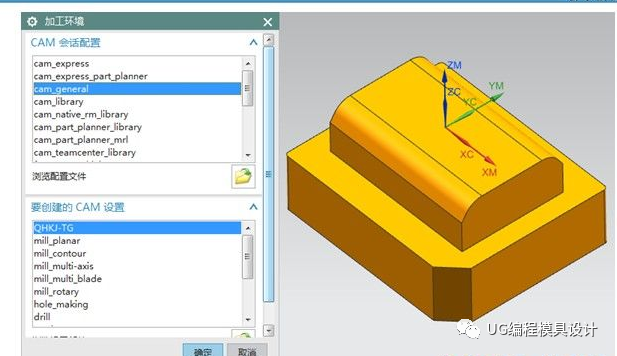

8打一个图档加载模板并检查刀库设置是否正确，如下图：
