本文分享了Rhino建模中的图层管理方法，对比了SU与Rhino图层功能的区别。推荐了Rhino全屏左手键建模结合鼠标中键辅助进行图层管理的高效工作流程，并介绍了如何通过编写巨集实现这一操作。此外，还提及了在SketchUp中使用layer panel插件增强图层管理的功能。
之前分享的rhino经验中提到的图层管理的个人习惯，有很多人问，这里详细分享一下自己的一个图层管理习惯和方法，只是自己的建模习惯，并不一定有多好，仅供参考。
关于图层问题，我还是从SU和rhino的对比说起。
图层，在任何二维三维软件中都是一个必不可少的概念，很多软件的图层在功能方面有着很多的相似性，但SU和rhino的图层却差别很大。

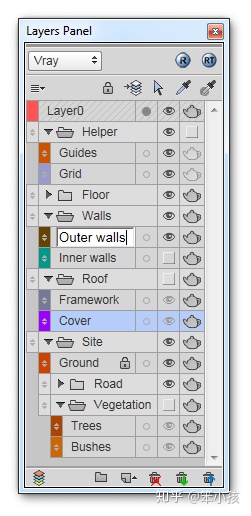

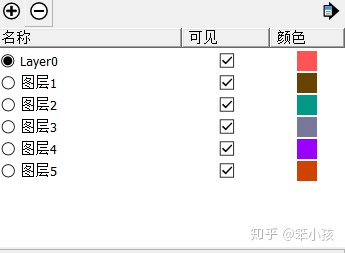

1、SU的图层功能显得很鸡肋，图层面板也很简单，即使平时经常用SU辅助设计，却很少用图层来管理模型，因为SU的组件功能实在太过强大，也足够方便，这也是SU的优势所在。可能是为了弥补SU图层过于简陋的缺点，国外开发者开发了一个名为layer panel的插件，仿照PS的图层功能，做了一个PS版的SU图层管理器。
看似很厉害，可是个人感觉，并没有什么用，这里仅做分享。
这里顺便推荐一个SU的图层插件，Layer watcher,图层监控，作用很简单，就是提醒新手把线面元素至于0层，减少和避免因为建模图层管理不规范而带来的一系列问题，线面元素置于0层，也是一个很重要的SU建模要点。适合新手了解使用。
详细介绍见：Layer Watcher (图层监控)（具体使用方法视频见本文末）

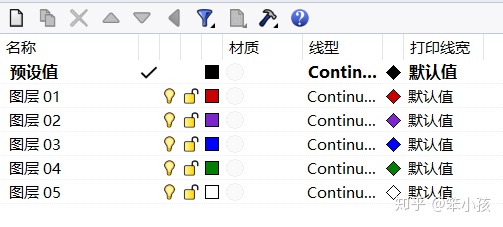

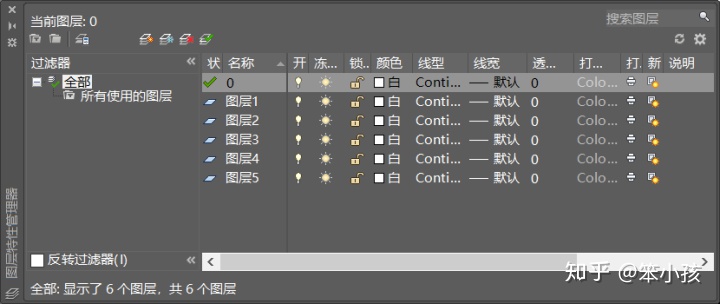

2、Rhino的图层类似于CAD图层，尤其是在建筑建模中，合理管理图层显得尤为重要，而不是像SU的图层那样可有可无。
但是，由于目前本人很少完全在rhino平台上完全全部的建模工作，只是用rhino建一些SU难以创建的复杂构件，因此，对于图层的分类要求大大降低，通常只需要几个图层，管理一些建模过程中产生的线面元素即可，又因为，平时基本上是用快捷键建模，而非用鼠标中键调出弹出面板，因而中键就用来管理图层，即：
rhino全屏左手键建模+鼠标中键辅助图层管理
以下是正文部分：
①命令内容
这里，就分享一下如何用鼠标中键管理图层，个人习惯，可能不具参考性。

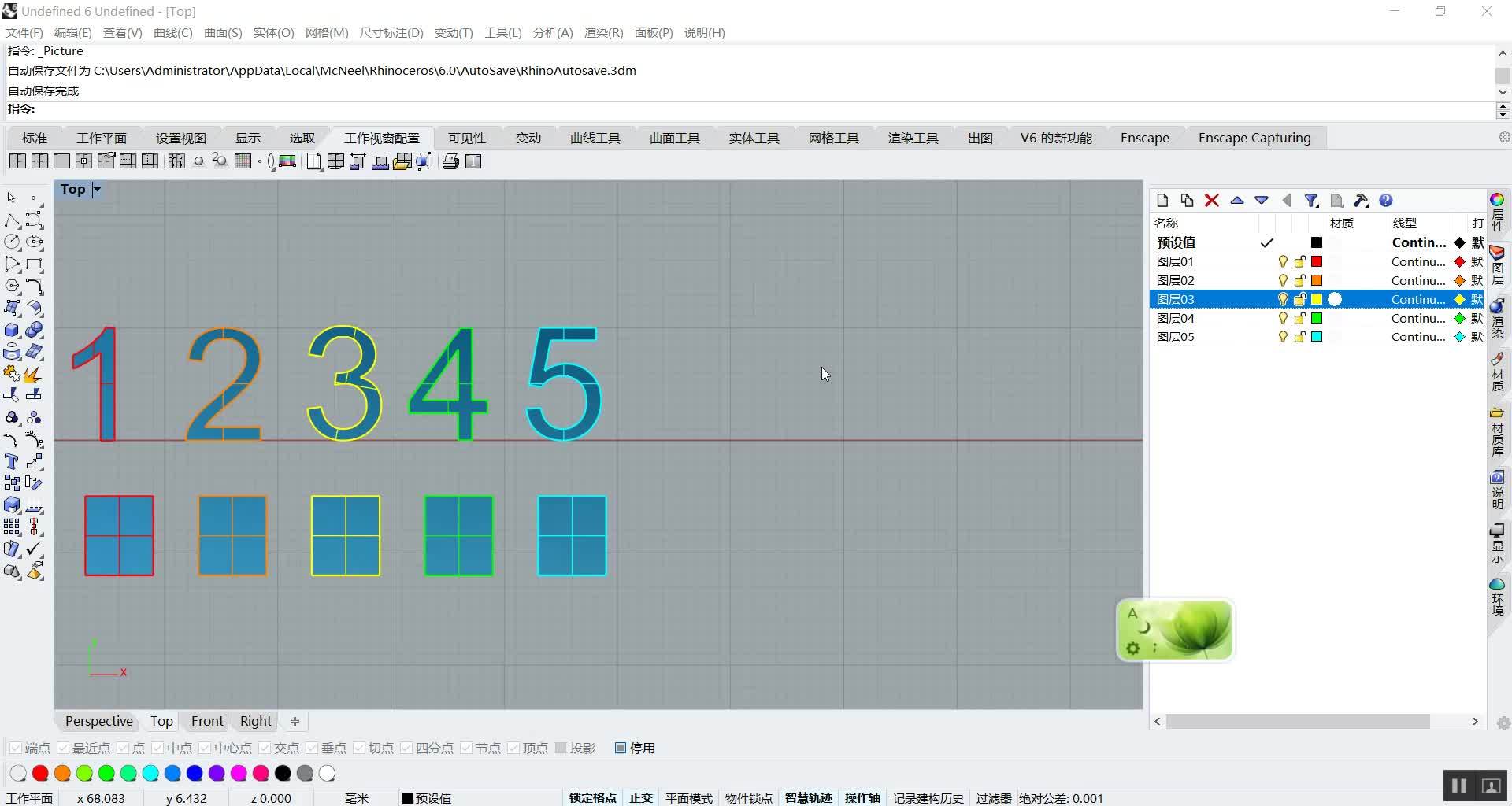

先看视频演示：

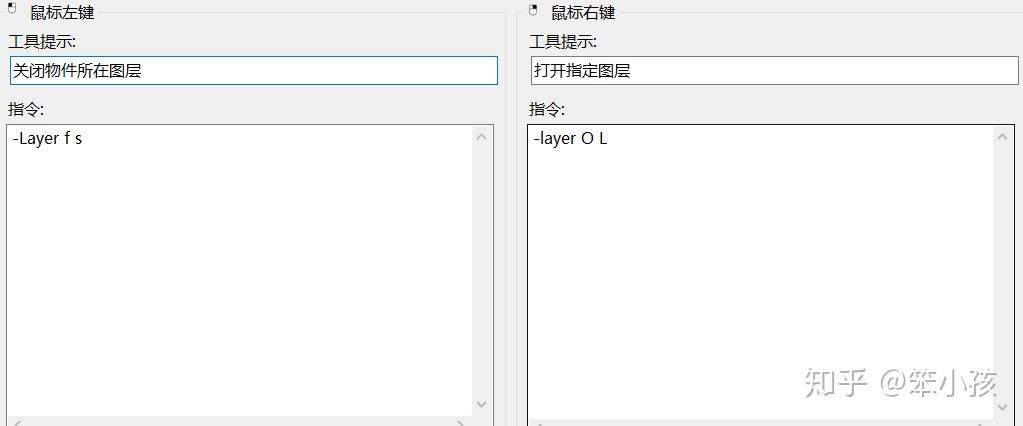

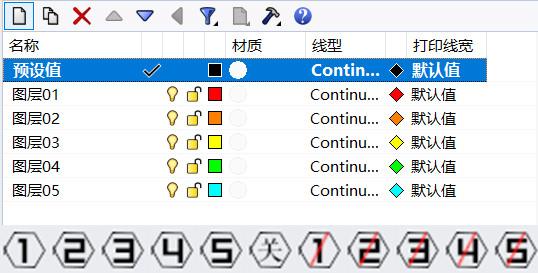

实现方法也很简单，通过编写几个类似的巨集即可。巨集指令内容如图所示。
②图标制作
图标的制作也很简单，稍微学过rhino的应该都会，只要随便拿出一个图标进行修改即可。由于RH图标有三个尺寸，所以在做图标时最好也做三个尺寸的，分别是16X16,24X24,36X36像素。

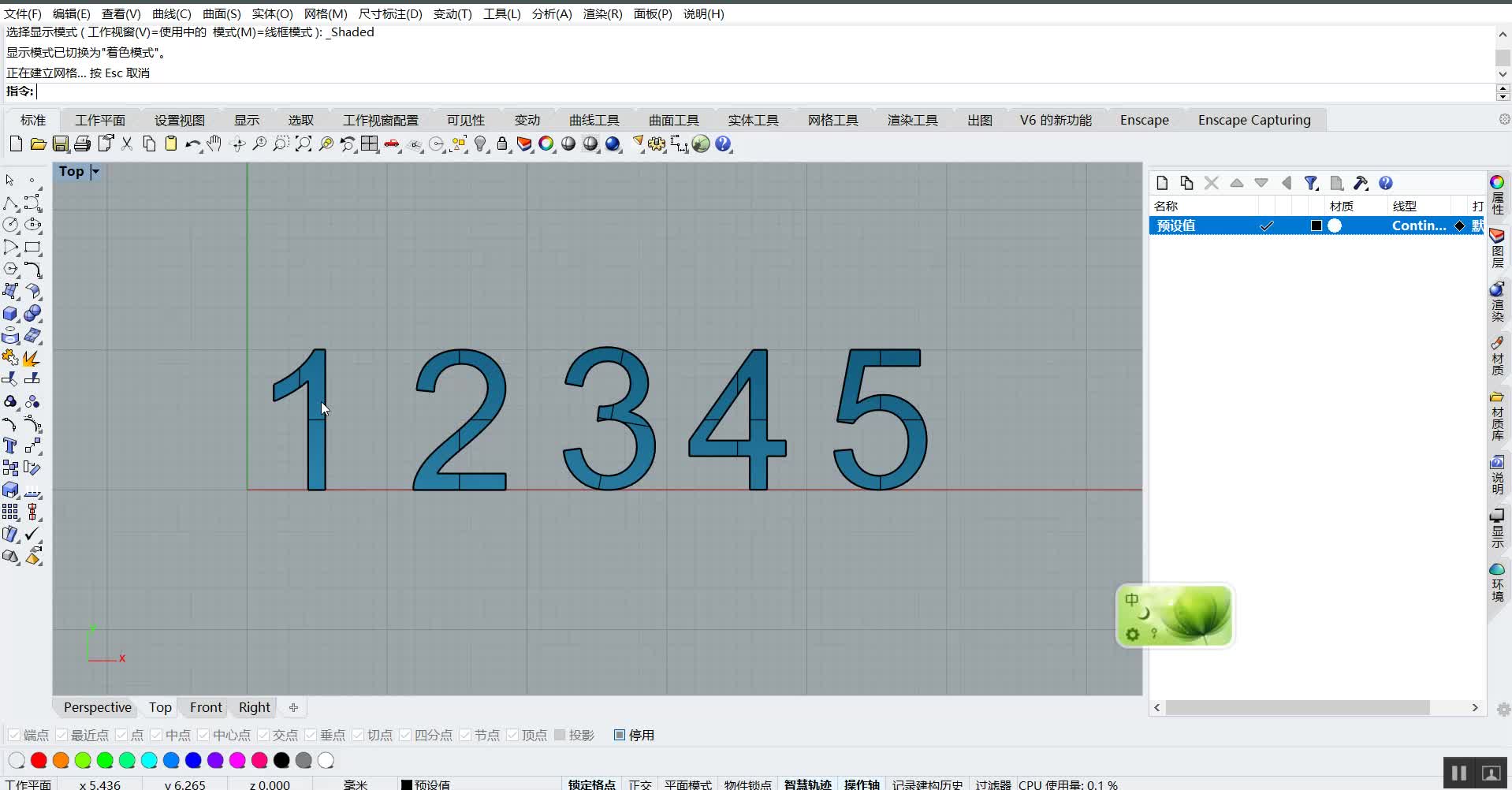

简单演示一下
以上。

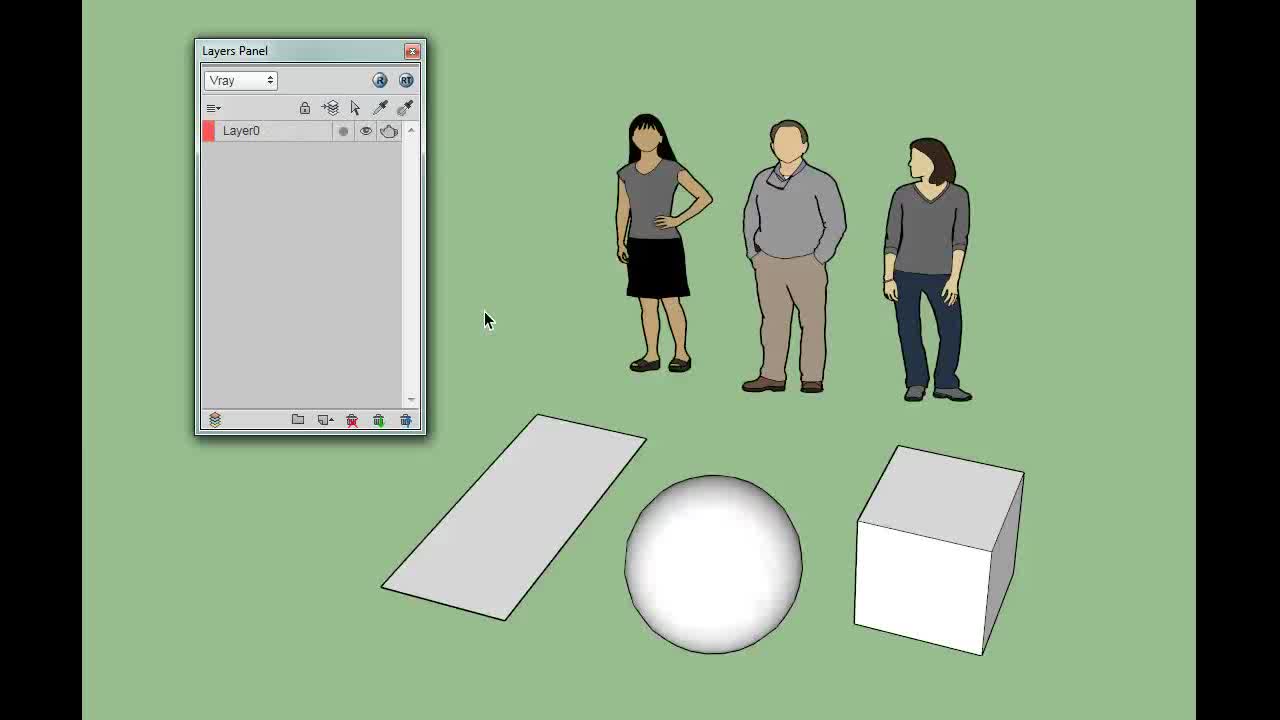

最后附上，文中提到的在SU中利用layer panel管理图层的演示视频，有需要者下载使用。
以下视频来源与网络：
