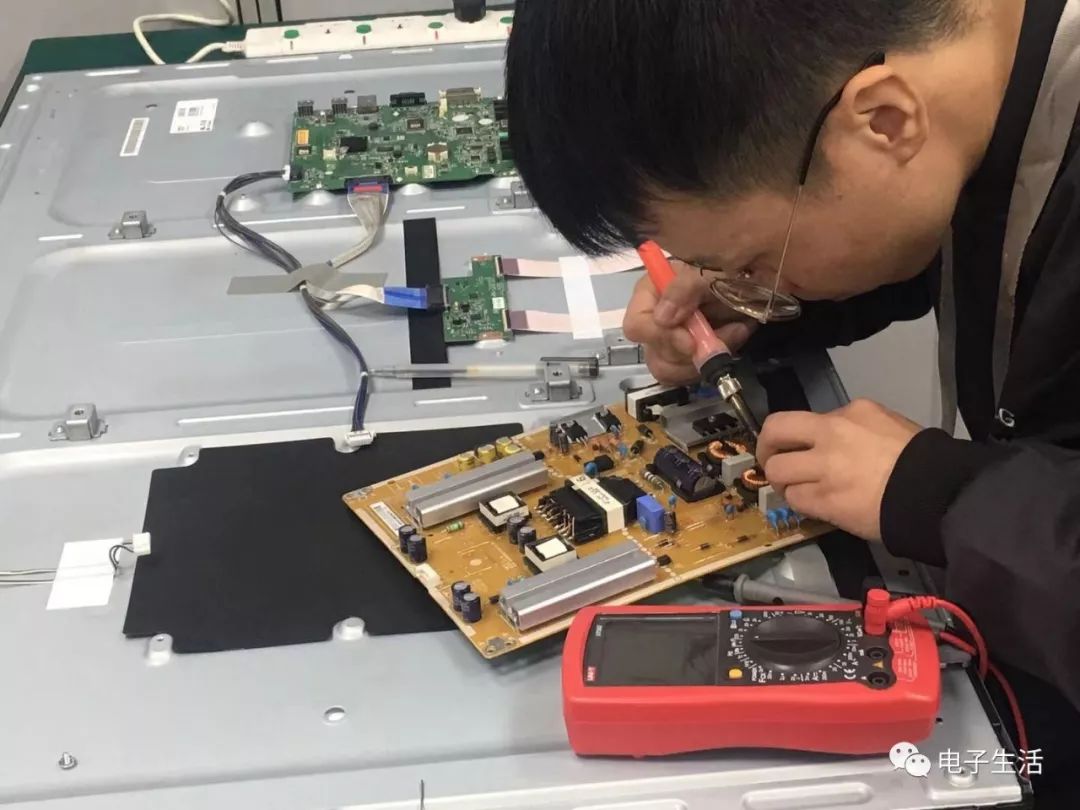

1、液晶电源通电后,副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。 当按"待机"键后，CPU输出开机电平，PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V)后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。 2、什么是PFC电路呢？PFC电路说白了就是把桥堆整流后的+300V电压升高到+375V----+400V。 这也是液晶电视的电源与CRT电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同,都一样。 测得大滤波电容330U/450V两端电压为+375V---+400V，则表明功率因数校正电路工作正常，如果测得电容两端电压为+300V，说明PFC电路未工作，主查PFC振荡集成电路。 3、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。 再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。 如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC。 4、40英寸以下的一般输出+5V、+12V、+24V三组电压；40英寸以上的一般输出+5V，+12V，+18V，+24V四四组电压。 其中+5V为待机电压，+12V供数字板，+18V供伴音，+24 V供背光板。 在实践维修中，只要各组电压一样，功率一样的电源板都可以代换。 5、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接(或将一只1.5K左右的电阻与副电源的+5V输出端相连)，整机就处于开机状态，各路电压均有输出。 在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。 所以在+24V输出端上你可以接一只电动自行车的36V灯泡作假负载(或在+12V输出端接一只摩托车灯泡作假负载)即可。 6、保护电路，在液晶彩电开关电源中，除具有常见的尖峰吸收保护电路外，还设在+24V、+12V和+5V电压的过压，过载保护电路，其保护电路多采用四运算放大器LM324，四电压比较器LM339，双电压比较器LM393或双运算放大器LM358，过流过压保护电路，在维修时可脱开不用，如果电压恢复正常，说明保护电路引起，这时要分步断开是哪路起作用，然后再进行维修。
7、开机前，先确认有无炸件，电容鼓包现象，如有应先更换并把相关的器件全部都测量一遍。 建议更换所有损坏器件后试机时，最好把原机保险丝除掉，接上一个220V/100W的灯泡，这样可以有效防止再次炸件。 8、主开关电压+24V或+12V的输出电流较大，对整流二极管要求较高，一般采用低压差的大功率肖特基二极管，不能用普通的整流二极管替换。另外接负载后，电压反而上升，多属于电源滤波不好引起。
9、电源带负载能力差，首先要测一下PFC电压是否正常(380v)，如果正常，问题就在电源厚膜上，通常是电源厚膜带载能力差引起，这一点请大家注意。
10、电源板上贴有黄色三角形标记的散热片以及散热片下面的电路，均为热地。严谨直接用手接触！注意任何检测设备，都不能直接跨接在热地和冷地之间！
