最近老遇到有人问一些真空法兰结构的事，比如什么叫CF法兰？什么是KF法兰？什么是ISO法兰？而ISO法兰又分ISO-K和ISO-F。那么它们之间又有什么区别和联系？的确，这些法兰都是真空系统设计中常用的的法兰标准，非专业人士的确也容易混淆，所以在这里就将三种法兰的结构，适用的标准一一列举出来，希望对大家有所帮助。

1、CF法兰

CF法兰的英文名是Conflat Flang。它是一种用于超高真空中的法兰连接，是一种金属静密封，可以承受高温烘烤。

公称直径尺寸包括：DN16, 40, 63, 100, 160, 200，250

适用的真空度最高达10^-12 mbar

法兰密封材料通常为Viton、PTFE、无氧铜等

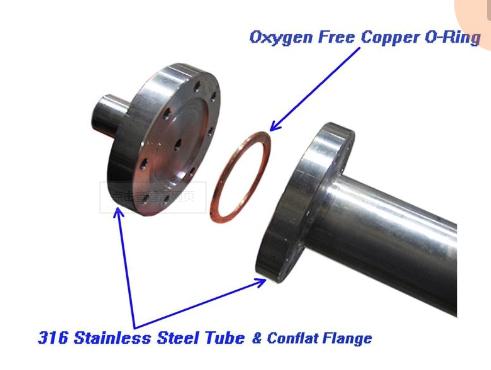

法兰通常为304、316不锈钢等，具体见下图所示：

CF法兰适用真空标准：

GB/T 6070-2007 真空技术 法兰尺寸

GB/T 6071-2003 超高真空法兰

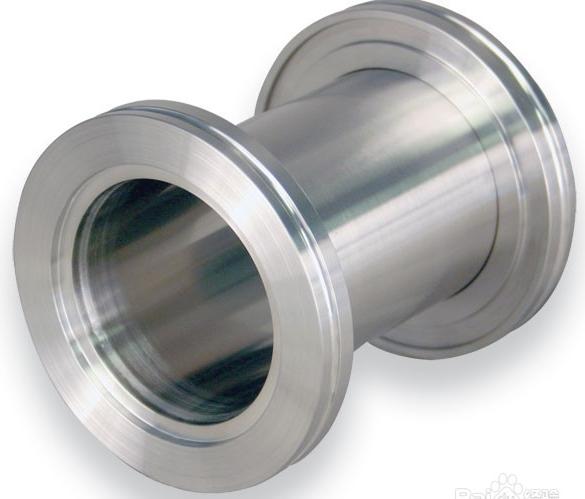

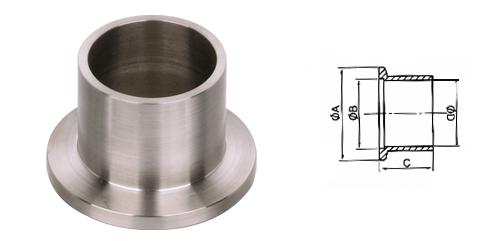

2、ISO-KF

ISO-KF是应用在真空系统中的一种快卸法兰。他由以下几个元件构成：两个成对称分布的KF法兰、O-Ring、定心支架、卡箍。勿需使用别的工具，只要简单地用手拧动碟形螺母就可以松开或压紧联接。

ISO-KF真空接头是小尺寸的快装法兰接头.公称直径尺寸包括：DN 10, 16, 25, 40， 50。

制造标准包括：DIN 28403，ISO 2861

适用的真空度最高达10^-8 mbar。

法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝等

法兰通常为304、316不锈钢等

ISO-KF 真空接头通常由法兰(flang)、快夹(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成，见下图。

ISO-KF适用真空标准：

GB/T 4982-2003 真空技术 快卸连接器 尺寸 第1部分：夹紧型

GB/T 4983-2003 真空技术 快卸连接器 尺寸 第2部分：拧紧型

3、ISO法兰

ISO法兰和配管可用于从大气压到高真空，经常装拆的各种应用中。一般管子的直径超过50mm(2英寸)。如果使用氟橡胶O形圈，可以承受150℃烘烤。

ISO法兰常用的两种形式是ISO-K和ISO-F

ISO-K和ISO-F真空接头是大尺寸的真空接头，公称直径尺寸包括：DN 63, 100, 160, 200, 250, 320, 400, 500 和630

制造标准包括：DIN 28404 ，ISO 1609

可应用在要求真空度高达10^-8 mbar的场合。

法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝丝等

法兰通常为304、316不锈钢等

a、ISO-K真空接头通常由法兰(flang)、法兰爪(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成，见下图。

b、ISO-F真空接头通常由法兰(flang)、密封圈(O-Ring)、中心定位环 (centering ring) 组成，与ISO-K不同的地方是法兰用螺栓坚固。
