市政工程图样分类 1.基本图 2.详图
![4ee78a0d81d63c3d3838cd4604f81449.png](https://i-blog.csdnimg.cn/blog_migrate/ac27ec554b53cef0f007f796ac59bf04.jpeg)
手把手教您道路施工识图,非常全面
![62f5212666364460b1881cc426fd9a89.png](https://i-blog.csdnimg.cn/blog_migrate/c93667ef46ccaee276555c818ecc7ae4.jpeg)
手把手教您道路施工识图,非常全面
识读工程图的注意事项
1、熟悉图样基本规格,了解工程构筑物的基本构造; 2、记住常用图例;
点我关注3个实用工程类公号。 3、由粗到细、由大到小; 4、结合各类图纸; 5、结合实际。

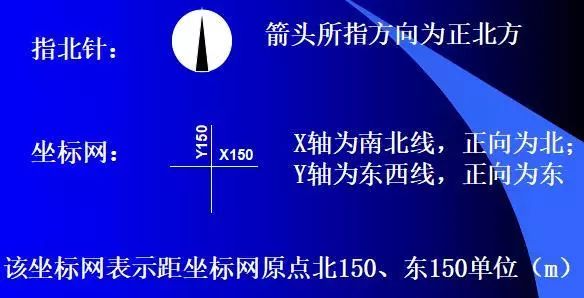

市政工程常用图例
![343c8f3bf74d5f89ba298d4d54e749de.png](https://i-blog.csdnimg.cn/blog_migrate/4d39829ea3f0fb87d847d8aabe59b259.jpeg)
手把手教您道路施工识图,非常全面
道路工程图

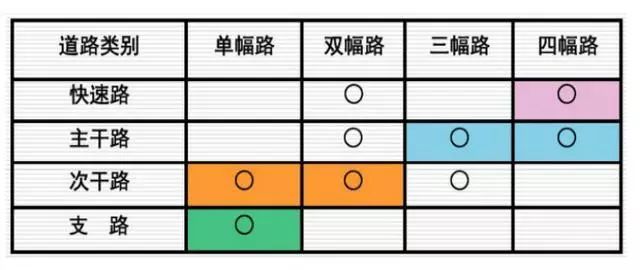

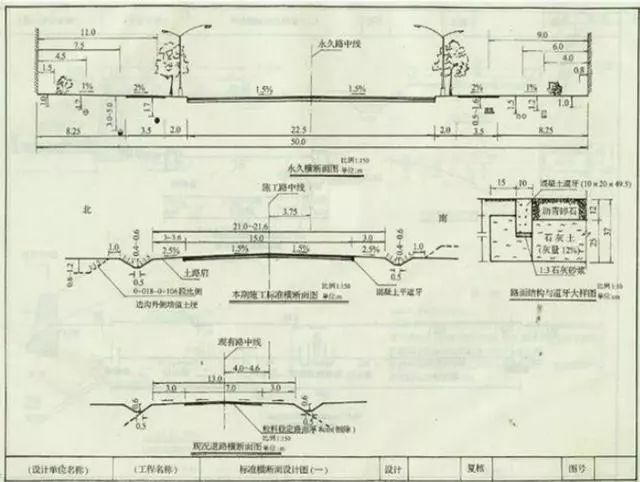

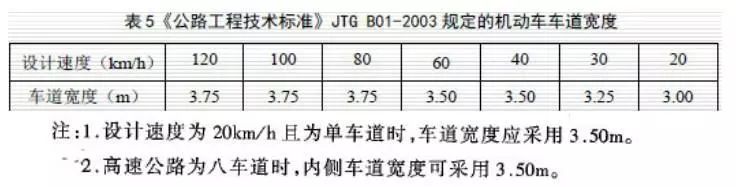

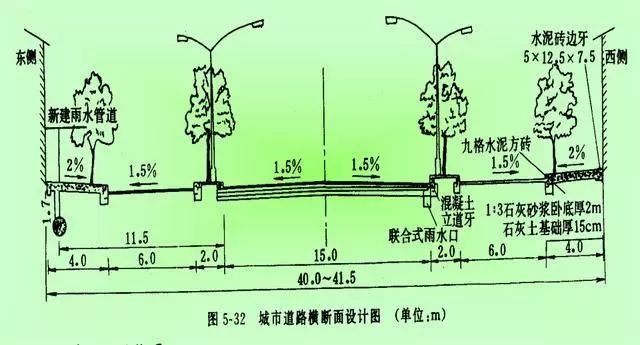

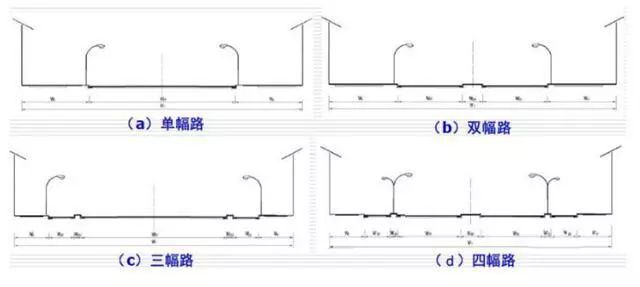

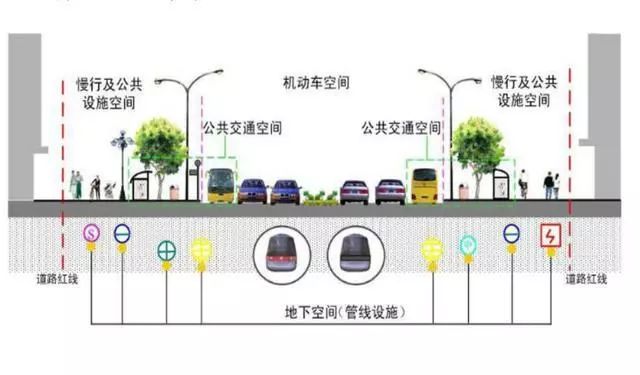

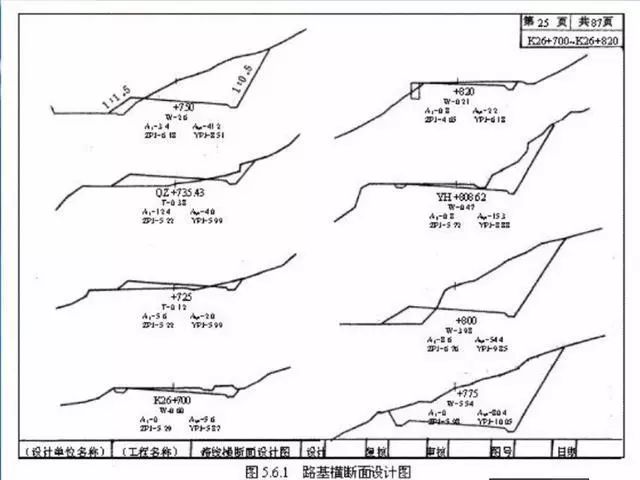

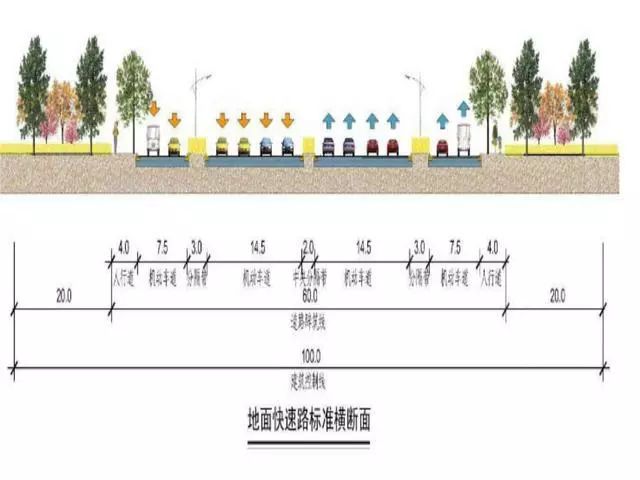

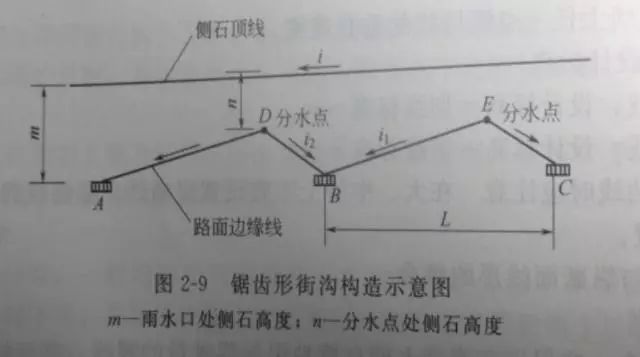

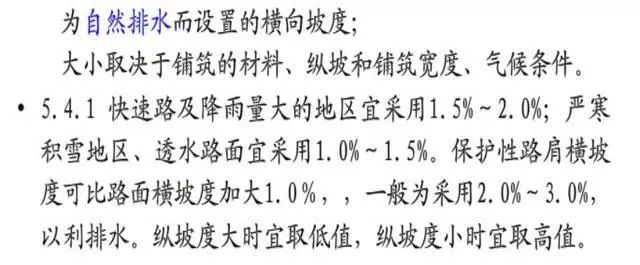

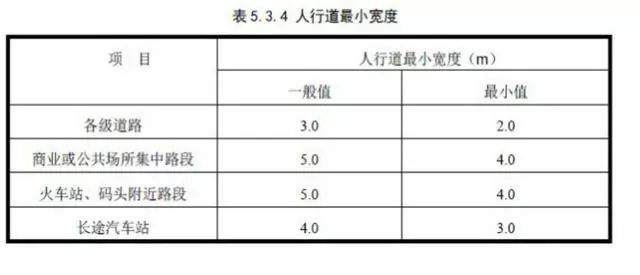

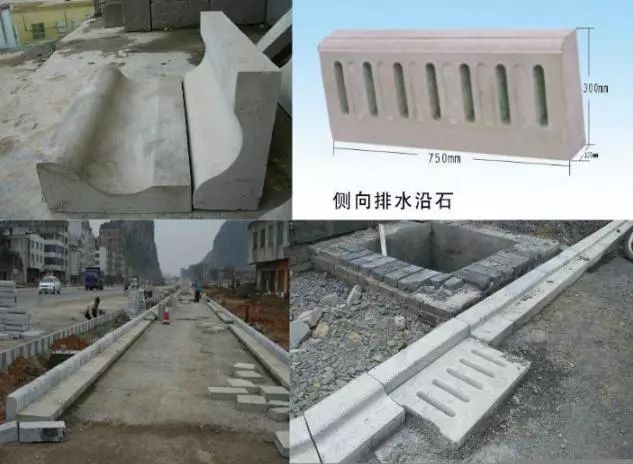

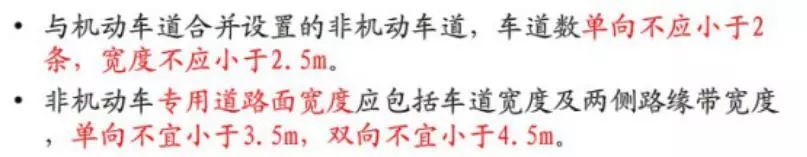

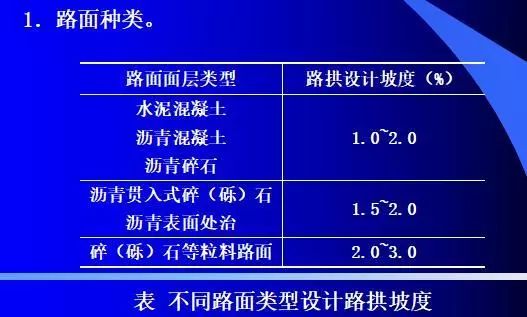

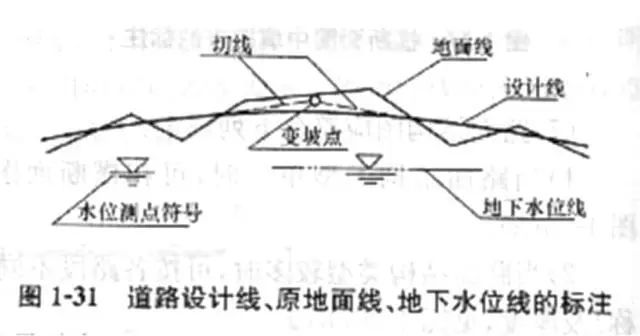

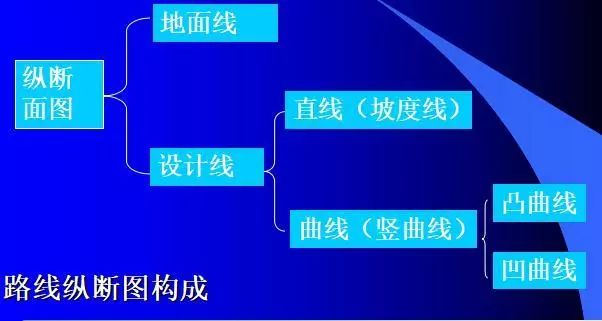

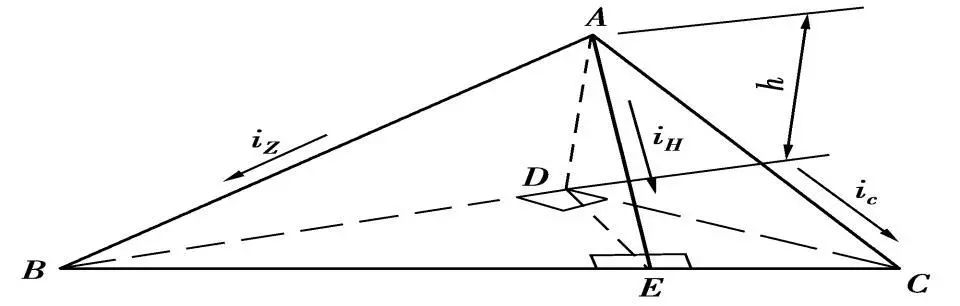

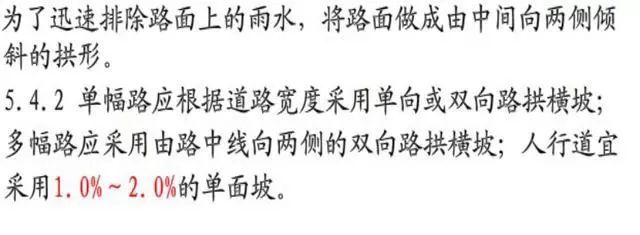

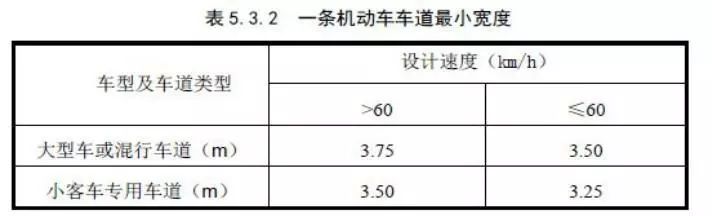

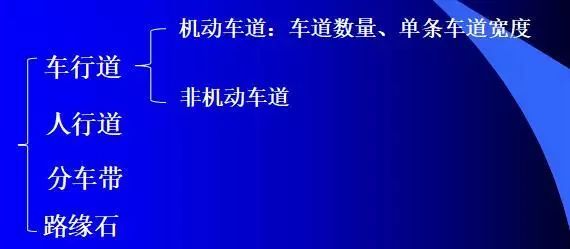

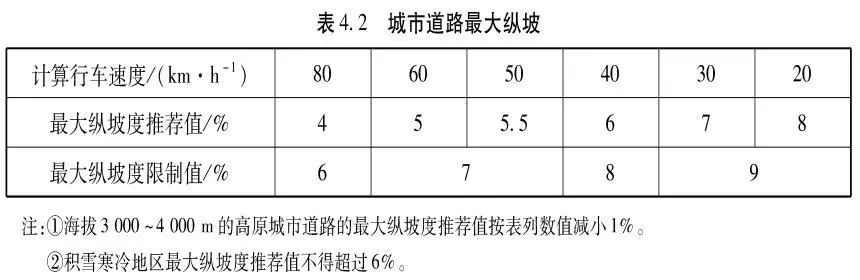

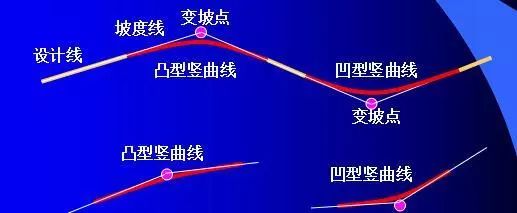

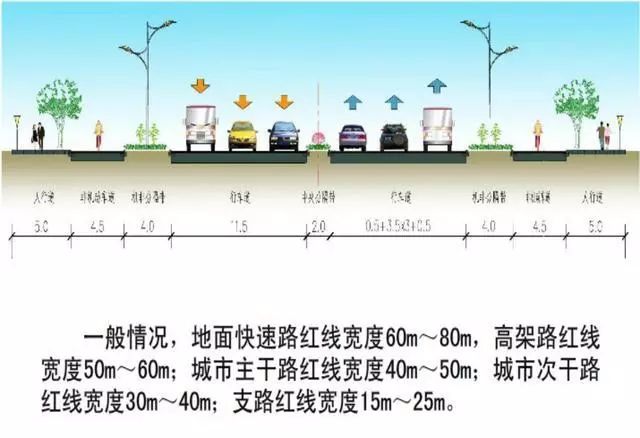

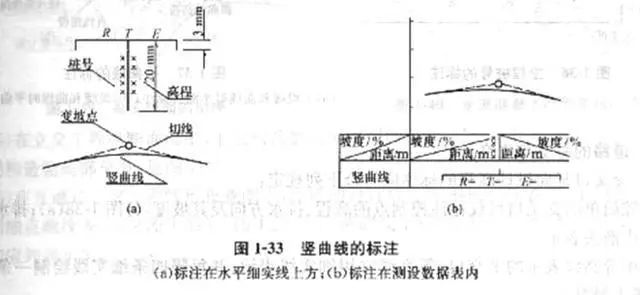

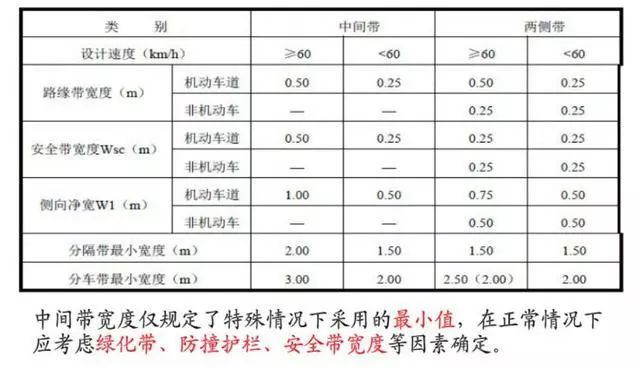

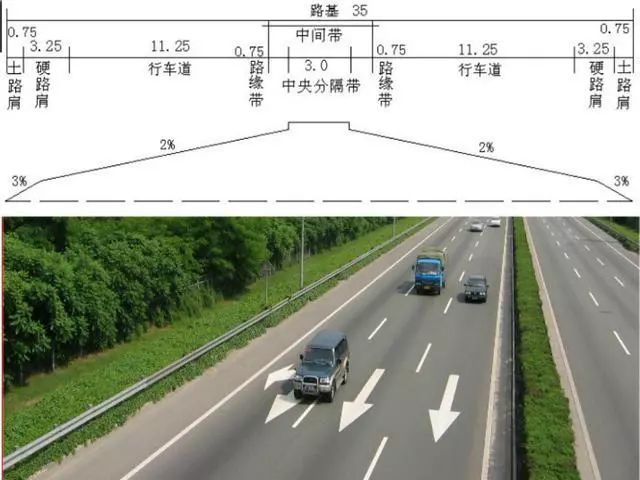

道路路线是指沿道路长度方向的行车道中心线。 道路的路线设计最后结果是以平面图、纵断面图、横断面图来表达的。 道路平面图是在地形图上画出的道路水平投影,它表达了道路的平面位置。 道路纵断面图是用垂直剖面沿着道路中心线将路线剖开而画出的断面图,它表达道路的竖(高)向位置。 道路横断面图是在设计道路的适当位置上按垂直路线方向截断而画出的断面图,它表达了道路的横断面设计情况。
![830f2b2cbbf33237f11e17f9b943de98.png](https://i-blog.csdnimg.cn/blog_migrate/4b1480fd65209b8bae7b6c70b8a77869.jpeg)
手把手教您道路施工识图,非常全面

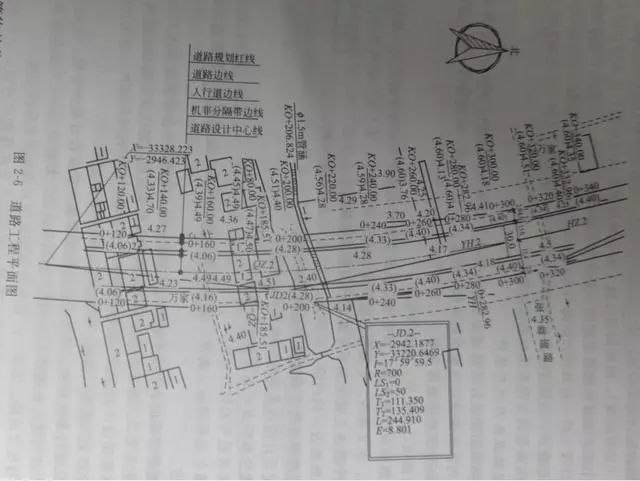

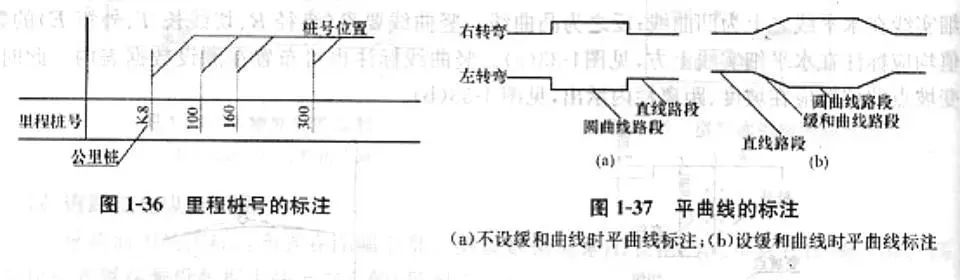

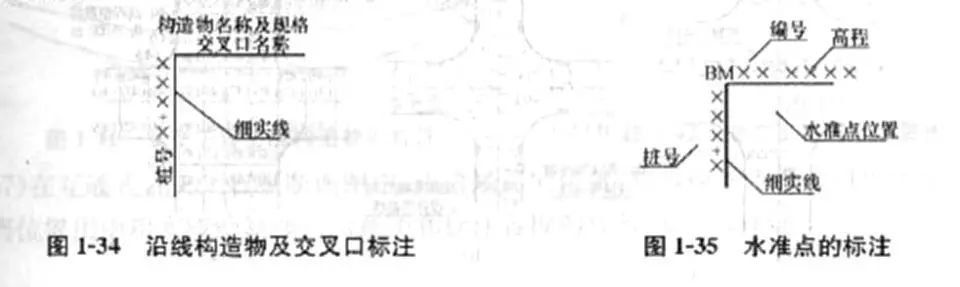

道路工程平面图的作用:
表达路线的方向、平面线形(直线和左、右弯道)、路线的横向布置、路线定位以及沿线两侧一定范围内的地形、地物状况。

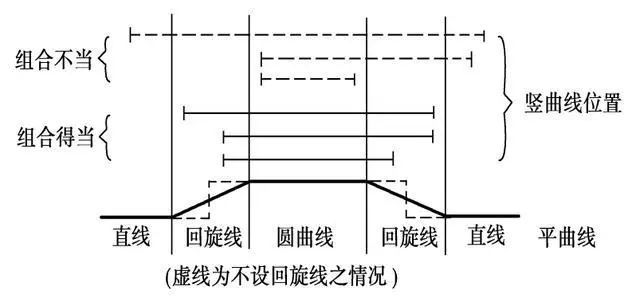

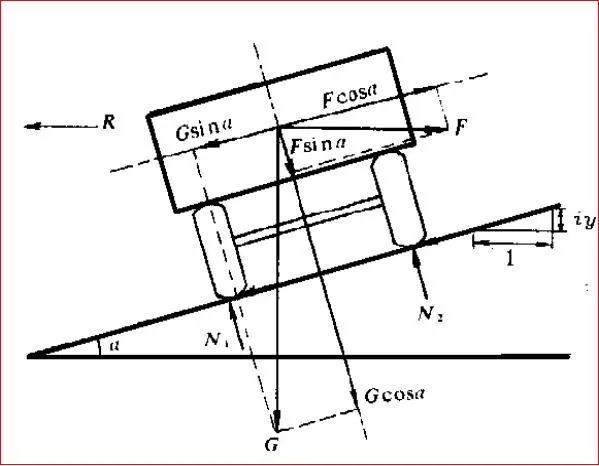

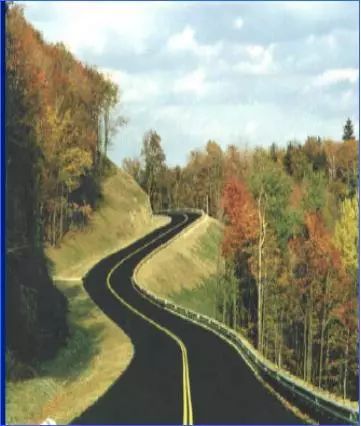

(一)道路平面线形设计 平面线形三要素:直线、圆曲线和缓和曲线。 道路平面线形设计,是根据汽车行驶的力学性质和行驶轨迹要求,合理地确定各线形要素的几何参数,保持线形的连续性和均衡性,避免采用长直线,并注意使线形与地形、地物、环境和景观等协调。对于车速较高的道路,线形设计还应考虑汽车行驶美学及驾驶员视觉和心理上的要求。
![dae68c8442863545016b66cb6c906f10.png](https://i-blog.csdnimg.cn/blog_migrate/baac2d2a56177187f152d8d066c4f714.jpeg)
手把手教您道路施工识图,非常全面

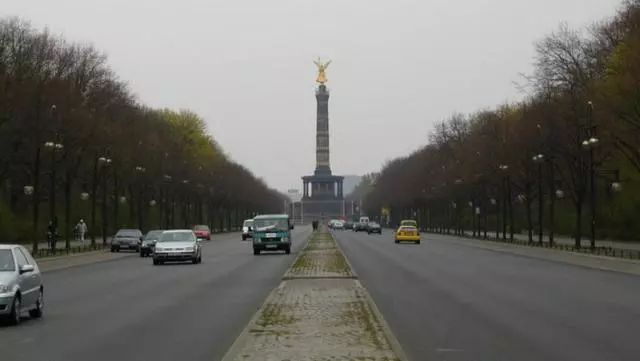

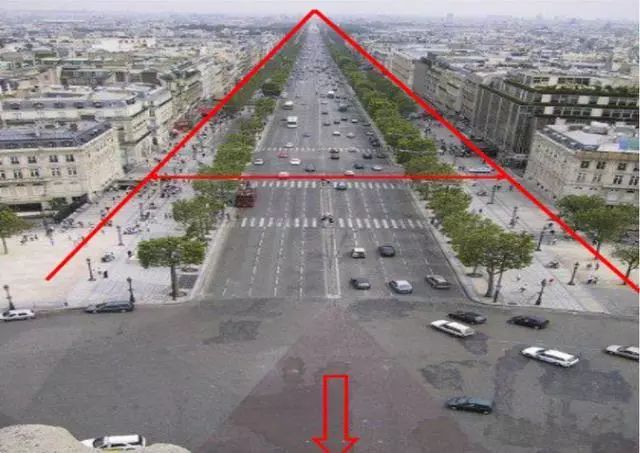

1、直线
直线的优点 两点之间距离最短。 具有短捷、直达的印象。 行驶受力简单,方向明确,
