origin如何绘制多条折线_origin中如何绘制多条曲线

注：本篇使用软件版本为Origin Pro 2018 SR1。

1、数据在同一个工作表中

(1)选择需要作的图表类型(如点线图)；

(2)在弹出的“Plot Setup”中选择相应的X、Y轴数据；

(3)再点击“OK”得到多条曲线的图形。

注：也可以直接选中表格相应列，作出图形(注意坐标轴)。

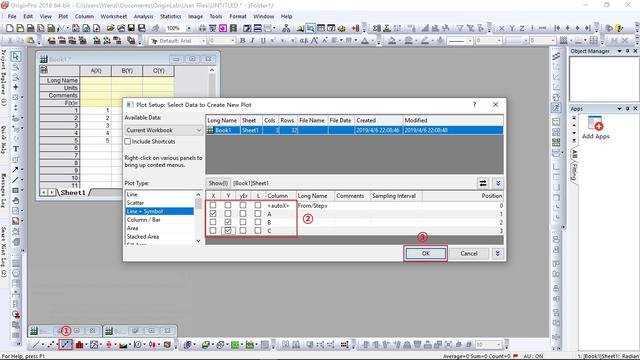

图1 同一个工作表中多组数据绘图

2、数据来源于多个工作表

(1)先完成一条曲线的绘制；

(2)在绘出图形的坐标轴包围形成的矩形(简称“图形区”)中的空白处右击选择“Plot Setup”；

(3)在“Plot Setup”选择需要绘制的数据，再点击“Add”，完成绘制。

注：在“Plot Setup”中可能只能看到当前工作表，需要通过改变“Available Data”找到相应数据所在的工作表。

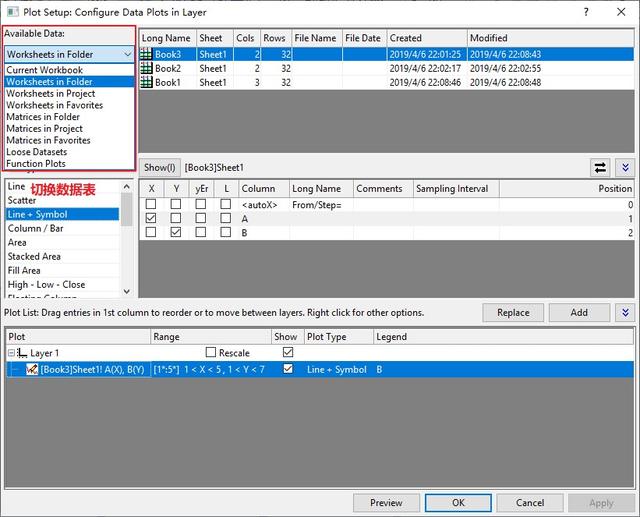

图2 选择工作表

3、双X图、双Y图及双XY图的绘制

当横坐标或纵坐标的数据相差较大，需要绘制双X图、双Y图或双XY图，具体绘制办法如下：

(1)先绘出一组数据的图形；

(2)在图形区外的空白处右击，在“New Layer”中选择需要建立的新图层；

(3)在建立的新图层中的图形区空白处右击，选择“Plot Setup”，选择需要的数据和建立的图形类型，并点击“Add”；

(4)完成图形绘制后对得到的数据图的点、线条、坐标轴等进行一定的修改美化。
