清根清角(图片来自百度知道，并非标准标注方法)

有时遇到图纸上标明轴在加工后要“清根”。但是“清根”到底是什么意思？如何清根？清根后对装配有什么好处和坏处？也有说是清角的，机械加工中的“清角”和“清根”具体是什么意思呢？

【区别】清角和清根基本一个意思，不过地域差异， 各个地方的专业术语叫法也不一样。

1、机加工的清角/清根

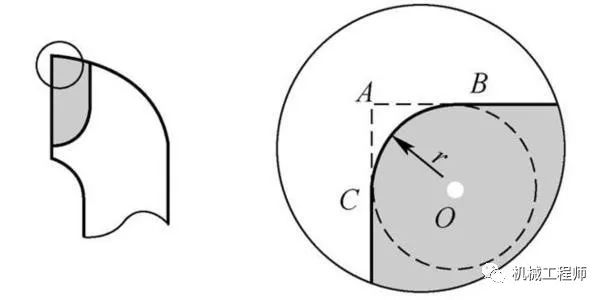

“清角”就是用直径大的刀开粗后，再用小点的刀把直径大的刀加工不到的地方再加工一下，从而达到加工要求。如加工型腔时刀具自带的R角或C角在加工工件后会留下余边，需要另一把R较小或没有R角的刀具将余边清除。用在需要用轴肩来定位时，常常也会把带有轴肩的零件根部切除一部分(车床加工出来的工件在根部是个小圆弧，无法准确定位)，使定位更加可靠，也称为“清根”。

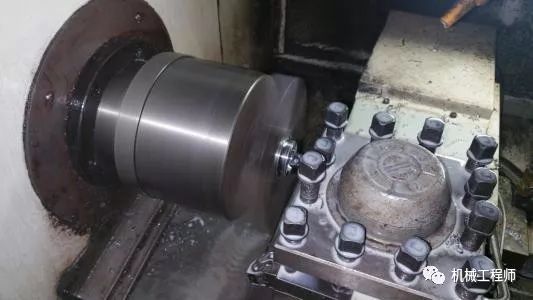

做法：1、车床切刀可以车制螺纹退刀槽，可以车制磨削死角；

2、刨床可以清理两平面90度磨削死角；

3、铣床可以清理需要清理的死角；

4、手枪钻也可以清理死角；

5、牙医钻牙的工具可以清理死角；

6、钳工用的錾子、截子、铲子都可以用来清理死角。

7、电火花加工也可以清理死角。

2、焊接的清根

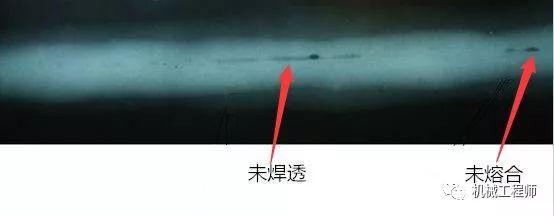

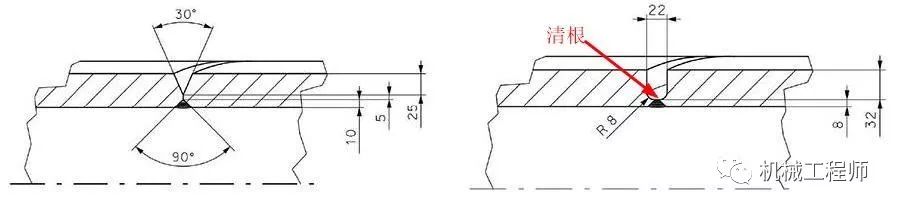

对于质量要求较高的双面焊接成型的全熔透焊缝(焊后要求进行无损探伤如UT和RT探伤合格的情况)，在施焊完一面对反面施焊之前，使用适当的工具从反面对完成的焊缝根部清理的过程，称为“清根”。

做法：主要方法有碳弧气刨清根,机械清根等,其中碳弧气刨清根速度快,使用灵活,可用于不锈钢等不能用火焰切割的材质。缺点是热变形比机械清根要大，烟雾较重。机械清根主要有角向磨光机清根,和风铲清根等.特点是劳动强度大,噪音大，反变形小。

本文转载自头条号——机械设计一点通。关于清角与清根，我也还没见过有这些标注的图纸，看来文章后，我也仔细百度了一下，文章内容基本上是综合了百度知道的回答内容。如果读者们还有更好更深入的见解，希望大家不吝赐教，留言分享给大家。

---
