方格网法是一种相对比较精确的方法。多用于平整场地，将原来高低不平、比较破碎的地形按设计要求整理成平坦的有一定坡度的场地。具体就是一个将平整场地的设计工作与土方计算工作结合的一个过程。

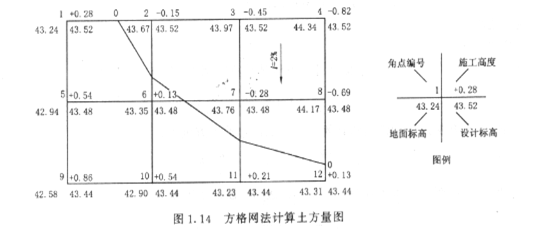

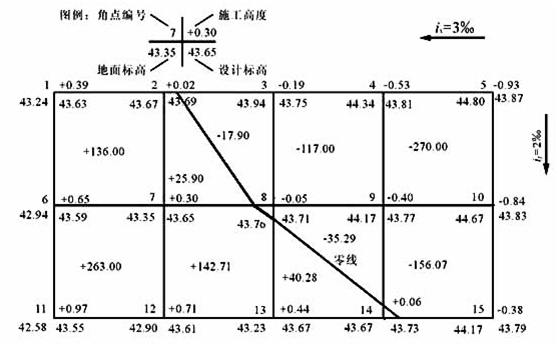

方格网图绘画步骤是在常用的方法是在1/500的地形图上，以20×20或40×40m划分成若干个方格，将设计标高和地面标高分别标在方格点的右上角和右下角，将自然地面标高与设计地面标高的差值，即各角点的施工高度(挖或填)，填在方格网的左上角，挖方为(+)填方为(-)。如下图：

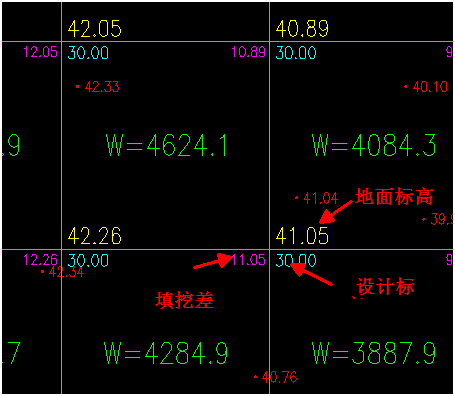

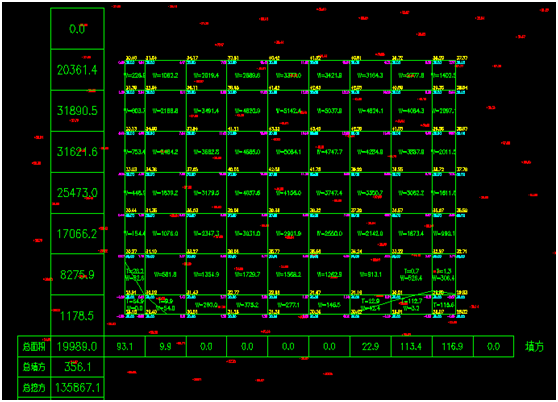

而在我们常用的南方CASS软件方格网角点表示稍有不同，如下图：

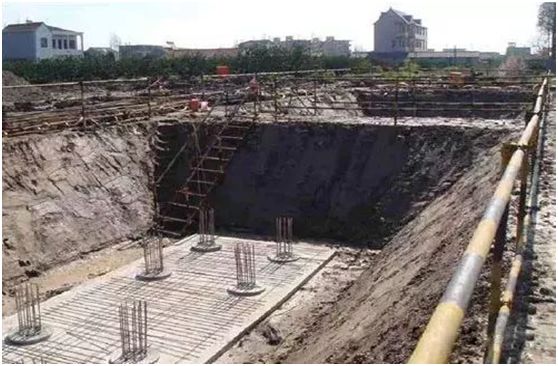

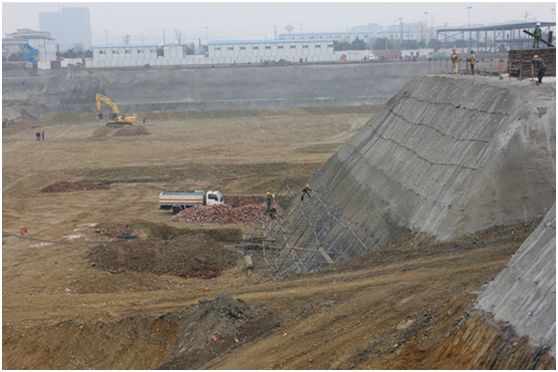

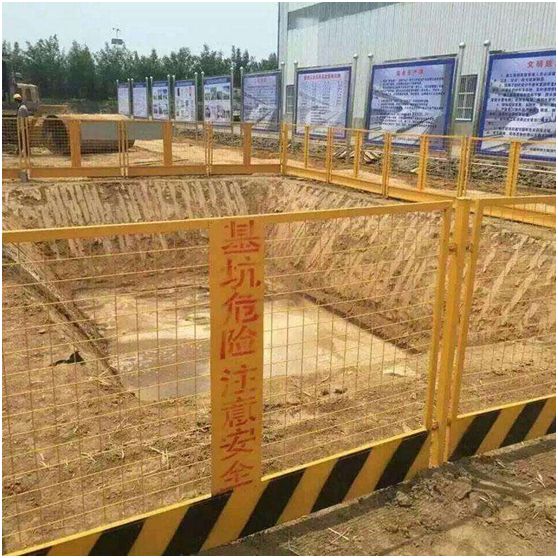

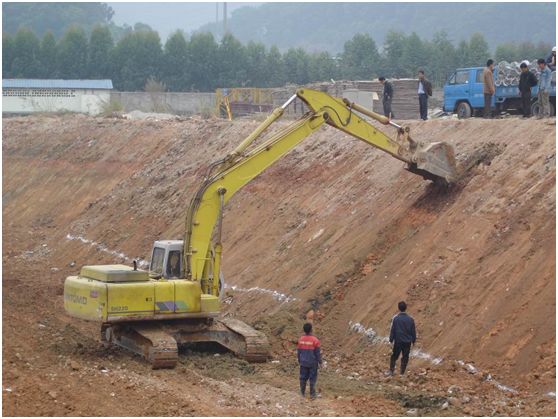

南方CASS软件中角点右下角的浅蓝色字表示设计标高，右上角的黄色字表示地面标高，左下角的紫色字表示填挖差，左上角应该是编号，因为盗版软件所以不显示，与计算无关。 方格边长数值取决于所要求计算的精度和地形变化的复杂程度，在园林施工中一般用20-40米，在地形起伏较大地段一般方格边长可用10-20米。 心里话： 今天不讲解方格网手绘的原理，我们不需要懂它的原理是啥东东，我们只需要会用软件计算得出正确的结果就行，个别粉丝想懂可以去百度和谷歌。 我们会识图，明白各个数字表示的含义就行。 基坑土方计算： 实际施工中我们会遇到很多基坑开挖或者是基坑填埋等施工内容，而这些都属于清单外的部分，工程量没有确定，而作为施工单位需要增加工程量来提高工程造价而去盈利，而作为业主单位是想花最少的钱完成最经济最有效益的工程，所以在清单外计量就需要三方签字了(施工单位、监理单位、建设单位)，而这种土方计算需要提供计算依据图纸和土方报告，而不是简单一个数字就行，导致很多审计单位对于上述情况要求土方计算采用方格网法。 基坑图片：

基坑土方方格网计算过程：

①外业数据采集，即将现状地面数据采集，用RTK或者全站仪采集三维数据，生成南方CASS识别的.dat格式。

②根据设计基坑编辑设计基坑的三角网设计文件。如下图：

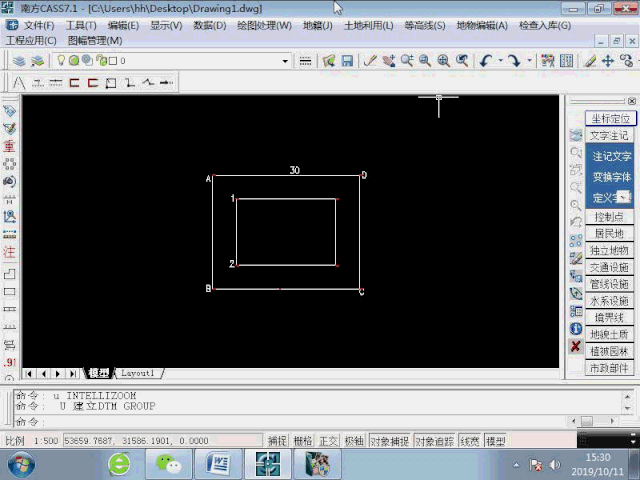

为了讲解计算我们假设基坑顶标高为30，坑底标高为15。如下图：

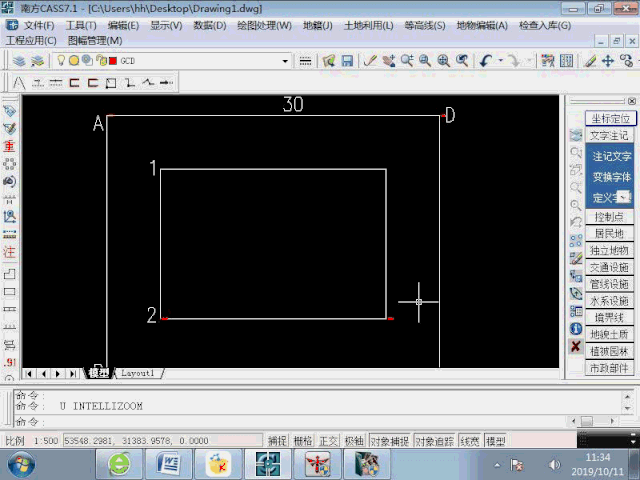

在南方CASS软件中编辑两条基坑顶和基坑底地性线的高程数据，利用快捷键“G”DRAWGCD添加基坑顶4个角点A、B、C、D和基坑底1、2、3、4的高程数据，及定义各个角点的高程数据为30米和15米。如下操作：

利用上一步得出的高程点，建立基坑三角网，等高线-建立DTM-图面高程点(选择考虑地性线)，如下图：

将生成的三角网写入文件，该三角网作为方格网法计算时设计三角网文件，需要特别注意的是三角网不穿过地性线，所以在建网过程中选择地性线，有时需要考虑陡坎。有些时候就算你选择了考虑地性线或者陡坎在生成三角网后仍然有一些三角网是穿过地性线和陡坎的，需要手动编辑三角网。为了检查生成的三角网文件是否正确，可以利用生成的三角网文件生成等高线，观察等高线是否拟合。

工程应用-方格网法土方计算

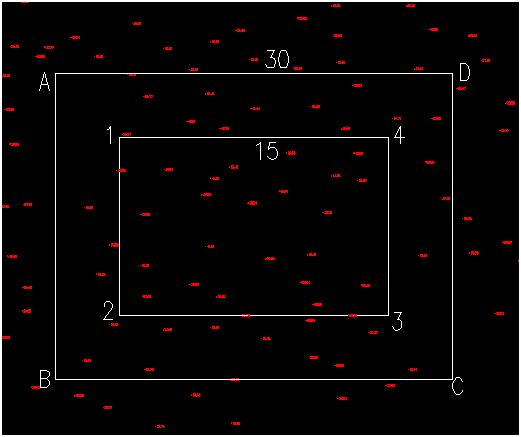

此次原地面数据采用南方CASS软件模板例子中的dgx.dat文件。计算边界选取基坑顶边线。如下图：

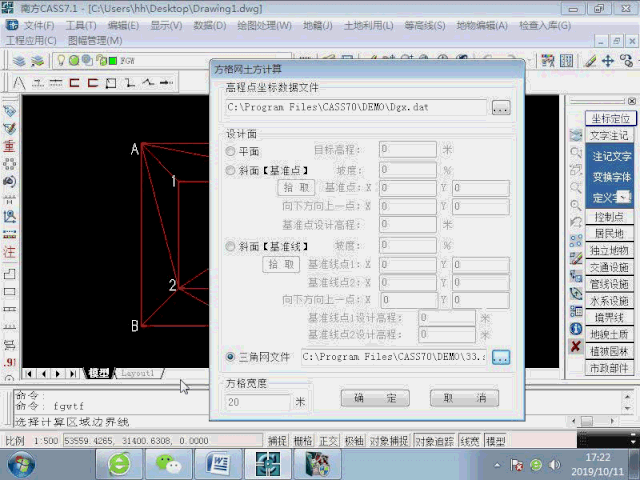

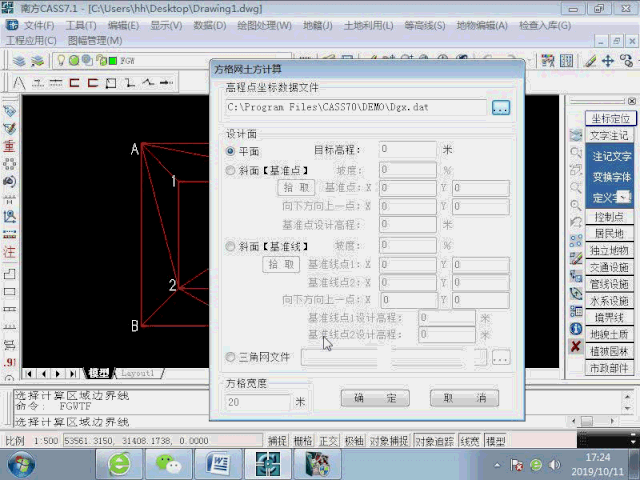

全部操作过程如下：

疑问汇总：

①计算边界无法选择上，提示没有确认？

解答：计算边界线必须是闭合的PL多段线，而且不要拟合，必须闭合。

②三角网如何修改？

解答：三角网修改技巧查看历史文章如何判断DTM法(不规则三角网法)中三角网是否正确并修改

③设计文件高程可以是现场直接测量么？

解答：可以。方格网法(三角网)土方计算可以认为是原地面和现状地面两期土方计算。
