本次给大家分享粒度分布图的绘制教程。

绘图思路

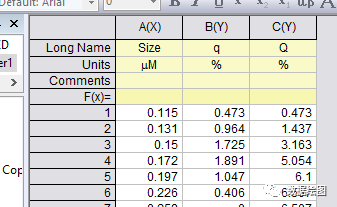

• 数据应该是XYY，第一个Y为粒度分布数据，第二个Y应该是累积分布数据。



• 粒度分布图的本质为双Y轴图形。

• X轴的格式为log形式。

图形绘制

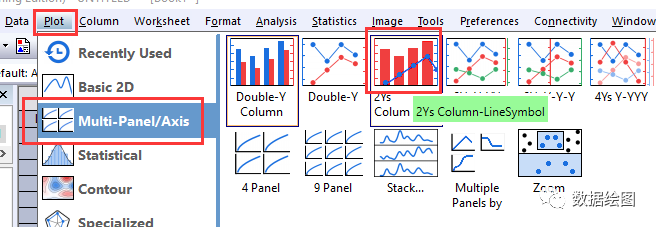

• 选择XYY，使用Plot菜单下的Multi-Panel/Axis类别中的2Ys Column-LineSymbol模板来绘图。

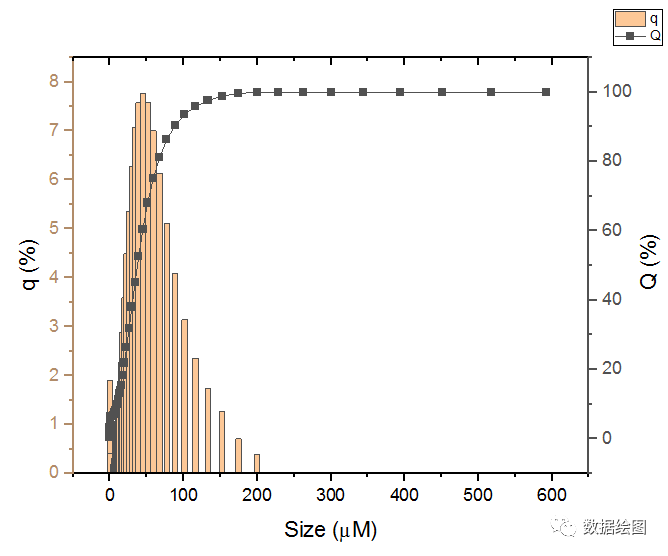

• 此时已经成功一半了。



格式设置

• 曲线格式

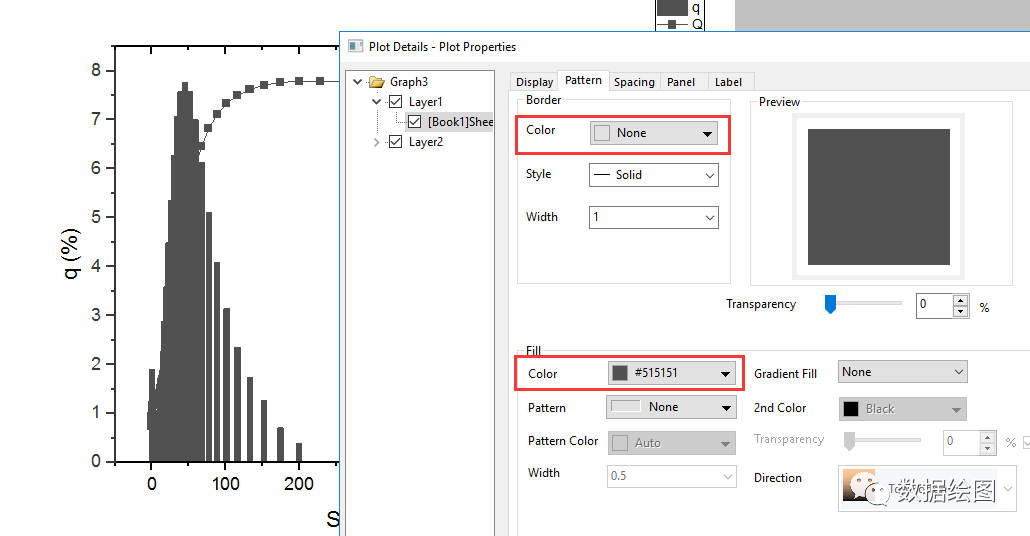

  • 双击图形，打开Plot Properties对话框，切换到Pattern页面，将Border的颜色设为None，Fill的颜色设为喜欢的颜色。

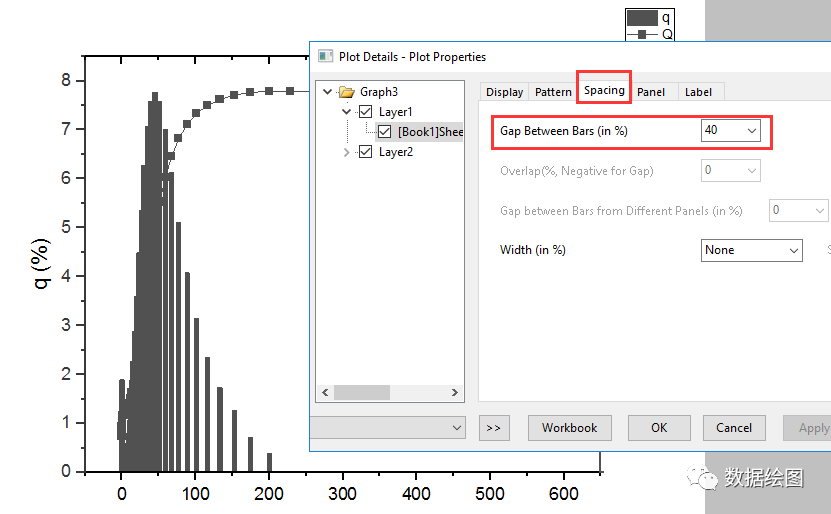

  • 切换到Spacing页面，Gap Between Bars设置为40%或者合适的值。

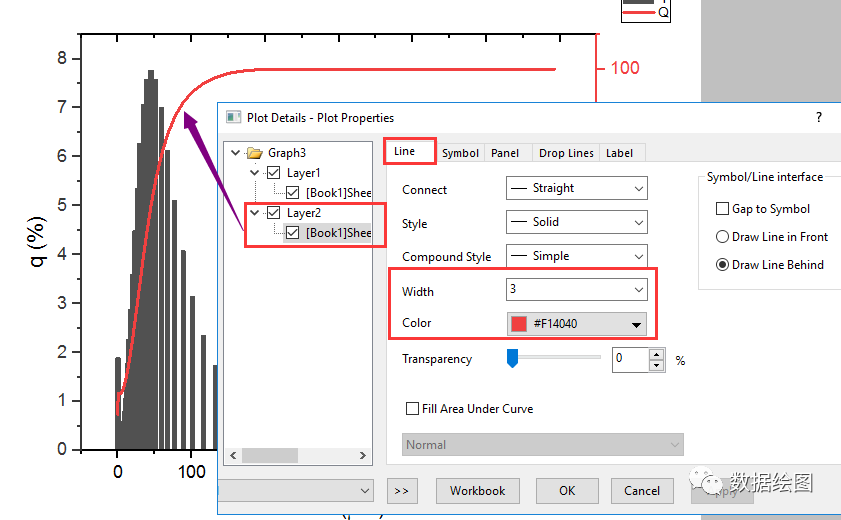

  • 切换到Layer 2下的曲线，设置其颜色等。



• 坐标轴格式

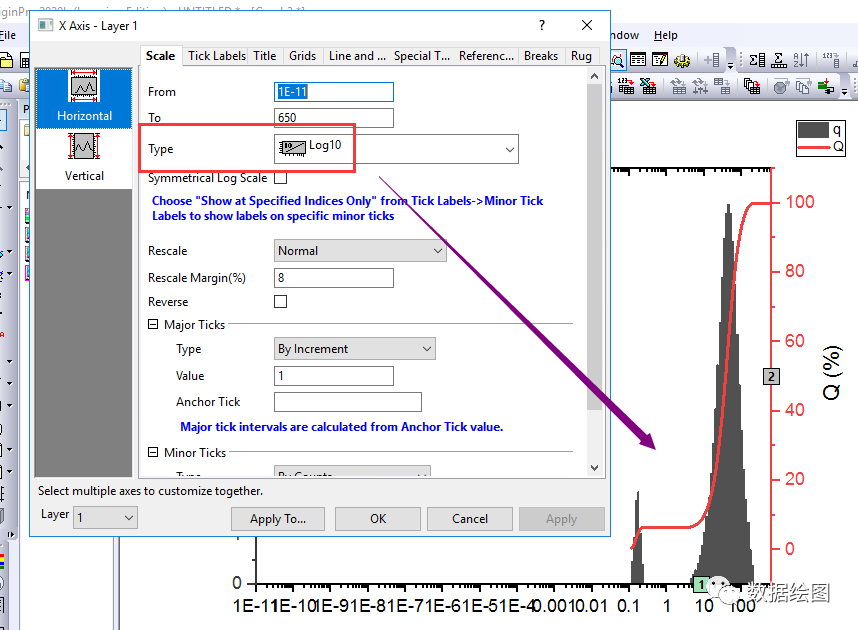

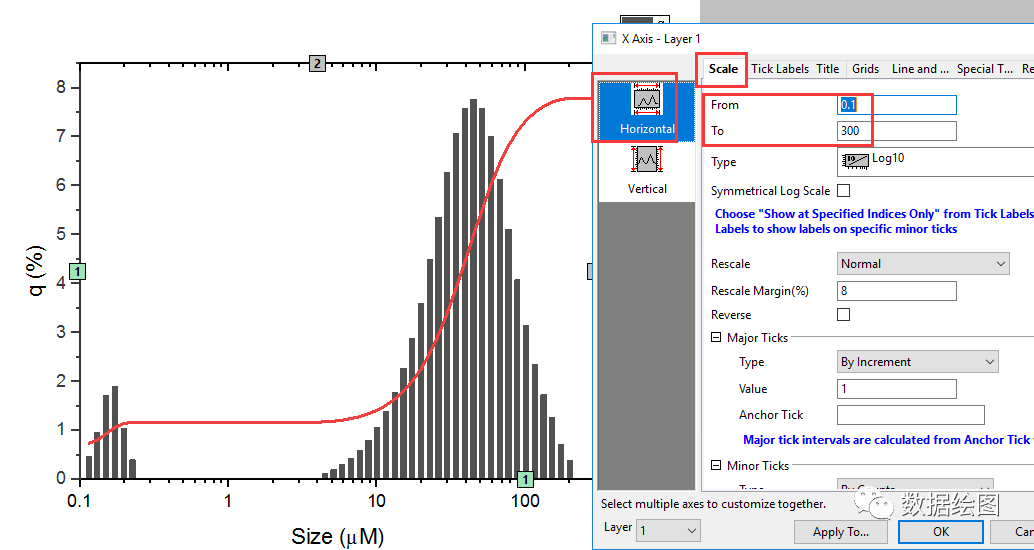

  • 双击坐标轴，打开Axis Properties对话框，将横坐标的Type设为Log10类型。【此为关键步骤】



  • 同时设定坐标轴的起始位置(本例为0.1-300，根据实际需要来定)。

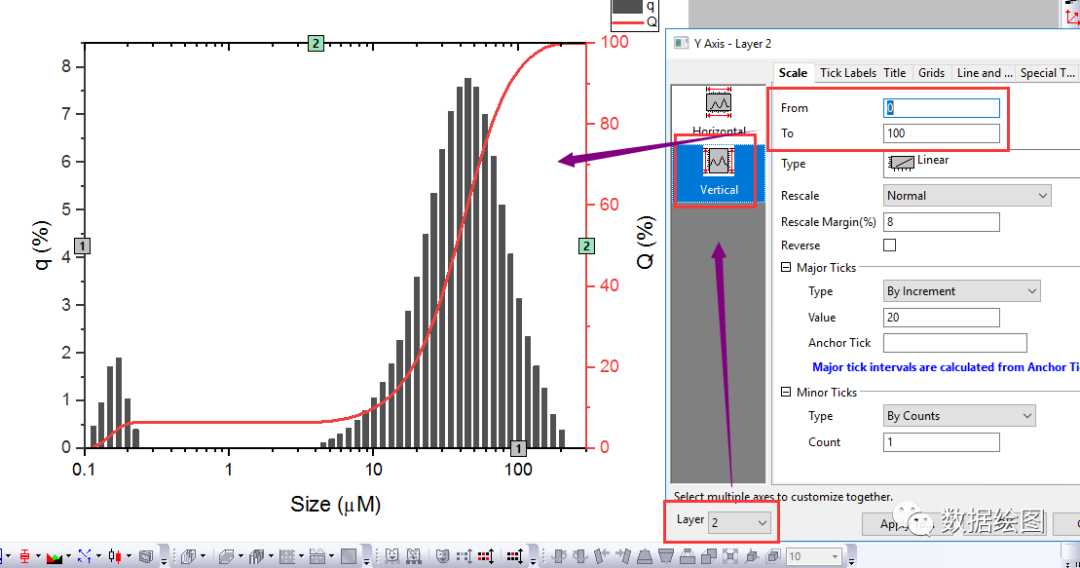

  • 切换到Layer 2，将其纵坐标的范围改为0-100。



• 图例

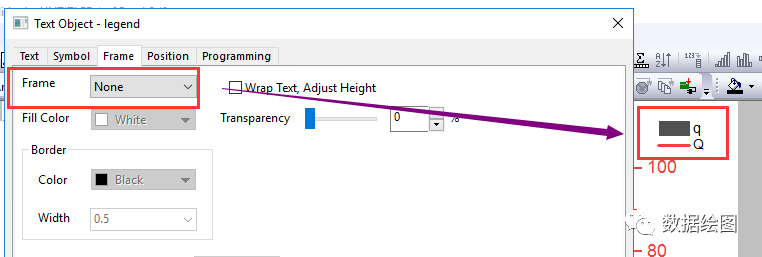

  • 右击，打开Legend Properties对话框，将Frame调整为None。



  • 拖到将其放置在图形内部，并调整其大小。

  • 关于图例设置的更多教程，在微信公众号【数据绘图】后台回复图例，参考详细教程。

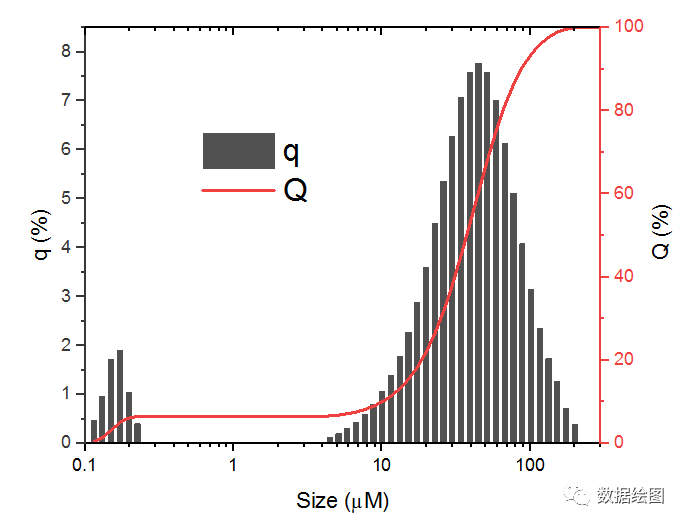

完工！

示例文件下载链接：https://pan.baidu.com/s/1gW0McpC6SanxIPqztp_VQQ  提取码：466n
所用软件：OriginLab OriginPro 2020b SR0@Windows 10 pro 。
