         海康威视人员 通道，可搭配明眸人脸组件、测温组件等，支持读卡器、 身份证阅读器等外设扩展， 支持对进出人员的权限管理及体温监测。可广泛应用于医院、 车站、园区、场馆、工厂等场景，有效实现对通行人员的多维度管控。        今天主要给大家讲解的是人员通道的标准施工规范，指导项目现场人员通道设备工程施工的流程和规范，确保设备安装正常，避免安装导致的设备故障急工程施工返工等情况。

一、系统施工流程

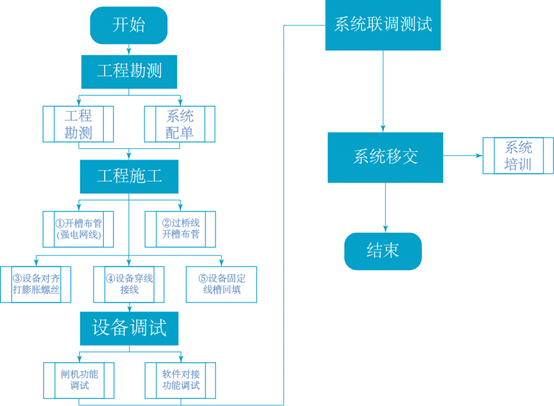

       人员通道系统基本施工流程如下：

二、施工规范及工艺

线管的分类

    线管有PVC材料的和镀锌钢管两种。线管的大小可根据穿线的多少来选择各种型号。如Φ25/Φ32/Φ40等。一般情况下我们建议采用Φ32 PVC管。

布管(布槽)的技术要求

    1、线管(线槽)布线有明线和暗线两种，明线管要求横平竖直、整齐美观。暗线管要求管路短、畅通、弯头少；

    2、遵循路线最短、不破坏原有强电、不破坏防水原则；

    3、所有线管必须布设成直线；

    4、线管定位间距：使用管夹定位，钢管必须小于1.5米，PVC管小于1.2米；

    5、线管需埋在泥沙路里时，需要使用镀锌钢管；

    6、管的弯管半径应大于100MM；

    7、为保障穿线方便，在拐弯处最好不要用弯头，而采用弯管器来弯管；

    8、封槽后的地面不得高于所在平面，应与原平面相平。

布线的技术规范

   1、所有的线都必须穿线管，切记不可布设裸线；

    2、通讯线、网线等中间不能有接头；

    3、所有线必须布到位，并预留有足够的长度(1.5m-2.0m)；

    4、所有走线必须明确标识，用中文标记，并保证导通；

    5、当线路附近有强电磁场干扰时，线管必须使用金属管并埋入地下。

    6、当必须架空敷设时，应采取防干扰措施。

    7、网线要求超五类非屏蔽网线，电源线要求RVV3*1.5的线缆，且接地线必须要接。

    8、强电电源线和弱电信号线必须分管穿线，严禁走同一根管子。

    9、人员通道设备供电，要求有单独的电源配电箱，确保电源独立、安全，方便后续的维护使用。

开槽布管规范

    1、开槽路线原则

        ①路线最短原则；②不破坏原有强电原则；③不破坏防水原则

    2、确定开槽宽度

    根据信号线的多少确定PVC管的多少，进而确定槽的宽度，一般推荐使用Φ32或Φ40的管子，其中Φ32的管子可以穿3-4根线，Φ40的管子可以穿4-5根线(需要注意线头不能太粗，线头较粗的情况下需根据现场的情况选用管径较大的线管)。

    3、确定开槽深度

    开槽深度，根据现场选取的穿线管直径来确定，建议穿线管直径+30mm，用于回填。

    4、线槽外观要求

    横平竖直，大小均匀。

    5、封槽要求

        ①封槽后的墙面、地面不得高于所在平面

        ②对于水泥地面，要求使用水泥回填的方式进行封槽

        ③对于大理石地面，要求使用大理石回填或者铝合金装饰条回填的方式进行封槽，如客户允许，建议使用铝合金装饰条回填方式进行封槽，便于后续的维护。

三、工程施工实施

开槽与布线

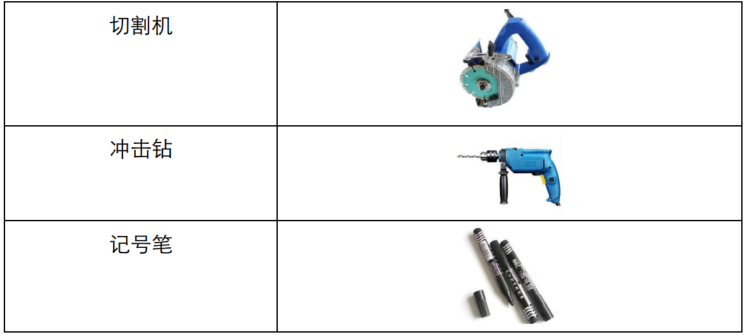

    开槽常用工具：

    开槽布线步骤：

        1、首先根据线管多少和过线孔的大小，决定好的开槽尺寸。

        2、画好线槽位置。

        3、用切割机沿着线槽切，保证槽不能斜。

        4、沿线槽进行布管穿线，具体要求参考“2.2 布管(布槽)的技术要求”

    回填步骤：

    关于回填槽，需要根据客户需求决定。室内场景一般两种方案：①客户需要恢复开槽前模样，这种情况需要采用同样的材质进行回填。②客户可以接受不锈钢盖板的方式，则在线槽表面采用铺不锈钢盖板的方式进行回填。

通道排布

    确定通道排布：

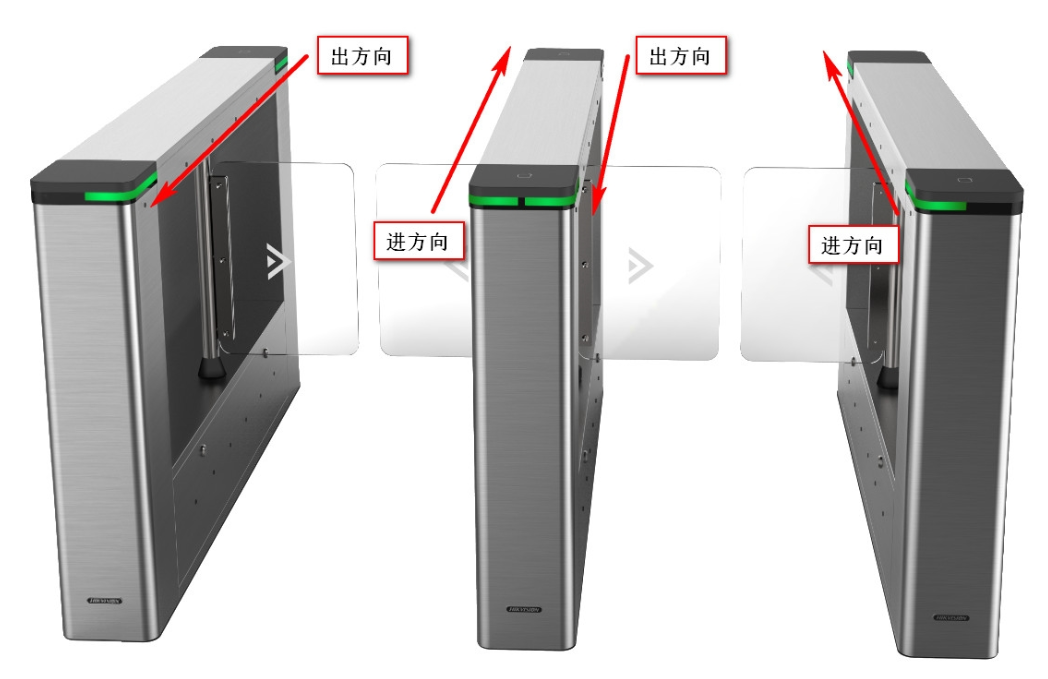

    首先确定该项目实际应用场景的进出方向。

    打开包装箱，一定要按照出厂闸机上的标识进行摆放。

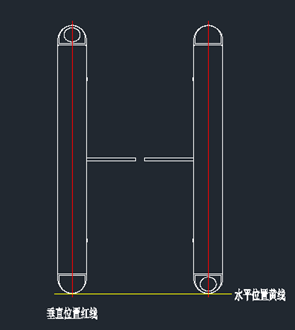

    通道对齐方法：要保证所有闸机前端在同一条直线，所有闸机的机体垂直于水平位置。如下图黄线与红线示例：

通道安装固定

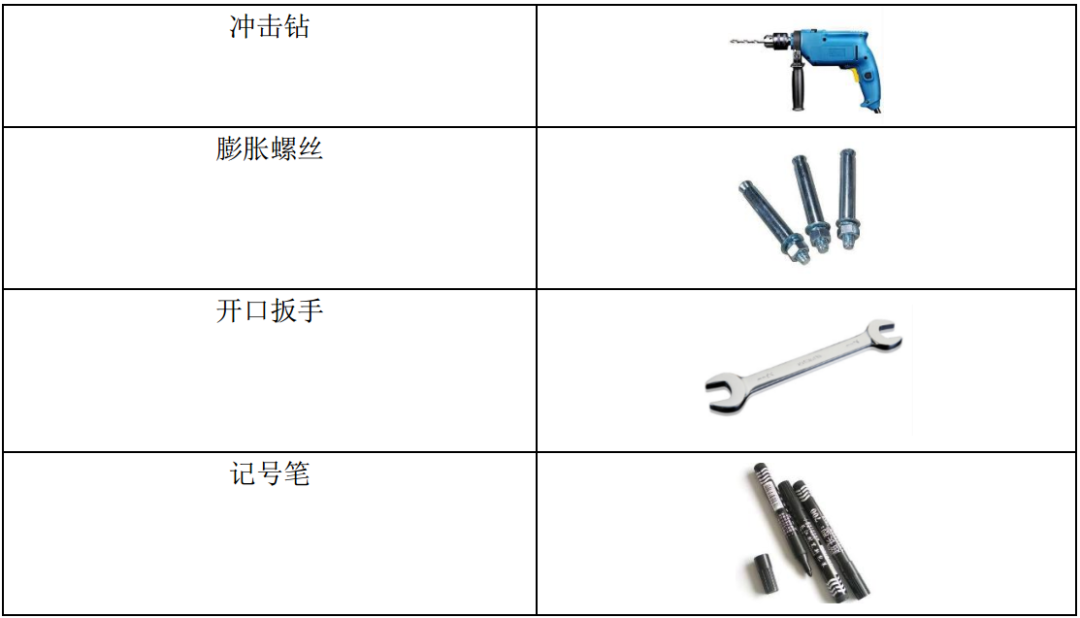

    可能需要的工具：

    通道安装固定步骤

    1、确定机箱安装位置，将机箱摆放对齐，用记号笔标记膨胀螺丝孔位，然后挪开闸机。

    2、确定对应规格的膨胀螺丝，使用冲击钻开孔，开孔后使用开口扳手将膨胀螺丝固定牢靠，取下螺母与垫片。

    3、将闸机恢复到标记孔位前的位置，并用螺栓固定。

注：

    (1)机箱需要固定牢靠，不得出现松动或摇摆现象。闸机的机身应垂直于水平面，最大倾斜角度不大于1°，闸机前端应在同一条直线，其最大前误差不大于5mm。

    (2)安装固定过程中，打膨胀螺丝，使用打磨机、切割机等工具，机器必须在断电的状态操作这些行为，防止这些工具的使用带来的静电对控制板造成损坏。

通道接线调试

通道出厂时，大部分线路在出厂时都已经接好，现场需要接的线主要是以下三种情况：

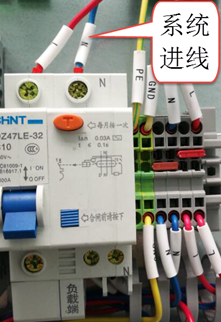

①外部的强电线和网线：强电线一般直接接入空开，接地线接入空开旁边的端子或者螺柱上。网线直接接到交换机(如果配有交换机)或者对应门禁控制器上。

     ②两台设备之间的过桥线(包括设备同步线、外设到控制器之间的连接线等)：

    由于型号较多，不一一列举，详细参考对应型号的产品说明书

     ③门禁控制器外置的情况下，从门禁控制器接入的线：

    由于型号较多，不一一列举，详细参考对应型号的产品说明书

结语

今天的内容就到这啦，后续还会继续介绍人员通道调试等案例！
