脉冲捕捉功能用于将ON时间短于扫描时间的、在通用输入功能中被漏过的脉冲信号获取到程序中。

1、参数设置

对输入信号及输入响应时间进行设置。

工程窗口=>[Parameter(参数)]=>[PLC Parameter]=>“Built-in I/O Function Setting"(内置I/O功能设置)”选项卡

2、脉冲捕捉功能的基本动作

在检测出脉冲信号的下一个扫描中,将对应的输入软元件置为ON。在END处理中将输入软元件置为OFF。

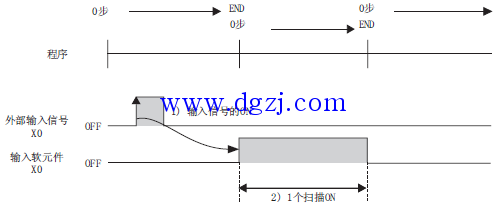

(a) 将输入信号(X0)作为脉冲捕捉功能使用时的动作

检测出外部输入信号(X0)的上升沿后,仅在下一个扫描将输入软元件置为ON。


(b) 在1个扫描内检测出多个脉冲时的动作

第2个以后的脉冲将被忽略。对于输入的脉冲信号应间隔1个扫描以上进行输入。

[要点]

需要不忽略第2个及第3个脉冲输入进行计数的情况下,使用中断输入功能。

但是,即使使用中断输入功能时,在中断程序执行完成之前输入了第3个脉冲的情况下,不能进行计数。

(c) 在2个扫描以上中检测出同一脉冲时的动作

输入软元件将按检测出的扫描数置为ON。对于输入的脉冲信号,应间隔1个扫描以上进行输入。
