CAD设计制图中经常会根据需要绘制各种各样的表格，常见的如明细表、工序卡、汇总表等。CAD软件早期的版本中没有正规的表格功能，设计师只能利用直线和文字功能手动绘制表格。AUTOCAD从2007版甚至更早的版本就增加了表格功能。

这里就简单地给大家介绍三种建立表格的方式。

一、CAD中直接创建表格

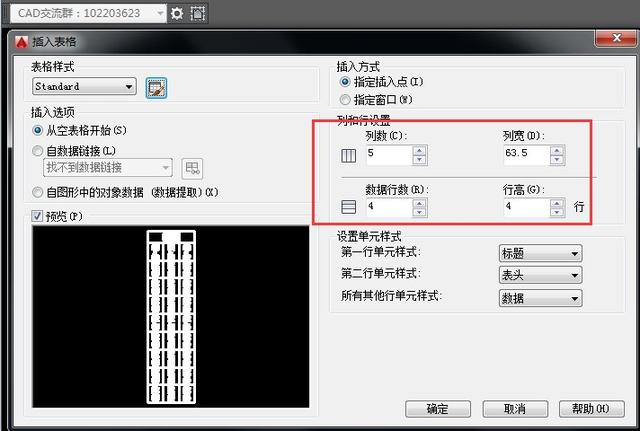

1、输入 TABLE命令并空格(或在绘图菜单选择表格命令，绘图工具栏单击“表格”按钮)，就会打开插入表格对话框，如下图所示。

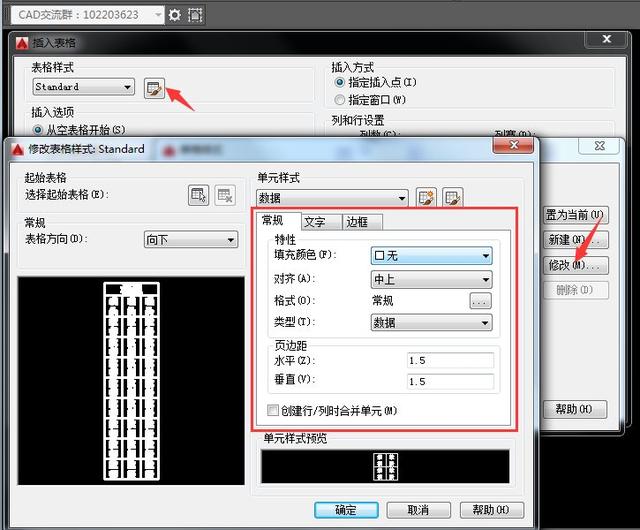

2、在这里可以设置表格的行数列数，列宽和行高，如果需要对表格加深设置，可以修改表格样式，如下图所示。

表格样式：从列表中选择一种当前图中预设好的表格样式，点击右侧的按钮可以打开“表格样式”对话框，可以编辑表格样式或创建新的表格样式。在这里可以修改填充颜色，对齐类型，同时可以设置文字样式，边框特性。

设置好就可以直接确定插入。

二、提取图形数据生成表格

CAD提供了属性提取功能，属性提取功能可以将图形数据提取并生成表格。在插入表格对话框中如果点选了“只图形中的对象数据(数据提取)”，单击“确定”按钮，就会直接调用数据提取的功能，并最终将选择提取的图形数据生成表格。数据提取功能可以在上一篇文章看到，这里不再详细讲解。CAD如何进行数据提取？

三、将EXCEL表格导入CAD

由于使用Excel制作表格非常方便，所以将Excel表格中做好的表格导入CAD中也是最常用的方式，下面介绍两种将Excel表格导入CAD的方式。

1、复制导入的方法

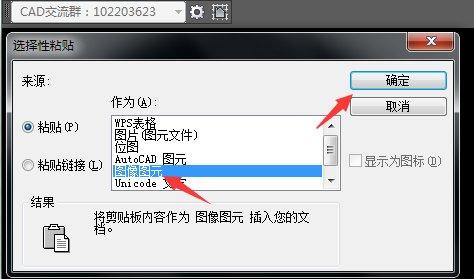

打开做好的Excel表格，选中要导入CAD的内容，按Ctrl+C进行复制，然后打开CAD，点击CAD编辑菜单栏或输入PASTESPEC命令，会弹出一个选择性粘贴窗口，选择里面AutoCAD图元，点击确定后，在CAD里面指定插入点，就可以把复制对象以表格形式插入CAD中，如下图所示。

效果如下：

2、导入数据链接的方法

输入 TABLE命令并空格，选择自数据链接，创建新的Excel数据链接，并进行命名，如下图所示。

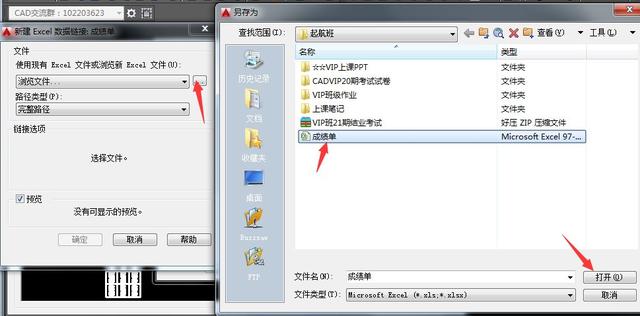

点击浏览文件按钮，选择要导入的Excel文档，点击打开后，接下来只需要确定就完成了，如下图所示。

这个方式与上面讲的方式结果一致，相比之下会麻烦许多，所以建议使用复制的方式导入CAD，同学们对于第二种方式有了解即可。

接下来简单描述下CAD中的表格如何进行编辑修改。

四、CAD中表格的编辑修改

(1)修改单个表格中的文字，直接双击后可编辑。

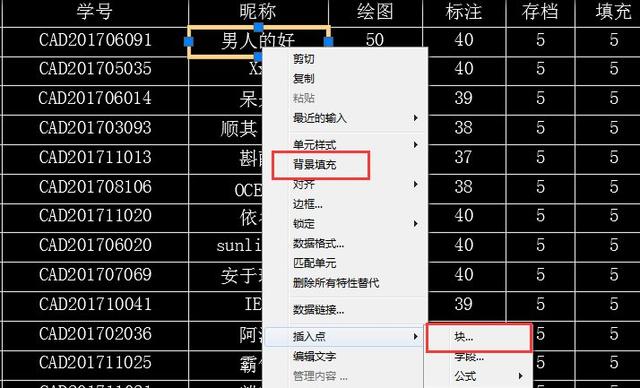

(2)右击单个表格可以对表格进行填充，也可以在表格中插入图快，如下图所示。

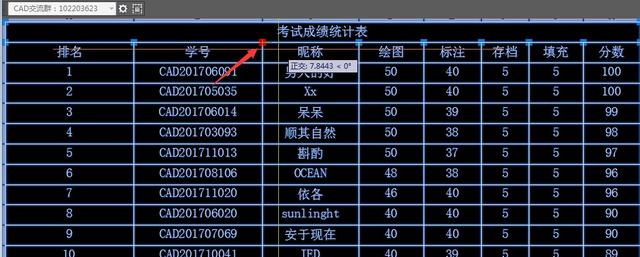

(3)调整单列的距离，选中表格后拖动蓝色的夹点，如下图所示。

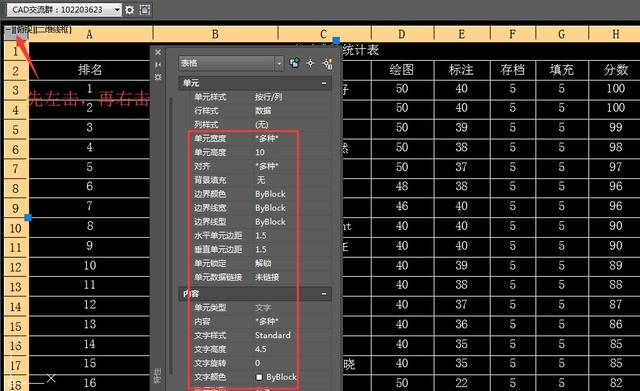

(4)对整体表格的修改，选中表格后，左键点击表格的最左上角，再右击鼠标，选择倒数第二个选项—特性，在特性面板即可修改整个表格的参数，如下图所示。

五、如何将表格输出到EXCEL？

输入到Excel表格比较简单，直接选中表格右击，选择输出并保存即可。但是在这里需要注意的是要想直接输出得到Excel表格，输出的对象必须具有表格特性(上述所讲的方式都可以直接输出)，否则不能直接输出。
