-----我爱音频网拆解报告第271篇-----

深圳市乔威电源有限公司，成立于2004年，主要出品移动电源、蓝牙耳机、蓝牙音响、电源适配器等数码3C产品，其企业愿景是“让全球年轻人享用优质的数码潮品”。从生产电池产品，到研发耳机，乔威的产品设计会是怎样的呢？此前我爱音频网曾经拆解过JOWAY乔威3D环绕蓝牙耳机，是一款为游戏使用场景设计的无线蓝牙耳机。此次我爱音频网拆解的是JOWAY乔威H96真无线蓝牙耳机，它的外观设计比较简约，配色比较清新，耳机支持蓝牙5.0，支持触控。下面就通过拆解来看看它的内部结构如何吧。一、JOWAY乔威H96真无线蓝牙耳机 开箱

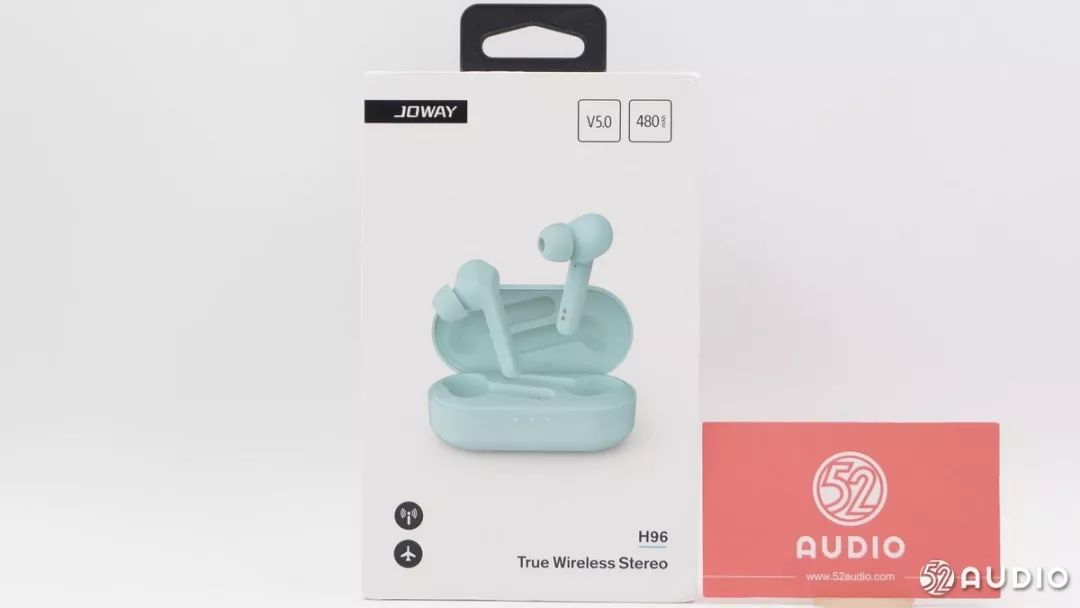

包装盒正面主体是耳机和充电盒的渲染图，左上角是JOWAY乔威的品牌名，右上角数字代表蓝牙V5.0和480mAh，右下角是产品型号“H96 真无线立体声”。

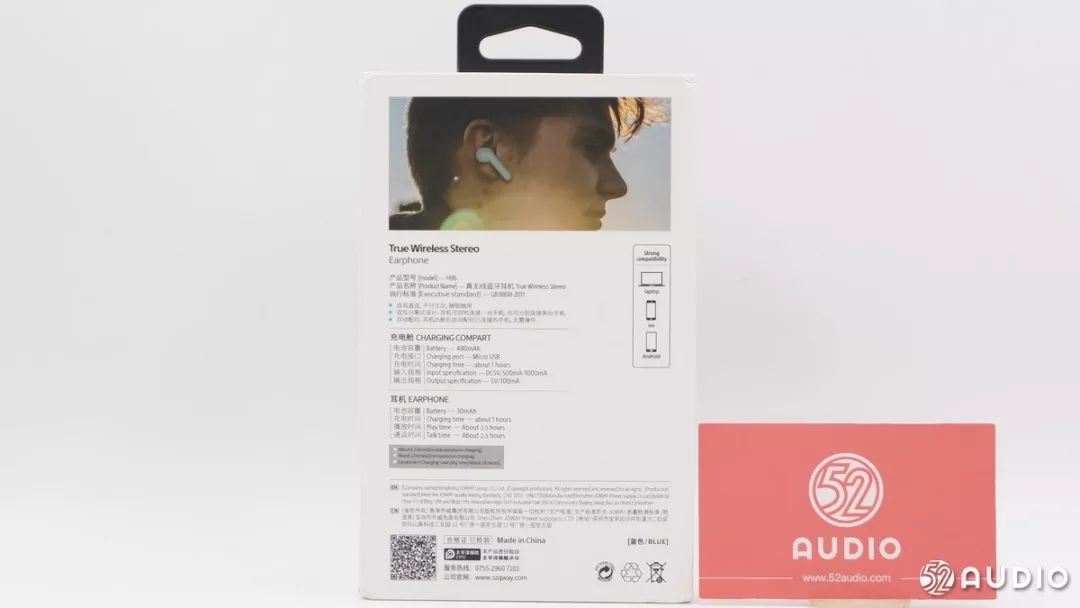

包装盒背面主要有三个区域，顶部是耳机的实际佩戴效果图，中间部分分别介绍了耳机型号、充电舱和耳机的信息，底部是品牌信息，我们今天拆解的这款是蓝色版本。

包装盒侧面，充电舱的渲染图也是蓝色，电池容量480mAh，开盖即连。

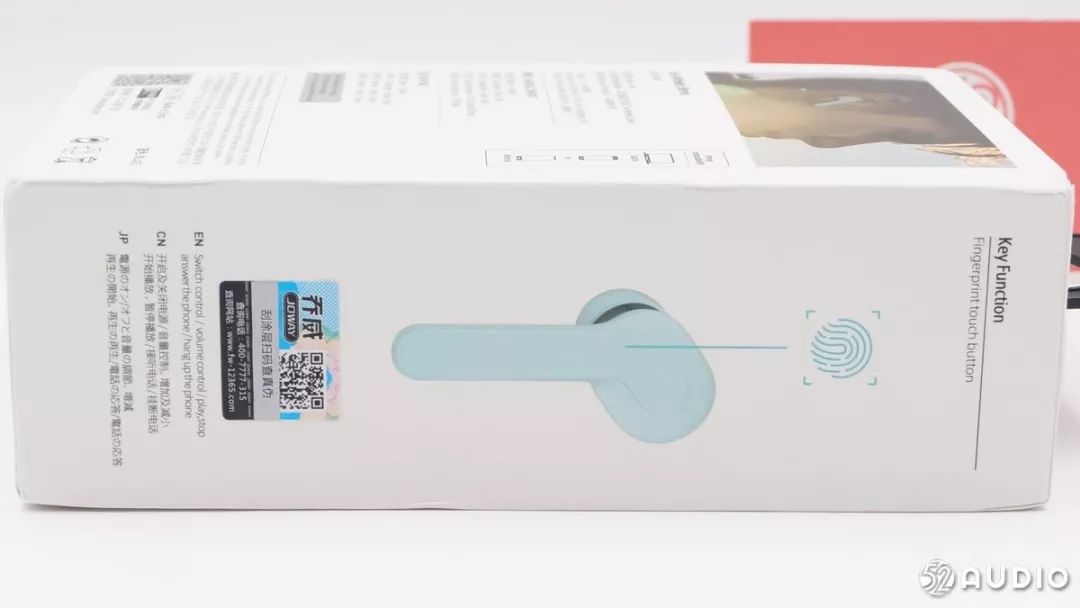

包装盒另一侧面是耳机的渲染图，标记出了耳机的触控区域，底部有功能介绍：开启及关闭电源、音量控制、播放和暂停、接听和挂断电话。

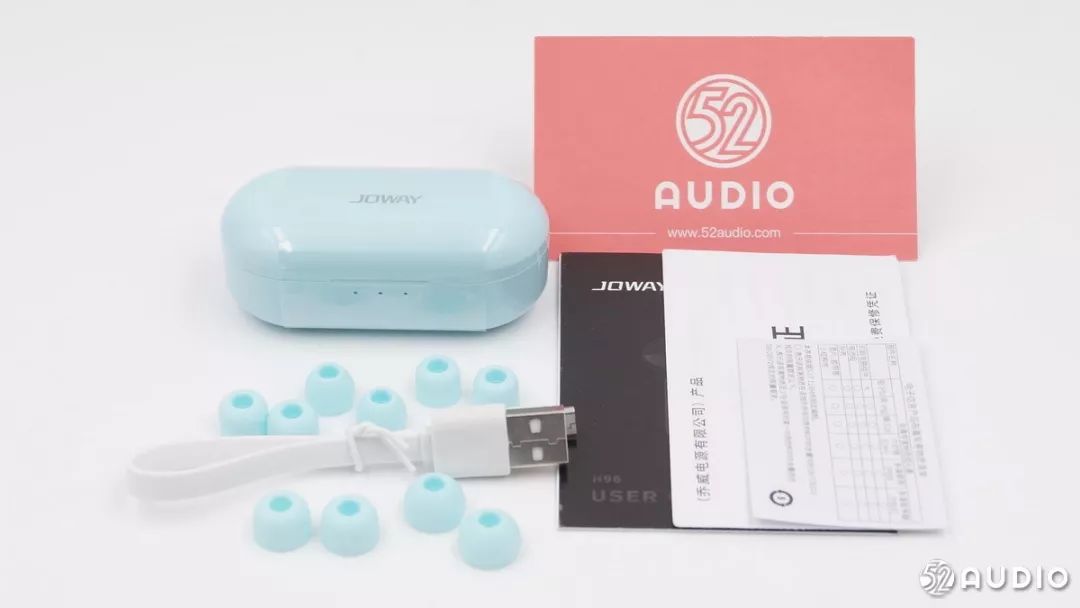

包装盒内物品一览，耳机及充电舱，五对附赠耳塞，充电线，保修卡和使用说明书。

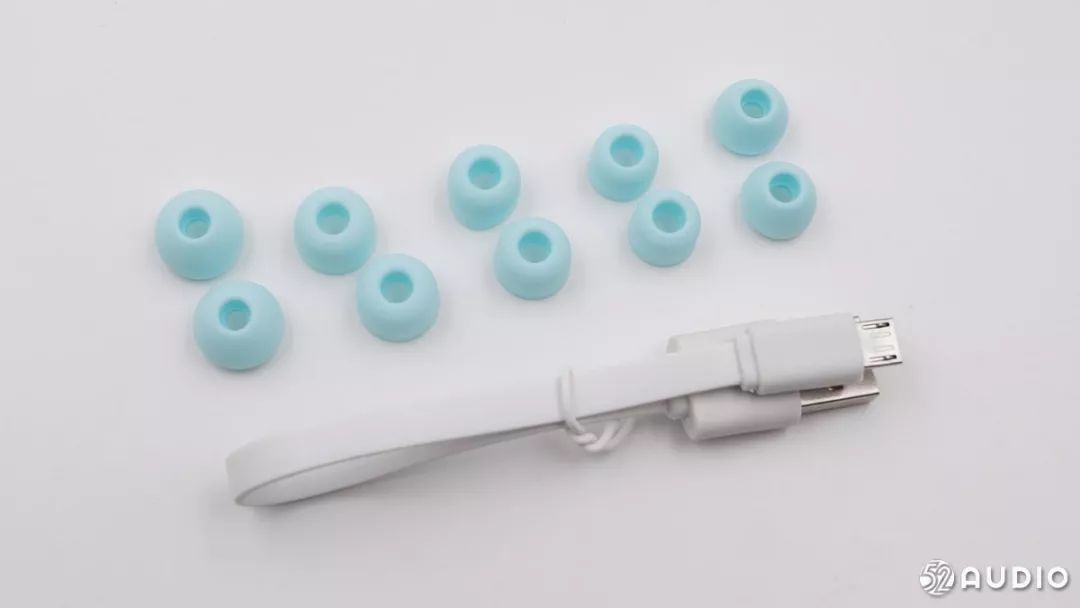

五对尺寸不同的耳塞，颜色与耳机一致，充电线为Micro-USB接口。

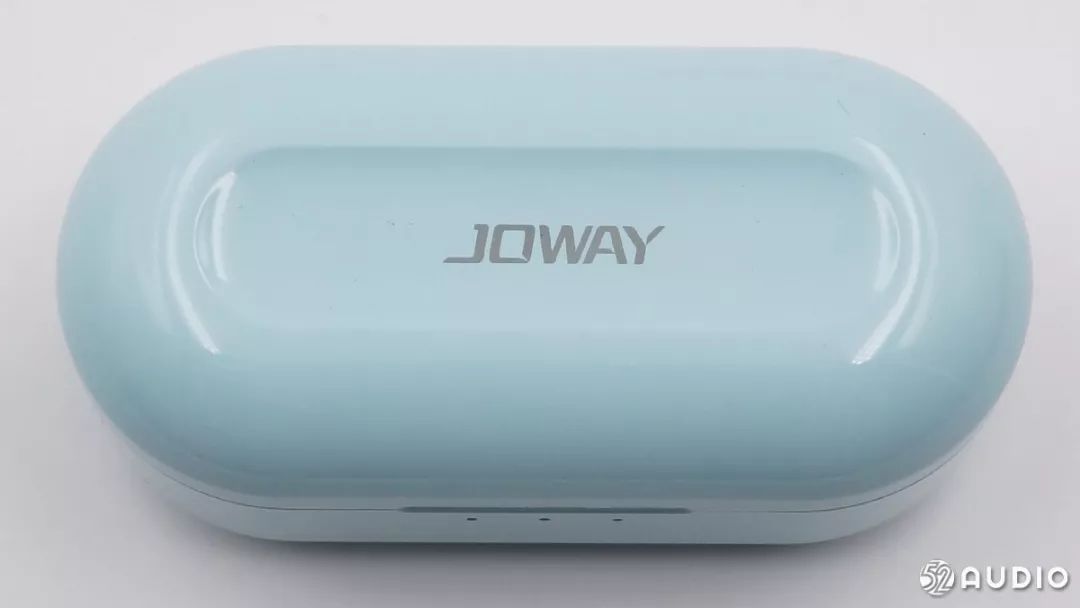

充电盒顶部特写，JOWAY乔威品牌LOGO所在区域是条形的内凹设计。

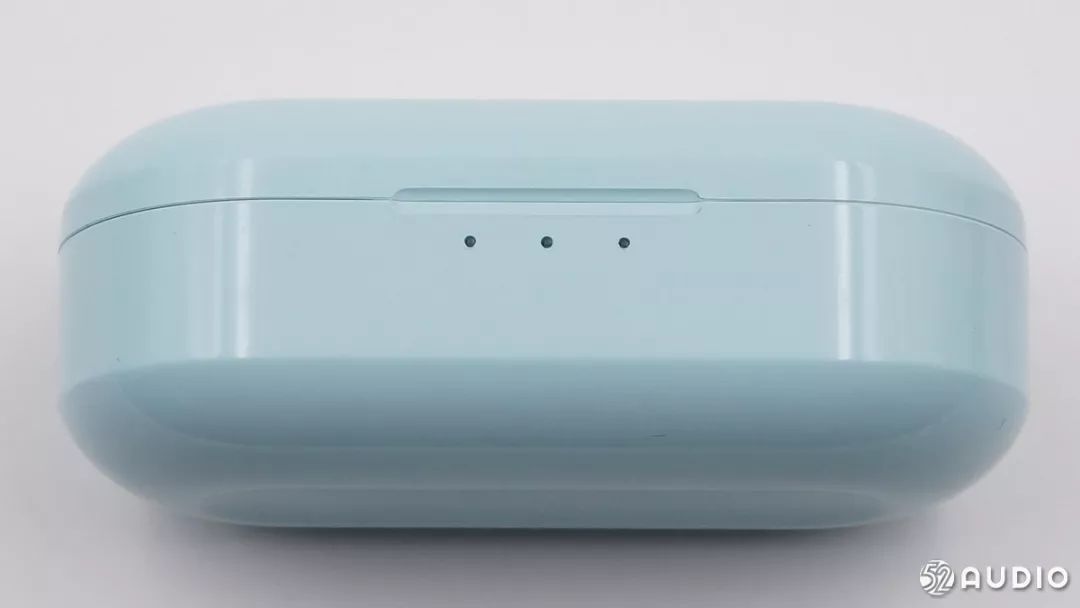

充电盒正面有三个电量指示灯，开合处有留缝便于打开。

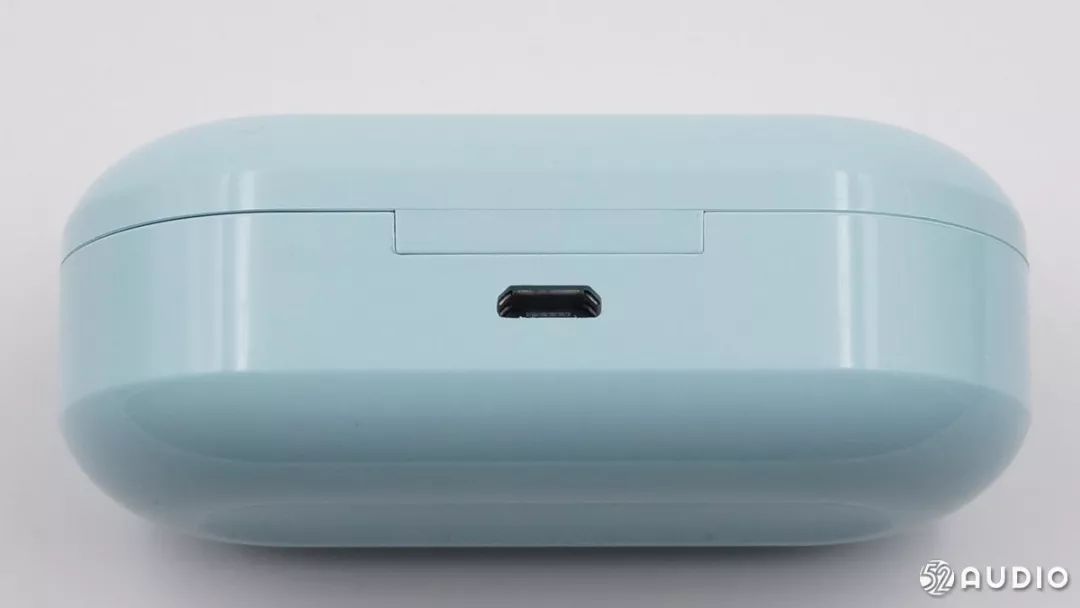

充电盒背部是充电接口。

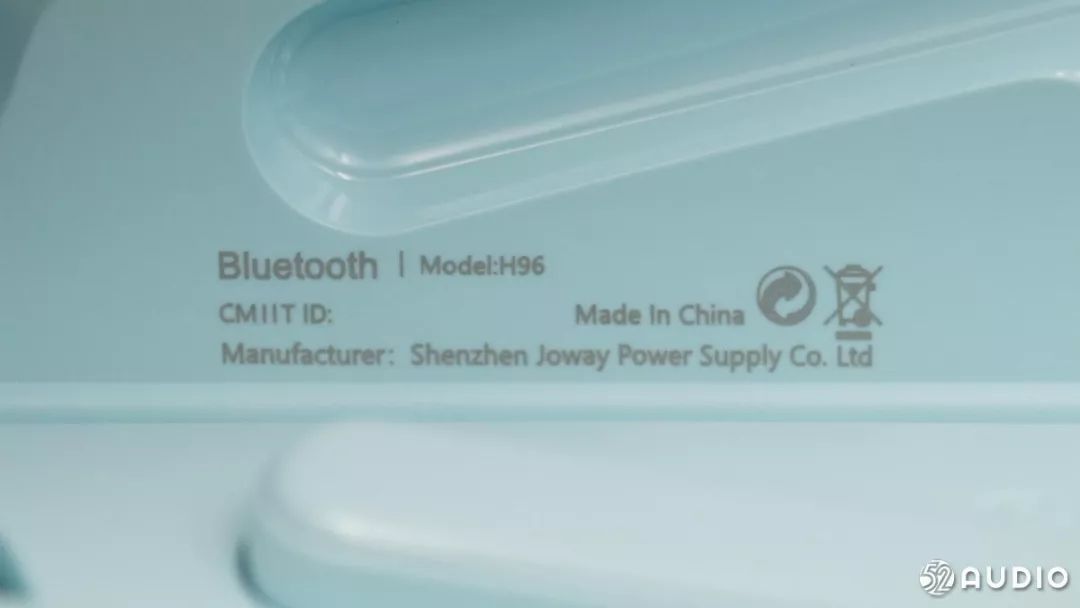

充电盒内侧合页处有部分产品信息，型号H96，中国制造，制造商：深圳乔威电源有限公司。

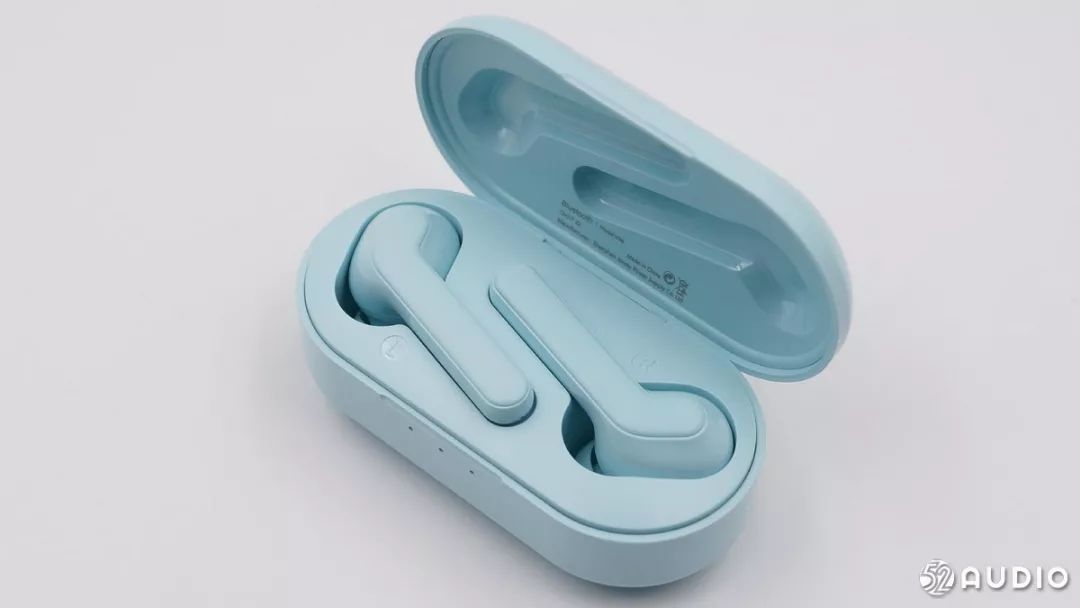

耳机在充电盒的状态。

充电触点在耳机柄处。

我爱音频网采用ChargerLAB POWER-Z KT001 对JOWAY乔威H96真无线蓝牙耳机进行有线充电测试，充电电压5.0838V，电流0.4715A。

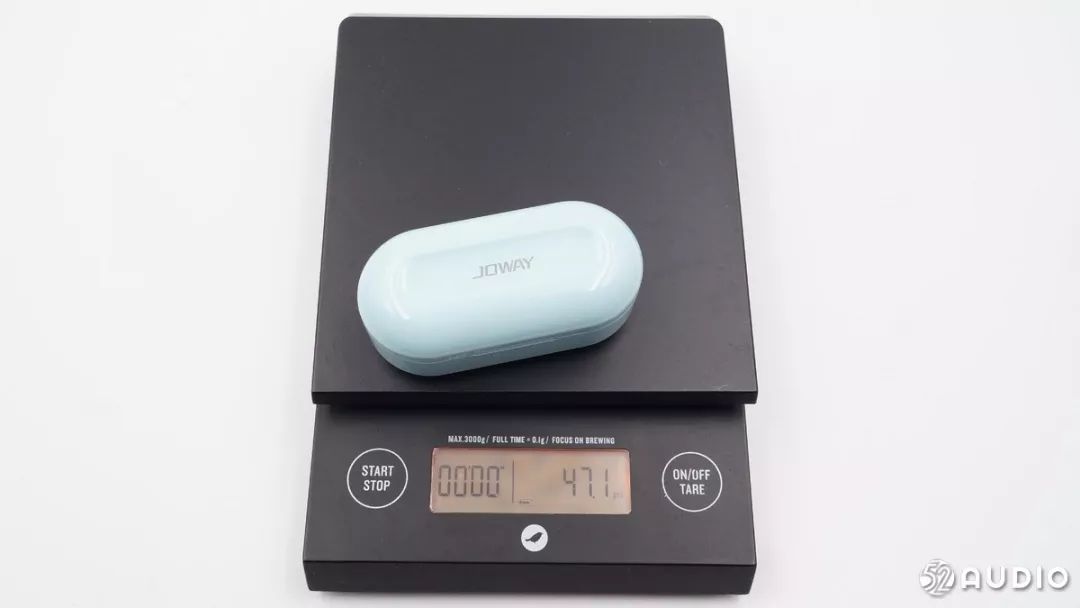

耳机与充电盒的重量为47.1克。

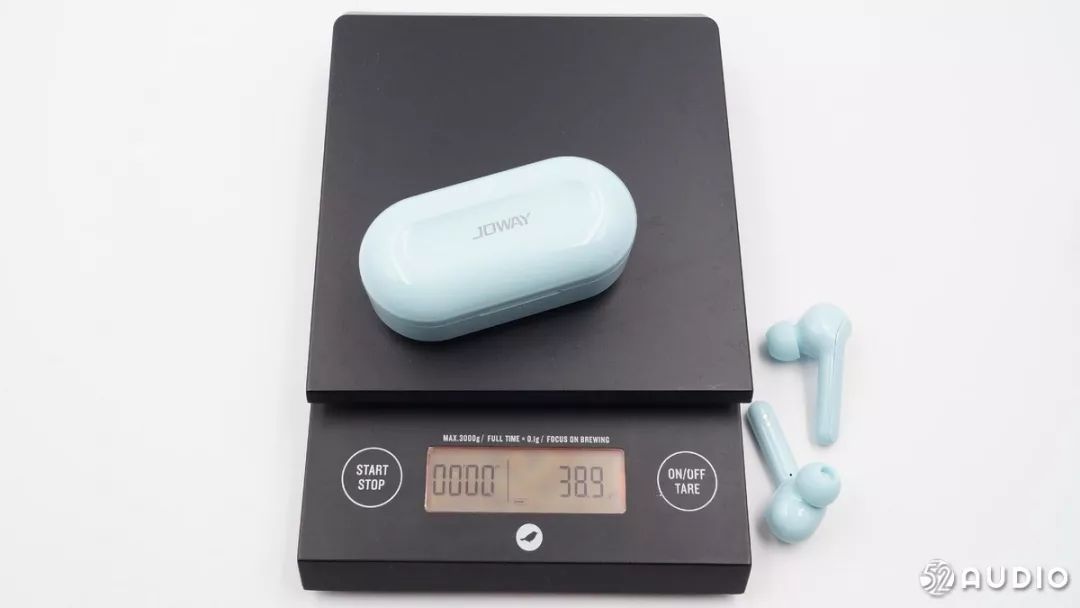

充电盒重量38.9克。

耳机重量8.2克。二、JOWAY乔威H96真无线蓝牙耳机 拆解

撬开充电仓内部，盖子内部有放置耳机的开槽。

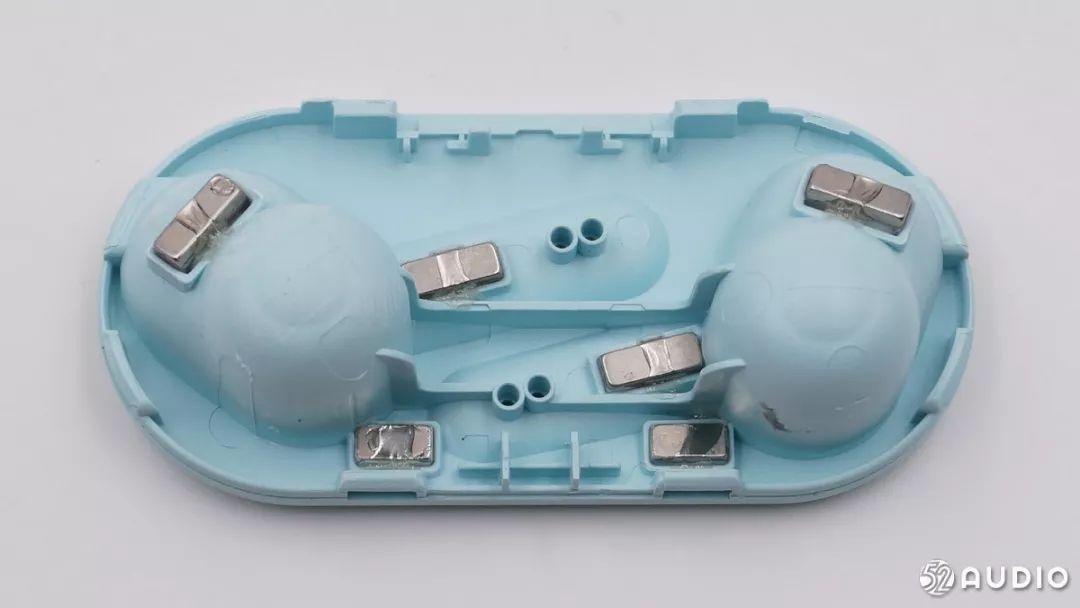

四颗磁铁用来吸附耳机，两颗磁铁吸附盖子。

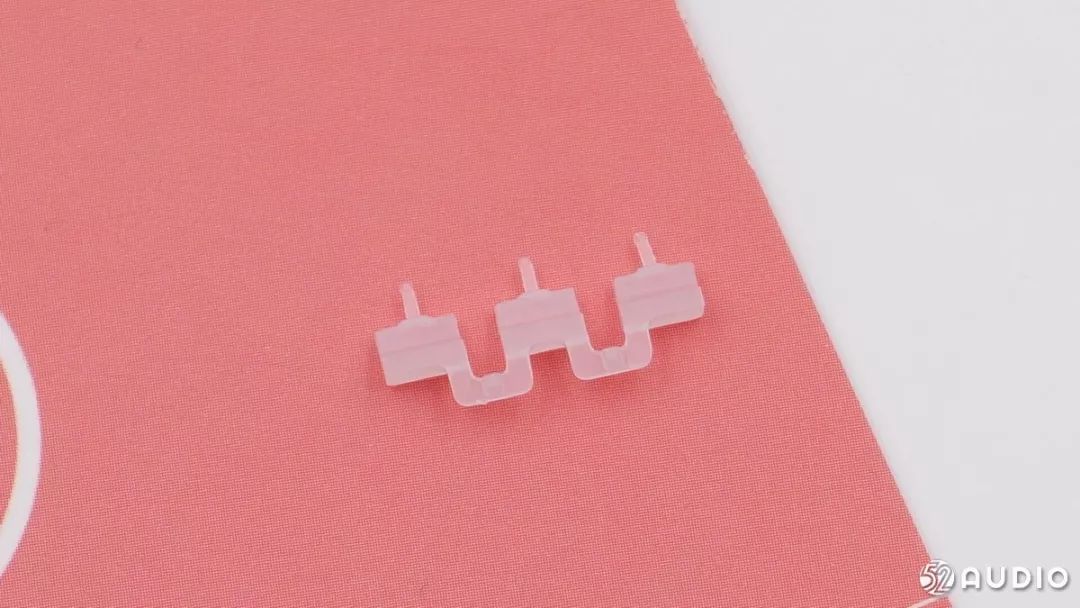

指示灯导光条。

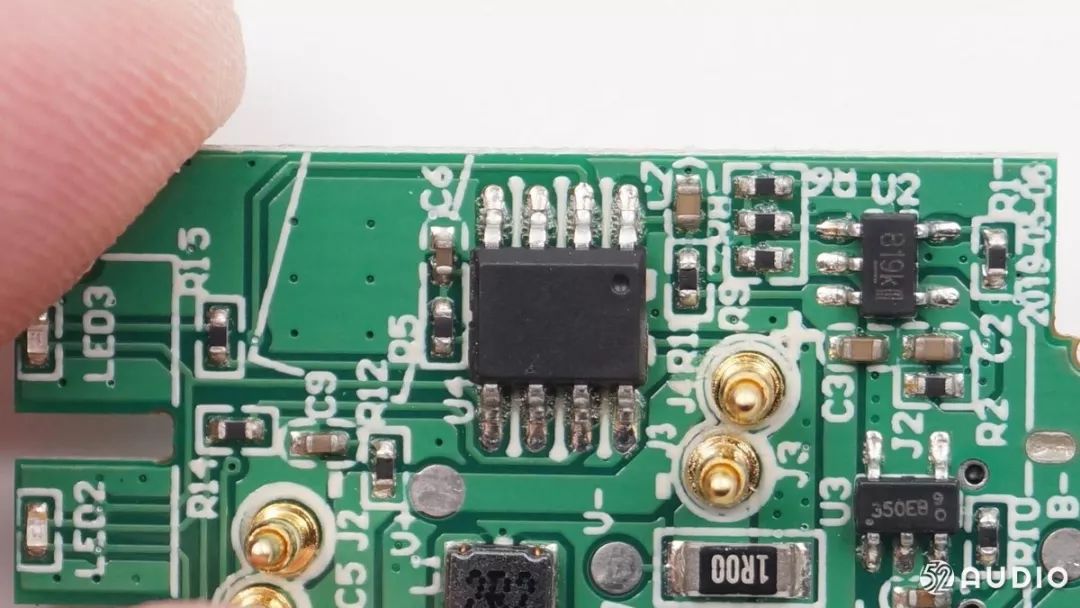

充电舱主板正面特写，电池有缓震泡棉包裹。

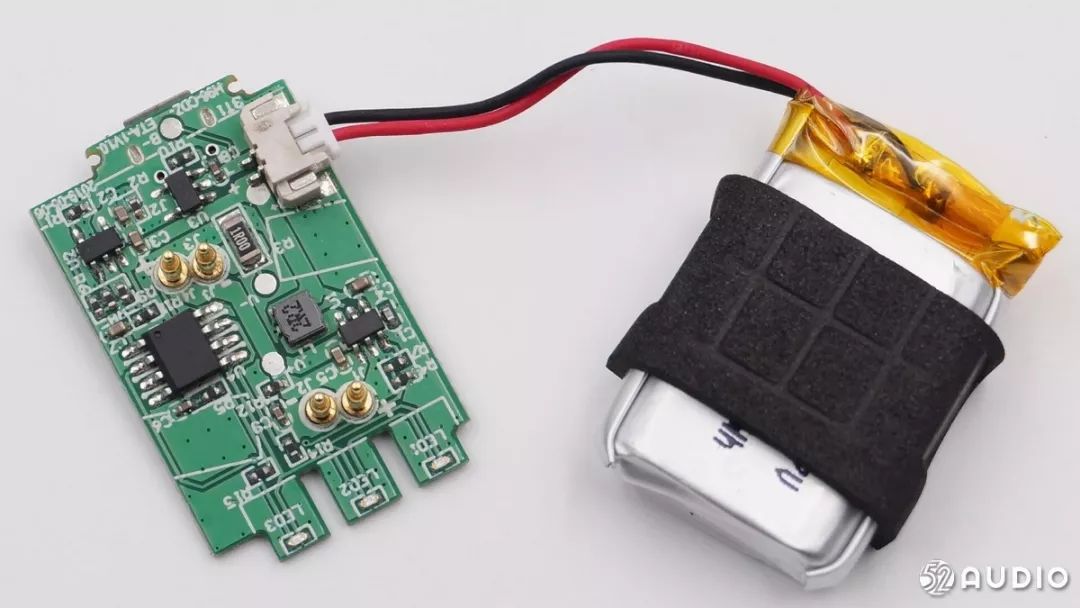

主板和电池背面。

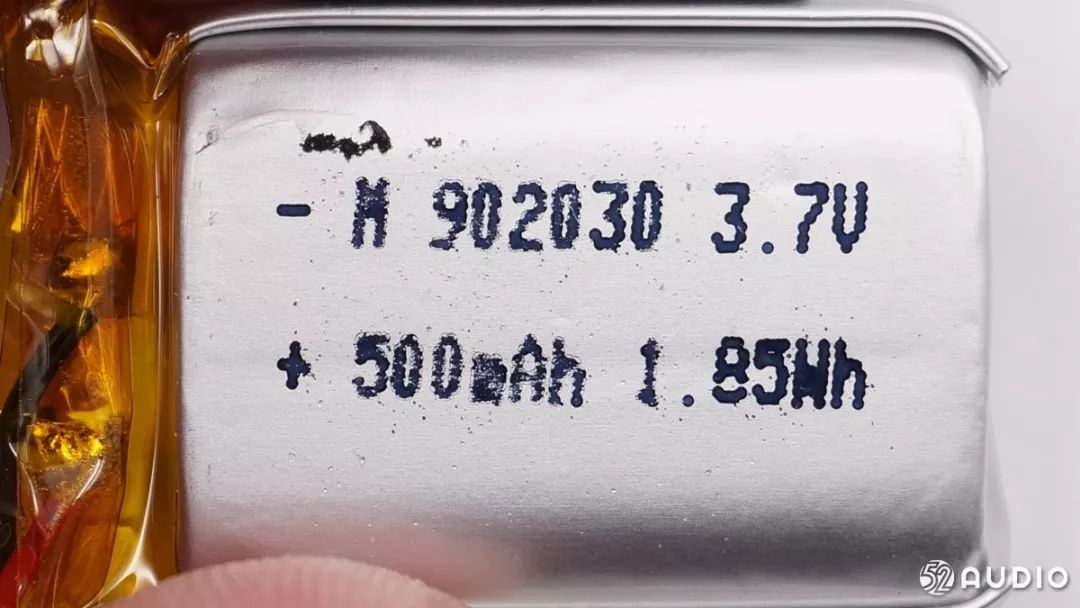

充电仓内置一块500mAh，3.7V的锂电池。

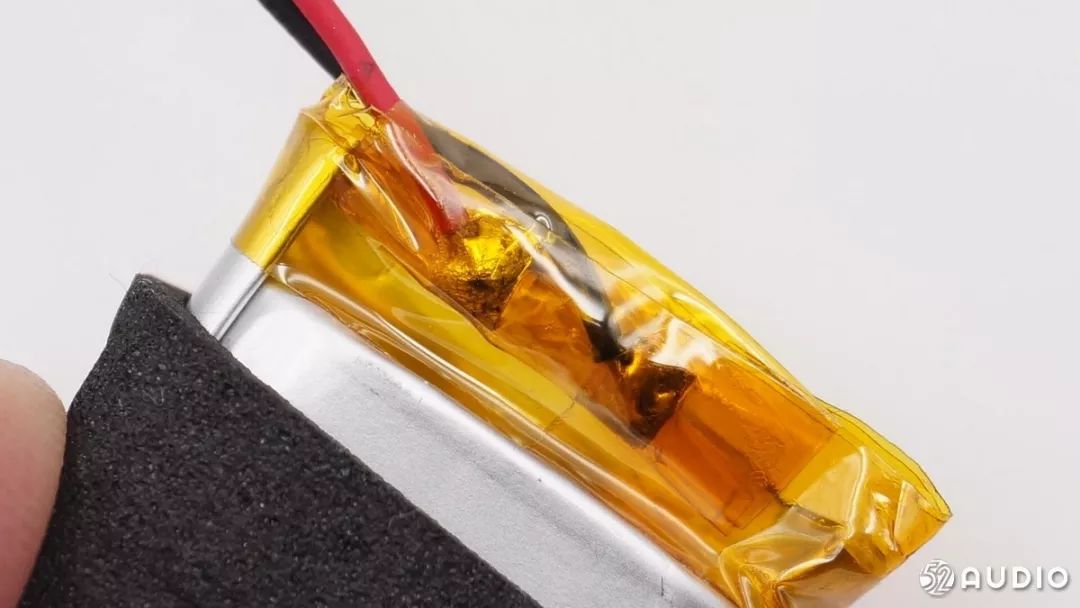

电池上没有保护板，保护IC在电路板上。

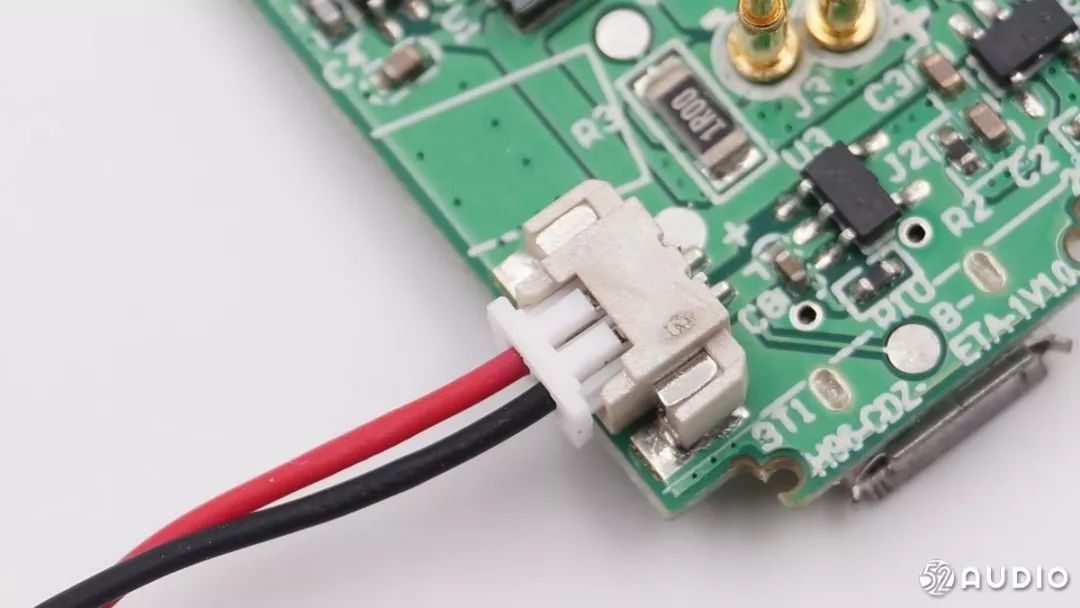

电池采用插接件连接在电路板上。

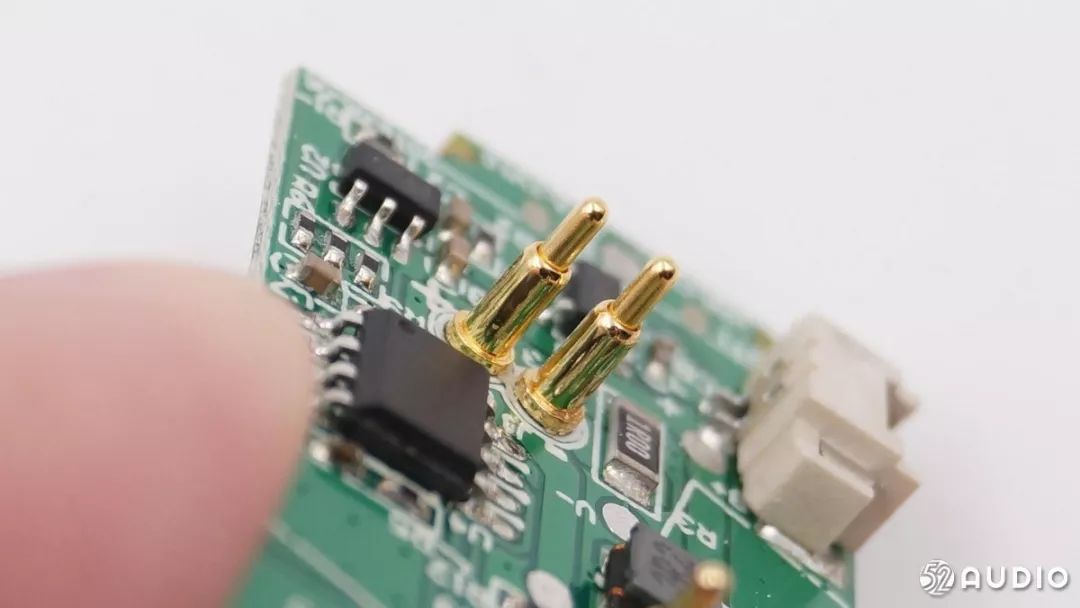

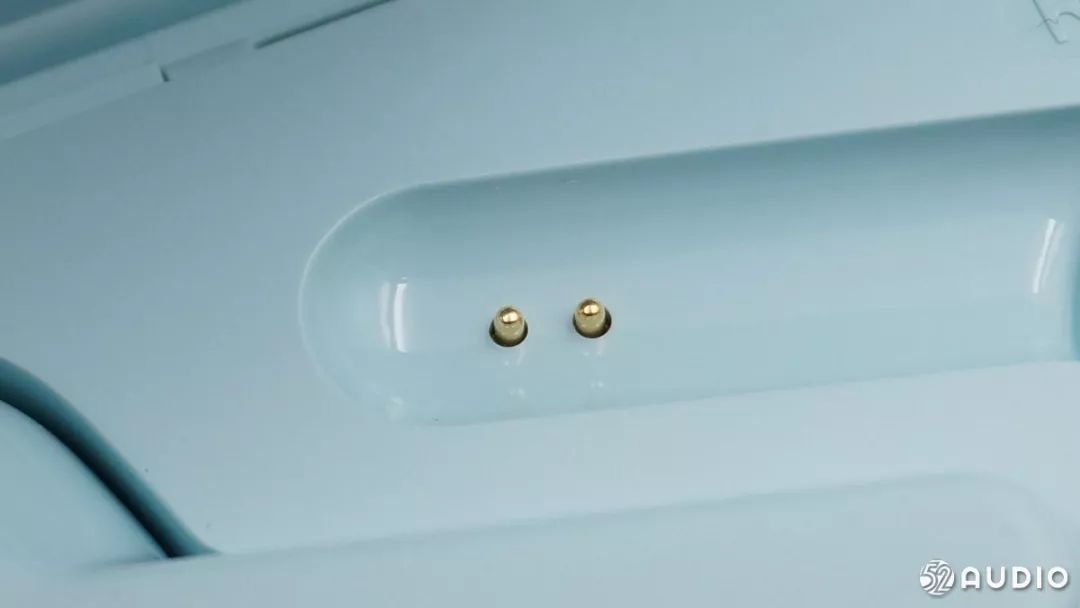

为耳机充电的镀金顶针。

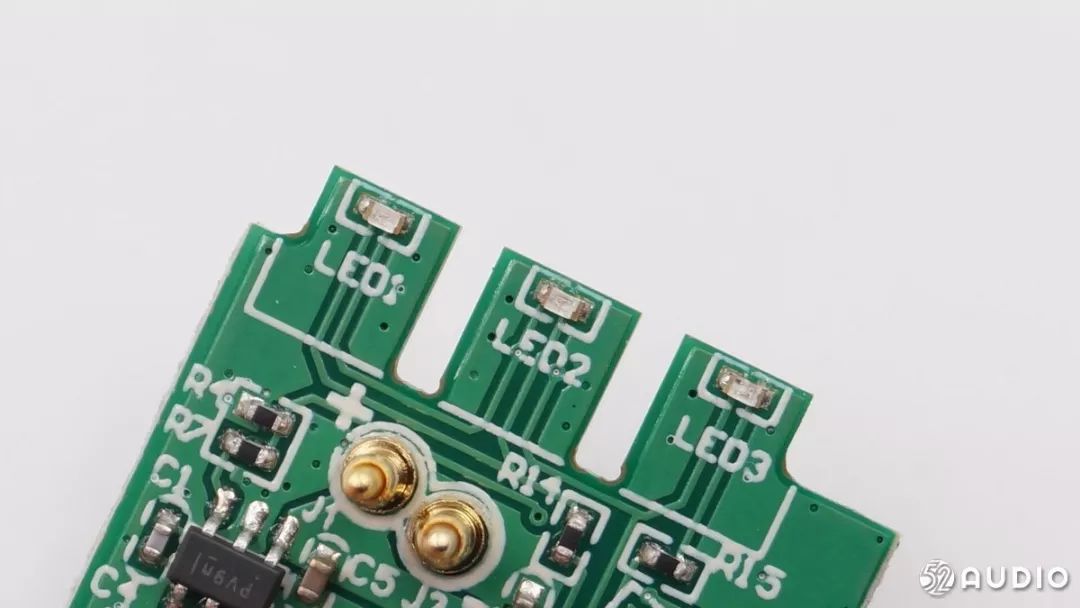

三颗LED电量指示灯。

一颗无标芯片，用于电量显示功能。

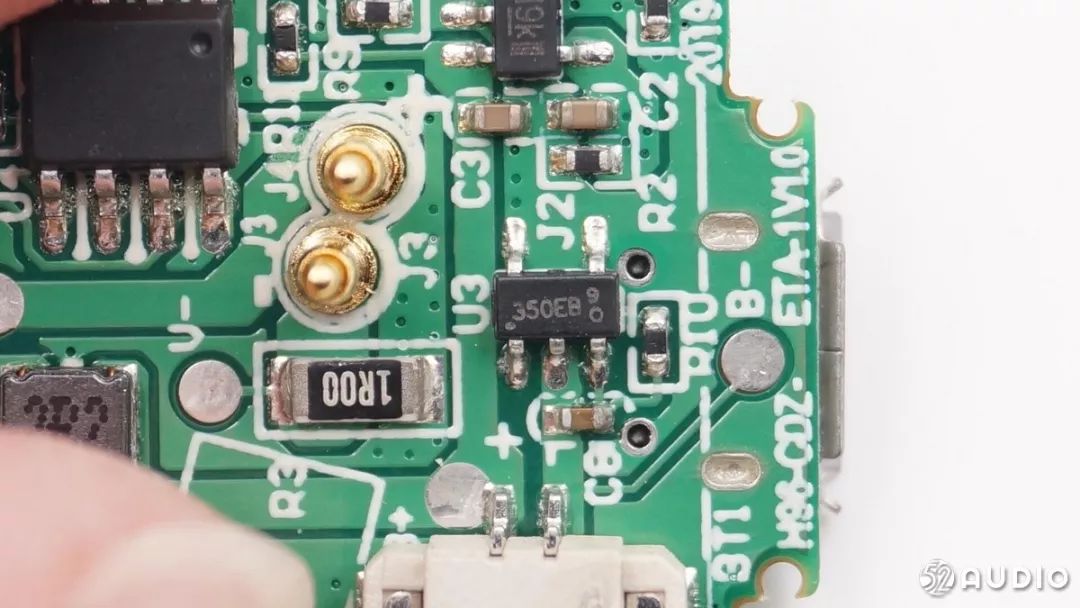

赛芯微 XB5350 SOT23封装的一体化电池保护IC。

赛芯微 XB5350 详细资料。

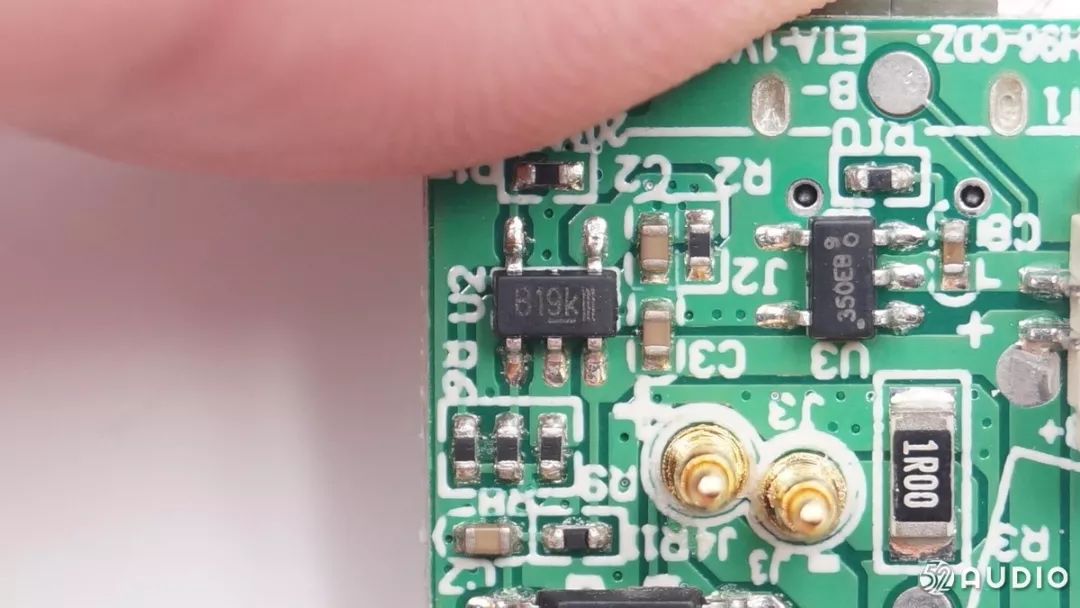

丝印B19K的充电IC，为内置锂电池充电，品牌来自钰泰，型号ETA4054。钰泰ETA4054输入耐压20V ，充电电流可调，充电精度高。带电池防反接功能，电池脚耐压16V，静态功耗小于1uA。

钰泰 ETA4054 详细资料。

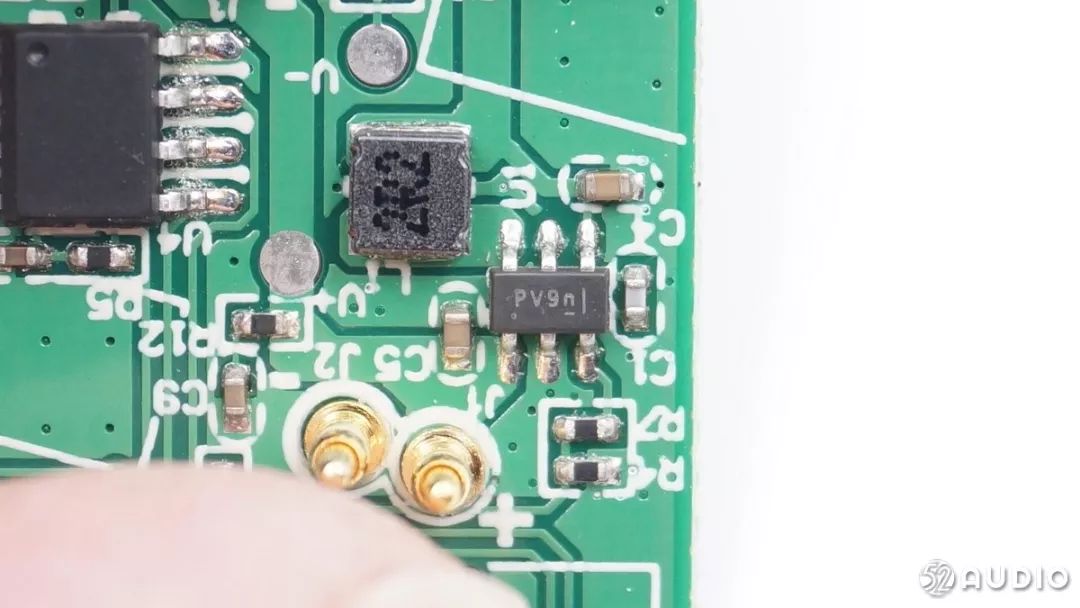

钰泰 ETA1061 1μA超低静态电流，1A同步整流升压转换器，将内置电池升压为耳机充电。

据我爱音频的拆解统计，漫步者，JBL、出门问问、U&I由我等品牌均有大量采用钰泰的TWS耳机充电盒方案。

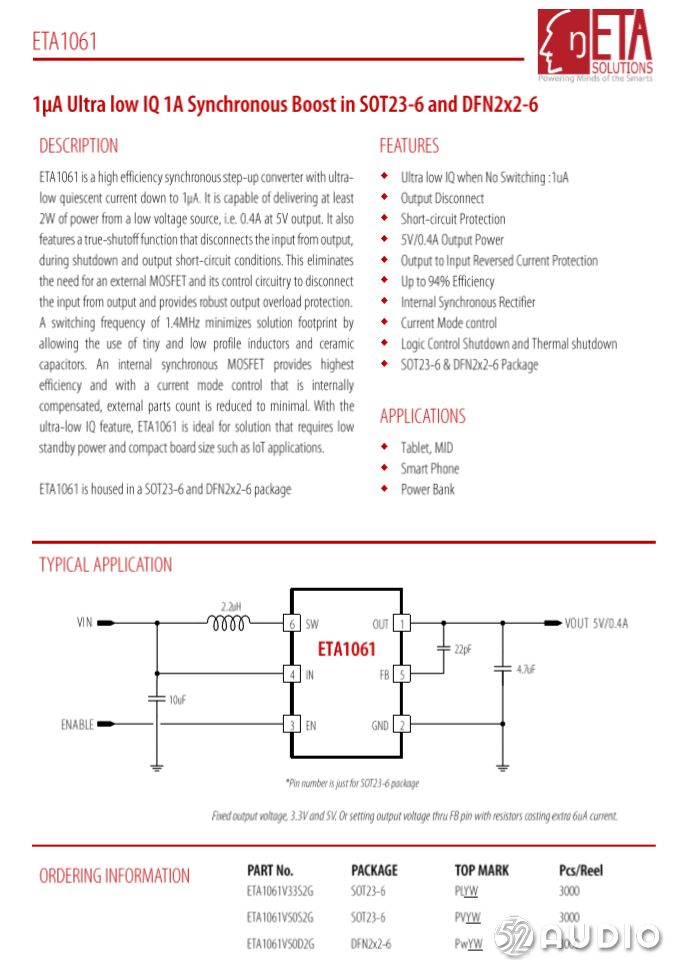

钰泰 ETA1061 详细资料。

下面开始拆解耳机。

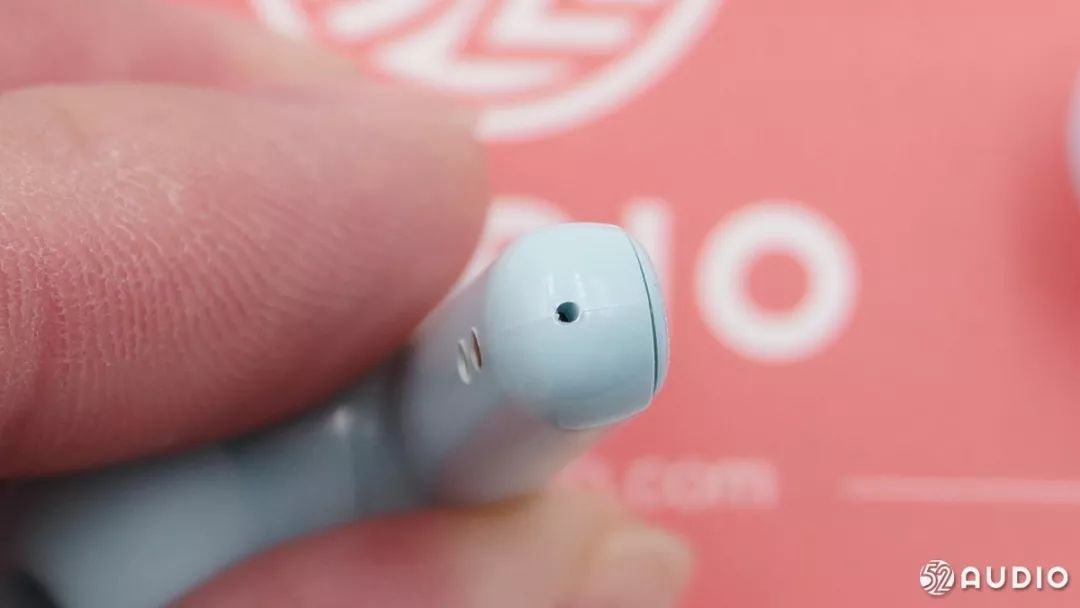

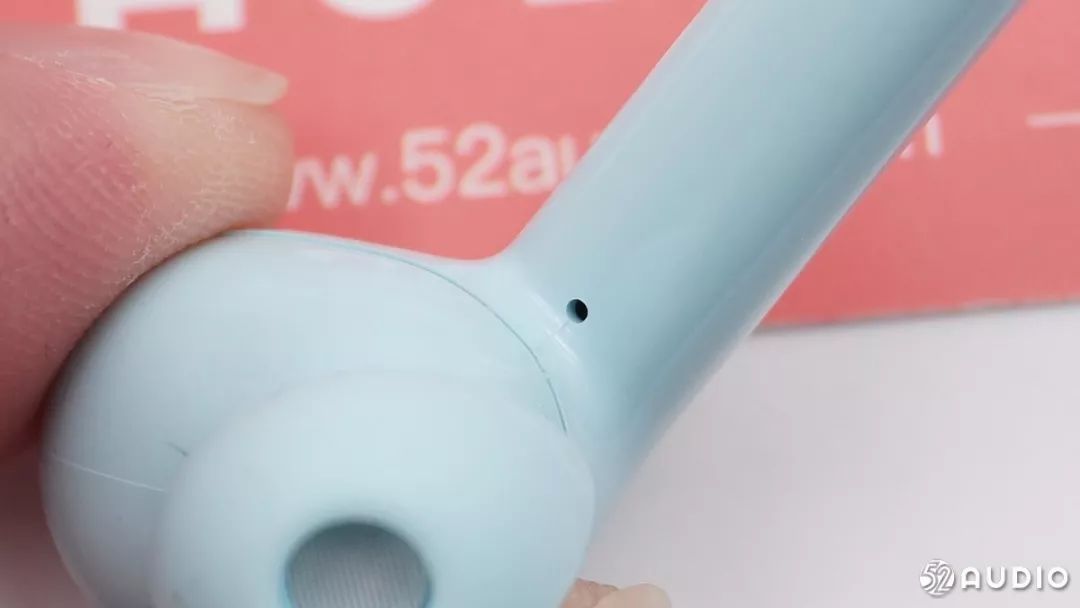

麦克风开孔，外壳合模线明显。

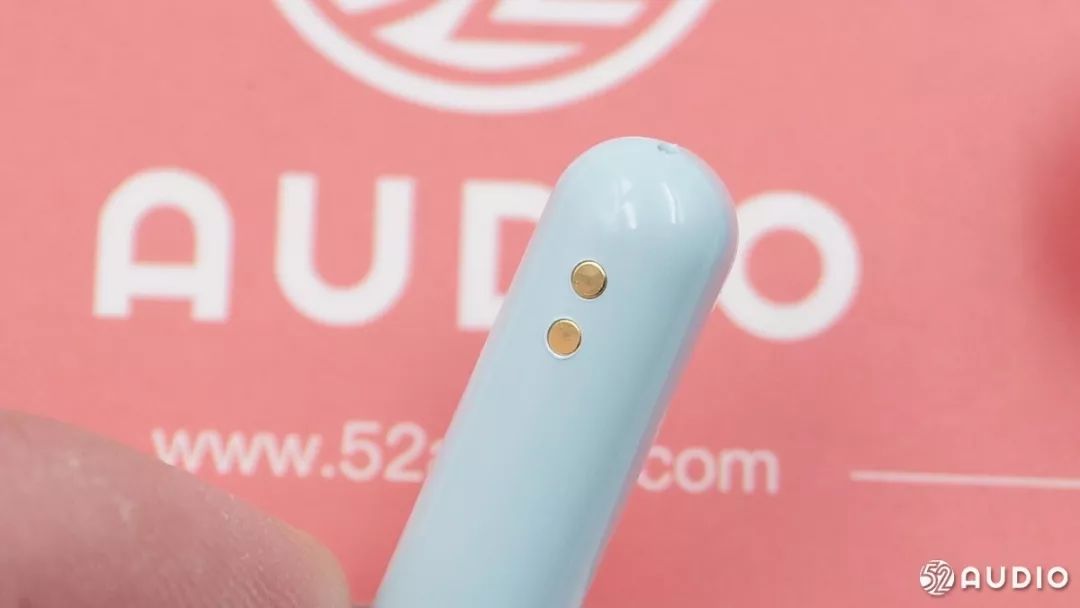

充电的金属触点位于耳机柄内侧。

泄压孔特写。

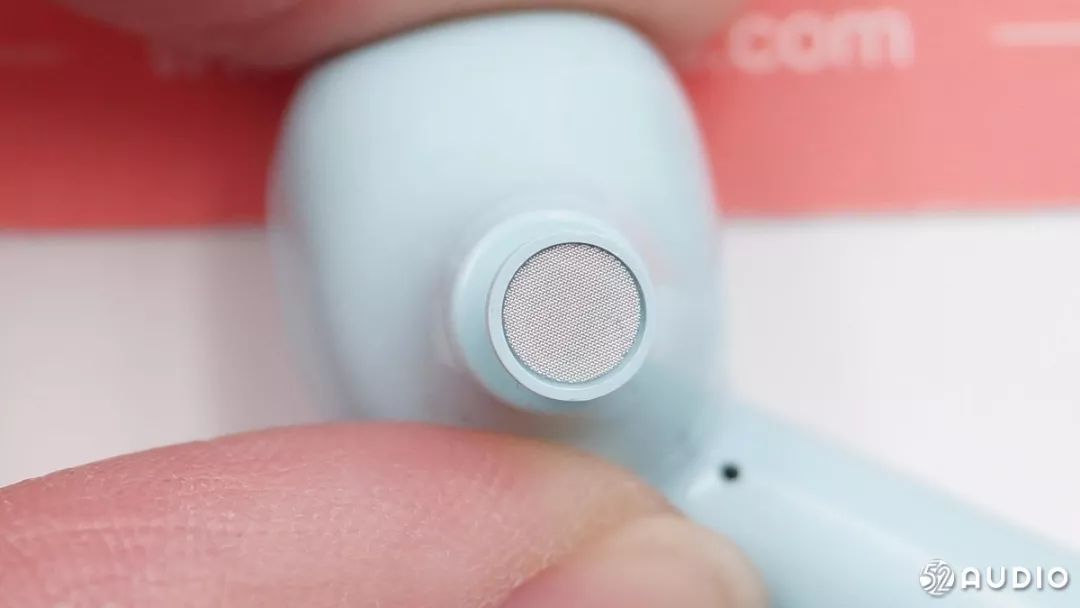

耳机发声孔有一层细密的纤维防尘网。

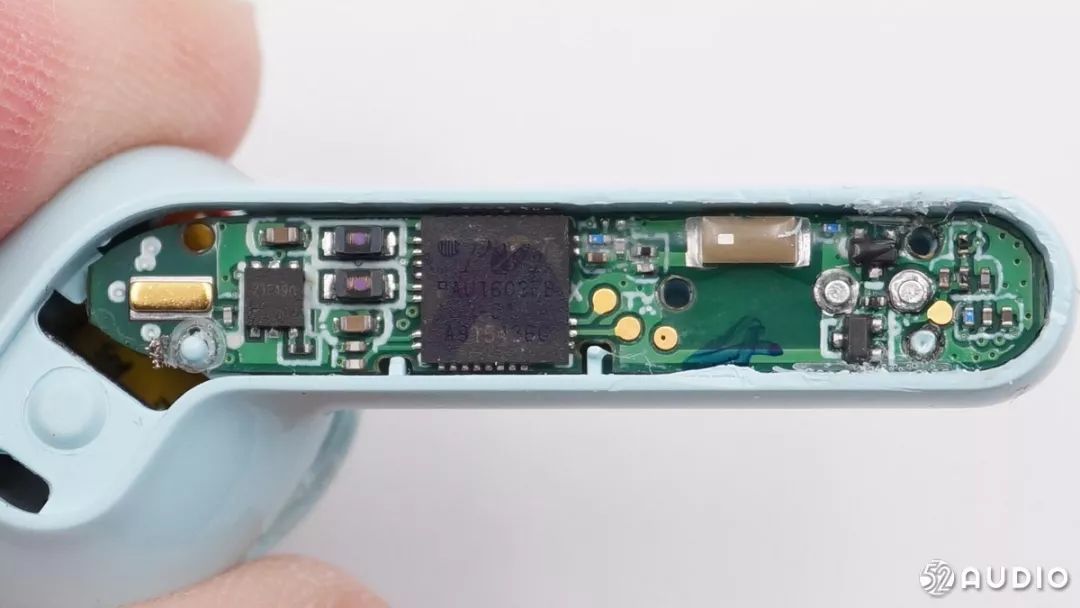

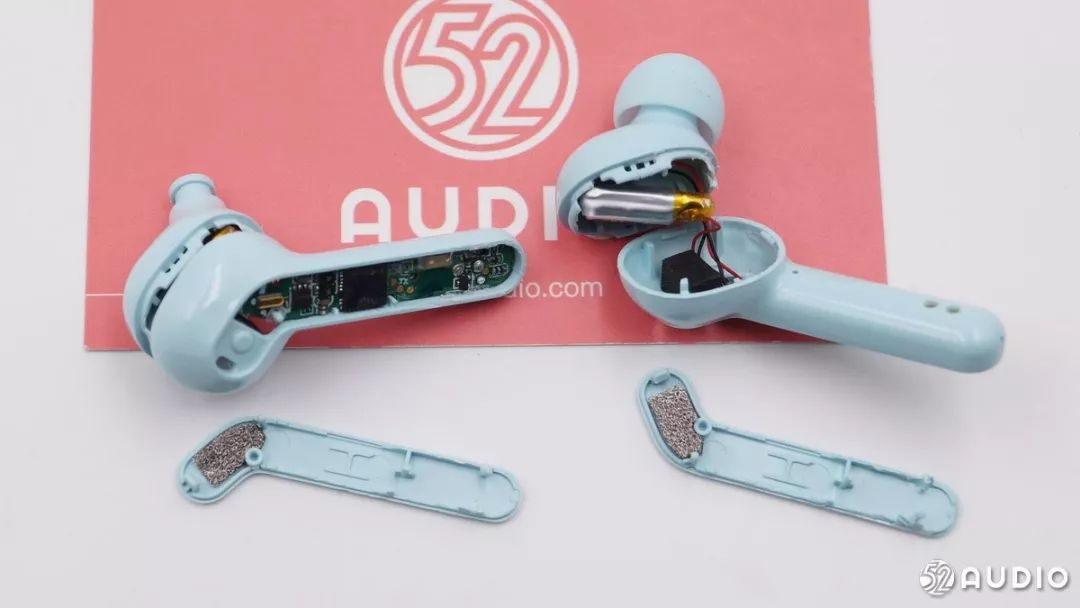

左右耳机内部布局一致。

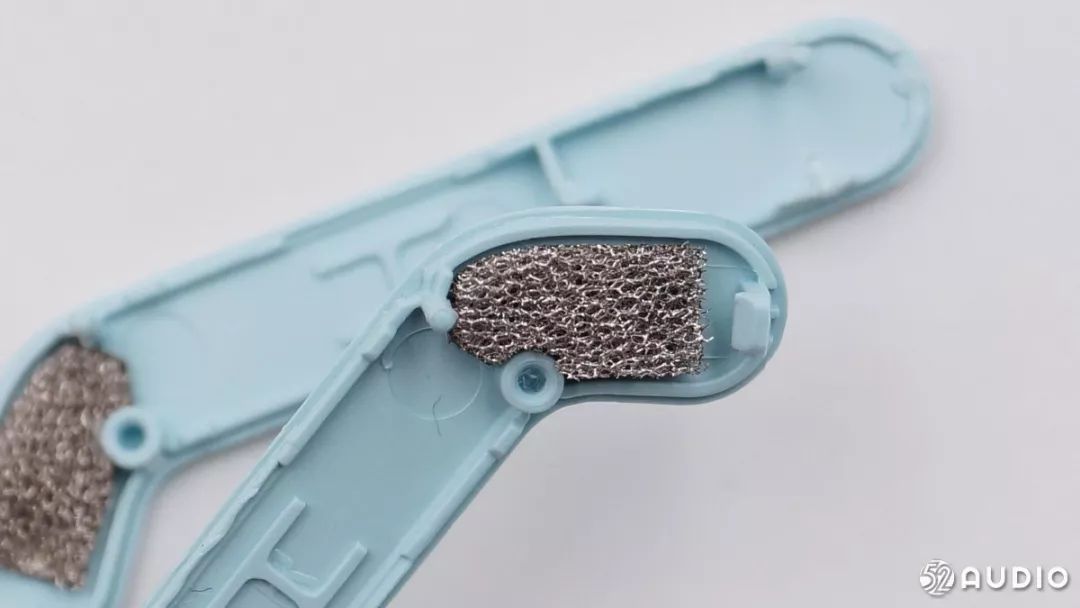

耳机柄内侧触摸区域有导电海绵。

导电海绵特写。

耳机柄顶部是触摸触点，中下部分是贴片陶瓷蓝牙天线。

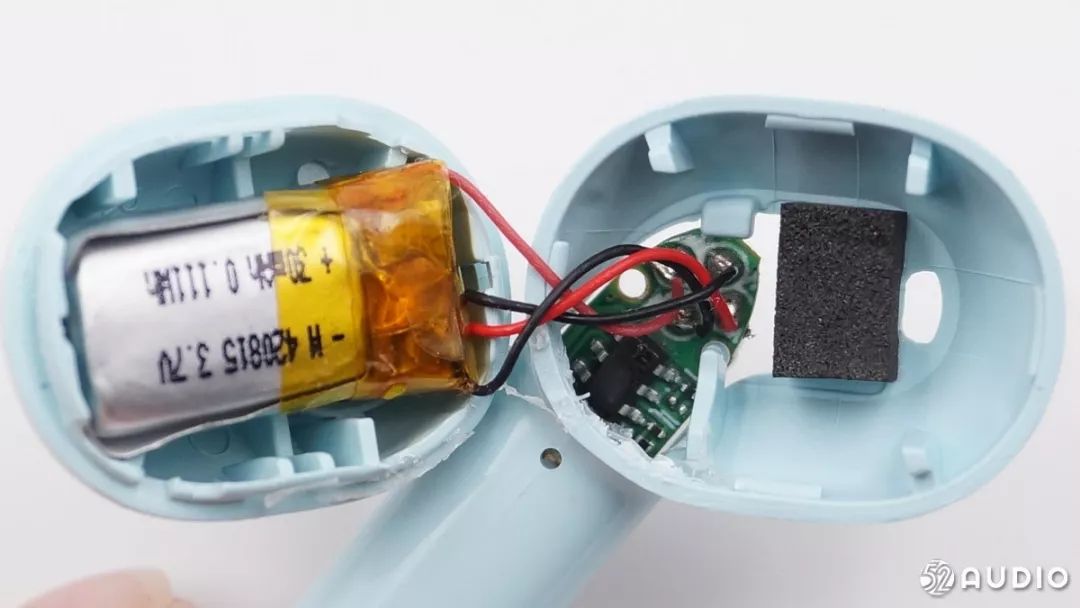

电池和扬声器藏在耳机内部。

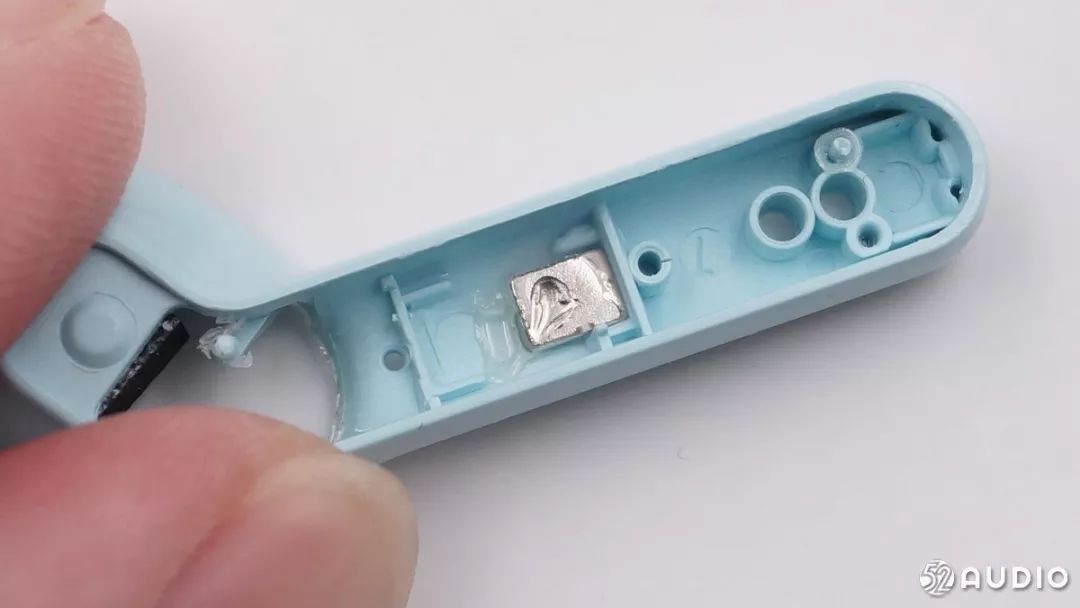

吸附耳机的磁铁。

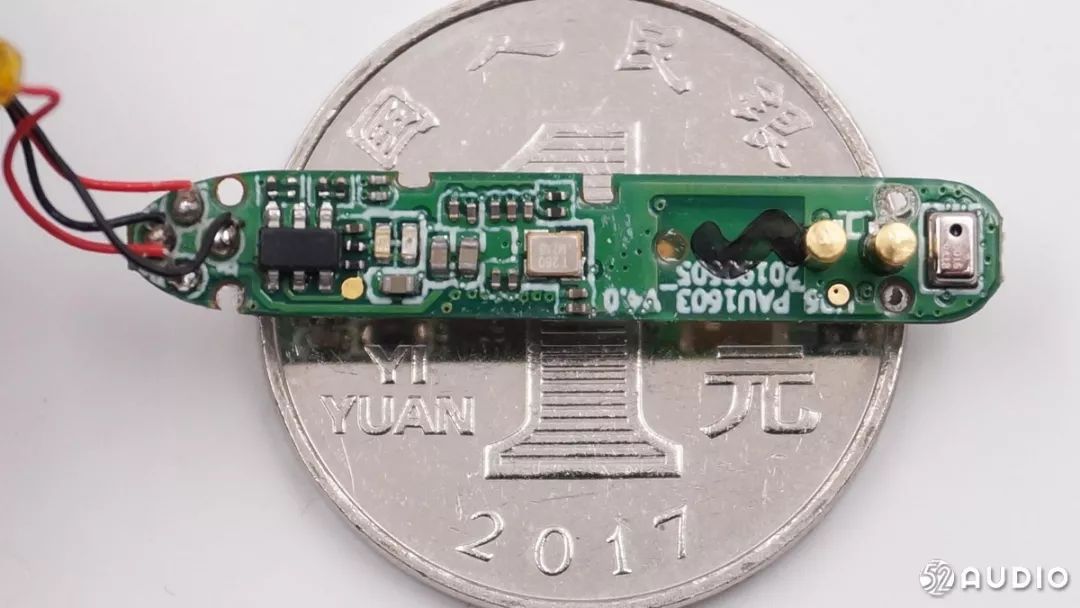

长条状电路板与一元硬币对比大小。

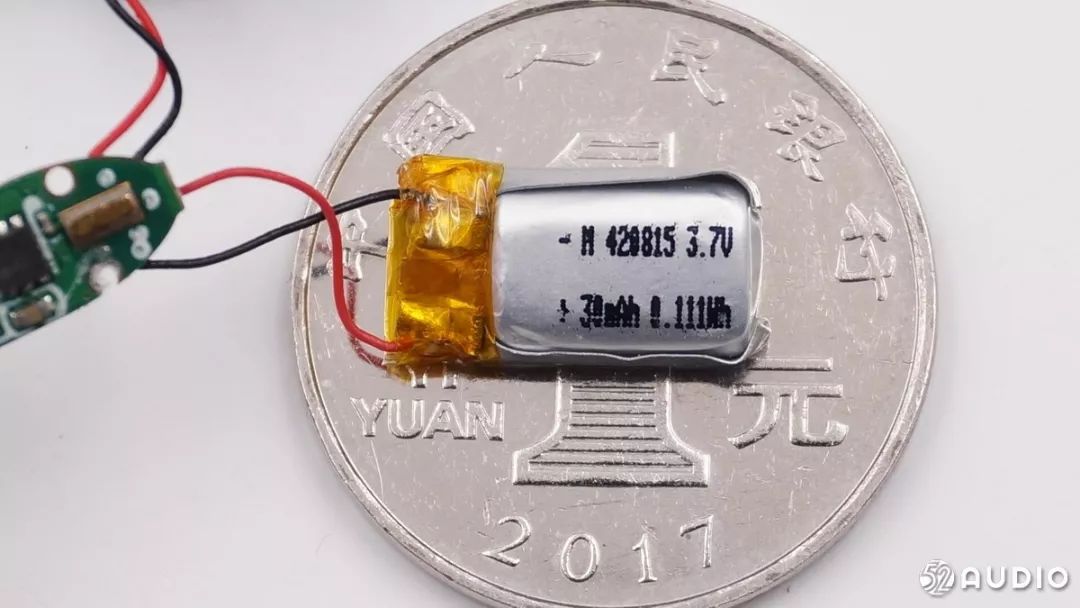

耳机内置电池和一元硬币对比大小。

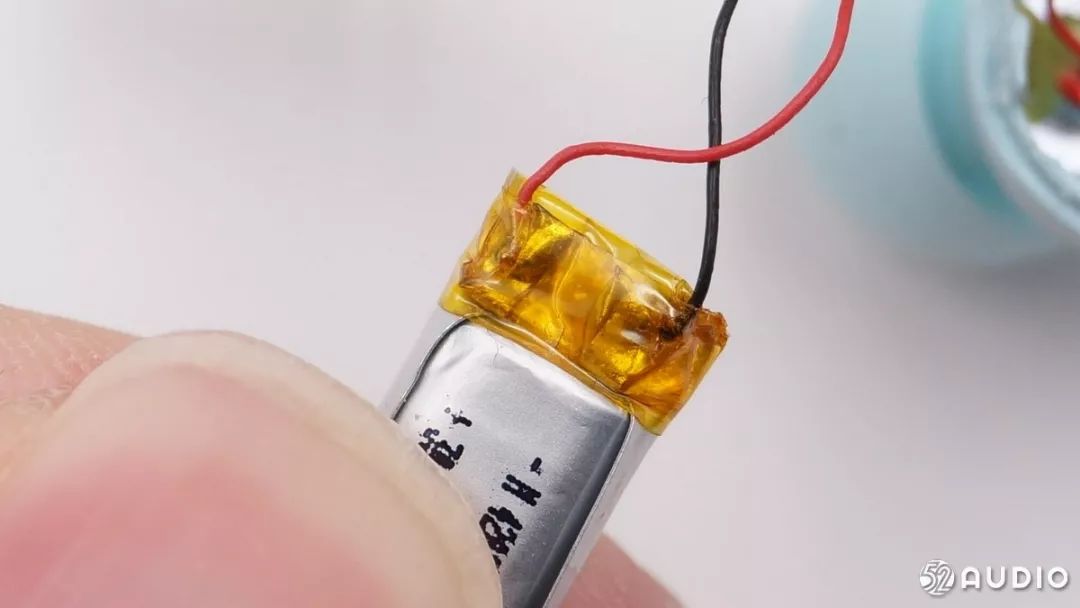

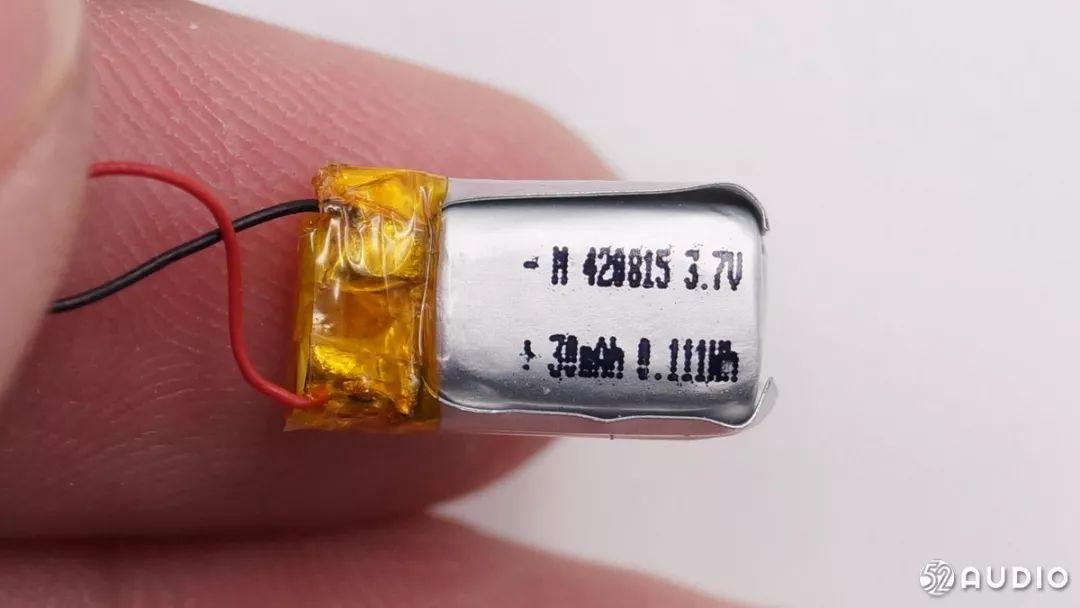

耳机内置3.7V，30mAh电池。

电池上没有保护板。

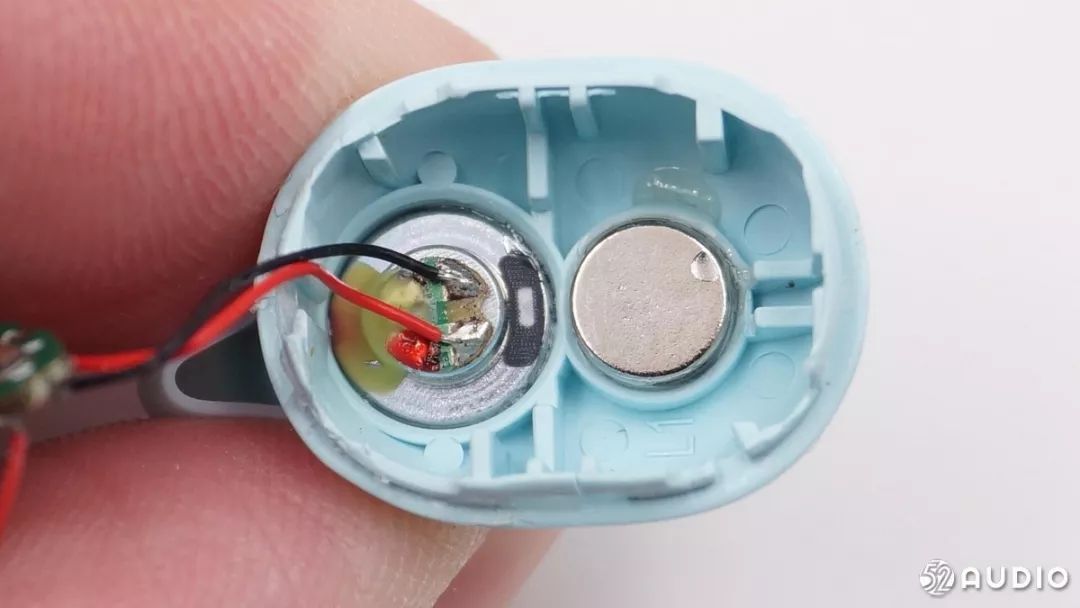

扬声器和吸附耳机的磁铁。

扬声器直径7mm。

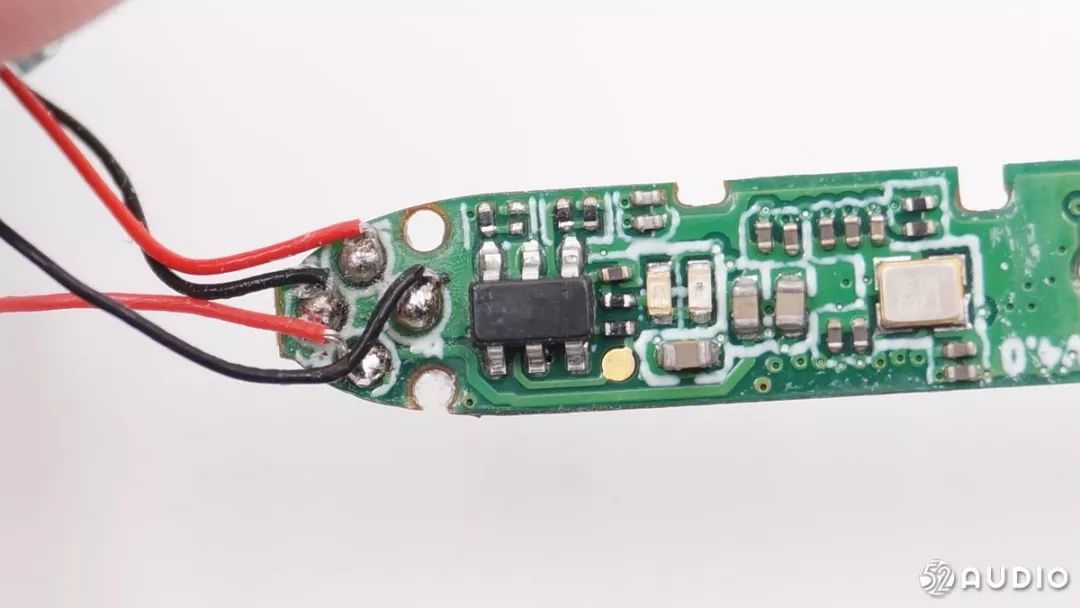

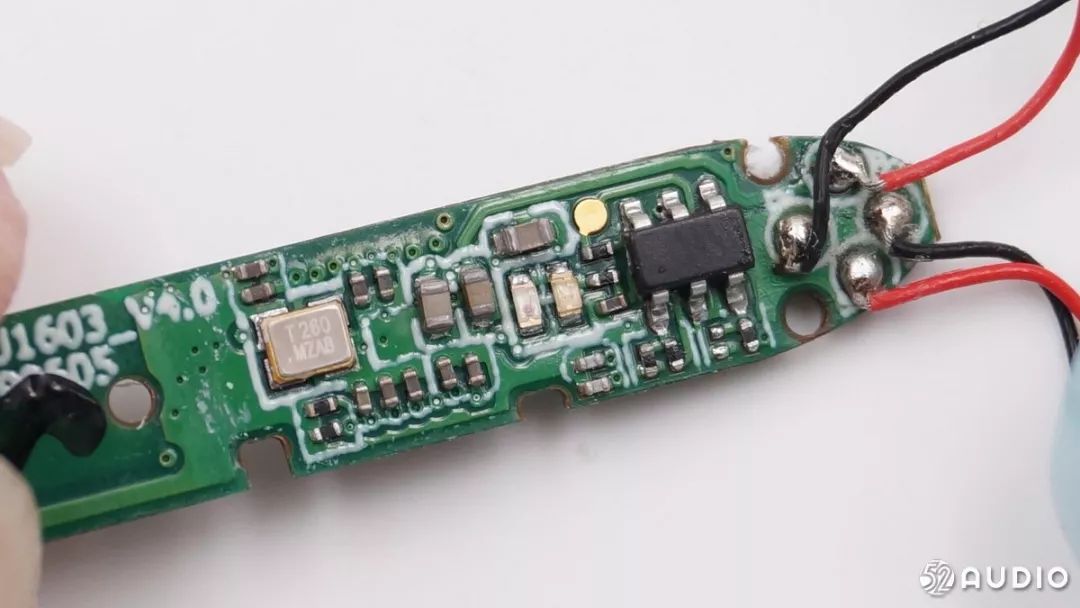

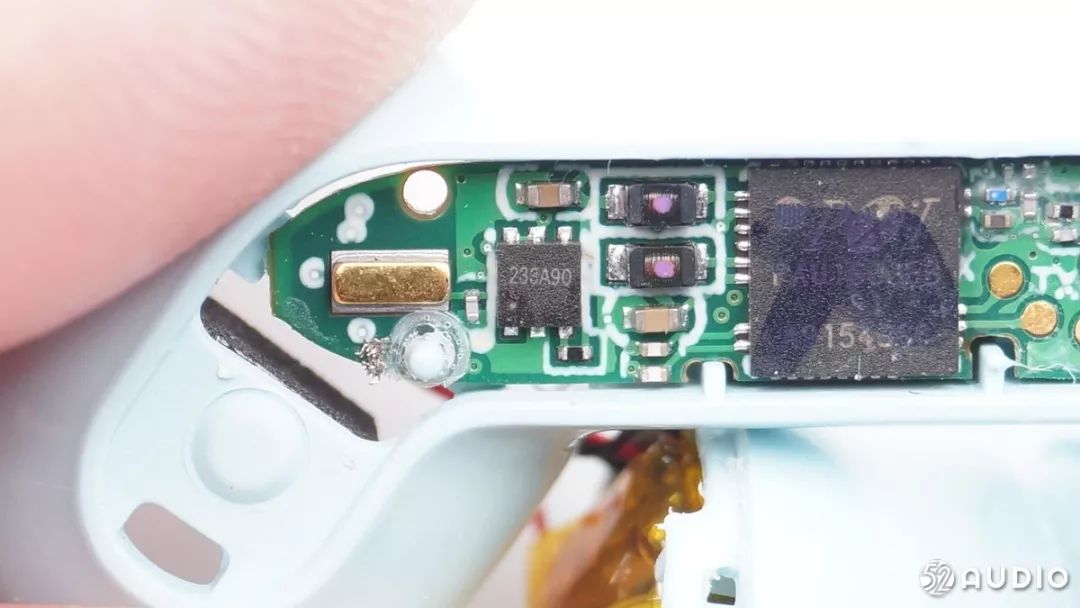

电路板端部焊接的触摸触点和触摸IC。

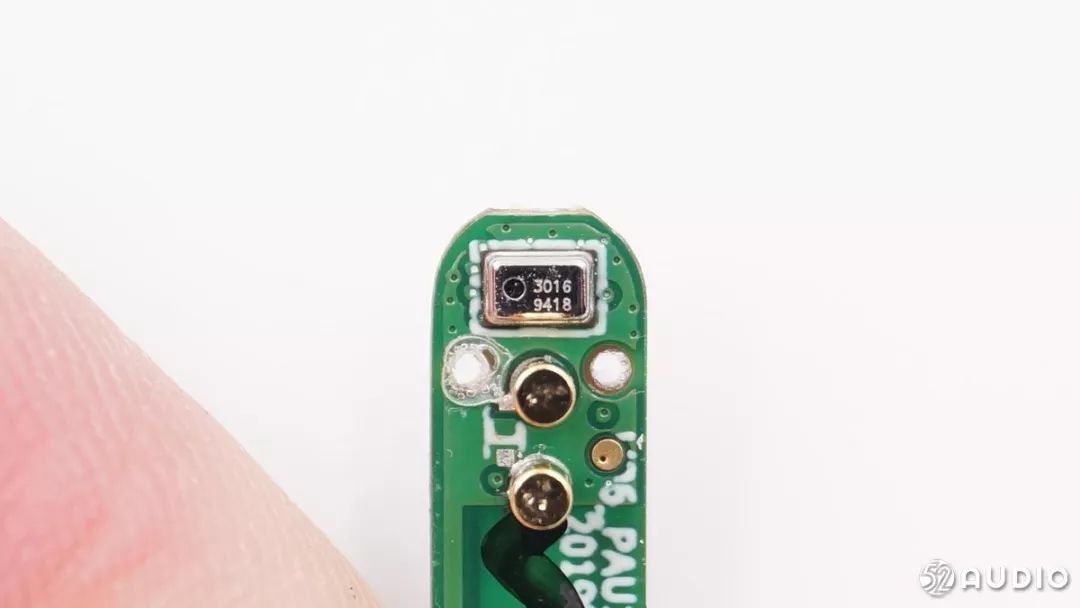

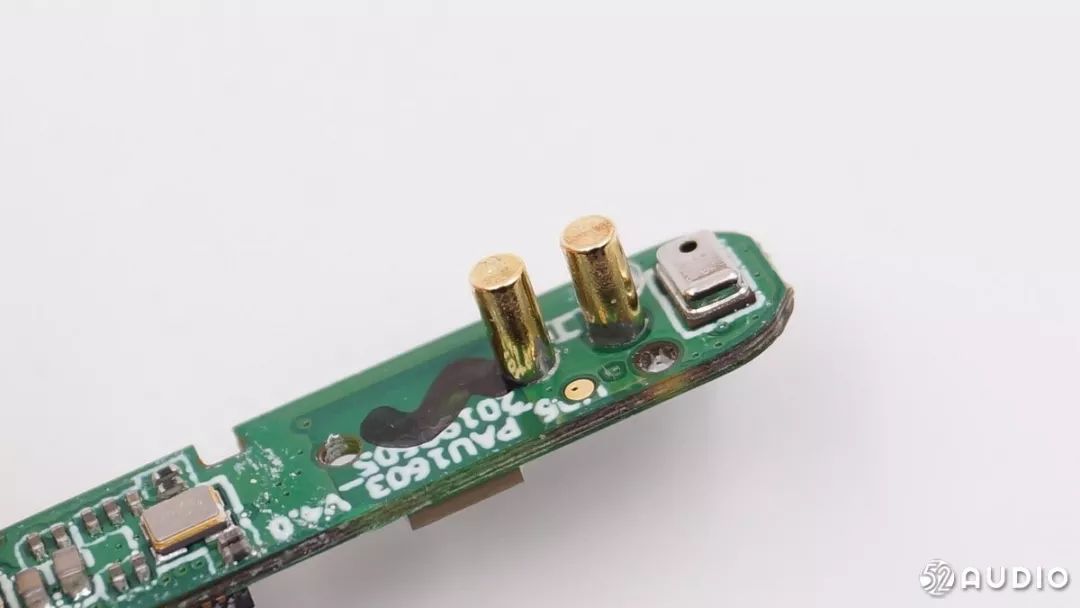

充电触点和麦克风。

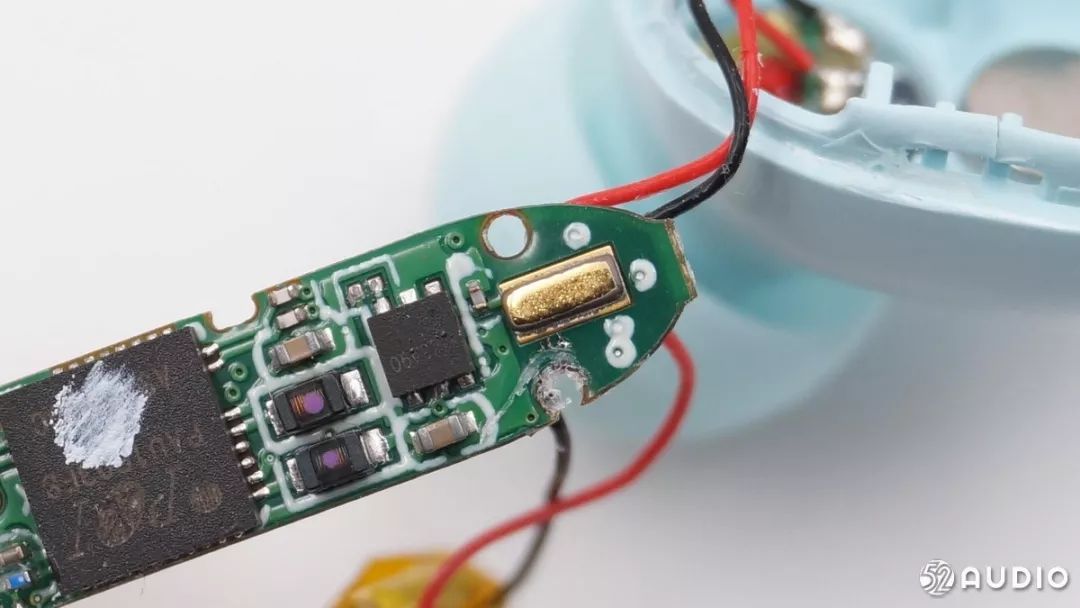

两颗LED指示灯特写。

贴片陶瓷蓝牙天线。

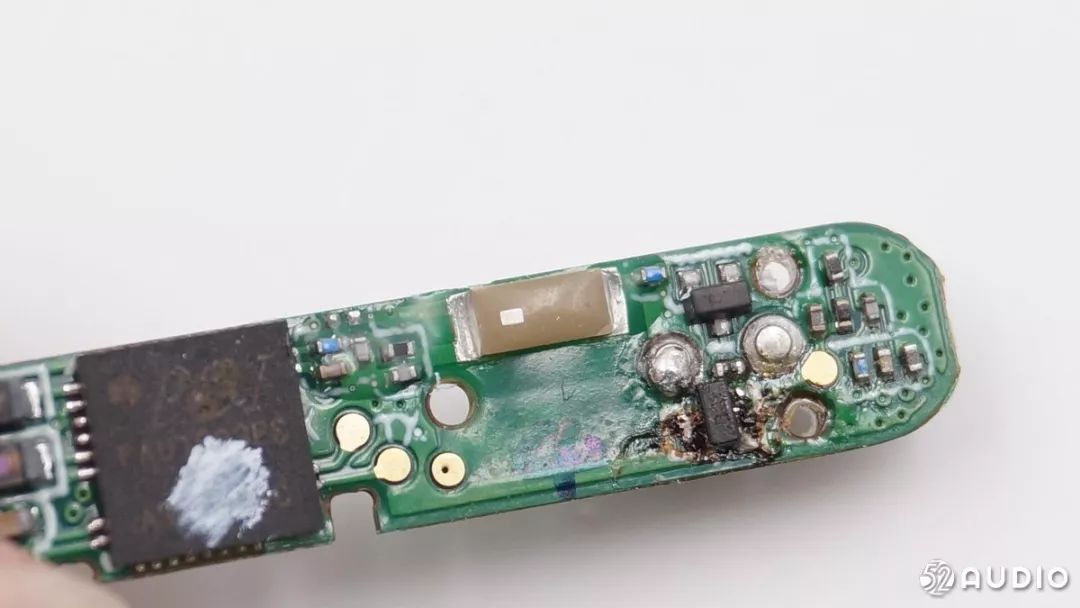

一颗被打磨了的IC。

丝印3016 9418的MEMS硅麦。

通泰 TTP233 触摸IC，用来响应触摸操作。

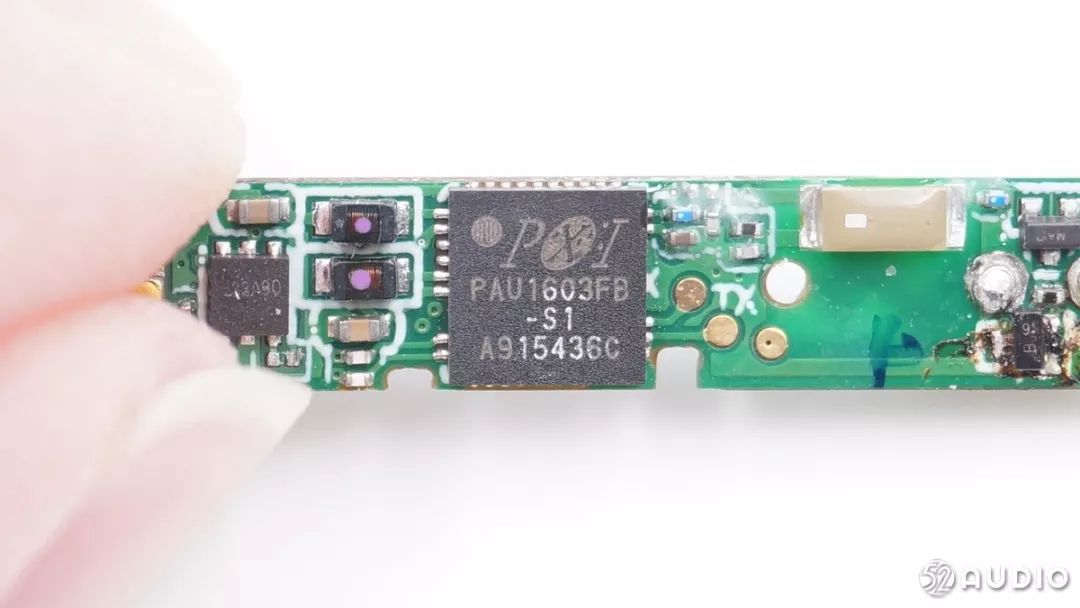

PIXART 原相 PAU1603FB-S1 蓝牙音频芯片，支持蓝牙 5.0，支持立体声，支持两路模拟或数字麦克风。此前我爱音频网曾拆解漫步者GM4真无线蓝牙游戏耳机、以及一款采用用抽拉式充电盒设计的真无线耳机也采用了原相方案，可见原相方案目前已陆续有产品开始采用。

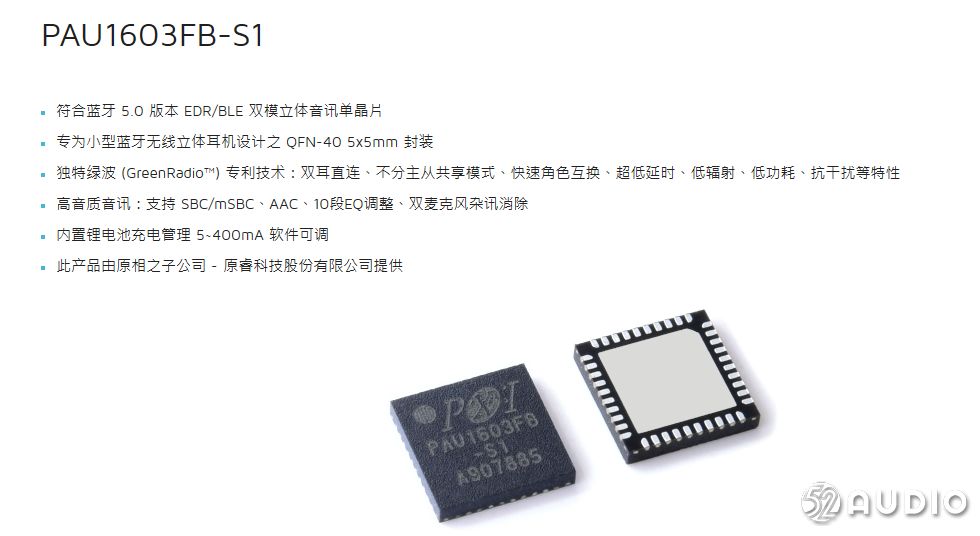

原相 PAU1603FB-S1 介绍。

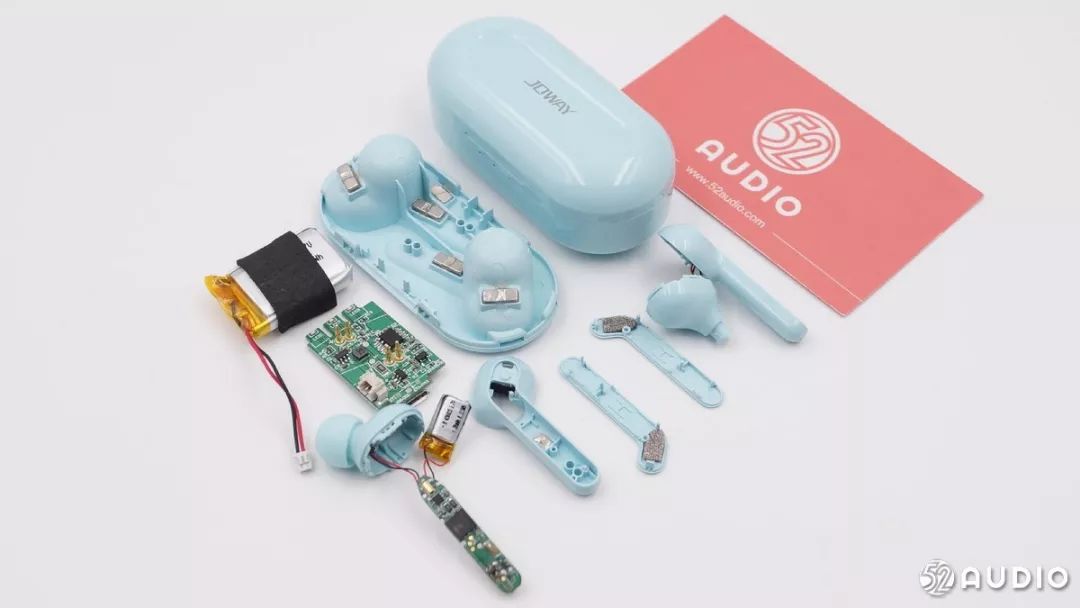

拆解全家福。

我爱音频网总结

JOWAY乔威H96真无线蓝牙耳机配色比较清新，耳机腔体的设计比较有特点：电池和扬声器藏在耳机内部，耳机主板为长条形，触摸IC、主控芯片、陶瓷天线、硅麦等依次排开，布局明了。耳机搭载PIXART 原相 PAU1603FB-S1 蓝牙音频芯片，支持蓝牙 5.0，支持立体声，支持两路模拟或数字麦克风，采用QFN-40 5×5mm封装，专为小型TWS耳机设计。相信这一芯片将会为TWS真无线蓝牙耳机和其它蓝牙音频市场注入新活力。
