使用倾斜开关_波轮洗衣机门开关的结构和原理图解。

门开关系统是对洗衣机保护装置的统称。当洗衣机在工作时，如果打开洗衣机的上盖， 手伸入桶中去做一些操作，高速旋转的洗衣桶可能会对操作者的手造成伤害。因此，洗衣机使用门开关系统当在操作者打开洗衣机上盖后，及时切断供电，避免伤害发生，起到保护作用。

1、波轮式洗衣机门开关系统的结构

波轮式洗衣机的门开关系统主要是指洗衣机的安全门开关，它主要用于检测波轮式洗衣机上盖的打开与闭合，从而实现对电气系统电源供电的控制，起到安全保护的作用。

波轮式洗衣机只有在闭合上盖，使安全门开关处于闭合状态时，电气系统才会通电，使电动机运转，从而实现洗涤、脱水等操作。在洗衣机工作状态中，将上盖打开，或是因为洗衣桶剧烈晃动，导致安全门开关动作，电气系统就会断电，使电动机停止工作，洗衣机进入断电保护状态。由此可见，安全门开关是波轮式洗衣机的重要保护装置。波轮式洗衣机的安全门开关及其安装位置如下图所示。

波轮式洗衣机的安全门开关由引脚、动块、滑块、弹簧片、触点和杠杆等组成，其结构如下图所示。

2、波轮式洗衣机门开关系统的原理

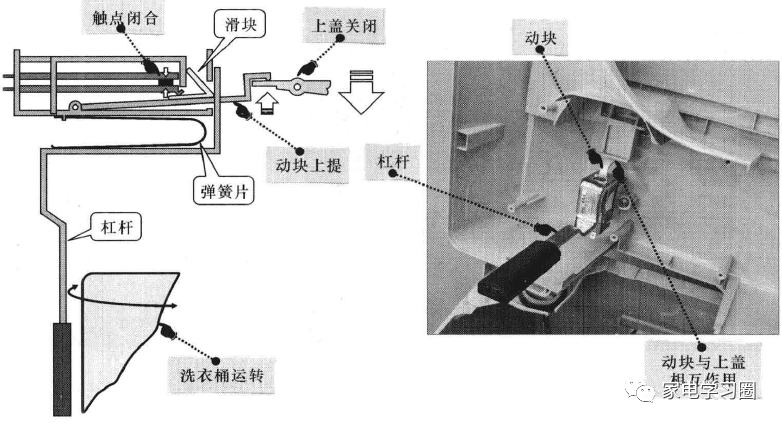

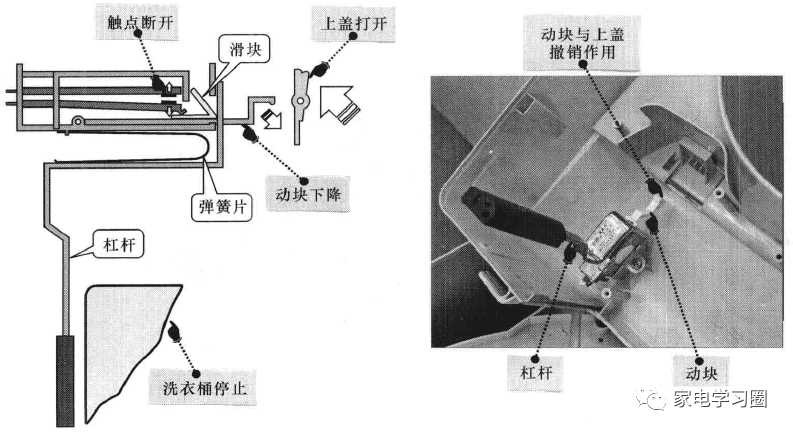

下图所示为波轮式洗衣机安全门开关的工作原理。安全门开关在波轮式洗衣机通电状态下，能起到安全保护的作用，也可以直接控制电动机的电源供电。安全门开关通常安装在波轮式洗衣机围框的后面，受控于波轮式洗衣机的上盖。当洗衣机的上盖被关闭时，安全门开关的动块会被向上提起，使得滑块与下触点向上移动，进而将上下两个触点闭合，电动机供电接通，可以开始运转；而在脱水或是洗涤过程中打开上盖，动块会向下降，使得滑块与下触点向下移动，进而使上下两个触点断开，切断电动机供电，高速运转的洗衣桶便停止 运转。

3、故障处理

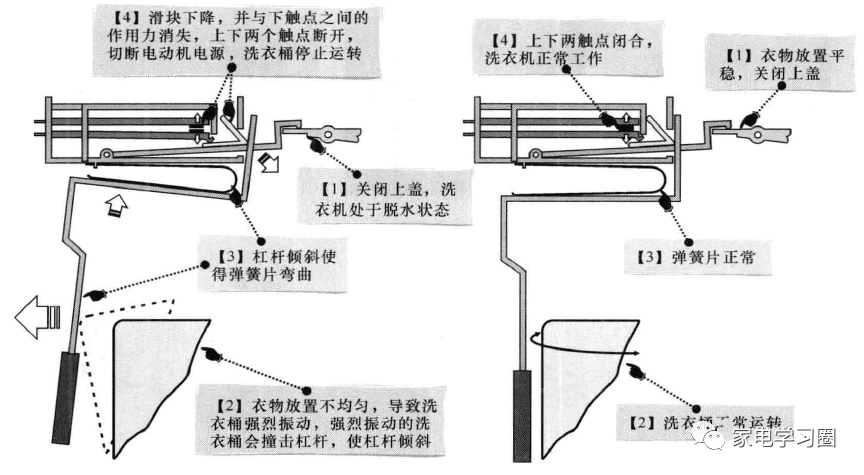

在洗衣机进行脱水工作时，若洗衣桶内的衣物放置不均匀，将导致洗衣桶强烈振动，强烈振动的洗衣桶会撞击安全门开关的杠杆，使杠杆倾斜，进而使弹簧片弯曲、滑块下降，上下两个触点就会断开，从而实现切断电动机电源使洗衣桶停止运转的目的；当人工打开洗衣机上盖，将桶内的衣物放置均匀，再次盖好上盖后，安全门开关的触点会重新闭合，使洗衣机可以继续完成脱水工作，如下图所示。
