联想RD650服务器主板维修,免工具设计 徒手拆解ThinkServer RD650

云计算时代的来临，让服务器的设计和构造都发生了变化。ThinkServer RD650服务器是联想在2014年针对云计算数据中心推出的一款最新产品，基于英特尔至强E5 v3系列处理器。拥有出色的存储密度、超可靠性等特点。

除了高可靠性、高存储密度等特点，ThinkServer RD650在设计上更加注重产品的灵活性，整个服务器采用了免工具设计，不需要利用任何工具，仅凭双手，就能将RD650服务器拆卸完毕。下面就让我们来看一下ThinkServer RD650整个拆解过程。

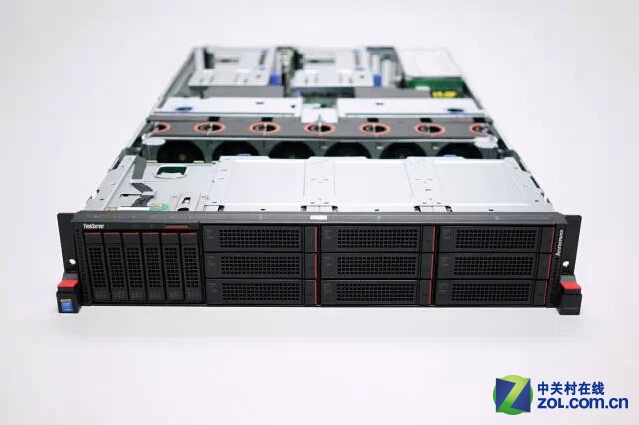

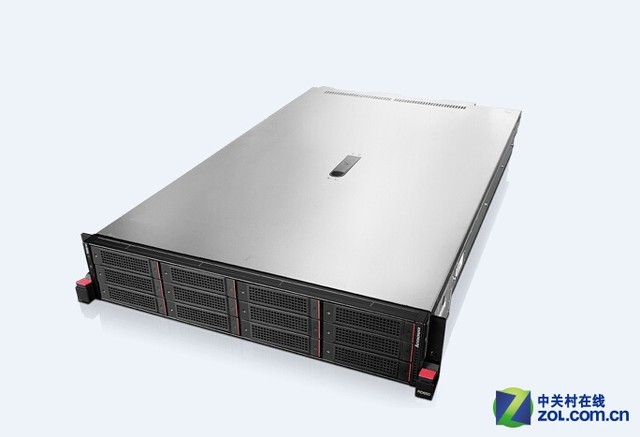

ThinkServer RD650

首先我们需要拆开RD650的第一道防线：机箱上盖，只需要将顶盖黑色的锁扣，将后盖向上提拉，就能够将后盖拆卸下来。

拆下后盖

ThinkServer RD650支持混合机箱配置，允许组合使用2.5英寸和3.5英寸驱动器，适合于创建分层存储环境。可以选择使用两款企业级M.2固态硬盘(SSD)来提供安全启动服务，并使用SD卡来提供管理程序启动服务。

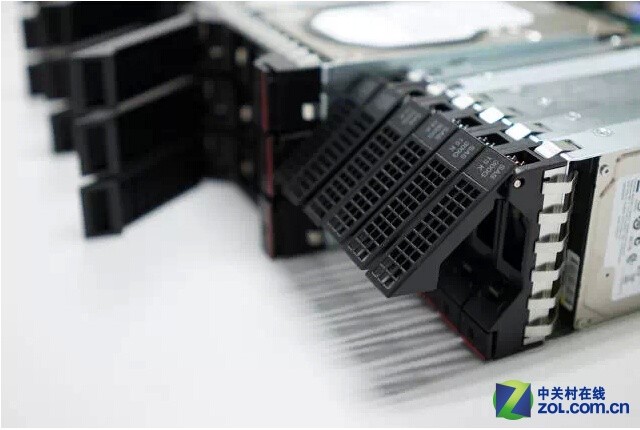

硬盘拆卸

ThinkServer第五代产品均采用动态环保散热设计。凭借精巧的内部架构，与高可靠性特性的ECC内存、热插拔的磁盘和固态硬盘、热插拔的冗余电源和散热部件的完美配合。

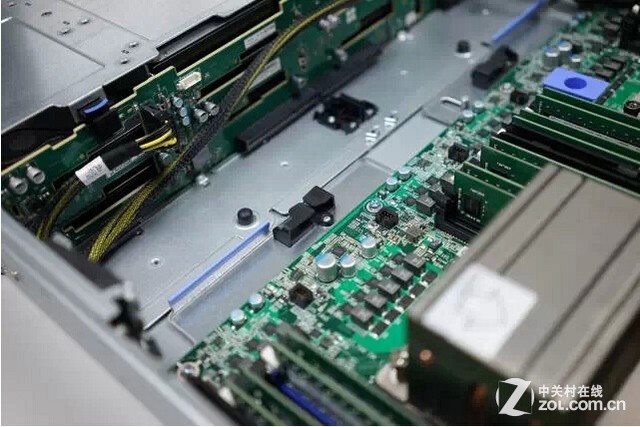

内部概览

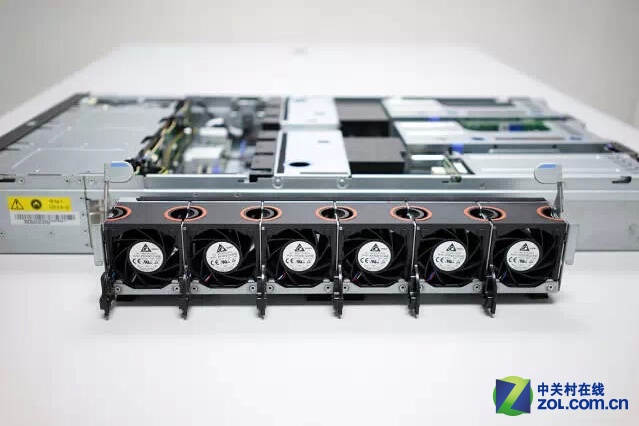

将风扇垂直向上拉动，整个散热风扇会被拉出，如下图所示。各风扇单元都可独立拆卸，也可以整体拆下。

散热模块

ThinkServer RD650内部处理器与内部插槽并排摆放，而且内存的方向与风扇吹的风向相同，最大程度的散热，同时智能能效管理技术能够帮助用户轻松管理数据中心能耗。

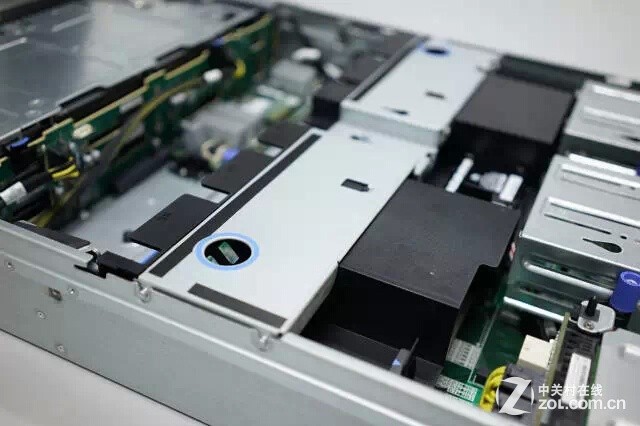

导风罩

我们会看到有一个黑色的导风罩，将导风罩轻轻拿下就能看到如上图的内部结构。

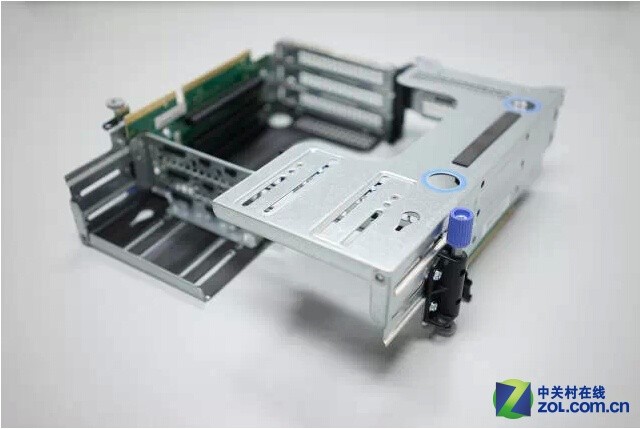

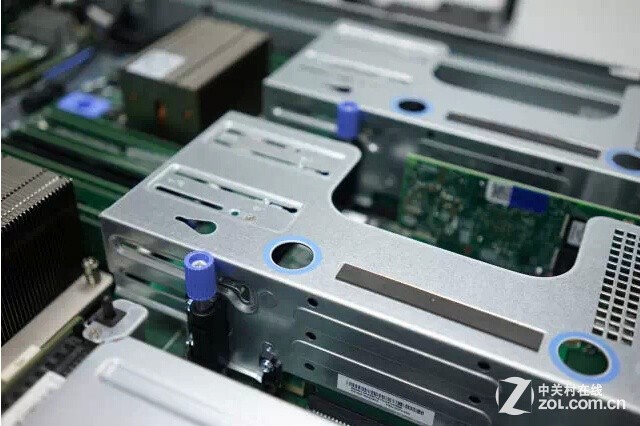

PCIe Riser卡

拧松螺栓即可徒手卸下的PCIe Riser卡。

PCIe Riser卡细节

PCIe Riser卡主要是帮助服务器提供更多的扩展接口。

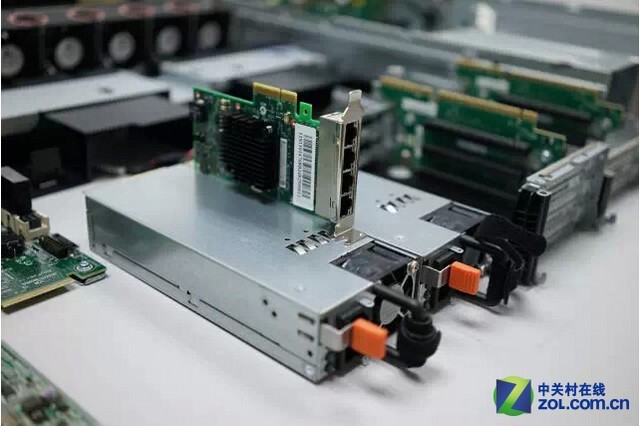

电源模块与PCIe网卡

电源模块与PCIe网卡是服务器中非常重要的两个模块，我们只要按住黄色的按钮直接就能够拉出来电源模块。RD650采用了冗余的电源设计。多达四个10GB以太网端口和四个光纤通道端口，却无需占用任何PCIe插槽，令配置的三个PCIe插槽用于其他用途。

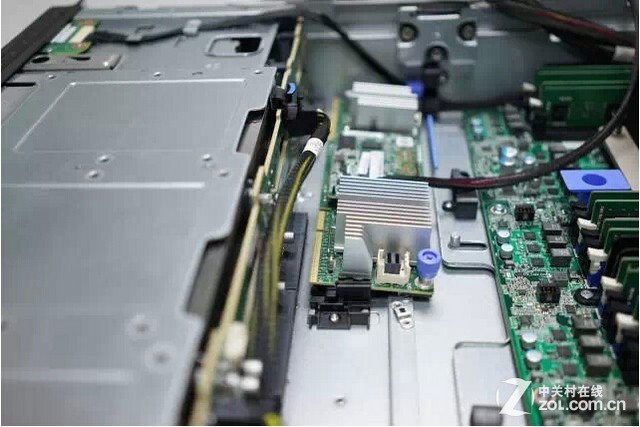

Any Raid模块

松开两个螺栓，即可将Any Raid模块与硬盘舱背板断开。

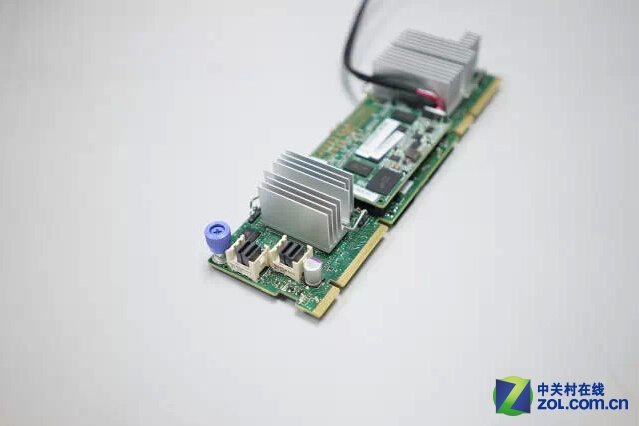

Any Raid模块细节

Any Raid模块可以帮助用户搭建硬盘模式，提供了更多选择。

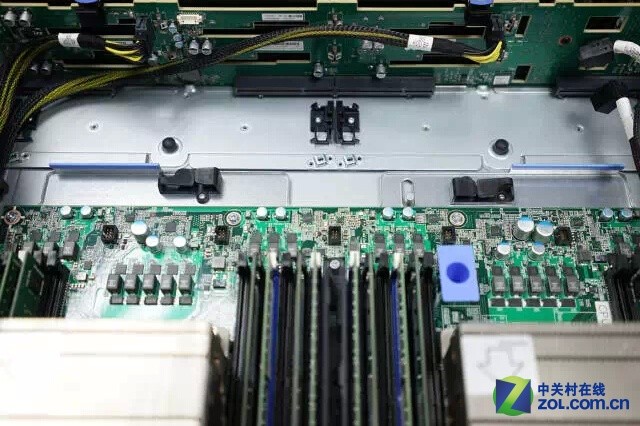

主板

蓝色的RD650主板免工具拆卸把手

主板细节

借助左右两侧的把手，RD650主板可以快速卸下

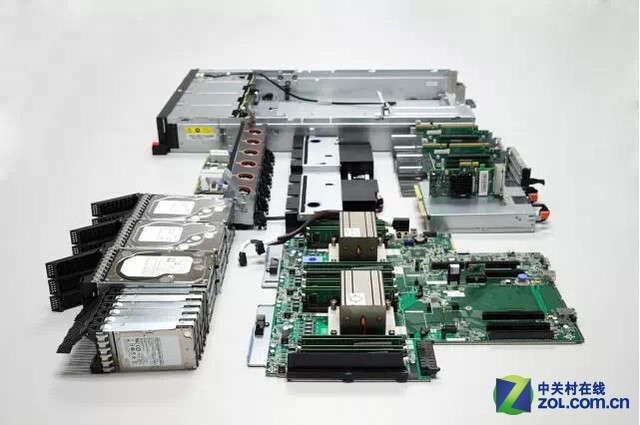

拆卸完毕

好了，整个ThinkServer RD650的拆解过程就已经完成了。相信对于大多数网友来说这个拆卸过程已经看明白了，毕竟这个过程还是非常简单的。这样设计的服务器也将能满足电信、互联网云计算数据中心的供电需求，成为云时代的绝佳选择。
