刚接触变频器(低压变频器)的人都会一头雾水，是不是觉得这是个黑匣子？
没错，这就是一个黑匣子，不要浪费时间去研究其内部构造，因为存在核心保密技术，一般的专家也搞不明白。

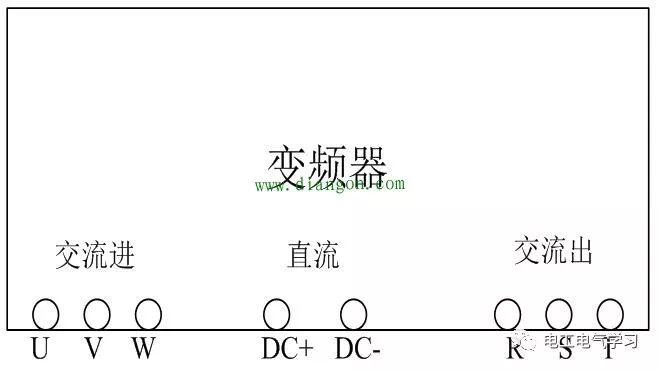

食神地狱的使者一、直白的讲，变频器就是“交流输入变成直流，直流再变成交流输出”，这样变频器的电气一次外回路就一目了然了。

     变频器一次外回路二、接着就是控制回路。不要被控制回路那一捆线吓坏了，连接变频器的控制线就四种：
      启动/停止、速度给定、速度/电流反馈、运行/故障反馈，
      对应的变频器端子就是：
      DI(数字量输入)、AI(模拟量输入)、AO(模拟量输出)、RO(继电器输出)。

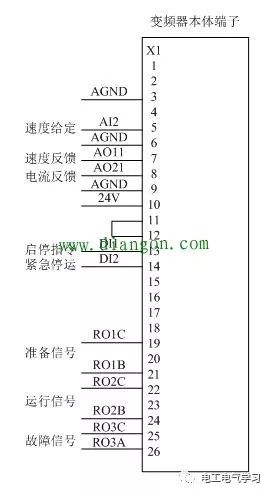

参考某变频器的控制接线如图所示，瞬间恍然大悟！

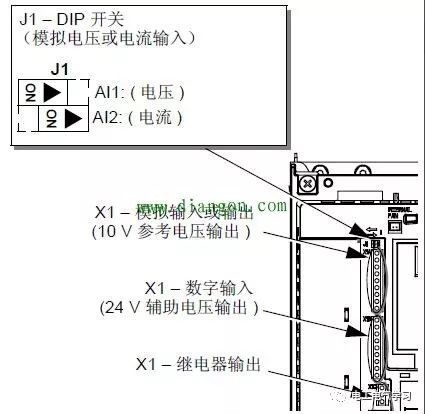

变频器控制端子三、拨码或跳线。一般这个拨码位于变频器控制端子旁边，用于确认变频器模拟量输入(AI)为电压信号还是电流信号。电压信号的意思就是速度给定信号过来的是电压值(如0~10V)，而电流信号的意思就是速度给定信号过来的是电流值(如4~20mA)。所以变频器投运前要确认DCS或PLC的控制信号是电压模式还是电流模式。

变频器拨码

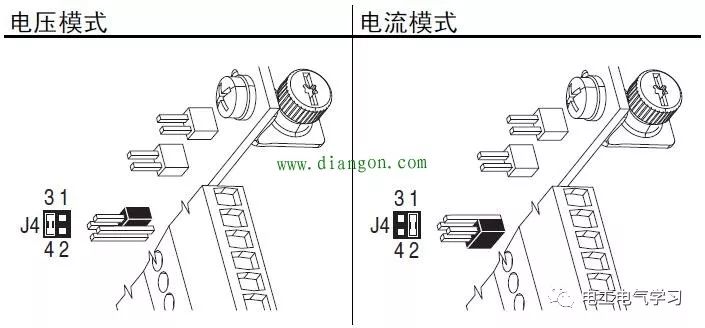

      变频机跳线四、变频器的参数设置      主要有两大块：1，电机铭牌等启动数据。2，模拟量输入输出的范围设定(与远方配合)。
      其他保护功能默认即可。(参数表泪眼相望)
      如有其他功能需求，可另行设置，按照各自变频器的说明书进行。
       最后对变频器来个总结：看清进出线，看清控制线，调整好拨码，设置好参数。
      闭上眼睛默念一遍！
