1.产品概述

随着社会发展的日新月异，人们的生活开始步入网络时代，数字化浪潮席卷了各行各业，传统的楼宇对讲产品也逐渐朝着数字化、网络化、信息化和智能家居的方向发展，它不再只扮演一个访客身份确认系统的角色，而是成为和人们生活息息相关的，能够提供对讲、家居安防、家电控制、信息获取和多媒体影音娱乐等为一体的智能化家居平台。

 2.  S系列4.3寸主机核心板接口说明

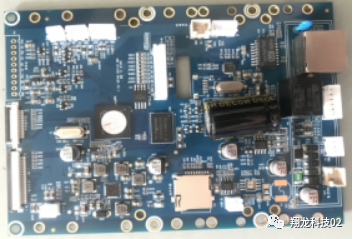

该主机核心板的实物图片如下图所示：

接口说明:

①DC12V电源接口。(DC12V：电源正。GND：电源地。)

机械按键接口。(此接口为预留接口)

② 开门按钮及门磁接口。(CTL ：接开门按钮。GND：地。DET：接门磁开关)

③ 锁控制接口。(NC：常闭。ＣＯＭ：公共端。NＯ：常开)

④ 调试串口。此接口为软件开发用，施工用不到。

⑤离墙报警接口。(GND ：防拆开关一端  I\O：防拆开关另一端)

⑥梯控接口

3.使用说明

3.1主界面

门口机的待机主界面，如图3.1.1所示：

 图3.1.1

状态栏提示：

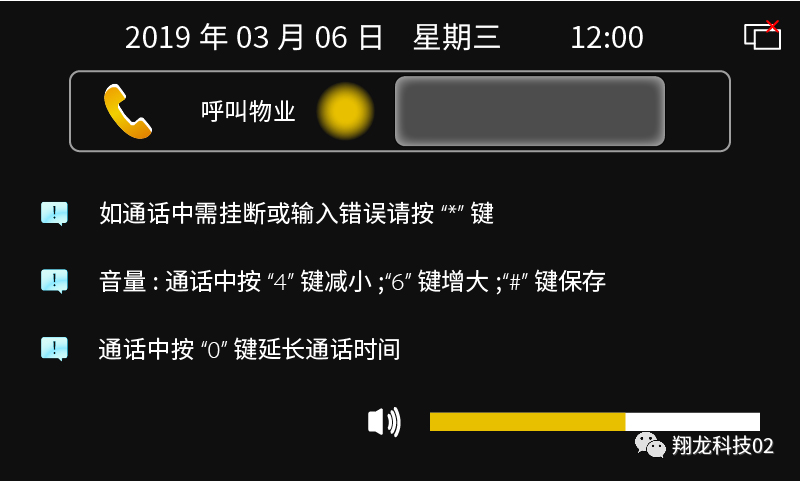

 呼叫 — 门口机正在呼叫住户/管理中心

 占线 — 门口机呼叫的住户/管理中心忙

 通话 — 对方接听，双方可通话

用户可根据主页面上的简要提示，进行相应的功能操作。

3.2呼叫对讲

1.来访呼叫住户，如图3.2.1“请输入房号”栏提示，按键盘上数字键输入相应房号即可呼叫住户。如下图：

 图3.2.1

操作提示：

1、 完整房号定义：区号2位+栋号2位+单元号2位+房号4位。

2、 楼栋门口机呼叫本楼内住户，例如：呼202房，可输入202进行呼叫，如图3.2.1。或输入4位房号(0202)进行呼叫。

3、 大门口机拨号呼叫要求输入完整的房号信息。例如：呼叫1区3幢2单元401房，应输入“0103020401”进行呼叫。

4、通话中，如要挂断或输入错误，请按“*”键挂断或清除。

5、通话中，按数字“4”，“6”键，可进行通话音量大小的调整。

6、呼通住户，住户远程开锁，门口机将显示“大门锁已打开”。

7、呼叫住户，住户未接通，住户室内机有留言的功能，可以给住户留言。

3.3公共密码开锁

1) 公共密码开锁，如图3.3.1“密码开锁”栏提示。

2) 首次使用需要先自行设置公共密码，(注意密码不能设为：888888)。先按键盘上“#”键，输入密码，再按“#”键，进行开锁。如下图3.3.1

图3.3.1

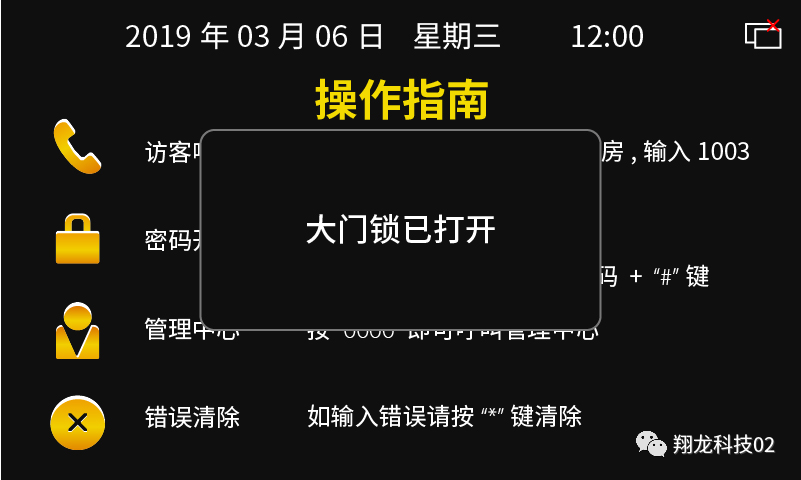

3) 密码输入正确，大门锁就打开。如下图3.3.2

 图3.3.2

4) 如密码错误，则提示“密码错误”。如下图3.3.3：

 图3.3.3

3.4呼叫管理中心

1) 呼叫管理中心，如图“呼叫管理中心”栏提示。

2) 按键盘上数字键输入“0000”即可呼叫管理中心。如下图3.4.1

          图3.4.1

3.5 系统设置

【本项务必由专业工程技术人员进行操作！用户不可轻意更改！！！】

系统设置项有：地址设定、管理员密码、开锁密码、密码权限、音量设置、开锁设置、门磁设置、语言设置、日期时间设置、系统信息、卡片管理、恢复出厂设置共12项工程设置功能。

3.5.1设置注意事项

u 房号编号规则：房号编号为13位。最前1位为机器属性(1代表室内机；2代表门口机；7代表大门口机)。

u 房号组成： 属性(1位)+区号(2位)+栋号(2位)+单元号(2位)+层号(2位)+房号(2位)+主机号(2位)。例如1区1栋1单元1号门口机，房号编号为2 01 01 01 0101 01 。

3.5.2进入系统设置

先按“#”键，弹出密码输入界面，如下图3.5.2.1

     图3.5.2.1

输入管理员密码(出厂默认初始密码：666666)，再按“#”键，密码正确，弹出门口机设置界面：如下图3.5.2.2

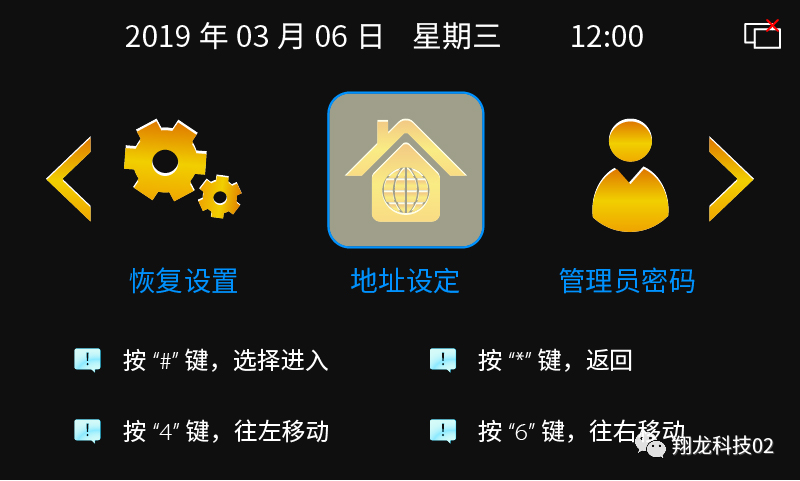

     图3.5.2.2

按“#”键选择当前设置项，按“*”键退出系统设置。

操作提示：使用键盘上的“4”和“6”可左右移动进行设置项选择。

3.5.3地址设定

【地址设置即房号设置：房号一经设定，非专业工程技术人员，不可轻意改动！！！】

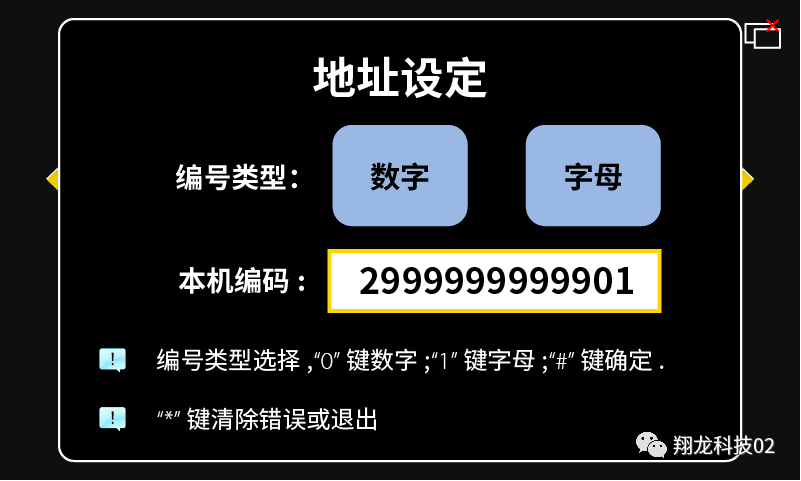

地址设定是在工程安装时设置或修改对应的门口机的编号。如下图3.5.3.1

    图3.5.3.1

操作提示：

按“0”和“1”键选择输入数字还是字母，按“#”键后光标出现密码输入框处，按“*”键清楚旧编号，按“#”键确认。如果设置正确则显示“设置成功！”，否则，显示“设置失败！”

3.5.4管理员密码

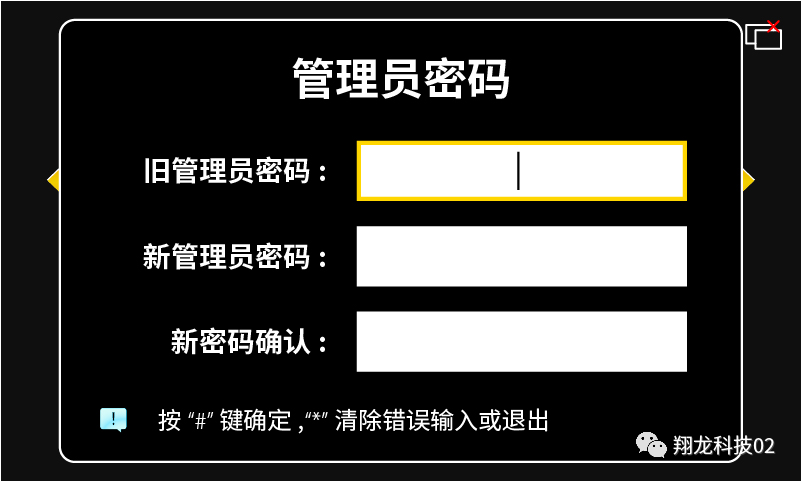

管理员密码是设置或修改管理员密码。如下图3.5.4.1

   图3.5.4.1

操作提示：

首先，输入旧的管理员密码，然后按“#”键，光标出现新密码输入框处，输入新密码后再按“#”键确认，光标出现在新密码确认框处，再次输入新密码后再按“#”键确认。如果旧管理员密码错误，则提示“密码错误”；如果旧管理员密码正确，并且两次输入的新密码一致，弹出“设置成功！”；反之，显示“密码不一致！”

3.5.5开锁密码

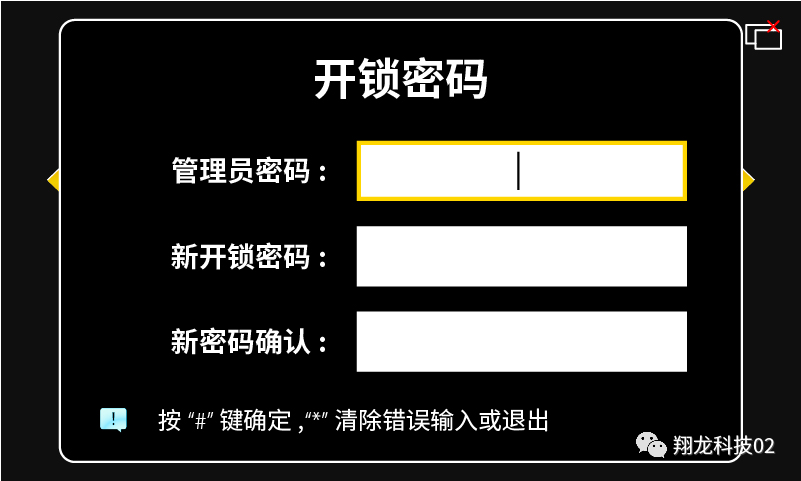

开锁密码是设置或修改公共开锁密码。如下图3.5.5.1

图3.5.5.1

操作提示：

按“#”键，光标出现在管理员密码输入框处，输入密码后再按“#”键，光标出现在新开锁密码输入框处，输入新开锁密码，再按“#”键，光标出现在新密码确认输入框处，再次输入新开锁密码，按“#”键确定。如果管理员密码错误，则显示“密码错误！”，如果管理员密码正确，并且如果两次输入密码一致，弹出“设置成功！”；反之，显示“密码不一致！”

3.5.6音量设置

音量设置用来设置广告音量和铃声音量。如下图3.5.6.1

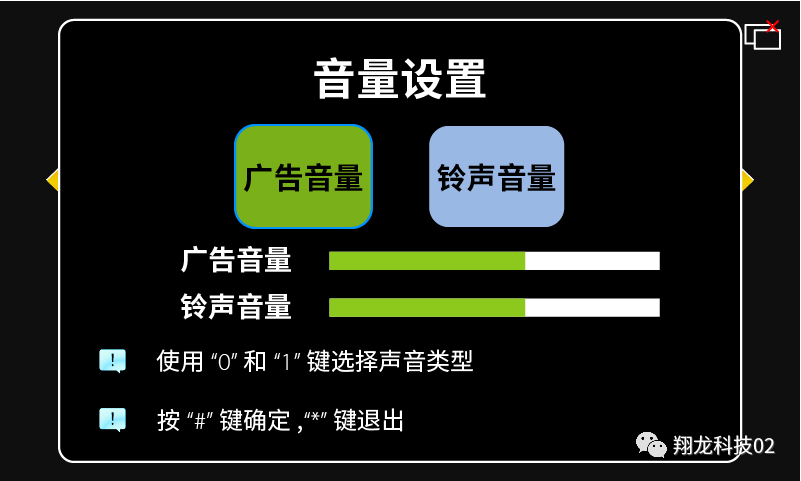

      图3.5.6.1

操作提示：

按“0”键选择设置广告音量，按“1”键选择设置铃声音量。按“#”键确认，按“*”键退出。按“4”键和“6”键来增减音量。

3.5.7开锁设置

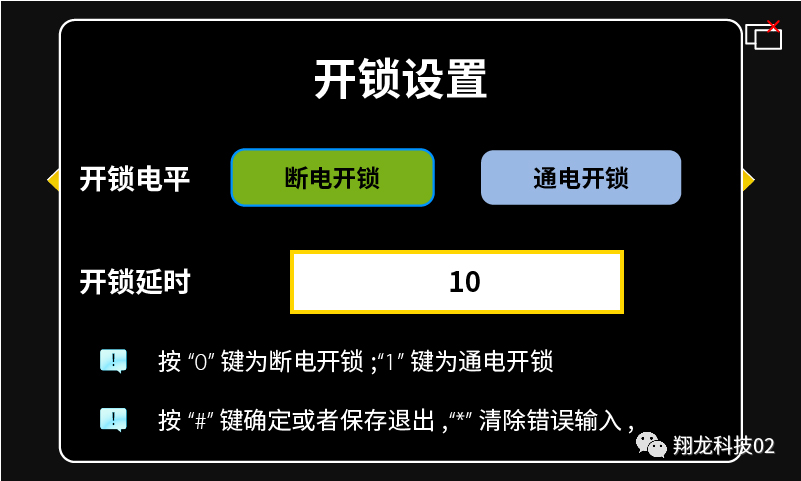

开锁电平设置有通电开锁和断电开锁两种选择。如下图3.5.7.1 注：开锁只输出干接点信号，无电平信号。

   图3.5.7.1

操作提示：

按“0”键选择断电开锁，按“1”键选择通电开锁，按“#”键确认，光标出现在开锁延时输入框处，设置延时秒数，按“#”键确认，页面弹出“设置成功！”，按“*”键退出。

3.5.8门磁设置

门磁延时设置时间段为1～99秒。如下图3.5.8.1

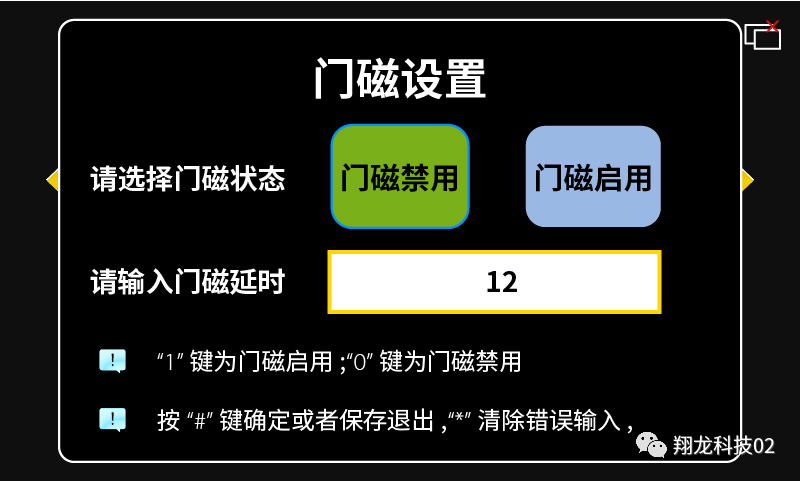

    图3.5.8.1

操作提示：

按“1”键选择门磁启用，按“0”键选择门磁禁用。当选择门磁启用，并按“#”键后，光标出现在请输入延时时间输入栏处，输入延时时间如“10”秒，再按“#”键确认。页面弹出“设置成功！”。

3.5.9语言设置

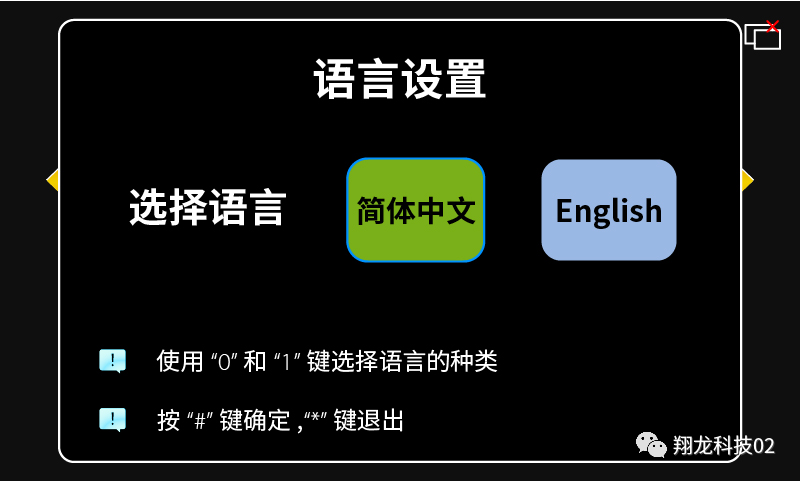

           语言设置可以选择系统语言为中文或英文，如下图3.5.9.1

 图3.5.9.1

操作提示：

按“0”键选择简体中文，按“1”键选择英文。按“#”键确认，页面弹出“设置成功！”，按“*”键退出。

3.5.10日期时间

日期时间设置可以设定系统的日期和时间，如下图3.5.10.1

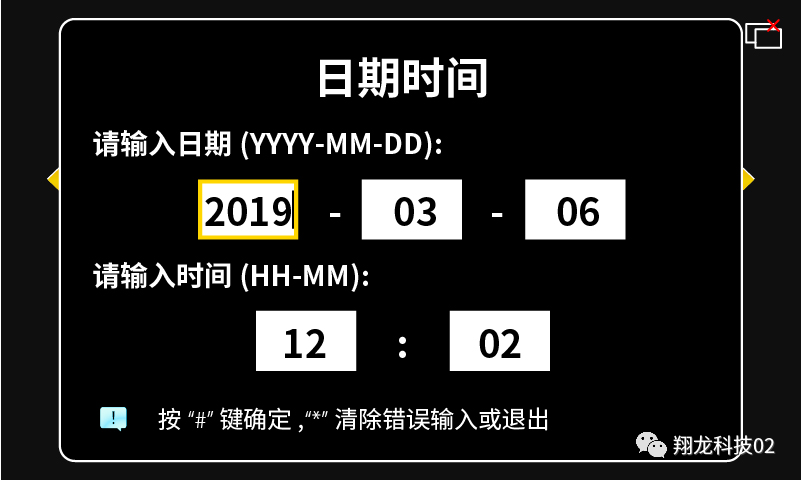

 图3.5.10.1

操作提示：

按“#”键开始设置年份，设置完成再按“#”键，进行下一个设置，直到结束为止，页面弹出“设置成功！”，按“*”键退出。

3.5.11 系统信息

显示系统的详细信息，包括IP地址，本机网关，本机子网掩码，本机编号，厂商版本信息等。如图3.5.11.1

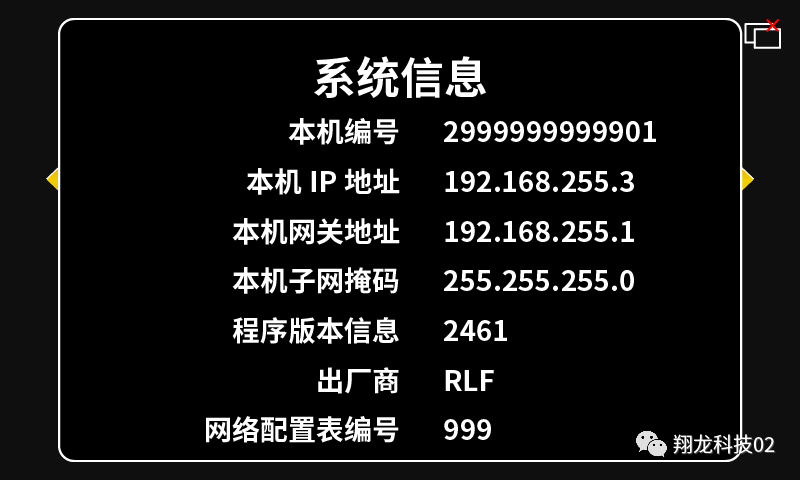

图3.5.11.1

3.5.12 密码权限

禁用或启用门口机公共密码以及用户密码，如图3.5.12.1

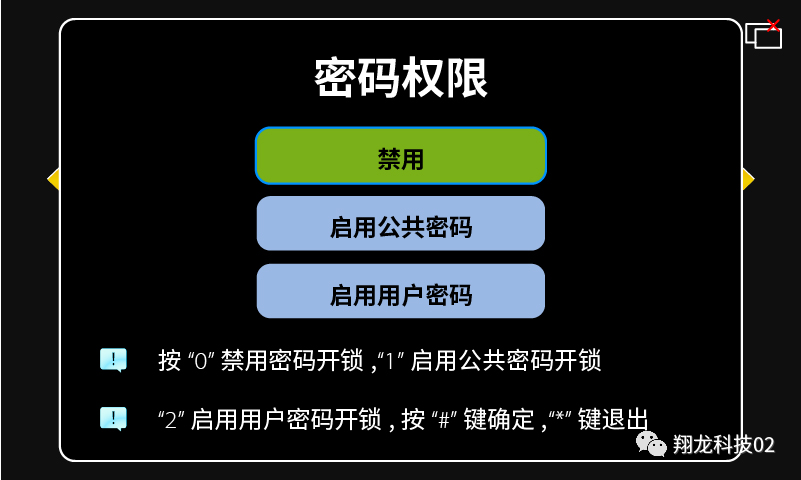

                                          图3.5.12.1

操作提示：

    按“0”禁用密码开锁，按“1”启用公共密码开锁，按“2”启用住户密码开锁。“#”键完成设置，“*”键退出设置。

3.5.13 卡片管理

     添加或删除卡片，如图3.5.13.1

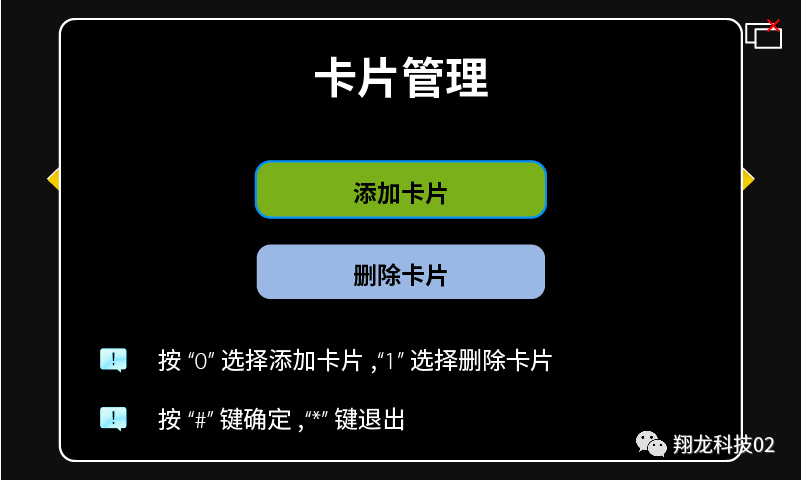

           图3.5.13.1

           操作提示：

          按“0”选择添加卡片，按“#”键后有请输入号码提示，如果是门口机发卡，则输入4位房号(如0101)，如果是大门口机发卡，则输入10位房号(如0101010101)，输入完毕后按“#”，主机提示请将门禁卡置于读卡器上。。。，刷卡后会有添加卡成功提示。取消按“*”键。

          按“1”选择删除卡片，删除卡片的方式有3种，按“0”按卡号删除卡片，按“1”按房号删除卡片，按“2”删除所有本地发出的卡片，选择操作方式后按“#”    确定操作，按“*”键取消操作。

3.5.14恢复设置

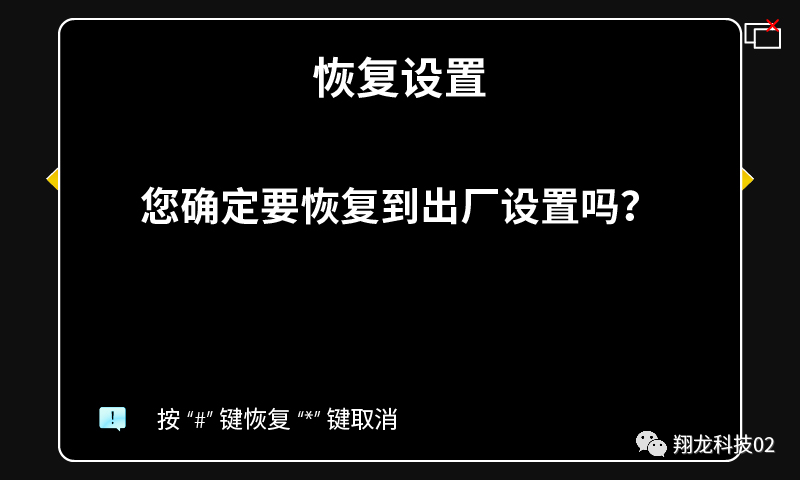

恢复设置用来把系统所有的参数都恢复到刚出厂时的状态。如图3.5.14.1

 图3.5.14.1
