华海电脑网小编之前写了很多组装电脑教程，受到很多网友的追捧，今天小编以先马刺客1机箱来写个DIY电脑装机教程，所有机箱都大同小异，方法步骤都一样，首先认识一下机箱的结构和以下接触到的一些相关部件。扩展阅读：

先马刺客1机箱介绍

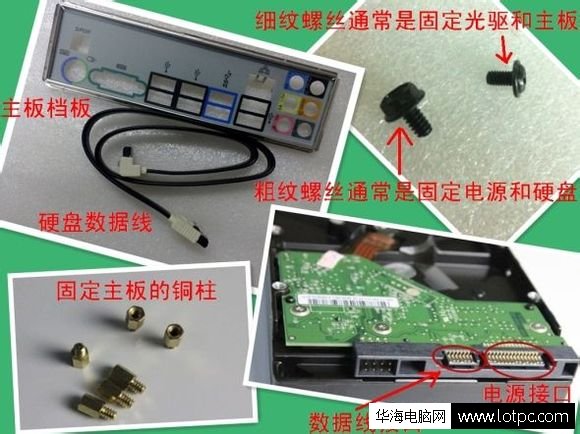

小配件

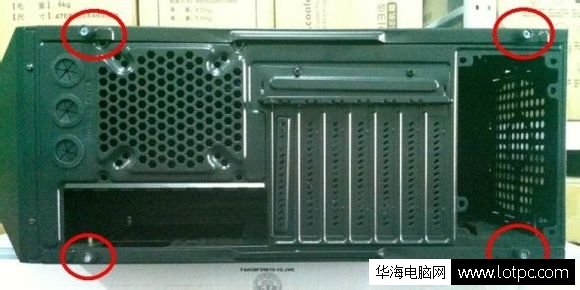

二.拧开机箱后面的螺丝,打开机箱的侧面板。

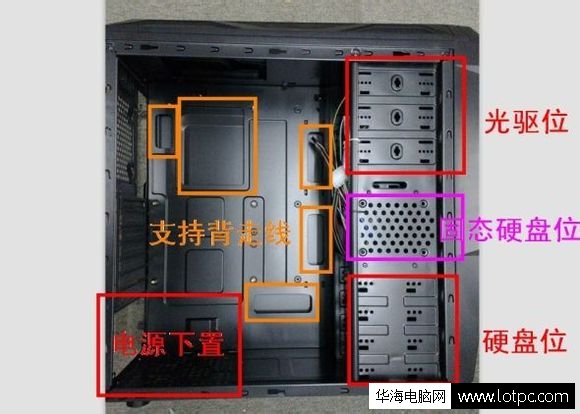

机箱内部介绍

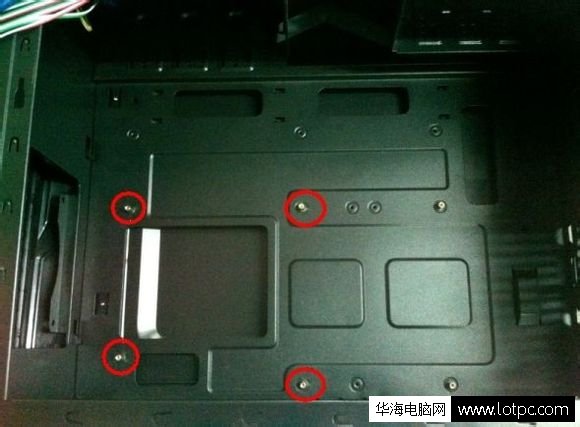

三、安装固定主板的铜螺柱

铜柱的的位置要根据主板的大小选择(如果机箱内铜柱本身是安装好的,一定要注意根据主板的大小调整好位置,千万不能有多余铜柱,否则安装主板后开机会造成短路)

固定主板的铜螺柱

四、安装电源

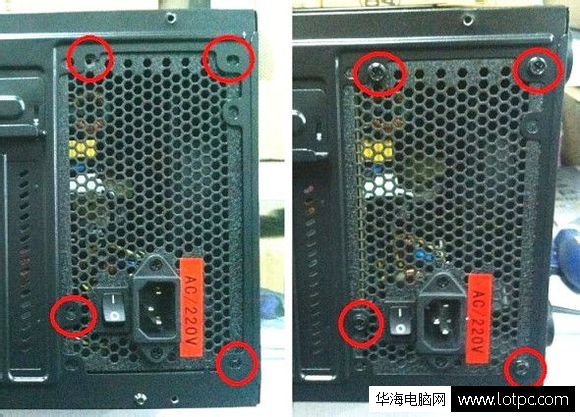

电源的四个螺丝孔跟机箱的位置对齐后用粗纹螺丝固定好(因为我们做了一个简单的背部走线,所以先把电源安装好)

拧紧螺丝

五、走背线

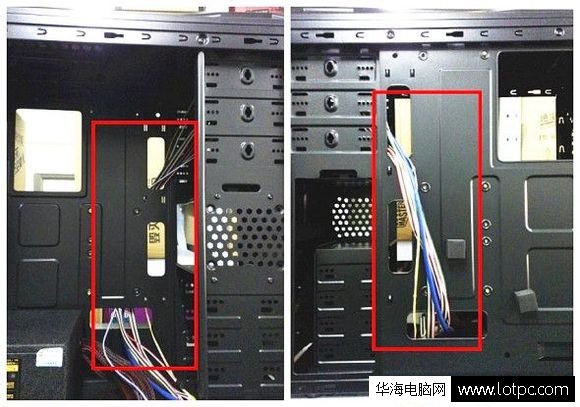

1.前置的音频线,USB线,开关线等全部从靠近的背线孔位穿过,再从适当的位置穿进机箱内；

机箱走背线技巧

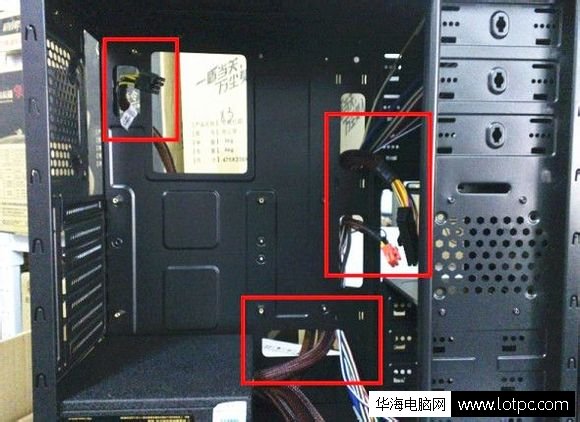

2.主板供电线,显卡供电线和CPU供电线也从背面穿过(如果有光驱的话，也要选择一根较长的电源线走好背线)

机箱走背线技巧二

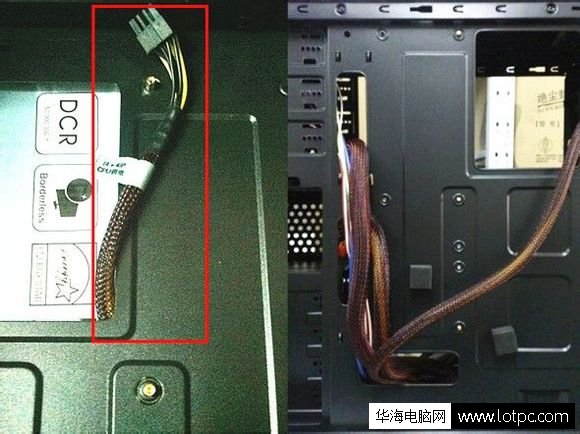

3. CPU供电线是从主板下面走的，一定要在主板安装前把这根线走好；

CPU供电线

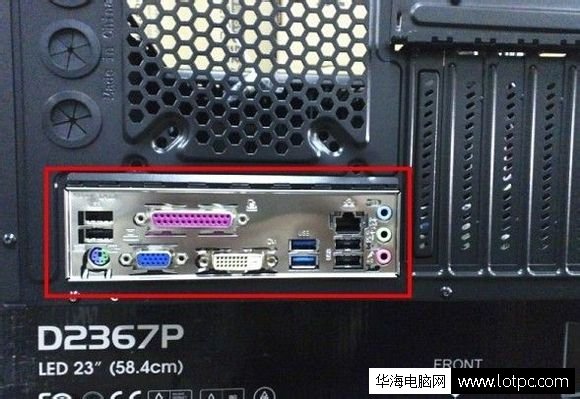

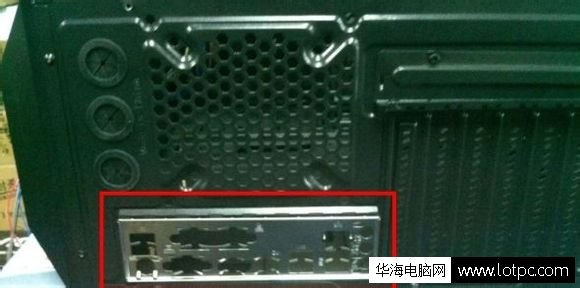

六、安装主板档片(档片从机箱内部向外推直至卡紧)

安装主板里的配件-挡片

七、安装主板

1.主板与档片的孔一一对应卡好

放入主板和挡片接口对应

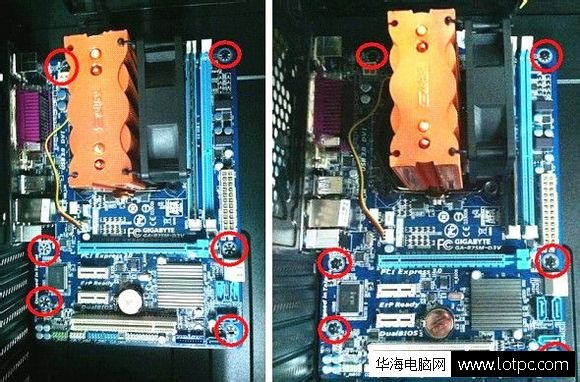

2.主板螺丝孔位跟机箱上的铜柱对齐，再用细纹螺丝固定好；

四个角处拧上螺丝

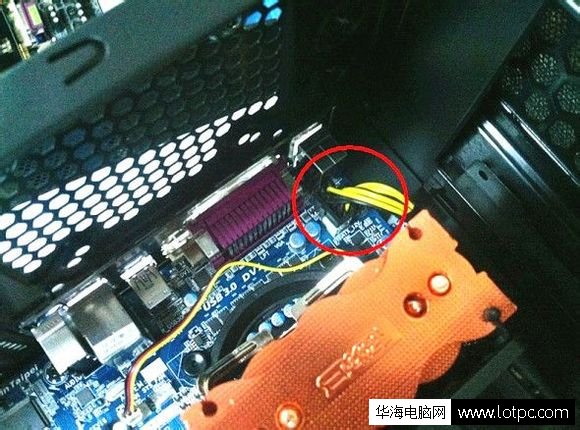

3.主板固定好后先把CPU的供电线接好(经常有朋友会忘记)；

给主板供电

八、连接前置音频线/USB线/开关线等

现在多数机箱的前置音频和USB线都是整体防呆设计，只要注意缺针角的位置就可以；

主机箱内跳线介绍

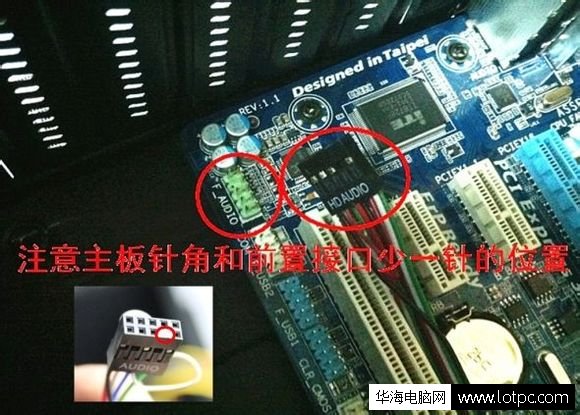

1.连接前置音频(音频分AC97和HD,但插法一样)；

连接前置音频

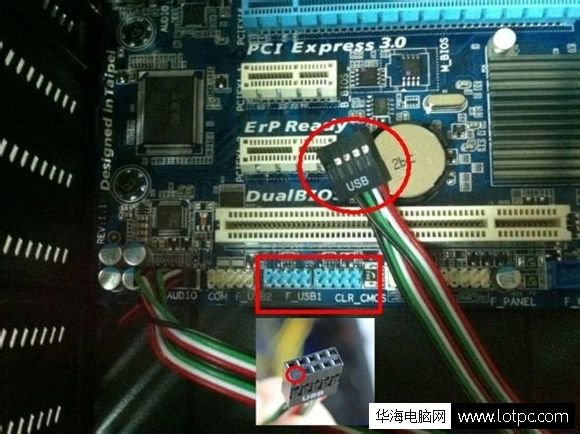

2.连接前置USB2.0

连接前置USB2.0

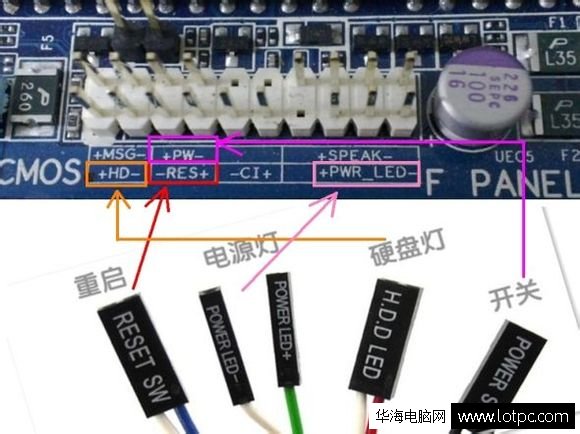

3.开关和重启键可以不分正负极，电源灯和硬盘灯通常白色线为负极(主板电源灯的针角如果是三针的，中间的针角可以无视)；

机箱跳线与主板接法和介绍

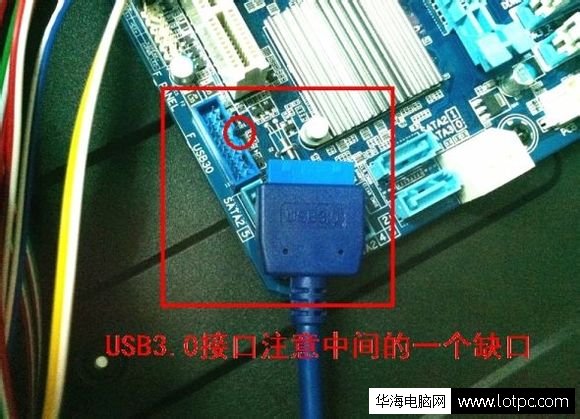

4.连接前置USB3.0

连接机箱前置USB3.0

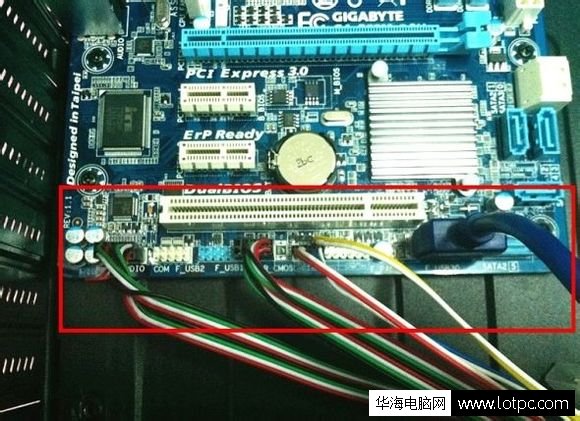

接好主板上的跳线

九、连接主板电源线以及硬盘和硬盘电源线

注意：硬盘固定螺丝选择粗纹，背面的螺丝也不要忘记；

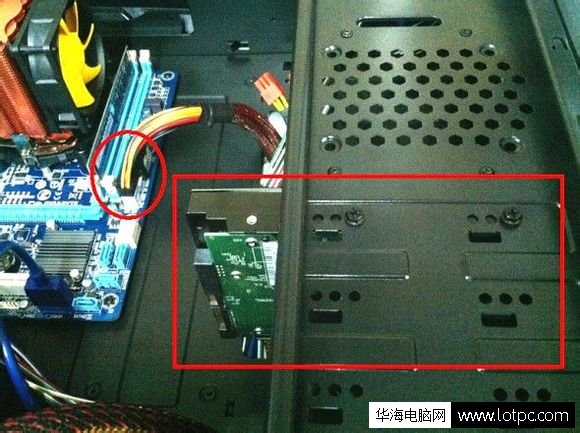

安装固定硬盘

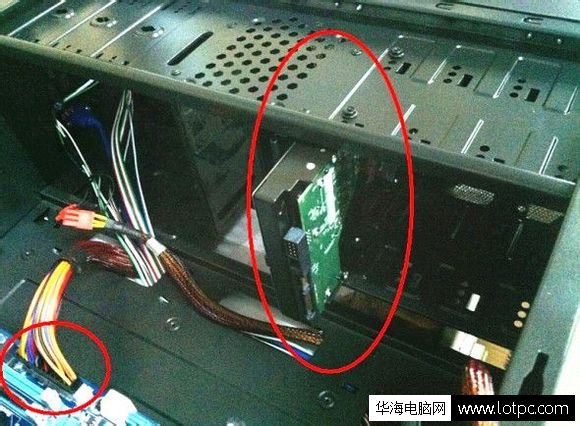

接上电源供电线

如果需要安装ssd固态硬盘(接法和机械硬盘一样)请阅读：

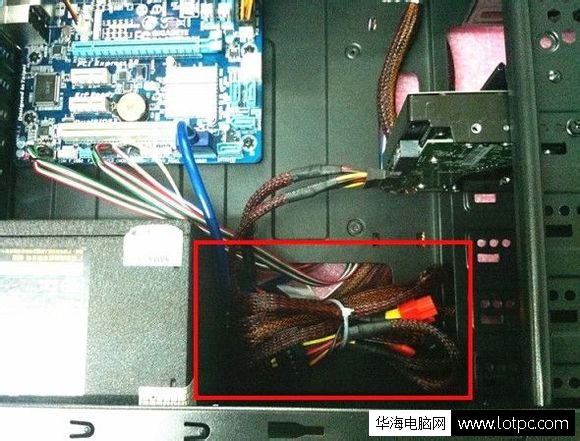

1.剩余的一些备用电源线用扎带整体好

扎好整理电源线

2.连接硬盘数据线(数据线可以选择背部走线，也可以绕圈的方式连接都很美观)

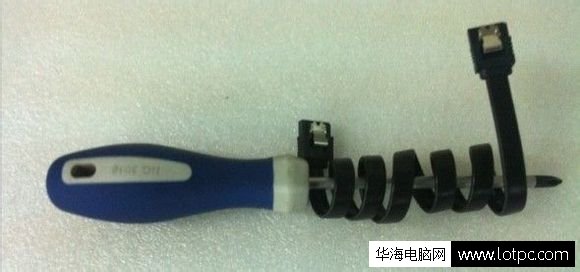

sata线

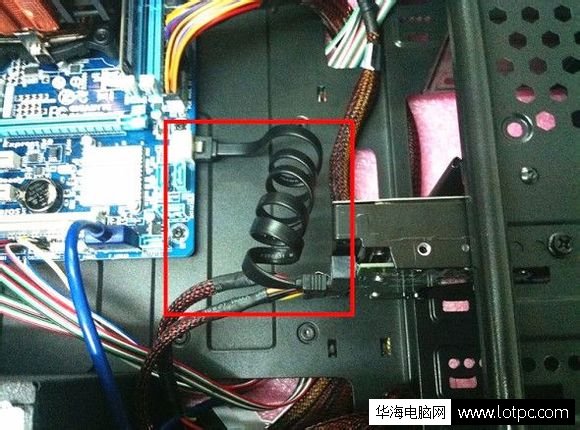

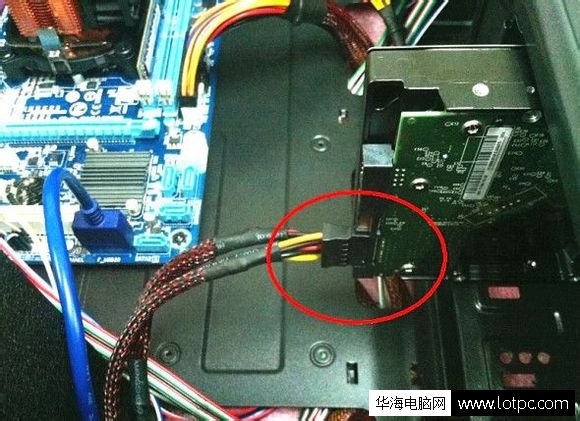

接上sata线

十、安装显卡

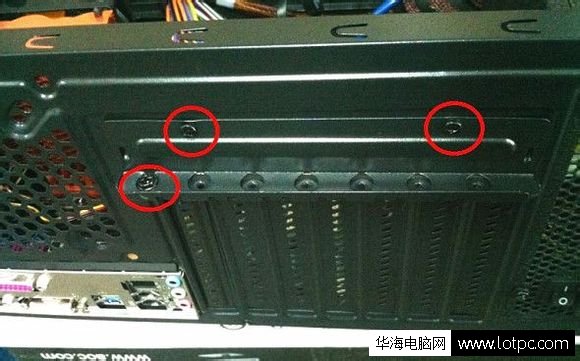

1.拆开机箱显卡位的螺丝和档片

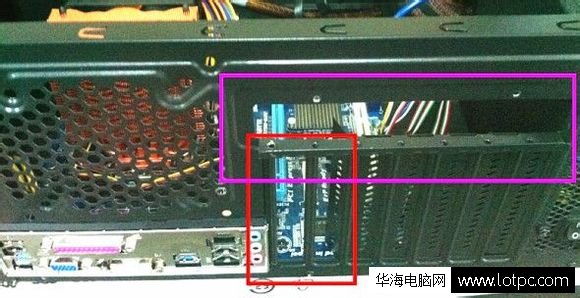

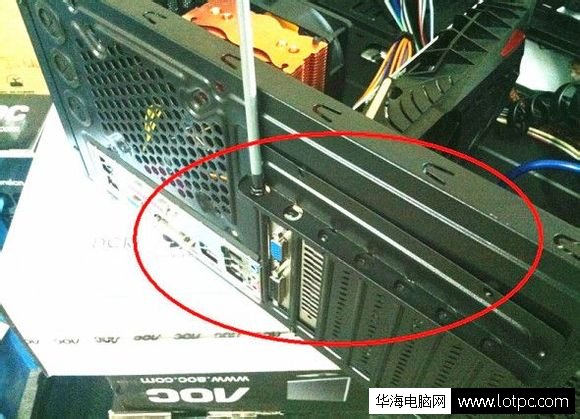

拧下机箱后部螺丝

空出位置准备接上独立显卡

2.显卡与主板上的显卡插槽对齐插紧并接上供电线；

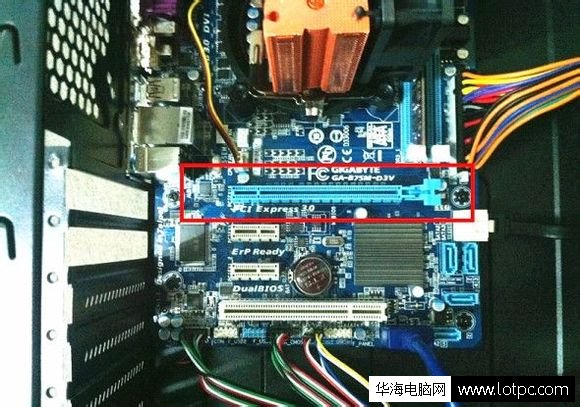

PCI-E接口

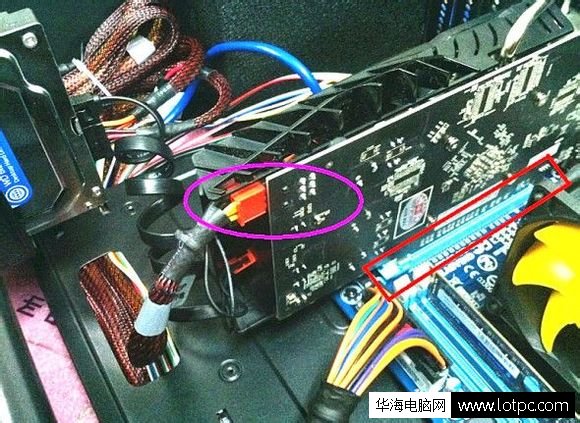

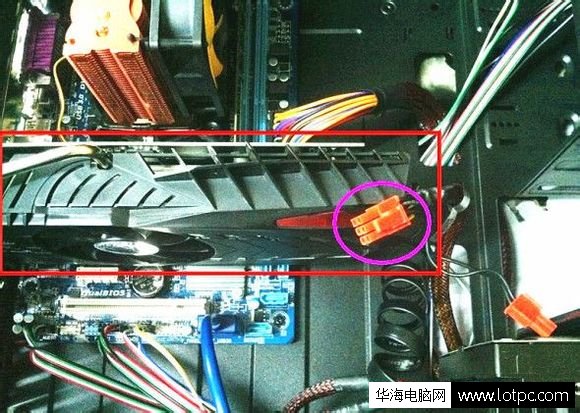

电源显卡外接供电

接上电源显卡外接供电，显卡不带供电跳过

安装好显卡

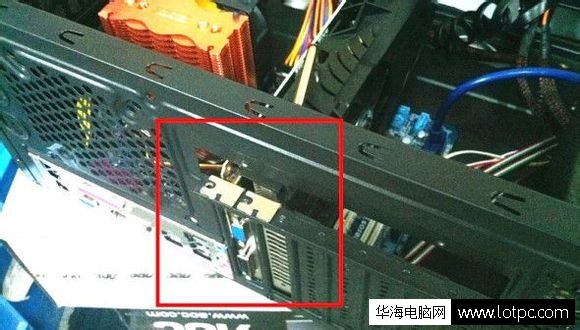

4.固定好显卡和档片

拧上螺丝安装好显卡

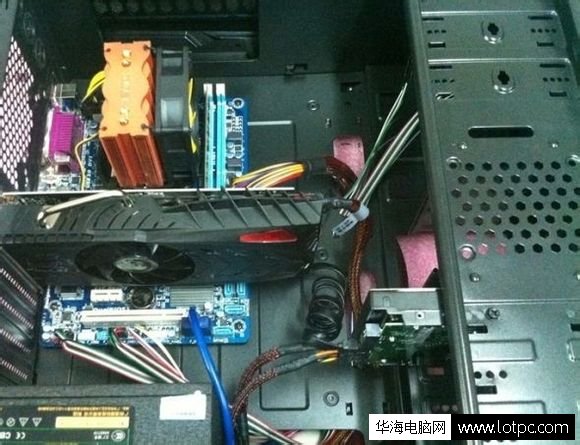

机箱内部安装情况

十一、把机箱背面的线整体好盖上机箱两侧面板，现在可以开机进系统了。

整理好机箱后部背线

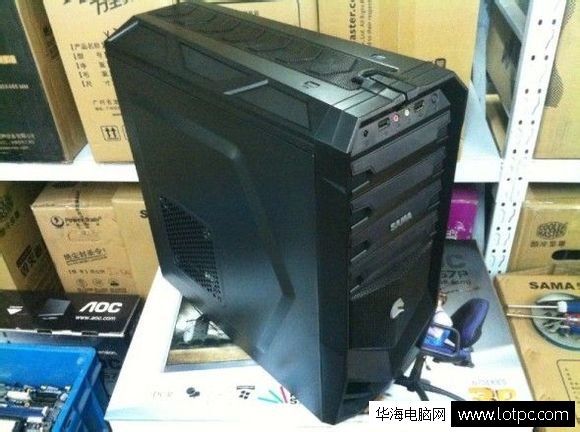

先马刺客1机箱图示
