QSFP28封装以更小的体积、功耗和价格优势，成为了100G主流光模块。在实际应用中，我们应该如何解决100G端口与40G、25G、10G端口互连的需求呢？下面易天光通信（ETU-LINK）就给大家介绍几种常见的方案。

深圳易天光通信有限公司_阿里巴巴旺铺​shop1458197280610.1688.com

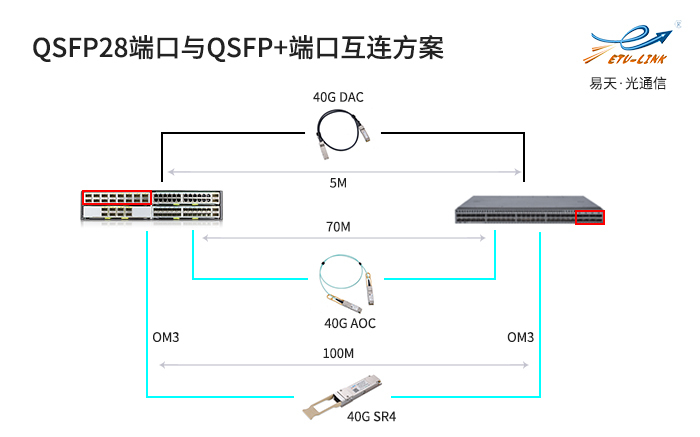

1、QSFP28端口与QSFP+端口互连

我们需要先将交换机端口的配置改为以40G的方式运行，然后可以使用易天光通信40G QSFP+转QSFP+ DAC高速线缆、40G QSFP+转QSFP+ AOC有源光缆或者40G QSFP+ SR4光模块搭配12芯MPO光纤跳线实现100G设备与40G设备的互连。

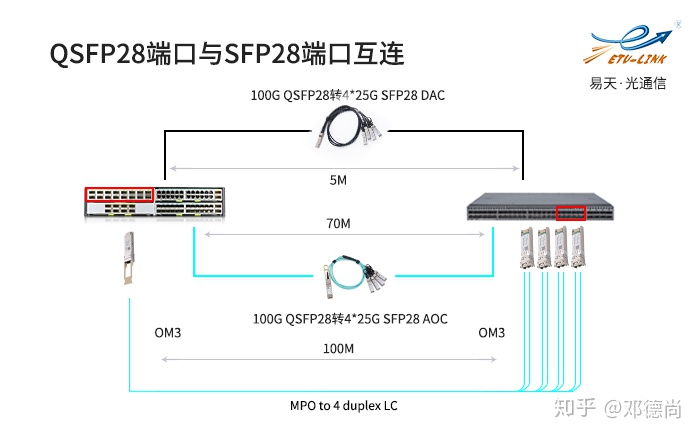

2、QSFP28端口与SFP28端口互连

我们可以使用易天光通信100G QSFP28转4*25G SFP28 DAC高速线缆、100G QSFP28转4*25G SFP28 AOC有源光缆或者使用8/12芯MPO-4*双工LC分支跳线将100G QSFP28 SR4光模块与4个25G SFP28 SR连接起来，从而实现100G设备与25G设备的互连。

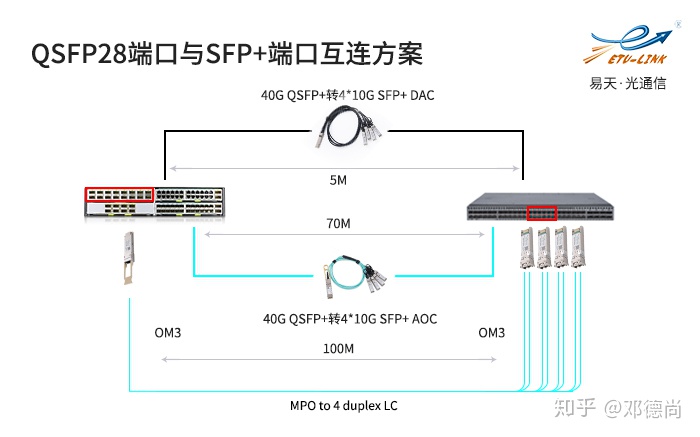

3、QSFP28端口与SFP+端口互连

如果要把QSFP28端口与SFP+端口互连，则需要先交换机的QSFP28端口降速为40G，然后再用易天光通信40G QSFP+转4*10G SFP+ DAC高速线缆、40G QSFP+转4*10G SFP+ AOC有源光缆或者使用8/12芯MPO转4个双工LC分支跳线将40G QSFP+ SR4光模块和4个10G SFP+ 光模块连接起来，方可实现QSFP28端口与SFP+端口互连。


以上就是易天光通信（ETU-LINK）给大家介绍的QSFP28端口与QSFP+、SFP28、SFP+端口互连的方案，交换机QSFP28端口除了可以以100G速率外，还可以以40G、4*25G、4*10G运行。所以说100G交换机可以与40G、25G、10G速率的通信设备搭配使用。
