简介：组态王是IT行业中广泛使用的图形化编程和监控系统，尤其在自动化控制和物联网领域。力控，即组态王的中文名称，提供了强大的可视化界面和实时数据处理功能。本文将介绍如何利用组态王软件与单片机进行通信，包括硬件连接、协议选择、软件配置、数据结构设计、错误处理和调试测试等多个方面。力控通信涉及多种协议，如MODBUS、TCP/IP、串行通信等，实现单片机和计算机间的有效数据交换。 zutaiwang.zip_力控_力控通信_组态王_组态王单片机通信_组态王通信

1. 组态王软件功能和重要性

1.1 组态王软件的概述

组态王作为一款广泛应用于工业自动化的监控软件，它将数据采集、处理、显示和存储等功能集成于一体。对于控制工程师来说，组态王软件是一把利器，它简化了监控系统的设计过程，极大地提高了系统的响应速度和运行效率。

1.2 组态王的核心功能

它包括实时数据显示、报警管理、趋势曲线、报表生成、历史数据存储等，为企业提供了一个完整的信息可视化平台。这些功能不仅降低了操作难度，还提升了管理效率。

1.3 组态王在行业中的重要性

随着工业自动化程度的不断提高，组态王软件在生产过程中发挥着越来越重要的作用。通过对生产过程的实时监控和数据采集，组态王帮助企业管理者更直观地了解生产线的运行状态，从而做出及时准确的决策。

通过本章的学习，我们对组态王软件有了初步的了解，接下来的章节我们将深入探讨组态王与其他工业自动化组件的协同工作，以及在实际应用中的优化策略。

2. 力控通信及其支持的协议

2.1 力控通信概述

2.1.1 力控通信的作用和意义

力控通信作为一种工业控制通信方式，其核心作用在于为工业设备、系统以及过程控制提供稳定、可靠的实时数据传输解决方案。它允许不同硬件和软件平台间高效地交换信息，确保自动化系统的协调工作。在复杂多变的工业环境中，力控通信的稳定性和响应速度直接影响到整个生产过程的安全性、效率和灵活性。

力控通信的意义在于，它不仅能够解决工业生产中的数据同步问题，还能对设备状态进行实时监测，有效预防设备故障，并且能够在第一时间对异常情况进行响应和处理。此外，力控通信能够大幅度提升工厂整体的信息化水平，为实现智能制造和工业互联网提供基础支持。

2.1.2 力控通信的技术特点

力控通信技术具有一些显著的特点，这些特点使得力控通信在工业自动化领域中备受青睐：

实时性 ：力控通信能够实现实时或近实时的数据传输，这对于那些对时间敏感的工业应用来说至关重要。
可靠性 ：通过冗余设计、数据校验等技术手段，力控通信保证了信息传输的稳定性和准确性，从而降低通信故障导致的风险。
扩展性 ：力控通信系统设计时考虑到未来可能的功能扩展和设备增加，具有很好的可扩展性。
标准化和开放性 ：力控通信协议遵循开放标准，易于与其他系统集成，支持多种通信介质，如工业以太网、串口、现场总线等。

2.2 力控通信支持的协议

2.2.1 常见的力控通信协议及特点

在工业自动化领域，力控通信支持多种协议，包括但不限于Modbus、Profibus、CANopen、OPC等。每种协议都有其独特的特点和应用场景：

Modbus ：是一种广泛使用的开放式串行通讯协议，由于其简洁性、易用性和灵活性，在工业领域中特别受欢迎。
Profibus ：是一种基于令牌传递机制的现场总线标准，具有较高的实时性，适合于大规模分布式控制系统的数据交换。

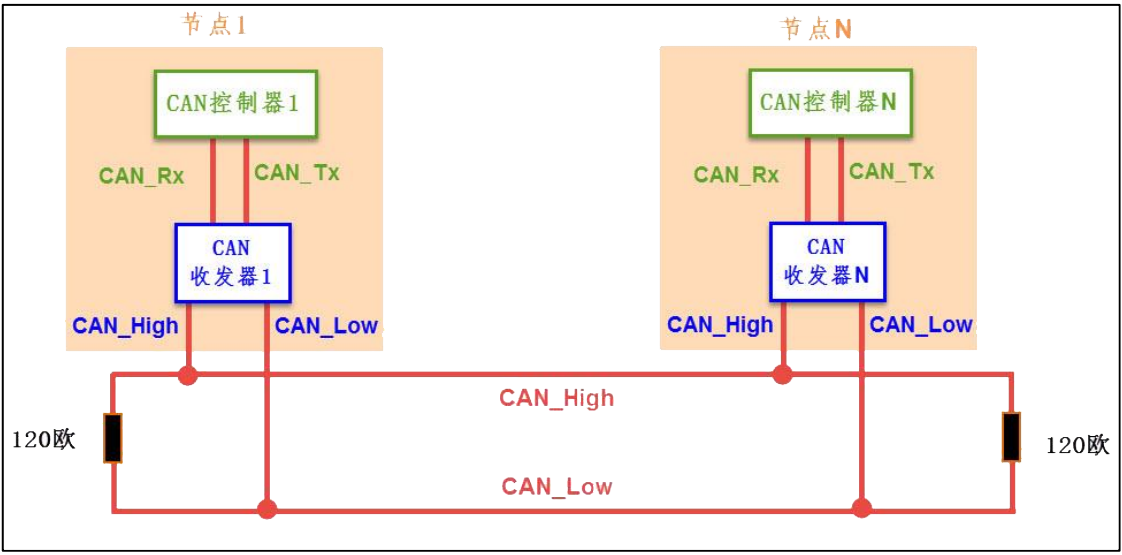

CANopen ：基于CAN（Controller Area Network）总线，它为设备间通信提供了丰富的标准和规范，并且能够支持复杂系统的配置和管理。
OPC ：即OLE for Process Control，是一种架构于Windows操作系统的通信协议，主要用在PC与现场设备之间，方便数据的采集和控制。

2.2.2 协议在实际应用中的选择和使用

选择合适的力控通信协议对确保工业控制系统的稳定性和效率至关重要。在实际应用中，需要根据系统的具体需求和硬件环境进行选择：

系统兼容性 ：选择与现有系统兼容的协议，以减少额外的成本和复杂性。
通信效率 ：针对数据交换的频率和数据量大小，选择能够满足实时性和带宽需求的协议。
网络拓扑 ：不同的协议支持不同的网络拓扑结构，如星形、环形、总线形等，需要选择与系统拓扑匹配的协议。
扩展和维护 ：考虑到未来可能的系统升级和维护，选择标准化程度高、文档齐全、社区支持强的协议。

在选择和使用力控通信协议时，应当仔细权衡上述因素，并考虑特定行业标准和制造商的建议，以实现最佳的通信效果。

以上章节内容围绕力控通信的概述和协议选择进行了深入分析，接下来将深入探讨单片机在工业控制中的作用及其与组态王软件的通信实现，敬请期待。

3. 单片机在工业控制中的作用

3.1 单片机的基本概念和功能

3.1.1 单片机在工业控制系统中的地位和作用

单片机，也被称为微控制器，是一种集成电路芯片，集成了CPU、RAM、ROM、I/O接口等多种功能模块，能够实现对特定任务的处理和控制。在工业自动化领域，单片机扮演着至关重要的角色。由于其高性能、低功耗和低价格的特点，单片机被广泛应用于工业控制系统的监测、控制和数据采集过程中。

在自动化生产线、机器人控制、电机驱动和传感器数据处理等方面，单片机能够提供实时控制与数据处理功能。此外，它还能够根据外部事件或传感器信号的变化进行逻辑判断和决策，从而实现智能化控制。其嵌入式系统的应用，极大地提高了工业控制系统的效率和可靠性。

3.1.2 单片机的工作原理和编程方法

单片机的工作原理基于其内置的CPU进行指令的读取、解码和执行。它通过执行存储在ROM中的程序来控制外部设备。其工作过程可以分为三个基本步骤：取指令、解码和执行指令。取指令阶段，CPU从存储器中读取指令；解码阶段，CPU解释指令内容；执行指令阶段，CPU执行指令所定义的操作。

编程单片机通常使用C语言或汇编语言。使用C语言编写的程序更加直观易懂，便于维护和升级。编写程序后，需要通过编译器将其编译成机器语言，然后通过编程器将机器语言烧录进单片机的ROM中。之后，单片机就可以按照程序的指令进行操作了。

#include <REGX51.H> // 包含8051单片机寄存器定义的头文件

void delay(unsigned int ms) {
    // 延时函数，用于产生简单的延时
    unsigned int i, j;
    for (i = ms; i > 0; i--)
        for (j = 120; j > 0; j--);
}

void main() {
    while (1) { // 主循环
        // 这里编写控制代码，比如点亮一个LED灯
        P1 = 0x01; // 假设P1端口连接LED灯，点亮LED
        delay(1000); // 延时1000毫秒
        P1 = 0x00; // 关闭LED灯
        delay(1000); // 延时1000毫秒
    }
}

该示例代码为8051单片机的简单控制程序，其中定义了一个延时函数 delay 用于控制LED灯的亮灭时间。程序在 main 函数中进入一个无限循环，通过修改P1端口的状态来控制LED灯的开关。

3.2 单片机在实际工业控制中的应用

3.2.1 单片机在不同类型工业控制系统中的应用案例

单片机的应用案例涵盖了工业自动化、医疗设备、消费电子等众多领域。例如，在工业自动化中，PLC（可编程逻辑控制器）通常集成了单片机，能够处理来自传感器的数据，并根据预设的逻辑控制电机、泵和阀门的开关。在温度控制系统中，单片机可以实时监测温度传感器数据，并通过PID算法控制加热器和冷却器的运作，以保持温度稳定。

在医疗设备中，单片机用于控制监测患者生命体征的仪器，如心率监测器和血压计。它还能用于药液输送系统，确保药物以正确的剂量和时间间隔被输送到患者体内。

3.2.2 单片机的优化升级策略

随着工业自动化水平的提升，单片机的优化升级变得尤为重要。为了提高系统性能，可以采取以下几个策略：

硬件升级： 采用更高性能的单片机或增加外围硬件模块，如高速ADC（模数转换器）、DAC（数模转换器）等。
软件优化： 通过算法优化和代码重构提高程序效率，减少执行时间。
功能集成： 将分散的控制功能集成到一个统一的控制平台中，实现集中控制和管理。
模块化设计： 实现系统的模块化设计，以提高系统的可维护性和可扩展性。
实时操作系统（RTOS）： 部署RTOS以实现多任务处理和实时控制。

通过上述策略，可以有效提高单片机在工业控制系统中的稳定性和性能，从而确保整个系统的高效运行。

4. 组态王与单片机通信的实现步骤

4.1 组态王与单片机通信的基本概念

4.1.1 通信的实现原理和方法

组态王软件与单片机之间通信的实现原理基于工业通信协议，比如Modbus RTU/TCP、Profibus等，用于实现数据的双向传输。通信方法通常涉及物理层（如RS-232、RS-485或以太网接口），以及应用层的数据封装和解析。

为了实现组态王软件与单片机之间的通信，我们通常要按照以下步骤操作：

确定通信协议：首先需要在组态王中设置与单片机一致的通信协议参数，例如波特率、数据位、停止位和校验位。
接口连接：根据通信协议选择合适的接口进行硬件连接，例如使用串口连接RS-232或RS-485，或使用网络接口连接以太网。
编程实现：在单片机端，编写程序来处理组态王发送的命令，并且能够发送相应的数据和状态回组态王。
配置通信参数：在组态王软件中配置通信参数，确保软件中的通信设置与单片机端的通信设置一致。
测试验证：通过发送测试命令，验证组态王与单片机之间的通信是否正常，数据是否正确传输。

4.1.2 通信过程中的常见问题及解决方法

通信过程中可能会遇到一些常见问题，如数据传输错误、通信超时、数据不一致等，解决这些问题的方法通常包括：

检查物理连接：确认所有连接线都已正确连接，并且没有接触不良的情况。
校验通信参数：确保组态王软件和单片机的通信参数完全一致，包括波特率、数据位、停止位、校验方式等。
软件调试：在单片机程序中增加调试信息输出，通过串口调试助手等工具查看通信数据，分析错误原因。
使用校验码：为了确保数据的准确性，可以在通信数据包中添加校验码，如CRC校验。
调整通信超时设置：根据实际通信距离和环境调整通信超时参数，以适应不同的通信延迟。

4.2 组态王与单片机通信的实现步骤

4.2.1 单片机编程响应组态王命令的方法

单片机编程响应组态王命令的基本步骤如下：

初始化通信接口：在单片机的初始化代码中设置好串口或网络接口的参数，包括波特率、数据位、停止位和校验方式。
读取命令：编写代码来轮询或中断方式读取组态王发送的数据，通常是通过串口中断服务程序来实现。
命令解析：根据通信协议格式解析收到的数据，识别命令内容和参数。
执行命令：根据解析结果，执行相应的动作，比如读取传感器数据、控制执行器动作等。
发送响应：将执行结果封装成符合通信协议格式的数据包，通过相应的接口发送回组态王。

示例代码段如下：

// 假设使用的是串口通信，以下是串口中断服务程序的一个简化例子
void serial_isr() {
    if (isReceiveDataAvailable()) { // 检查是否接收到数据
        uint8_t command = readSerialData(); // 读取命令
        switch (command) {
            case READ_SENSOR:
                // 执行读取传感器数据的操作
                uint8_t sensorData = readSensor();
                // 发送数据回组态王
                sendToHost(&sensorData, sizeof(sensorData));
                break;
            // 其他命令的处理
        }
    }
}

4.2.2 组态王中单片机通信的设置和配置

在组态王中配置单片机通信主要涉及以下几个步骤：

打开组态王软件，选择相应工程或新建工程。
在组态王的设备配置界面中，选择正确的设备类型及通信协议，比如Modbus RTU或TCP。
设置通信参数，包括端口号、波特率、数据位、停止位和校验方式等。
设置组态王与单片机之间的数据交换格式和地址映射，确保数据包中的地址与单片机端地址对应。
进行通信测试，如果测试成功，保存配置并开始在监控界面中显示和控制数据。

在组态王软件中创建和配置通信的过程可以通过以下表格进行说明：

| 步骤 | 操作 | 目的 | | --- | --- | --- | | 1 | 打开工程设置 | 进入组态王软件工程配置模式 | | 2 | 选择设备 | 在设备列表中选择对应的单片机设备类型 | | 3 | 设置通信协议 | 选择并配置通信协议（Modbus RTU/TCP等） | | 4 | 配置通信参数 | 设置正确的串口号、波特率、数据位、停止位、校验方式等 | | 5 | 地址和数据映射 | 映射单片机端口与组态王界面的数据地址 | | 6 | 通信测试 | 使用测试命令确认通信配置正确无误 | | 7 | 保存和应用 | 保存配置并应用到实际监控项目中 |

通过以上步骤，我们可以完成组态王与单片机之间的通信设置和配置，确保组态王软件能够正确地与单片机进行数据交换。

5. 通信参数配置及单片机编程

5.1 通信参数配置

5.1.1 波特率和校验位的配置方法

通信参数配置是确保组态王与单片机通信成功的关键步骤之一。首先需要配置的是波特率，它决定了数据传输的速度。在配置波特率时，需要根据单片机和组态王通信端口的实际支持能力来设定一个合理值。例如，如果使用的是标准的RS-232串口通信，常见的波特率有9600、19200、38400等。

校验位是用于错误检测的一种机制，在数据传输过程中加入校验位可以有效地发现传输错误。常用的校验位包括无校验、奇校验和偶校验。在进行校验位配置时，需要确保组态王端和单片机端的设置相匹配。

以下是单片机端配置通信参数的代码示例：

#include <reg52.h> // 包含51单片机寄存器定义

void SerialInit() {
    TMOD = 0x20;  // 使用定时器1, 工作在方式2
    TH1 = 0xFD;   // 波特率9600, 使用11.0592MHz晶振
    TL1 = 0xFD;   // 波特率9600, 使用11.0592MHz晶振
    TR1 = 1;      // 启动定时器1
    SM0 = 0;      // 配置为模式1
    SM1 = 1;      // 10位异步收发
    REN = 1;      // 允许串口接收
    EA = 1;       // 开启总中断
    ES = 1;       // 开启串口中断
}

void main() {
    SerialInit(); // 初始化串口设置
    // 其他程序代码
}

5.1.2 其他通信参数的配置及优化

除了波特率和校验位之外，通信参数还包括停止位和数据位等。停止位通常有1位、1.5位或2位，而数据位则根据实际情况可以从5位到8位。正确配置这些参数可以确保数据能够正确无误地传输。

在优化这些参数时，应该综合考虑通信距离、传输速率以及环境干扰等因素。较长的通信距离可能需要较低的波特率和更复杂的校验机制来确保数据传输的可靠性。而在高速通信需求下，可能需要较高的波特率和较少的校验位以提升传输效率。

5.1.2.1 通信参数配置表格

下面是一个简化的通信参数配置表格，展示了常见的配置选项和推荐设置：

| 参数 | 选项 | 推荐设置 | 说明 | |----------|----------------|----------|--------------------------------------------------------------| | 波特率 | 9600, 19200... | 9600 | 数据传输速度 | | 校验位 | 无校验, 奇, 偶 | 无校验 | 用于错误检测 | | 停止位 | 1, 1.5, 2 | 1 | 数据包结束标识 | | 数据位 | 5, 6, 7, 8 | 8 | 每个数据包中的位数 |

5.2 单片机编程响应组态王命令

5.2.1 编写驱动程序或适配器的方法和步骤

为了使单片机能够响应组态王的命令，需要编写相应的驱动程序或适配器。这一过程可以分为几个关键步骤：

初始化串口通信 ：在单片机程序中初始化串口通信，设置正确的波特率、校验位等参数。
读取数据 ：在串口中断服务程序中读取组态王发送过来的数据。
解析命令 ：根据通信协议解析接收到的数据，确定是何种命令。
执行命令 ：执行相应的操作，如读取传感器数据、控制输出等。
反馈响应 ：将执行结果通过串口返回给组态王。

以下是一个简单的单片机串口接收中断服务程序示例：

void Serial_ISR() interrupt 4 {
    if (RI) {
        RI = 0; // 清除接收中断标志
        char receivedData = SBUF; // 读取接收到的数据

        // 解析接收到的数据（此处需根据实际协议添加解析逻辑）

        // 执行对应命令（此处需根据实际命令逻辑添加执行代码）

        // 反馈响应（此处需根据实际需求添加发送数据代码）
    }
}
