简介：本文档包含了关于使用脉宽调制（PWM）技术控制的DC-DC升压转换器（Boost Converter）的相关材料。Boost转换器是一种电力电子设备，它可以将较低的直流电压转换为较高的直流电压，并广泛应用于各种电池供电系统、太阳能逆变器和电动汽车等领域。本文将重点介绍PWM控制器设计、关键元件的选择以及相关的设计和优化因素，通过模型文件“boost.mdl”提供了一个可用于模拟和分析升压转换器工作特性的仿真工具，如效率、纹波电压和动态响应等。 BOOST CONVERTER

1. Boost转换器（DC-DC升压转换器）介绍

在现代电子系统中，DC-DC转换器扮演着至关重要的角色，它能够有效地将一个直流电压转换为另一个直流电压。在众多类型的DC-DC转换器中，Boost转换器（升压转换器）尤为突出，因其能够在输入电压低于输出电压时，提供稳定的高电压输出，满足了诸多电子设备的需求。

1.1 Boost转换器的工作原理

Boost转换器通过储能和释放能量的方式实现电压的升高。当转换器的开关元件（通常是MOSFET或IGBT）闭合时，电流通过储能元件（主要是电感）储存能量；当开关断开时，储存的能量被传递至负载，并在电感和电容的共同作用下维持电路中电流的连续性，从而输出高于输入电压的稳定电压。

1.2 Boost转换器的应用场景

由于其高效和灵活的特性，Boost转换器广泛应用于电池供电设备、LED驱动器、车载电源系统以及可再生能源设备中。比如，太阳能电池板在阴天或光线不足时产生的电压可能不足以驱动某些电子设备，使用Boost转换器可以提高电压以满足设备正常工作的要求。

通过理解Boost转换器的基础知识，我们可以为后续章节中PWM控制技术的应用、元件选择、工作原理深入分析等主题打下坚实的基础。

2. PWM控制技术概述及其设计

2.1 PWM控制技术的基础知识

2.1.1 PWM的定义与工作原理

PWM（Pulse Width Modulation，脉冲宽度调制）是一种常用的技术，用于控制功率转换器的开关元件，以调节负载（如电机、照明设备）的有效功率。PWM通过改变脉冲的宽度（占空比），来控制输出电压或电流的平均值，从而达到调光、调速、控制电机等目的。

工作原理主要涉及以下几个方面： - 生成一系列宽度变化的脉冲信号。 - 脉冲的高电平持续时间（占空比）变化，而脉冲周期保持不变。 - 通过调整占空比，使得负载两端的电压或电流的平均值随之改变。

例如，如果占空比增加，开关元件在每个周期内导通时间变长，负载上的电压或电流增加；相反，如果占空比减少，负载两端的电压或电流下降。

// 示例代码：生成PWM信号
#include <Arduino.h>

void setup() {
  // 初始化PWM引脚为输出模式
  pinMode(9, OUTPUT);
}

void loop() {
  // 设置占空比为50%
  analogWrite(9, 128);
  delay(1000);

  // 设置占空比为75%
  analogWrite(9, 192);
  delay(1000);

  // 设置占空比为25%
  analogWrite(9, 64);
  delay(1000);
}

上述代码在Arduino平台上创建PWM信号，并通过改变 analogWrite() 函数中的值来调整占空比。 analogWrite() 函数接受一个0到255的值，代表不同的占空比。

2.1.2 PWM技术的发展历程与应用场景

PWM技术的发展可以追溯到20世纪初，最初用于无线电信号的调制。随后，随着电力电子的发展，PWM技术逐渐应用于电力转换和电机控制领域。现代的微控制器和专用PWM控制器芯片，已经能够以极高的精度和频率生成复杂的PWM波形，极大地拓展了其应用范围。

PWM的应用场景包括： - 直流电机的速度控制。 - 逆变器和变频器中的电压和频率调整。 - 电能质量控制和功率因数校正。 - LED灯光的调光控制。 - 开关电源设计中，用于输出电压和电流的调节。

2.2 PWM控制器的设计要点

2.2.1 控制器设计的目标与要求

设计PWM控制器时，需要达到以下几个目标： - 高效率：低损耗、少热量产生。 - 精确性：输出电压或电流必须准确无误。 - 可靠性：长期运行下保持性能不下降。 - 成本效益：设计应该经济实惠。

此外，设计要求包括： - 选择合适的PWM频率，以避免产生过多的电磁干扰（EMI）。 - 控制器需要能够快速响应负载变化，并及时调整占空比。 - 软件控制方面，需要具有良好的用户接口，方便设置和调整参数。

2.2.2 控制器设计的步骤与方法

设计PWM控制器的步骤大致如下： 1. 定义设计目标和规格。 2. 选择PWM频率和开关频率，考虑系统的稳定性和EMI。 3. 设计反馈机制，确保输出稳定。 4. 实现故障保护逻辑，如过流、过压和短路保护。 5. 设计用户接口，便于操作和设置。 6. 开发和测试原型，进行迭代优化。

具体到设计方法，可以采用模拟和数字混合信号的方法，或是纯粹的数字控制策略，后者在数字信号处理器（DSP）中非常常见。

// 示例代码：数字PWM控制器的基本框架
#include <TimerOne.h>

volatile int pwmWidth = 0;  // PWM占空比变量

void timerIsr()  {
  // 根据pwmWidth的值输出PWM波形
  if (pwmWidth > 0) {
    digitalWrite(9, HIGH);  // 开启PWM
  }
  if (pwmWidth < 255) {
    digitalWrite(9, LOW);  // 关闭PWM
  }
}

void setup() {
  Timer1.initialize(2000);  // 初始化定时器
  Timer1.attachInterrupt(timerIsr);  // 绑定中断服务函数
  pinMode(9, OUTPUT);
}

void loop() {
  // 更新占空比，进行PWM控制
  // 此处可以添加控制算法，例如PID算法，以实现更复杂的控制
  pwmWidth = analogRead(A0); // 读取模拟信号作为占空比
}

在此示例中，使用了Arduino平台的TimerOne库来处理定时器中断。 timerIsr() 函数根据 pwmWidth 变量的值控制PWM的高低电平，实现PWM波形的输出。实际应用中， pwmWidth 值可以通过算法计算得到，例如，可以通过一个PID控制器来动态调整，以应对负载的变化。

3. 关键元件详解与选择

3.1 开关元件的选择与应用

3.1.1 MOSFET与IGBT的特性对比

在Boost转换器中，开关元件通常选用MOSFET或IGBT，这两种元件在转换器设计中扮演着至关重要的角色。金属氧化物半导体场效应晶体管（MOSFET）因其低输入电容和快速开关速度而被广泛使用，尤其适合于高频开关应用。另一方面，绝缘栅双极晶体管（IGBT）则结合了双极晶体管和MOSFET的优点，适合于需要高电压和大电流的应用场景。

在实际应用中，MOSFET的主要优势包括较低的导通电阻（RDS(on)）、良好的开关特性以及相对简单的驱动要求。IGBT则在耐压和负载电流方面有更佳表现，但其开关损耗通常高于MOSFET。因此，在选择MOSFET或IGBT时需要综合考虑电路的工作频率、输入/输出电压、电流以及热设计等因素。

3.1.2 开关元件的驱动与保护策略

为了确保开关元件能够可靠和高效地工作，合适的驱动电路和保护措施是不可或缺的。驱动电路负责提供足够的电压和电流，以确保开关元件能够快速且无误地从导通状态转换到截止状态，反之亦然。此外，由于在开关过程中可能会产生电压尖峰和电流浪涌，需要通过适当的保护措施来确保元件不会因此而损坏。

保护策略包括过压保护、过流保护、温度监控等。过压保护电路可以防止电压尖峰损坏MOSFET或IGBT的栅极，而过流保护则确保不会因为过载而导致元件损坏。温度监控则使用热敏电阻或其他温度传感器来监测元件的温度，一旦温度超过预设的安全阈值，系统会采取措施，比如降低输出功率或关闭电源，以防止过热。

3.2 电感器和电容器在Boost转换器中的角色

3.2.1 电感器的设计与参数选择

在Boost转换器中，电感器不仅用于能量储存，还与开关元件共同影响电路的动态性能。电感器的设计和参数选择对整个电路的效率和稳定性有着直接的影响。

电感器的主要参数包括电感值、额定电流和直流电阻（DCR）。电感值需要根据所需的电压增益和开关频率来选择，通常较小的电感值会导致较大的纹波电流，而较大的电感值则可以减少纹波电流，但会增加体积和成本。额定电流必须大于电路的最大负载电流，以避免过热和损坏。直流电阻越小越好，因为较高的电阻会导致额外的功率损耗。

设计时，还需考虑电感器的饱和电流，确保在瞬时大电流情况下不会发生磁芯饱和。使用高磁导率的磁芯材料，如铁粉芯或铁氧体，可以提高电感器的效率和性能。

3.2.2 电容器的分类及其在电路中的功能

电容器在Boost转换器中起到过滤和稳定的作用，它们可以根据位置和功能分为输入电容器、输出电容器和解耦电容器等类别。输入电容器的主要作用是吸收输入电流的纹波，为变换器提供一个相对平滑的输入电压。输出电容器则用于减少负载端的电压纹波，确保输出电压的稳定性。

解耦电容器通常放置在电源的输入端和地之间，用于过滤掉由开关动作引起的高频噪声。这类电容器需要具有低等效串联电阻（ESR）和等效串联电感（ESL），以减少功率损耗和提高滤波效果。

电容器的选型同样至关重要，其容值、耐压和ESR值需要根据电路的要求进行计算和匹配。过大的容值可能会增加启动时的浪涌电流，而过小的容值则无法有效抑制电压纹波。耐压值应高于电路的最大工作电压，以防止击穿损坏。

3.3 反馈电路的原理与实现

3.3.1 反馈机制的原理与分类

反馈电路是Boost转换器中用于稳定输出电压的关键组成部分。其基本原理是将输出电压的一部分反馈到控制电路，通过与参考电压进行比较来调整PWM信号，从而控制开关元件的占空比，以实现稳定输出电压的目的。

反馈机制可以根据实现方式分为电压模式反馈和电流模式反馈。电压模式反馈通过一个电压分压器将输出电压分压，然后与一个基准电压进行比较。如果输出电压升高，比较器输出的PWM信号占空比减小，反之则增加。电流模式反馈不仅监测输出电压，还监测电感器电流，提供更快的动态响应和更佳的稳定性。

3.3.2 反馈电路的设计技巧与注意事项

设计反馈电路时，需要考虑到元件的精确度、温度稳定性以及噪音影响。例如，使用精密的基准电压源和匹配良好的分压电阻可以提高输出电压的精确度。温度补偿元件可以确保在不同温度条件下输出电压的稳定性。

此外，为了减少电磁干扰对反馈电路的影响，应尽量缩短反馈路径，减少环路面积，并使用屏蔽和接地等EMC设计技巧。反馈电路的布局对整个系统的稳定性和性能有着重要的影响，因此在电路板设计阶段就需要加以重视。

为了提高系统抗干扰能力，反馈电路应包括补偿网络，以提供适当的相位裕度和增益裕度。过大的增益可能导致系统的不稳定，而过小的增益则会降低调节速度。因此，通过模拟或实验方法确定合适的补偿参数是反馈电路设计中必不可少的步骤。

4. PWM Boost转换器的工作原理深入解析

4.1 Boost转换器的工作循环分析

4.1.1 开关周期与能量传递

在PWM控制下的Boost转换器中，开关周期是变换器的核心操作周期。开关周期是指主开关元件（通常是MOSFET或IGBT）开与关的循环。在这个周期内，能量通过开关元件从输入端传递到输出端，并且能量的转换效率和输出电压的调节都依赖于这个周期。

在开关元件导通时，输入电源对电感进行充电，电感器存储能量。当开关元件关闭时，存储在电感器中的能量通过二极管和输出电容继续供给负载。通过这个周期性的开关动作，电感器的平均电流增加，从而达到提升输出电压的目的。

PWM信号控制着开关元件的导通时间，即占空比（Duty Cycle）。占空比定义为开关元件导通时间与周期时间的比值。通过改变占空比，可以调节输出电压的大小，这是Boost转换器实现稳压输出的关键机制。

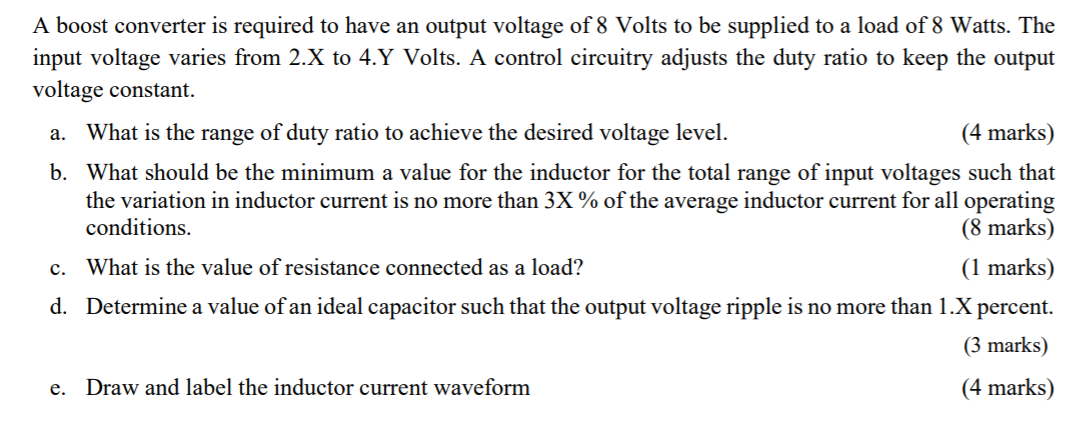

4.1.2 电压增益的计算与分析

电压增益（Vo/Vin）是Boost转换器的一个重要性能指标。在理想情况下，Boost转换器的电压增益可以通过以下公式计算：

[ V_{out} = \frac{V_{in}}{1 - D} ]

其中 ( V_{out} ) 是输出电压，( V_{in} ) 是输入电压，( D ) 是占空比。从公式中可以看出，随着占空比的增加，输出电压也随之增加。这是一个理想化的公式，实际应用中必须考虑元件的损耗、非理想因素以及控制策略对输出电压的影响。

实际电路中，电感和电容的寄生效应、开关元件的导通和关闭损耗、以及线路阻抗等因素都会影响实际的电压增益。因此，在设计阶段，必须对这些因素进行充分的考虑和模拟，确保Boost转换器能够在不同的工作条件下提供稳定的输出电压。

4.2 工作中的关键波形与性能指标

4.2.1 主要波形的特点与测量

PWM Boost转换器在工作时会产生一系列关键波形，包括开关元件的驱动波形、电感器上的电流波形以及输出电压波形。这些波形对于理解Boost转换器的工作原理和性能分析至关重要。

驱动波形 ：驱动波形是指提供给开关元件的控制信号。它应该是精确的PWM波形，以便于准确控制占空比。
电流波形 ：电流波形反映了电感器上的电流变化。在开关元件导通时，电流线性增加；导通结束时，电流减少。电感器电流的峰值和谷值可以用来评估元件的应力和损耗。
输出电压波形 ：输出电压波形显示了Boost转换器的输出性能，如纹波和稳定性。高质量的Boost转换器应具有低纹波的平滑电压波形。

这些波形通常通过示波器进行测量。在分析时，需要特别注意波形的过冲、下冲、稳定性和频率特性。

4.2.2 效率、纹波和稳定性的考量

在Boost转换器的设计和应用中，效率、输出电压纹波和稳定性是三个关键性能指标。

效率：效率是衡量转换器功率损耗的参数，反映了输入功率与输出功率的比值。高效率的转换器具有更低的能耗和热量产生。效率与开关元件的开关损耗、传导损耗以及磁性元件的能量存储和释放效率有关。设计时需要优化这些损耗源来提高转换效率。
纹波：纹波指的是输出电压中的交流成分，它会随负载变化和开关频率波动。纹波过大不仅影响负载的正常工作，还可能引入电磁干扰。为减少纹波，设计时会选用低等效串联电阻（ESR）的电容器，并优化控制策略。
稳定性 ：稳定性是指Boost转换器在各种负载和输入条件下维持输出电压的能力。不稳定的转换器可能导致输出电压波动甚至失控。为保证稳定性，需要设计合适的反馈控制回路，并选择合适的补偿元件。

这些性能指标的优化常常需要对Boost转换器的控制系统进行精确建模，并通过实验与仿真相结合的方式进行调试。在下一章节中，我们将通过"boost.mdl"模型文件来详细探讨Boost转换器的应用与优化。

以上就是第四章的核心内容，接下来将详细介绍"boost.mdl"模型文件的深入应用以及相关案例分析。

5. 模型文件"boost.mdl"深入应用与案例

5.1 模型文件"boost.mdl"的结构与功能

在现代电力电子设计和教学中，模型文件是一个非常重要的工具，它能够帮助工程师和学生模拟电路的行为和性能。对于Boost转换器来说，使用一个精心设计的模型文件能够极大地简化设计和优化过程。在本节中，我们将深入探讨模型文件"boost.mdl"的结构和功能，并展示如何利用这个模型进行模拟分析。

5.1.1 文件组成与各部分功能

boost.mdl 文件是一个由MATLAB/Simulink工具创建的模型文件，它是一个图形化的编程环境，用于模拟动态系统的多域仿真和基于模型的设计。这个模型通常包括以下几个主要部分：

输入模块 ：用于模拟电源输入，包括电压源和电流源，它们的参数（如幅值、频率和直流偏置）可以根据实际情况调整。
功率电路部分 ：包含所有构成Boost转换器的关键元件，如开关MOSFET、电感器、电容器和二极管等。每个元件都根据其在电路中的物理特性和电气参数进行建模。
控制模块 ：包括PWM发生器以及反馈控制回路，负责调节开关器件的导通和关闭，以达到稳定的输出电压。
输出模块 ：显示输出电压和电流等关键信号的波形，以及电路的整体性能指标，如效率、纹波等。
参数设置和脚本接口 ：用于设置电路中各元件的参数，以及自动化模拟运行和数据记录的脚本。

5.1.2 如何使用"boost.mdl"进行模拟分析

使用模型文件进行模拟分析涉及多个步骤，我们将分步进行介绍：

打开模型文件 ：首先，在MATLAB环境中打开 boost.mdl 文件，这将展示出模拟的图形界面。
配置输入参数 ：根据设计要求或案例研究，设置输入电压源、负载条件等参数。
定义元件参数 ：调整功率电路元件的参数，包括MOSFET的开关频率、电感和电容的大小等。
运行模拟 ：启动模拟运行，通过仿真计算电路的动态响应。
分析输出结果 ：观察输出模块中显示的波形和性能指标，评估电路的表现。
优化和调整 ：根据模拟结果对电路参数进行微调，并重复模拟过程以优化电路设计。

代码块展示与分析

% 模拟运行脚本示例
% 配置仿真时间
simTime = 0.1; % 仿真的总时间

% 设置仿真选项
set_param('boost.mdl', 'StopTime', num2str(simTime));

% 运行仿真
sim('boost.mdl', 'SaveOutput', 'on');

% 读取输出数据
out = simout; % 输出变量，包含了仿真结果
% 对输出数据进行分析，比如计算输出电压纹波

上述代码块提供了一个MATLAB脚本示例，用于设置仿真时间、运行仿真并读取结果。其中 simTime 变量定义了仿真的持续时间。 set_param 函数用于修改模型的参数，而 sim 函数则启动仿真过程。最后，输出数据被保存在变量 simout 中，并可以进一步分析。
