与导线载流量有关的因素:与导线截面积有关,也与导线的材料、型号、敷设方法以及环境温度等有关,计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出导线的载流量,比较方便。


​载流量是在规定条件下,导体能够连续承载而不致使其稳定温度超过规定值的最大电流。树上鸟教育电气设计师在线教学网络课程!

一、导线截面积与载流量的计算

(1)一般铜导线载流量

导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

如:2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A

4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A

(2)计算铜导线截面积

利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围:


图1

(3)功率计算

一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电阻性负载,一种是电感性负载。

对于电阻性负载的计算公式:P=UI

对于日光灯负载的计算公式:P=UIcosф,其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是

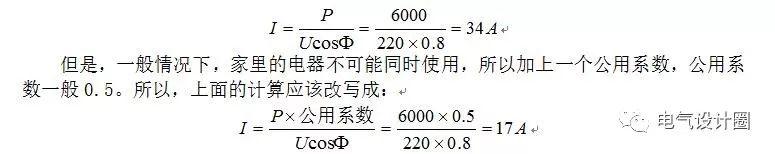

图2

也就是说,这个家庭总的电流值为17A。则总闸空气开关不能使用16A,应该用大于17A的。

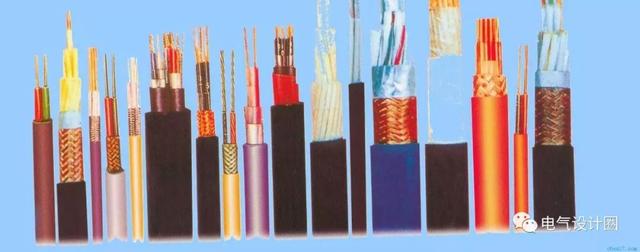

二、导线的选择

为了保证用电设备安全可靠地运行,导线和电缆型号的选择应根据使用的环境和敷设的方式而定,而导线和电缆的截面选择应根据机械强度、允许温升和电压损失等进行决定。


(1)按环境和敷设方式选择

由于使用性质的不同,电气设备所处的环境不同,导线和电缆的敷设环境、敷设方式也不同。有些导线敷设在潮湿或特别潮湿的环境,有些导线敷设在多尘、腐蚀、高温、火灾环境和爆炸危险的环境。

(2)按机械强度允许的最小截面选择

导线在安装和运行中,要受到外力的影响,而导线本身也有自重,这样导线就受到多种张力。不同的敷设方式和不同的支持点距离,导线受到的张力也不同。如果导线不能承受这些外力的影响,那么导线就容易折断,因此选择导线时,必须考虑导线的机械强度。

一些小负荷设备,虽然选择很小的截面就能满足允许电流和电压降的要求,但是还要满足导线机械强度的要求。

(3)按允许温升选择

由于电流的热效应,通电的导线会产生热量,在导线或电缆截面相同的条件下,通过的电流越大,产生的热量越高。如果温升超过一定的数值,导线的绝缘就会迅速老化破坏,严重时还会发生电气火灾。因此,必须限制导线或电缆的温升,这样也就限制了通过的电流,即对导线或电缆的载流量进行限制。


由于导线敷设的环境温度不同,对绝缘老化破坏的程度也不同。环境温度越高,导线的外绝缘就越容易老化。因此,在相同截面的情况下,安装在高温场所导线的载流量要加以限制。

(4)按允许电压损失选择

由于导线具有电阻率,当电流通过导线时要产生一定的电压降(电压损失)。导线越长,电阻越大,则电压损失也越大。相同长度的导线,截面越小,电阻越大,电压损失也越大。线路电压降低直接影响负载的正常运行,使电动机转矩下降,照明亮度降低。

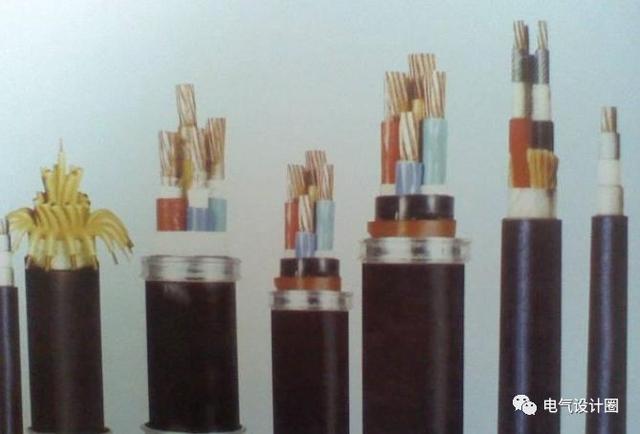

三、电线电缆载流量对照表

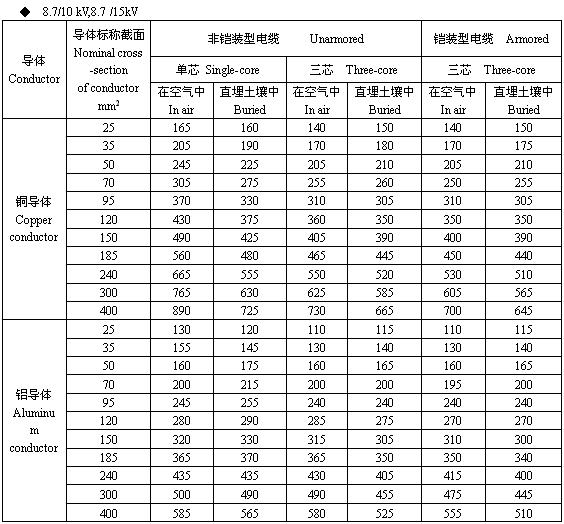

(1)10kV铜芯、铝芯电缆载流量查询表

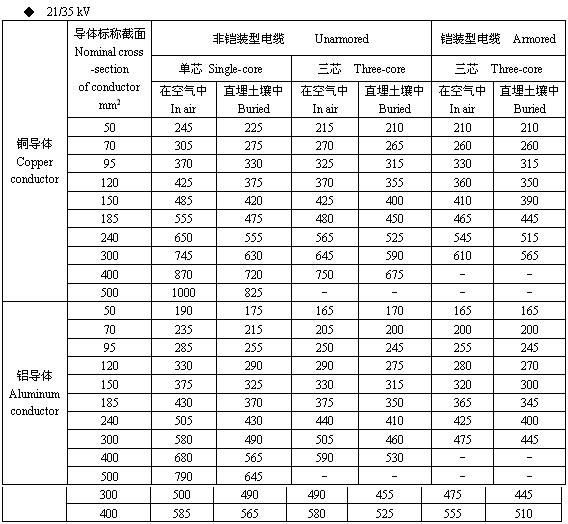

(2)35kV铜芯、铝芯电缆载流量查询表

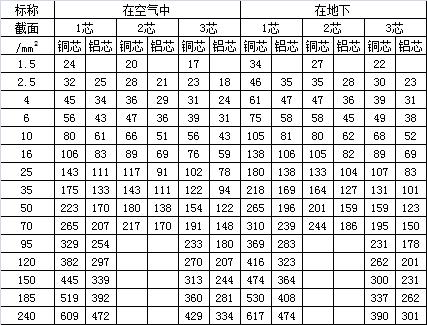

(3)常用低压电缆载流量查询表

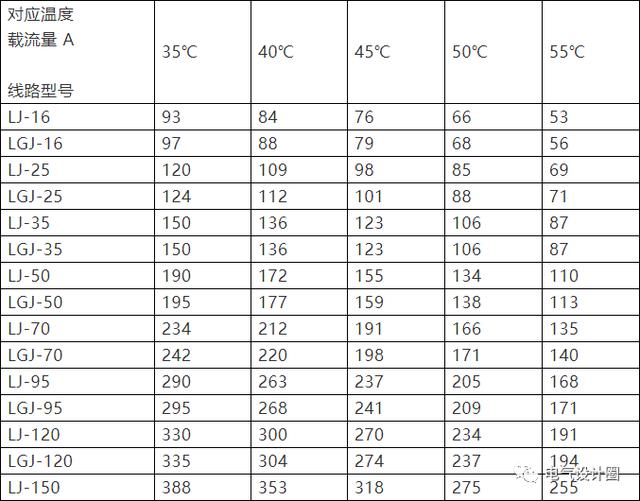

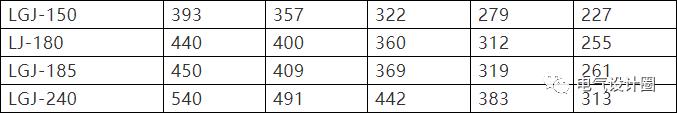

(4)架空线路安全载流量对照表

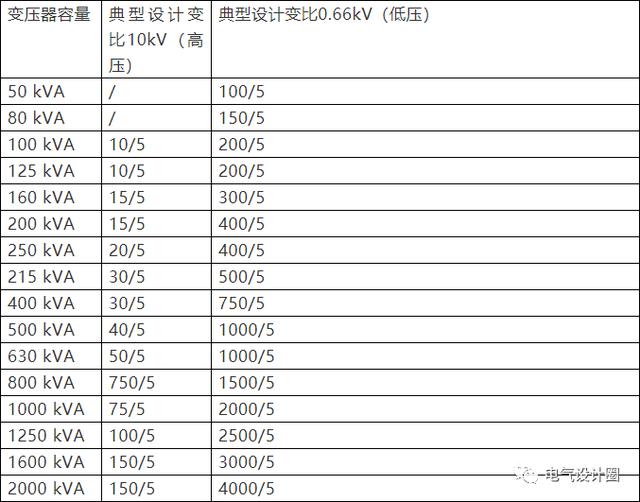

(5)10kV高压电流互感器与低压电流互感器的配置表

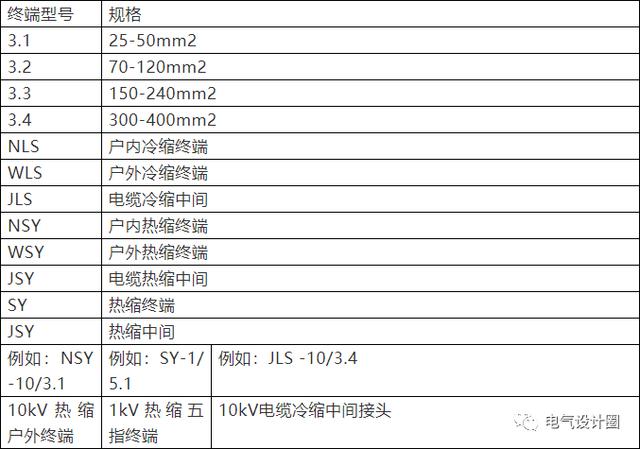

(6)电缆附件型号对应电缆规格

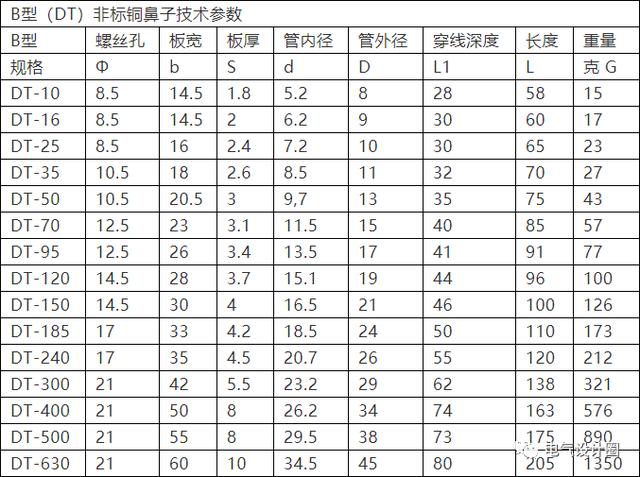

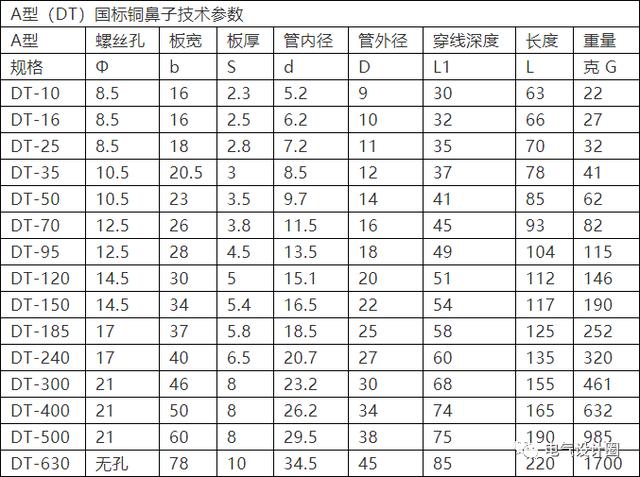

(7)DT铜鼻子技术参数(国标与非标差距很大)

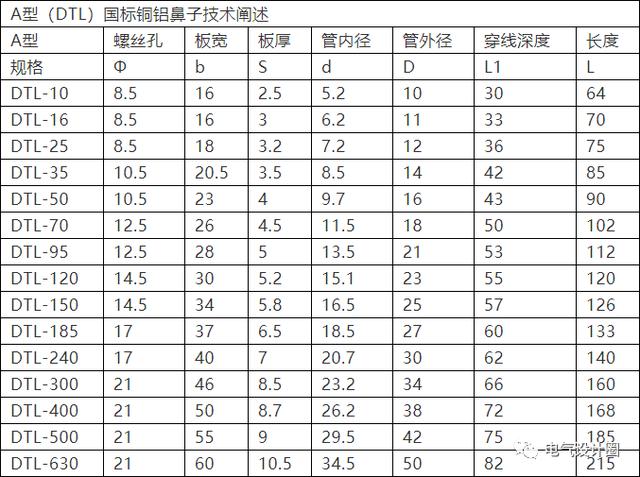

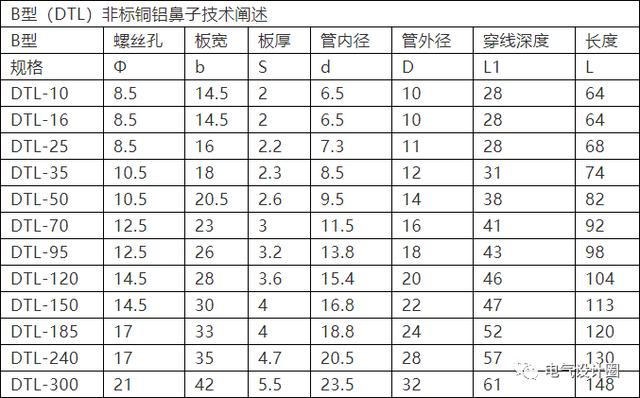

(8)DTL铜铝鼻子技术参数(国标与非标差距很大)

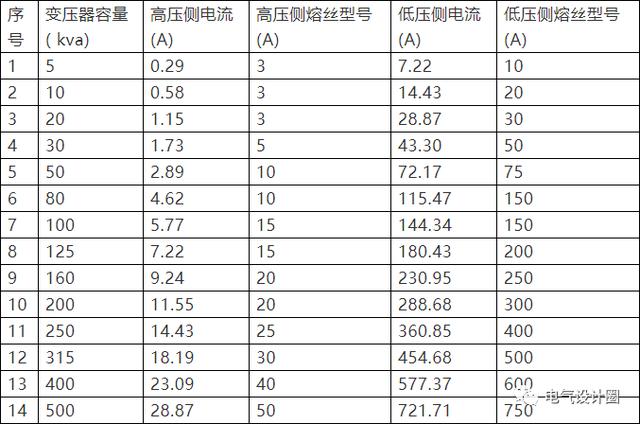

(9)电力变压器高、低压熔丝配置查询表


■高压侧熔丝选择:

1容量在100KVA以下者,高压侧按变压器额定电流的2-3倍选择。

2容量在100KVA以上者高压侧熔丝按变压器额定电流的1.5-2倍选择。

■低压侧熔丝选择

变压器低压侧熔片,按变压器额定电流选择。

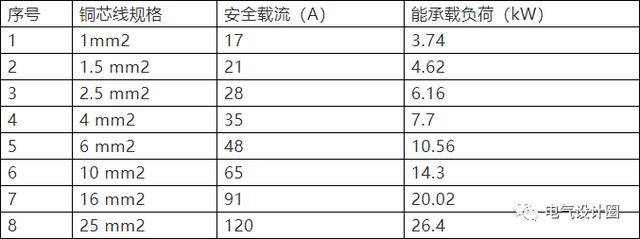

(10)(室内布线)铜芯线安全载流量与220V负荷对应情况表

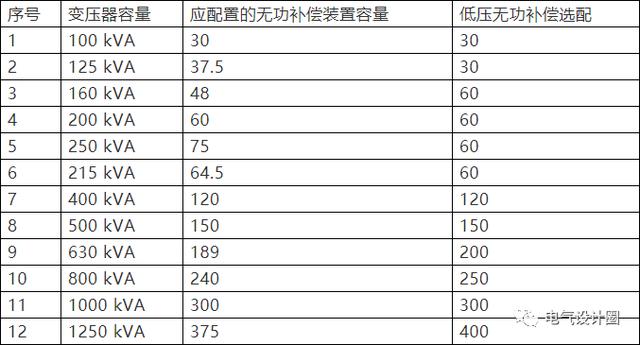

(11)专变客户变压器对应低压无功补偿装置查询表


目前市场上的无功补偿容量有:100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600 。

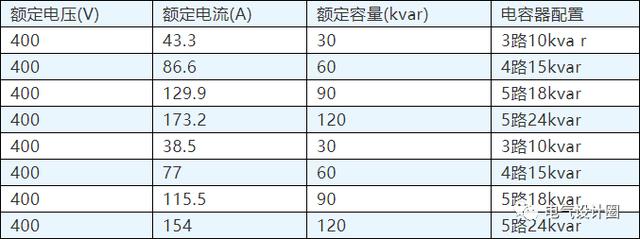

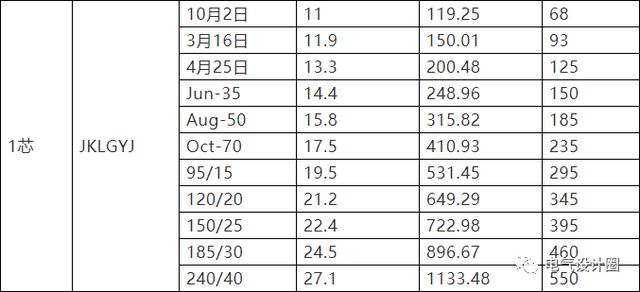

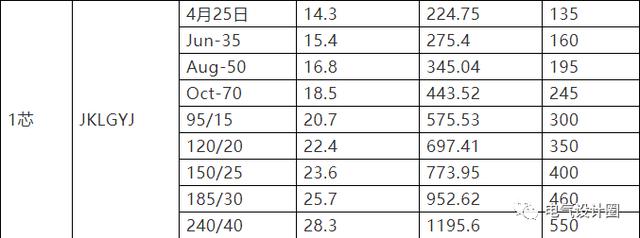

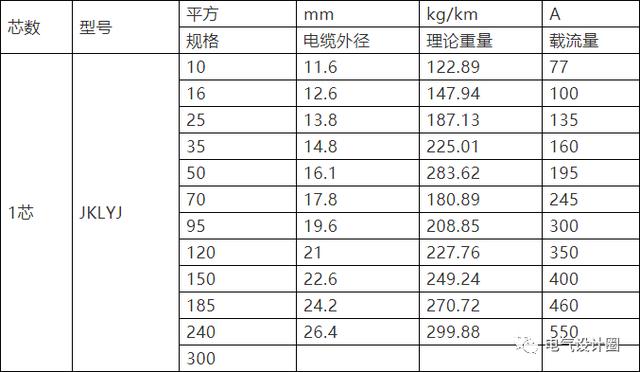

(12)1kV架空绝缘线能带负荷查询表


(13)10kV架空绝缘线能带负荷查询表
