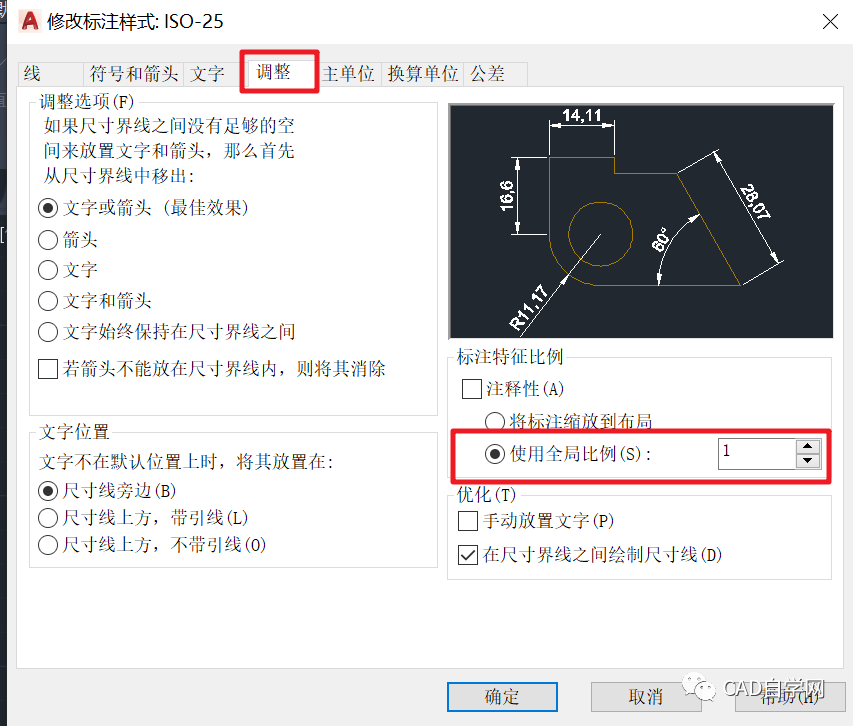

你要问我，什么问题问的最多，比例当之无愧，问的特别多，个人认为说再多，不如好好读读下面内容，实际操作理解一遍，无外乎： (1)、绘图比例(一般1:1,这个不用管) (2)标注特征比例中的 全局比例 和注释性比例(这个在之前文章都有讲解： cad注释性，非大神专属，你也应该会！ )

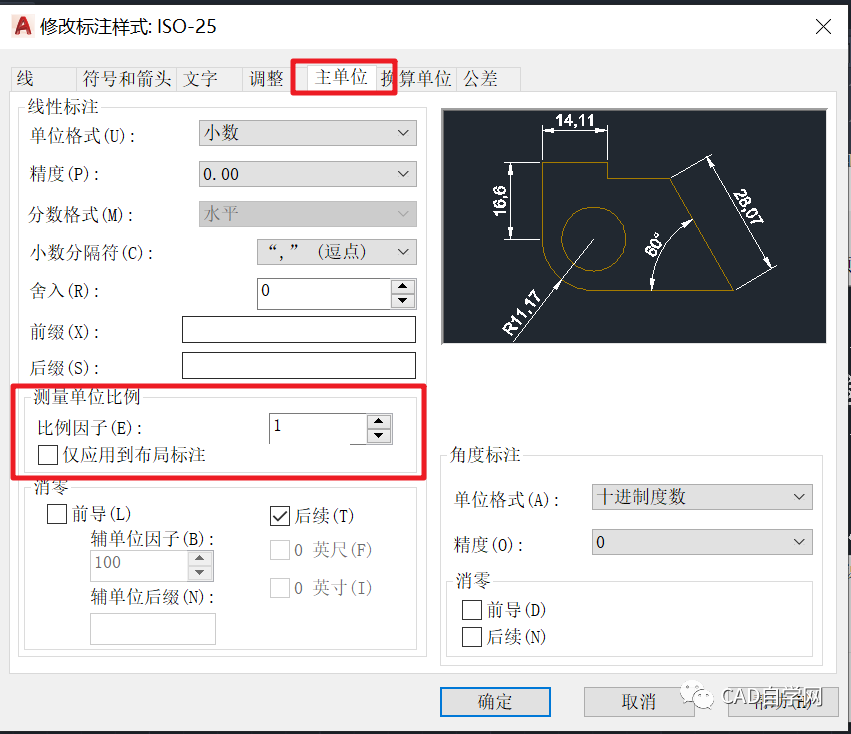

(3)测量单位比例

(4)打印比例

(5)视口比例

基本也就上述五六种比例，如果能搞懂，比例不会有太大问题，结合上方图片各比例所在位置和下方注解好好理解，相信你一定会有所收获，如果暂时不理解也没关系，后面遇到对应的比例问题，再回头看看本文章，相信一定有所收获。

华丽的分割线

---

1.绘图比例

AutoCAD绘图实际是没有绘图比例这个概念的。 实际上作者说这话的意思是，不管你画图时按什么比例，只要打印比例作相应设置，最终打印到物理图纸上都可以是一样的效果。 物理图纸的效果是由打印比例控制的。

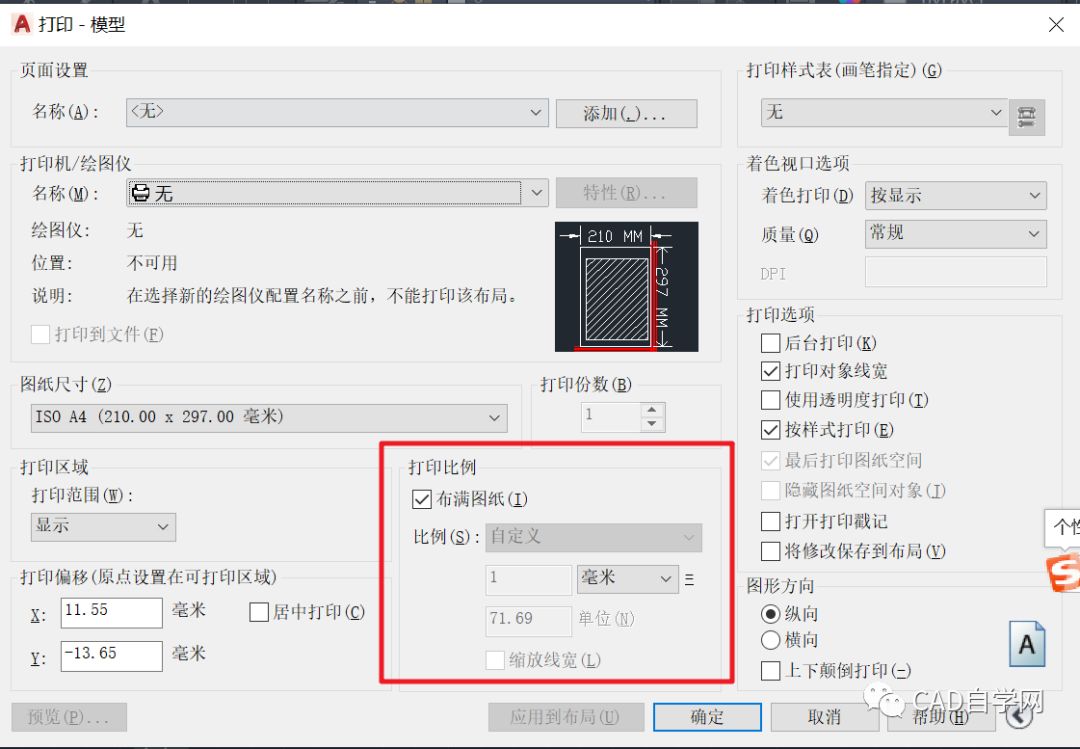

2.打印比例

电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1： n打印出图。 比如1:100打印，就是把100长的一条线打印成1。 若以mm为单位，即1m画1000，打印比例设置为“1mm=100图形单位”，所以1m打印出来就是10mm； 若以m为单位，即1m画1，打印比例设置为“1m=100图形单位”(实为“10mm=1图形单位”)，所以1m打印出来还是10mm。 可见，不管以mm还是m为单位，只要打印比例设置好(为1:100)，1m打印出来均为10mm。 用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。

3.实物没有比例，非实物才有比例

非实物性图纸信息，如文字、尺寸标注、符号性图形。 原本是没有什么比例之说的，AutoCAD中反倒有比例了。 实物对象1:1绘图，不必考虑图纸比例，非实物对象才要考虑图纸比例。 因为要缩小n倍打印，原本无比例的对象要预先放大n倍。

4.比例的概念

习惯上把比例说成1： n； n的术语应称为比例因子。

5.zoom比例

比例因子 (nX 或 nXP) 例如，如果某对象缩放到图形界限时的显示尺寸为 1，则输入 2 后该对象的显示尺寸为2。 若输入的值后面跟着 x，AutoCAD 则根据当前视图来确定比例。 例如，输入 .5x 使屏幕上的对象显示为原大小的二分之一。 若输入的值后面跟着 xp，AutoCAD 根据图纸空间单位确定比例。 例如，输入 .5xp 即以图纸空间单位的二分之一显示模型空间。 1=1(1xp)，.5=1(.5xp)，等等。

6.尺寸标注样式中的比例

(1)测量单位比例因子，即系统变量DIMLFAC 尺寸标注值=实际测量值×测量单位比例因子 (2)分数高度比例因子，即系统变量DIMTFAC (3)尺寸标注全局比例因子，即系统变量DIMSCALE 显示值＝设置值×尺寸标注全局比例因子 这个尺寸标注全局比例因子DIMSCALE只影响文字、箭头、尺寸界线等形状的大小，与尺寸值无关。 在一张图上不管有多少比例，其尺寸标注全局比例因子DIMSCALE只有一个。 换句话说，当有不同比例时，就有不同的测量单位比例。 推荐尺寸标注样式设置： 把文字、箭头、尺寸界线等这些设置值取打印出来的图纸(物理图纸)上的规格，而把尺寸标注全局比例因子设成打印比例因子。

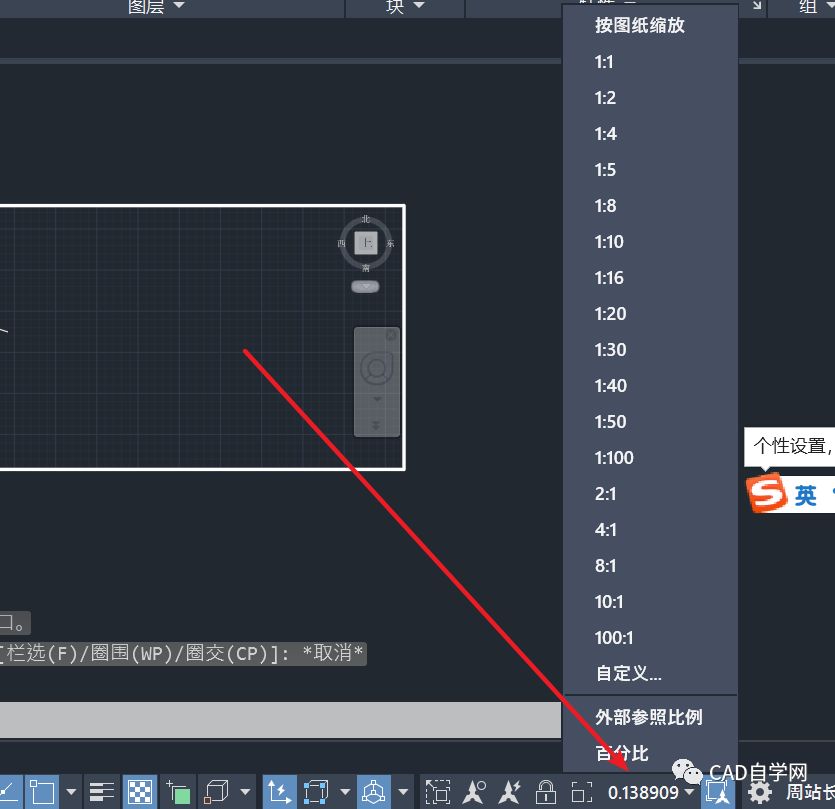

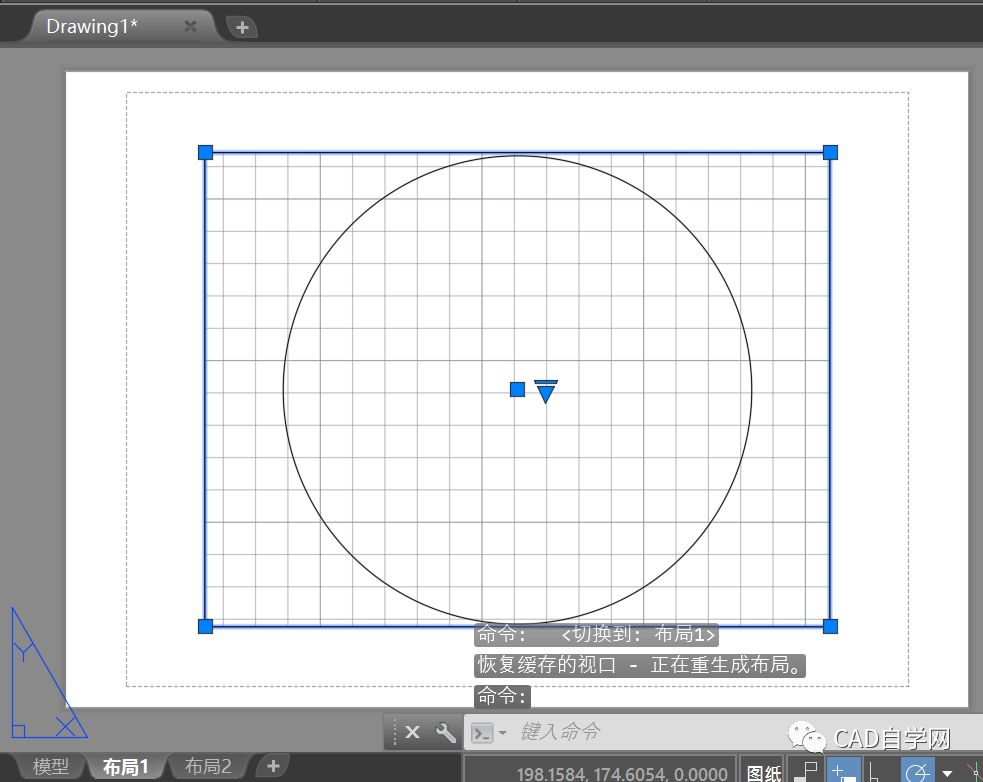

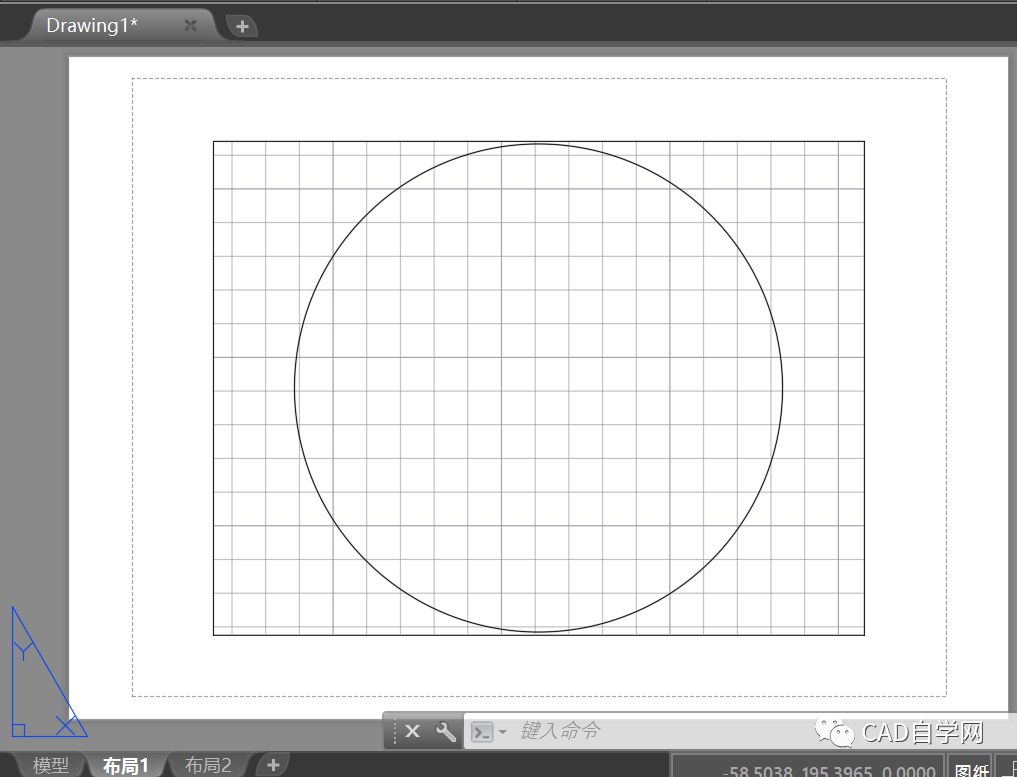

7.视口比例

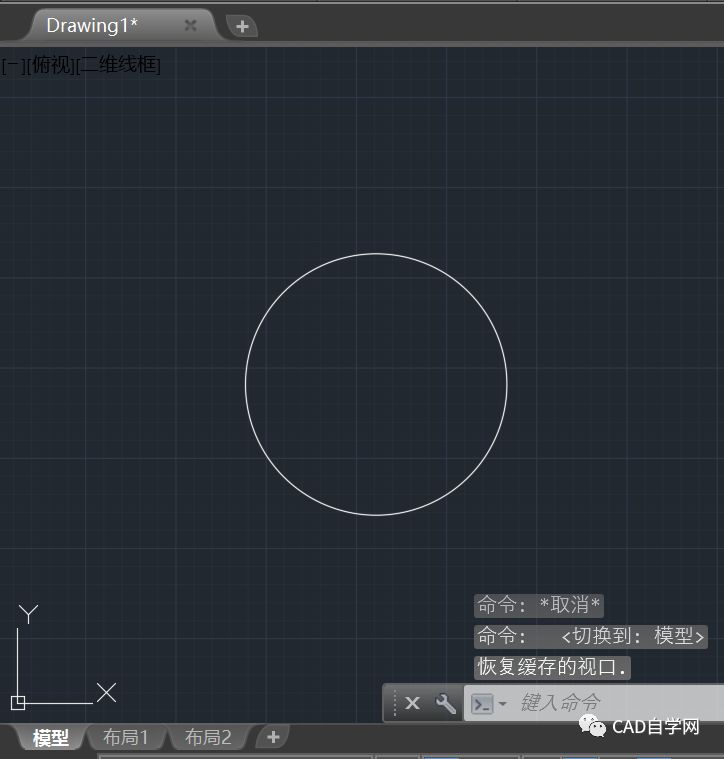

图纸空间的比喻： 底下那张纸称为“模型空间”，上面那张纸称为“图纸空间”，那个小方孔称为“视口”。 二张纸的距离用zoom设置，便是视口比例。

视口：

中文版把图纸空间又称为“布局”，因为有可以表现不同比例这个作用。 很显然，有了这个功能，在一张图上画不同比例的图形，就不再需要人为缩放图形了，所有对象都是1： 1画了。 用图纸空间出图，自然打印比例是1： 1了，这样，视口比例与打印比例毫无关系，而是与图纸比例有关，既然与图纸比例有关，那不同的比例就要开不同的视口，设置不同的视口比例。 总结： 模型空间出图靠打印机来调整图纸比例，用图纸空间则由AutoCAD先调整好比例后打印，不必依赖打印机了。

8.尺寸标注方面的技巧

(1)把尺寸标注样式中的各参数设置成实际图纸(物理图纸)上的规格，这样，当用于不同比例时，只要重新设置全局比例因子DIMSCALE一项。 此时，DIMSCALE=打印比例。 (2)标注错了，不要改标注，很有可能是图画错了。 总结以上，对于实物性对象按1:1绘图，若想在物理图纸上表达1： n，则打印比例设成1： n就可以了。 非实物性对象如标注文字、箭头画多大要根据想在物理图纸上画多大尺寸和打印比例来反推，例如像在物理图纸上字高5mm，打印比例为1:100，那么在CAD中字高应为500。
