1. 钣金加工概述

钣金加工是一种将金属板材加工成具有特定形状和尺寸零件的机械加工技术。它在现代制造业中扮演着至关重要的角色，特别是在汽车、航空航天、电子设备等行业中，钣金零件的广泛应用不仅体现了其工艺的多样性，还凸显了其加工精度高、效率高和成本控制能力强的特点。

钣金加工的定义和特点涵盖了从基础的材料裁剪和成型到复杂的焊接、装配和表面处理等工艺。在当前制造业快速发展的背景下，钣金加工技术不断进步，不仅提高了生产效率，还促进了产品的多样化和个性化。

本章将深入探讨钣金加工的基本概念，分析其在现代制造业中的应用和重要性，为后续章节中对材料选择、切割工艺、成形技术、连接工艺以及表面处理方法的讨论奠定基础。

2. 钣金材料种类与选择

2.1 常用钣金材料的分类

在钣金加工的世界里，材料的选择是决定产品质量、成本和工艺流程的关键因素之一。了解和掌握不同材料的分类及其特性，对于从事钣金行业的专业人士来说是基本功。

2.1.1 黑色金属材料与有色金属材料的特性对比

黑色金属材料主要指含碳量大于2%的铁合金，其中不锈钢、碳钢和合金钢是最常见的黑色金属材料。这些材料具有优异的强度和硬度，广泛应用于各种承重结构和机械设备中。它们的热处理工艺成熟，易于通过表面硬化提高局部的耐磨性和耐腐蚀性。

与黑色金属材料不同，有色金属材料不含有铁，如铝、铜、钛及其合金。有色金属材料通常密度小、导电和导热性好，易于加工成型。铝和铝合金在钣金加工中尤其受到青睐，因其重量轻、耐腐蚀性强，并且在某些特定领域里可以作为黑色金属的良好替代品。

2.1.2 材料牌号、性能参数解析

材料牌号是区分不同金属材料的唯一标识。例如，在不锈钢中，304和316是常见的牌号，它们分别含有不同比例的镍、钼等合金元素，从而影响了材料的耐腐蚀性和耐高温性能。

性能参数，如屈服强度、抗拉强度、硬度和延展性等，是选择钣金材料时必须参考的重要指标。这些参数直接决定了材料在特定应用中的适应性。比如，在承受动态负荷的场合，选用具有良好延展性的材料可以增加其抵抗疲劳裂纹的能力。

2.2 钣金材料的选择标准

选择合适的钣金材料需要综合考虑设计要求、加工工艺和成本因素等多个方面。

2.2.1 设计要求对材料选择的影响

设计要求包括产品的尺寸精度、表面处理、机械性能和耐环境性能等。在设计阶段，需要明确产品将在何种环境下工作，是否需要承受动态负荷，以及对成本的限制等。例如，如果产品需要在高腐蚀环境下使用，设计师可能会倾向于选择耐腐蚀性更强的材料，如不锈钢或特定合金。

2.2.2 加工工艺对材料选择的限制

不同的加工工艺对材料的可塑性、硬度和导热性有不同的要求。例如，在进行激光切割时，高导热性的材料如铜和铝合金可能反射激光，影响切割质量。而在折弯过程中，高延展性的材料能够更好地保持成形精度和表面质量。因此，在选择材料时，需要评估后续加工工艺的可实施性。

2.2.3 成本考量与材料替代

成本是任何产品设计中必须考虑的重要因素。在满足设计要求和加工工艺的前提下，寻找成本较低的替代材料是钣金加工中常见的优化手段。替代材料的选择需要综合考量材料的性能参数和市场供应情况，同时还需要评估替代材料对产品质量和加工效率的影响。

在选择钣金材料时，通常需要在性能、成本和加工便利性之间寻找平衡点。通过科学的选材策略，可以在保证产品质量的同时，实现成本控制和加工效率的最大化。

3. 切割工艺方法与应用

3.1 常见的钣金切割技术

钣金加工中切割工艺是形成零件轮廓的首要步骤，它直接关系到零件的精度和表面质量，因此选择合适的切割技术至关重要。在这一部分，我们将详细介绍三种常见的切割工艺技术：激光切割、等离子切割和水刀切割。

3.1.1 激光切割工艺的原理与特点

激光切割是一种应用激光束照射材料表面使其熔化、气化或达到燃点进行切割的工艺。它具有加工精度高、速度快、切割质量好、切缝窄且热影响区小、材料变形小、切边无毛刺等优点。

激光切割工艺原理：

• 激光发生器产生高能量密度的激光束。
• 通过光学系统将激光束聚焦在材料上。
• 瞬间高能量作用于材料，使其熔化或气化。
• 高压气体辅助切口将熔融材料吹出形成切缝。

graph LR
    A[激光发生器] -->|激光束| B[光学系统]
    B -->|聚焦激光| C[材料表面]
    C -->|熔化/气化| D[高压气体辅助]
    D -->|切口| E[切割完成]

激光切割工艺特点：

• 可以对各种厚度的金属材料进行高精度切割。
• 可以切割复杂的轮廓，适应性广。
• 切割速度快，效率高。
• 切割热影响区小，材料应力变形小。
• 操作简单，易于实现自动化。

3.1.2 等离子切割工艺的原理与特点

等离子切割利用高速等离子弧热能来切割金属，它是一种非常灵活的切割方法，适合切割中厚板材料。

等离子切割工艺原理：

• 高速等离子弧通过高温使材料局部融化。
• 融化的金属随等离子流排除形成切缝。
• 由于等离子弧的穿透力强，适合切割导电的金属材料。

graph LR
    A[切割电源] -->|直流电| B[等离子喷嘴]
    B -->|等离子弧| C[材料表面]
    C -->|融化材料| D[高速气体排出]
    D -->|排除融料| E[形成切缝]

等离子切割工艺特点：

• 切割速度快，适用于厚板材料。
• 切割过程产生的热量集中，热影响区小。
• 切缝光滑，切割质量较激光切割稍差。
• 成本相对较低，适合大规模工业化生产。

3.1.3 水刀切割工艺的原理与特点

水刀切割，又称高压水射流切割，通过高压水流并加入磨料，以超音速喷射到金属表面进行切割。

水刀切割工艺原理：

• 高压泵提供高压力水流。
• 水流通过喷嘴高速喷射到材料表面。
• 加入的磨料颗粒在高压水流中加速，产生巨大的动能切割材料。
• 切割过程中无热影响，适合切割几乎所有材料，包括金属、塑料、玻璃等。

graph LR
    A[高压泵] -->|高压水流| B[水刀喷嘴]
    B -->|高速喷射| C[加入磨料]
    C -->|动能切割| D[材料表面]
    D -->|排除切屑| E[形成切缝]

水刀切割工艺特点：

• 切割过程中无热变形，切缝边缘整齐。
• 对材料无热影响，适合热敏感材料。
• 可以切割任意复杂形状，且精度高。
• 操作成本较高，适合复杂和精细的切割需求。

3.2 切割工艺的应用场景分析

选择合适的切割工艺是钣金加工成功的关键因素之一。本节将分析不同切割工艺在不同应用场景下的选择依据。

3.2.1 高精度需求下的切割选择

在要求极高精度的应用场合，如航空航天、医疗器械等，激光切割是首选。激光切割能够提供极高的加工精度，并且切缝窄，边缘光滑，不需要二次加工。

• 适用场景：
• 薄板材料切割
• 精密零件加工
• 小批量、高精度切割需求

3.2.2 大规模生产中的切割效率考量

在大规模生产中，等离子切割是一个高效且经济的选择。由于其切割速度快，且对材料的厚度要求较为宽松，非常适合在成本控制和生产效率方面做出平衡。

• 适用场景：
• 中厚板材料切割
• 大批量标准化零件生产
• 成本敏感型加工任务

3.2.3 特殊材料的切割工艺匹配

对于特殊材料，如钛合金、不锈钢等难以切割的材料，水刀切割展现出独特优势。水刀切割不产生热影响，且能够通过改变磨料类型和压力来调整切割效果，适用范围广泛。

• 适用场景：
• 超硬材料切割
• 复杂形状零件加工
• 多材料组合切割

本章节通过对切割工艺的全面介绍，对三种主要切割技术进行了深入分析，并提供了基于不同应用需求的切割选择建议。理解这些内容有助于钣金加工从业者根据项目需求和技术要求，选择最适合的切割技术，从而提升产品设计和制造效率。

4. 成形工艺技术

成形工艺是钣金加工中至关重要的一环，它将平面的金属板材转化为所需的三维形状，这通常涉及将材料塑性变形以获得特定的几何尺寸和形状。在这一章节中，我们将详细探讨冷成形和热成形工艺，包括它们的优缺点、适用性以及技术创新与发展趋势。

4.1 冷成形工艺与热成形工艺

4.1.1 成形工艺的温度影响与材料性能变化

成形工艺通常根据加工时的温度条件分为冷成形和热成形。冷成形是在材料的再结晶温度以下进行的，它利用金属的塑性变形能力来获得所需形状，这一过程通常不会显著改变材料的微观结构。而热成形则在材料的再结晶温度以上进行，可以显著改变材料的微观结构，从而获得更好的成形性能和更高的形状复杂度。

在冷成形过程中，材料温度低，变形抗力大，因此需要更大的力量来完成塑性变形，但可以得到较好的尺寸精度和表面光洁度。相比之下，热成形由于温度较高，材料更容易流动变形，但随之而来的热变形可能导致材料性能的降低，如晶粒粗大和力学性能退化。

4.1.2 冷成形工艺的优缺点及其适用性

冷成形的优点包括加工效率高、材料利用率高、无需热处理、产品尺寸精度高和表面质量好。然而，冷成形对材料有一定的要求，如必须具有良好的塑性和足够的强度，同时加工过程可能会产生较大的内应力，需要后处理以消除应力。

典型的冷成形工艺包括冲压、深冲压、弯曲和拉深等。这些工艺在汽车、电子和家电等行业得到广泛应用，适合大批量生产，如车身覆盖件、底盘零件和电器外壳等。

4.1.3 热成形工艺的优缺点及其适用性

热成形的优点是能够制造形状更复杂的零件，材料在热状态下变形阻力小，成形难度降低。热成形还可以改善材料的某些性能，如通过热处理提高材料的硬度和强度。

热成形的主要缺点是能耗高、加工周期长、成本相对较高，且由于温度的影响，材料可能会产生氧化层，需要额外的处理步骤。常见的热成形工艺包括热冲压、热弯曲和热挤压等，它们在航空航天、重工业和核工业等领域有特殊应用。

4.2 成形工艺技术的创新与发展

4.2.1 新兴成形技术概述

随着技术的进步，许多新兴的成形技术被开发出来，这些技术往往着眼于提高成形精度、减少材料浪费和优化生产效率。例如，数字液压成形技术利用数字控制技术提高成形精度；电磁成形技术则通过电磁场来加速材料的塑性变形，实现高速成形。

4.2.2 成形工艺在自动化中的应用

自动化技术与成形工艺的结合是现代制造业的发展趋势。自动化可以提高生产的一致性和重复性，减少人为错误，从而提高产品质量和生产效率。例如，机器人在热成形过程中能够精确控制工件的定位和移动，实现更加复杂的成形任务。

4.2.3 高效环保成形工艺的探索

环保和高效是现代成形工艺发展的重要方向。为了减少资源浪费和环境影响，探索新的成形工艺和材料成为关键。例如，无润滑成形工艺可以减少对冷却液的依赖，减少环境污染；自适应成形技术则通过实时调整成形压力和速度，以适应不同材料和形状的变化，提高材料利用率。

graph TD
    A[开始] --> B[选择成形工艺]
    B --> C{工艺类型}
    C -->|冷成形工艺| D[介绍冷成形]
    C -->|热成形工艺| E[介绍热成形]
    C -->|新兴成形技术| F[介绍新技术]
    D --> G[冷成形应用]
    E --> H[热成形应用]
    F --> I[自动化与环保技术]
    G --> J[冷成形优缺点]
    H --> K[热成形优缺点]
    I --> L[技术创新与应用]
    J --> M[结束]
    K --> M
    L --> M

通过上述流程图，我们可以清晰地看到从选择成形工艺到探讨工艺优缺点和技术创新应用的逻辑路线。以上内容为本章节的成形工艺技术部分的详细解读。接下来，将继续探讨钣金加工中的连接工艺的种类和适用场景。

5. 连接工艺的种类和适用场景

在钣金加工过程中，连接工艺是将不同钣金零件组装成最终产品的重要步骤。根据零件的材质、形状、尺寸以及产品的使用环境和功能要求，选择恰当的连接工艺是确保产品强度、可靠性和经济性的关键。

5.1 钣金连接工艺的分类

5.1.1 焊接、铆接、粘接技术要点

焊接是一种广泛应用于钣金加工中的连接技术，它通过加热使金属部分熔化，再冷却形成牢固的连接。焊接工艺种类繁多，包括但不限于点焊、缝焊、激光焊等。每种焊接技术都有其特定的应用范围和优缺点，例如点焊适合于薄板材的快速连接，而激光焊则适用于精细度要求高的加工。

铆接是使用铆钉通过压力或冲击力使金属板材之间产生机械嵌合。与焊接相比，铆接的工艺相对简单，但在连接处需要额外的零件（如铆钉），这可能导致增加产品的整体重量和成本。

粘接则是利用粘合剂将金属部件粘合在一起。粘接工艺尤其适用于需要保持金属表面光滑或无法承受焊接高温的场合。粘接的关键在于粘合剂的选择和处理表面的清洁度。

5.1.2 锁接、折边、冲压等机械连接方法

锁接是一种不需要焊料或粘合剂的连接方式，通过金属自身的延展性或弹性来实现连接。折边和冲压则是通过改变金属板材的形状来实现机械嵌合。这些方法适用于大批量生产，并且具有较好的组装一致性。

折边工艺涉及将钣金边缘向上弯曲形成凸缘，然后通过锁接或铆接的方式与其他零件连接。而冲压工艺则是通过特定的模具对金属板材施加压力，使其变形并产生特定的几何形状以达到固定的目的。

5.2 连接工艺的适用性分析

5.2.1 结构强度与工艺选择的关系

不同的连接工艺提供的结构强度是不同的。例如，焊接由于金属间的融合，通常能够提供最高的结构强度。而铆接和粘接则需要依赖于零件的设计和粘合剂的性能来实现所需的强度。在选择连接工艺时，必须综合考虑产品的使用环境和预期寿命，以确保连接部位的可靠性。

5.2.2 成本与效率在工艺选择中的权衡

成本和效率是钣金加工行业永恒的考量点。焊接虽然强度高，但设备和操作成本相对较高，且焊接过程可能较长。相比之下，锁接和折边等机械连接方法可能更适合于高速生产线。粘接则介于两者之间，其成本和效率取决于粘合剂的选择和使用。

5.2.3 特殊环境下的连接工艺考量

在特殊环境下，如高温、高压、腐蚀性气体等，连接工艺的选择就需要考虑环境对连接部位可能产生的影响。例如，在高温环境下，焊接处可能需要特殊材料来防止焊接变形或材料退化。在腐蚀性环境中，可能需要对连接部位进行额外的表面处理来提高其耐腐蚀能力。

根据不同的工作环境，可能会采用不同的工艺组合。例如，在需要减少热量影响的场景中，可以采用激光焊接来减少热影响区，或者使用锁接和粘接的组合来实现无热连接。

在进行连接工艺的选择时，还需考虑实际操作的便利性。比如，某些粘合剂可能需要在特定温度或湿度条件下才能达到最佳的粘合效果，这在操作条件受限的情况下可能成为工艺选择的限制因素。

通过以上章节的分析，我们可以看到，钣金连接工艺的选择是一个涉及多种因素综合考量的过程。不同种类的连接工艺，各有其特点和适用场景。在实际应用中，应根据产品的具体要求以及生产条件，科学合理地选择最合适的连接工艺。

6. 表面处理方法与目的

在钣金加工的最后一个环节，表面处理技术的应用尤为关键。它不仅影响着钣金件的外观，还直接关系到产品的耐久性和功能性。本章将深入探讨表面处理技术的种类、表面处理的目的以及如何选择合适的表面处理工艺。

6.1 表面处理技术概述

6.1.1 常用表面处理技术的介绍

表面处理技术是指对钣金件的表面进行加工，以改变其表面特性的工艺。这些技术主要包括：

• 涂装 ：通过喷涂、浸涂等方式在钣金件表面形成保护性或装饰性涂层。
• 电镀 ：在金属表面镀上一层或多层其他金属或合金，以提高耐腐蚀性和美观性。
• 阳极氧化 ：通常用于铝材，通过电解作用在其表面形成一层氧化膜，增强硬度和耐蚀性。
• 喷砂 ：利用压缩空气驱动砂粒对表面进行打磨，增强表面附着力，去除表面污染。
• 磷化处理 ：在金属表面形成一层难溶性磷酸盐薄膜，提高涂装前的表面附着性。

6.1.2 表面处理对产品性能的影响

表面处理能够显著改善钣金件的多种性能，具体包括：

• 防腐蚀 ：许多表面处理工艺能够提供额外的防腐蚀层，延长钣金件的使用寿命。
• 耐磨性 ：通过提高表面硬度，减少磨损，尤其适用于需要高耐磨性的应用场合。
• 装饰性 ：涂装和电镀能够显著提升产品的外观，满足市场对美观性的需求。

6.2 表面处理的目的与工艺选择

6.2.1 耐腐蚀、耐磨、抗氧化的表面处理方法

为了满足不同环境下的耐腐蚀、耐磨和抗氧化要求，以下是一些常见且有效的表面处理工艺：

• 电镀锌 ：在钢铁表面电镀一层锌，形成锌铁合金层，有效防止腐蚀。
• 热浸镀锌 ：将钢铁件浸入熔融的锌液中，获得较厚的锌层，具备很好的防腐蚀能力。
• 阳极氧化 ：铝和铝合金表面经过阳极氧化处理后，可以得到高耐磨、高耐蚀的表面。
• 陶瓷化涂层 ：在金属表面形成陶瓷化的保护层，提供优异的耐磨和耐高温性能。

6.2.2 提升外观、色泽、纹理的表面处理技术

针对外观、色泽、纹理提升的需求，以下技术是工业中最常用的：

• 粉末喷涂 ：粉末涂料不含溶剂，可形成均匀、光滑、颜色丰富的涂层。
• 电镀铬 ：在金属表面镀上一层光亮的铬层，增加反光度，提供银白色的光泽。
• 阳极染色 ：在阳极氧化后，利用染料在孔隙内着色，产生美观的颜色效果。

6.2.3 表面处理与钣金加工成本控制的关系

选择表面处理工艺时，成本控制是一个不可忽视的因素。成本控制包括材料成本、人工成本和处理时间成本。一些工艺如阳极氧化和磷化处理，虽然能提供良好的性能，但成本较高；而喷砂和涂装则相对经济，但对环境和操作者的技能有较高要求。

在选择表面处理工艺时，企业应综合考虑产品规格、预期用途、成本预算以及对环境的影响，以确定最合适的表面处理方法。随着技术的发展，一些新工艺的出现，如等离子体喷涂和激光表面改性等，为表面处理提供了更多可能，也为成本控制提供了新的途径。

*注：由于第六章的详细介绍内容过多，只提供了两个二级章节的部分内容。实际章节应该包括完整的6.1和6.2章节内容，以及相应的三级和四级章节深入分析。*

由于篇幅限制，第六章的完整内容应包含更多细节描述以及示例代码（如果适用）、表格和流程图。请注意，实际写作时，应当遵循MD格式要求，确保每个章节的详细性、逻辑性和结构性，以满足2000字和1000字的字数要求，并在每个代码块后提供详细的逻辑分析和参数说明。

7. 钣金加工的设计原则与工艺流程

7.1 钣金设计的基本原则

7.1.1 设计的可制造性原则

钣金设计不仅仅要满足产品功能和外观的需求，还应当考虑到其可制造性。设计的可制造性原则要求设计师在设计阶段就考虑到后续生产过程中可能会遇到的技术限制和实际条件。例如，设计者需要确保零件的折弯半径和孔距能够满足制造设备的要求，避免在生产过程中出现无法加工的情况。

7.1.2 成本效益原则在钣金设计中的体现

在钣金设计时，成本效益原则是一个重要的考虑因素。设计者应当通过优化板材利用率、减少加工步骤、选择合适的材料和厚度来降低制造成本。这不仅涉及到材料和加工费用的直接节省，还包括通过简化设计来减少潜在的废料和返工成本。

7.1.3 环保与可持续性原则的应用

现代钣金加工行业中，环保和可持续性已成为设计的重要指导原则。设计师在考虑材料选择时，应优先考虑那些对环境影响小的材料，比如可回收金属材料。同时，设计时应尽量减少对化学处理的依赖，通过优化设计减少材料的浪费，以及采取节能的加工工艺来降低能源消耗。

7.2 工艺流程的优化与实施

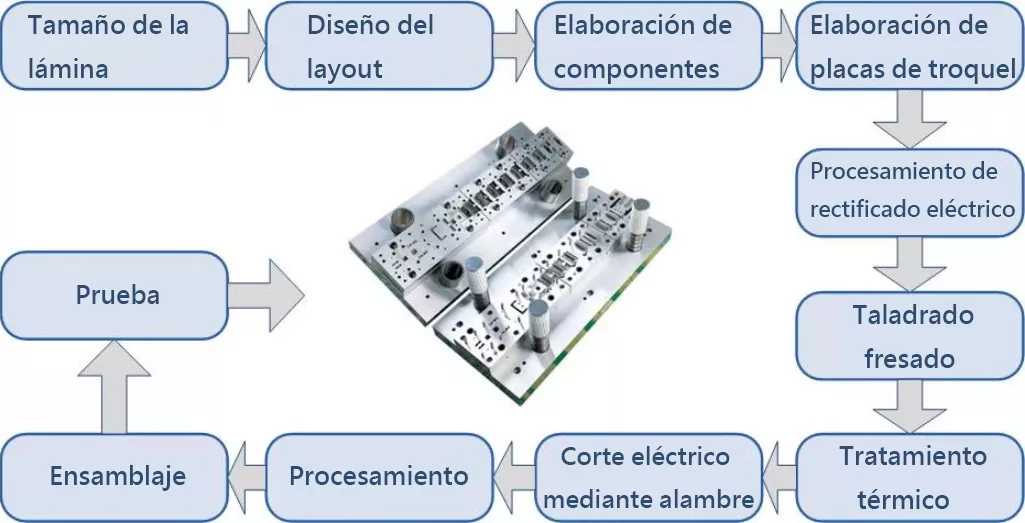

7.2.1 工艺流程的设计和规划

工艺流程的设计和规划是保证生产效率和产品质量的关键步骤。这需要工程师综合考虑各个环节的生产能力、设备特性以及材料特性，设计出一条既高效又能确保质量的生产路径。例如，通过制造执行系统（MES）的辅助，可以优化排产计划，减少换产时间，提高生产效率。

7.2.2 工艺流程中的质量控制点

在钣金加工过程中，确保各个阶段的质量控制点能够及时发现问题并进行修正至关重要。质量控制点可以是切割、折弯、装配等关键步骤。例如，在切割环节，可以使用高精度的激光切割设备，并通过图像识别技术进行自动检测，确保尺寸的准确性。通过这种精准控制，能够在问题扩大之前将其解决。

7.2.3 工艺流程的改进与创新实践

随着科技的发展，钣金加工工艺也在不断地进行改进和创新。例如，利用智能制造技术，如工业4.0理念，可以实现生产过程的自动化和智能化。通过引入先进的预测性维护系统，可以在设备出现问题之前就进行必要的维护，减少停机时间。同时，数字化的生产管理可以减少人为错误，提高整体生产效率和产品质量。
