杨氏模量_用拉伸法测钢丝的杨氏模量

实验简介

   材料受力后发生形变。在弹性限度内，材料的胁强于胁变(即相对形变)之比为一常数，叫弹性模量。条形物体(如钢丝)沿纵向的弹性模量叫杨氏模量。测量杨氏模量有拉伸法、梁德弯曲法、振动法、内耗法等等，本实验采用拉伸法测定杨氏模量。要求掌握利用光杠杆测定微小形变的方法，在数据处理中，采用逐差法和作图法得出测量结果，掌握这两种数据处理的方法。

实验视频：

具体实验原理、实验内容、实验仪器、实验指导详见后面介绍。

实验原理

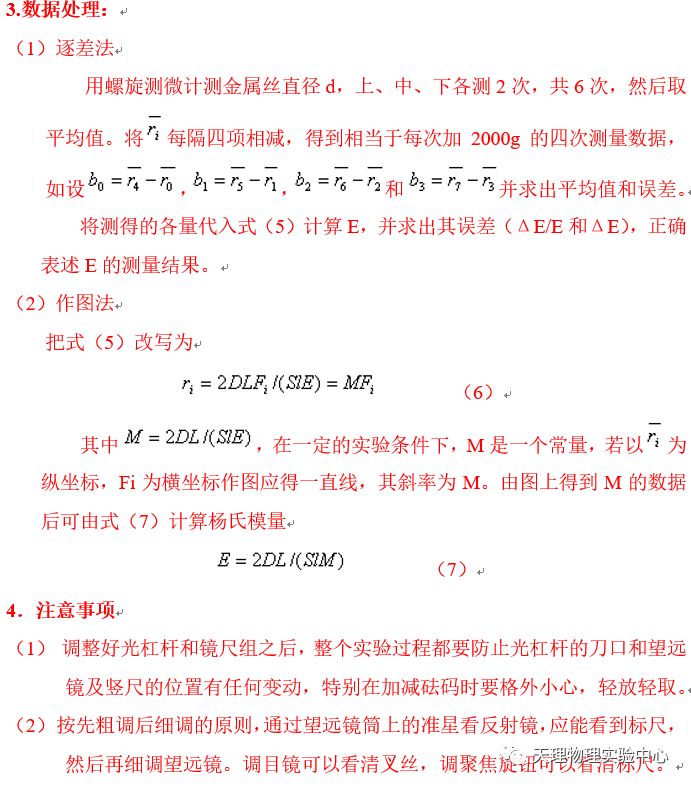

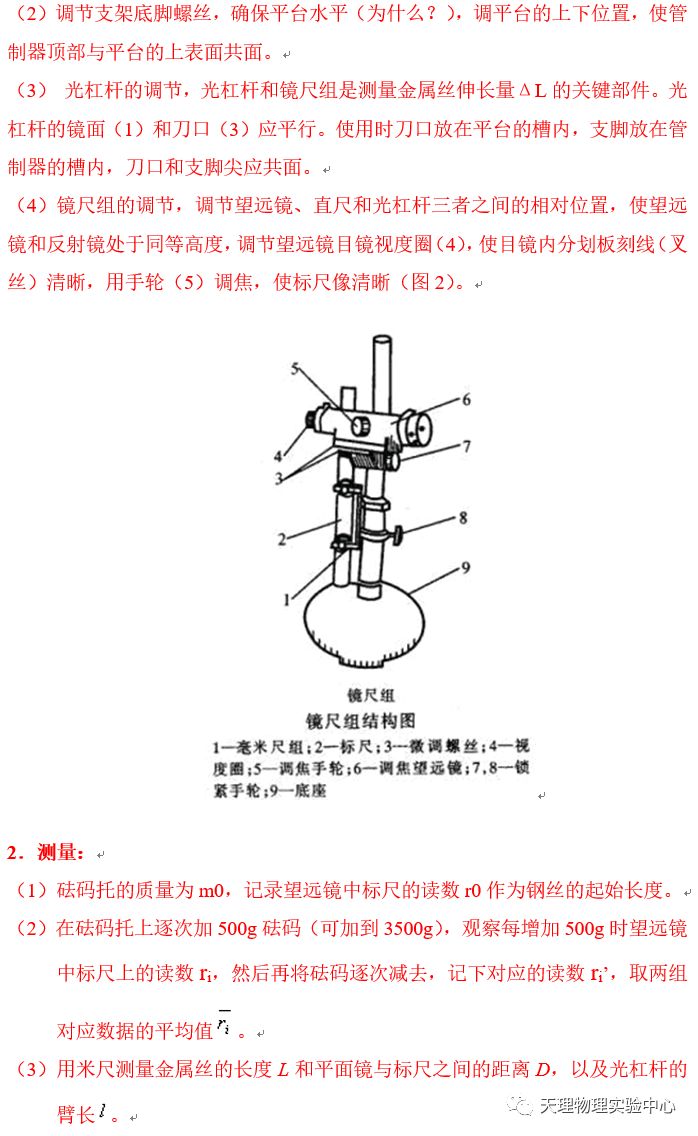

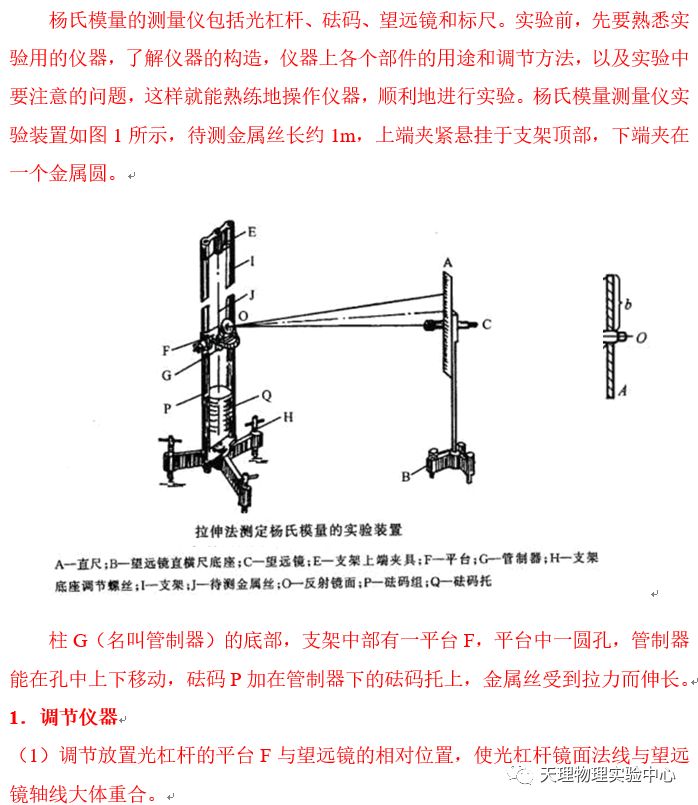

实验内容

实验仪器

钢丝杨氏模量的测定的实验装置包括一下几个部分：

光杠杆(包括支架、金属钢丝、平面镜),望远镜镜尺组, 砝码, 米尺,螺旋测微计

1. 光杠杆

仿真实验中光杠杆

   双击实验桌上光杠杆小图标的中间平面镜部分可弹出平面镜的调节窗体。单击平面镜可以调节平面镜的角度。

                仿真实验中光杠杆平面镜调节窗体

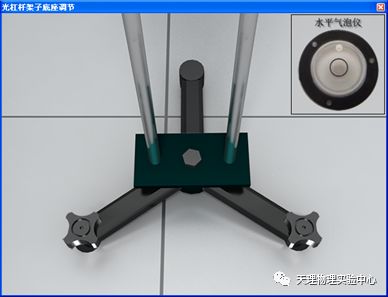

 双击实验桌上光杠杆小图标的底座部分可弹出底座的调节窗体。单击底座旋钮可以调节光杠杆的水平位置。

仿真实验中光杠杆底座调节窗体

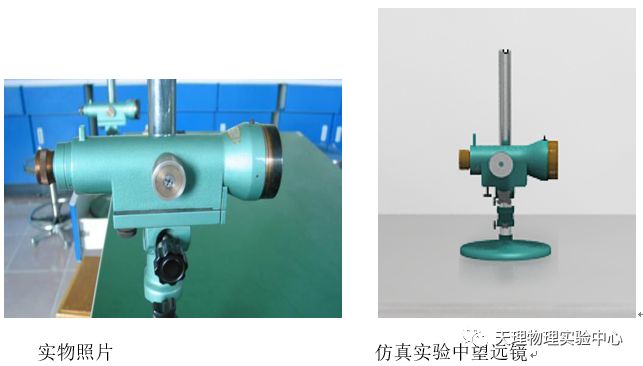

2. 望远镜

双击桌面上望远镜小图标，弹出望远镜的调节窗体。望远镜镜初始化时，刻度尺、十自叉丝线都是否清晰是随机产生的。鼠标单击调节旋钮、目镜旋钮、望远镜锁劲旋钮进行相应的操作。

3. 砝码

实验中共用到7个砝码，砝码质量为500g。可拖动砝码至光杠杆砝码挂钩上。

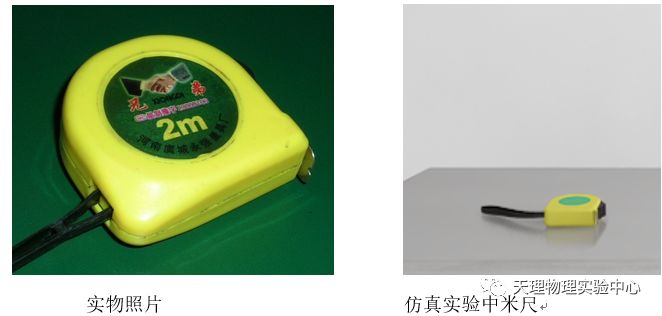

4.  米尺

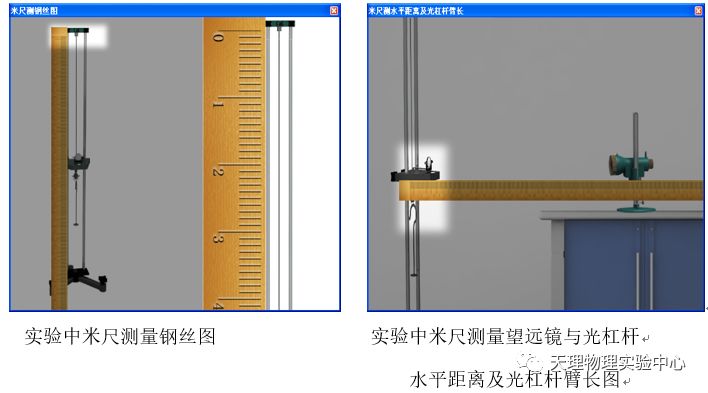

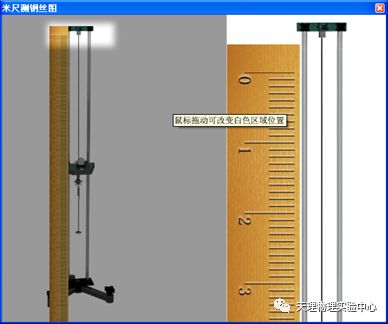

   双击实验桌上米尺小图标，可弹出米尺的调节窗体。米尺测量钢丝，可拖动白色区域至相应位置，即可从右边放大图中去读数；

   米尺测量望远镜与光杠杆水平距离及光杠杆臂长，可拖动白色区域至相应的仪器可双击弹出放大的读数图。

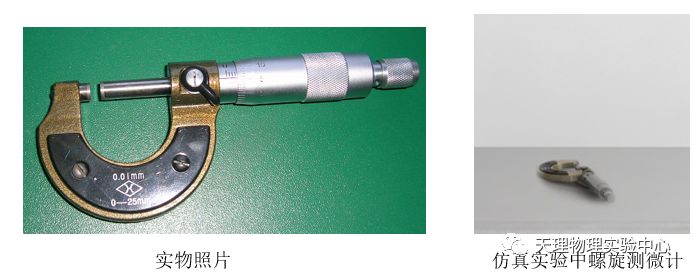

5.  螺旋测微计

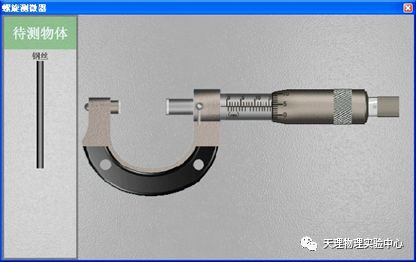

    双击实验桌上螺旋测微计小图标，可弹出螺旋测微计的调节窗体。点击“开始测量按钮”，即可拖动左边待测物体到仪器中测量。

鼠标左键或者右键点击转轴可以向上或者向下旋转转轴；鼠标左键或者右键点击锁，可以锁定或者解锁。

实验中螺旋测微计放大图

实验指导

 1. 主窗口：

   打开钢丝杨氏模量的测定的仿真实验

2. 正式开始试验：

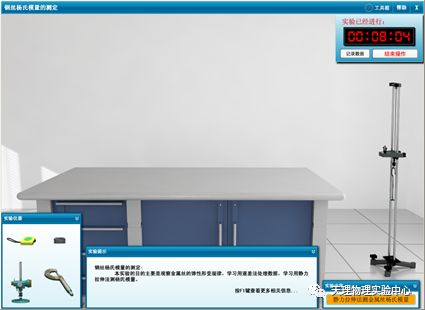

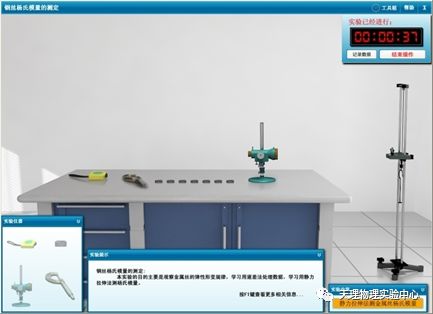

(1)开始实验后，从实验仪器栏中点击拖拽仪器至实验台上。

(2)望远镜调节

      双击桌面上望远镜小图标，弹出望远镜的调节窗体，可以单击调焦旋钮来调节刻度尺的清晰度，单击目镜旋钮调节十字叉丝线的清晰度，单击望远镜锁紧旋钮可调节镜筒的高低位置，单击底座上黄色方向键可以微调望远镜的水平位置。

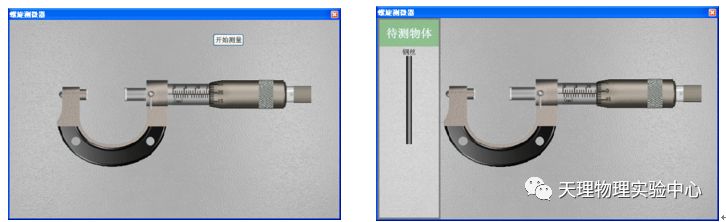

(3)螺旋测微计调节

双击桌面上螺旋测微计小图标，弹出螺旋测微计的调节窗体。左、右击解锁按钮，可调节锁定状态。点击“开始测量”按钮可弹出待测物体图，拖动钢丝至螺旋测微计中，解锁后，旋动手把，可测量钢丝的直径。

(4)光杠杆

双击桌面上光杠杆小图标的平面镜部分，可弹出光杠杆的平面镜调节窗体，点击平面镜可调节平面镜的角度。

双击桌面上光杠杆小图标的底座部分，可弹出光杠杆的底座调节窗体，点击底座旋钮可调节底座水平状态，观察水平气泡仪的小气泡居中，表明底座已经水平，否则需要继续调节。

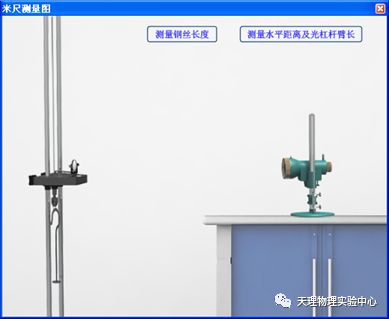

(5)米尺调节

 双击桌面上米尺小图标，弹出米尺的调节窗体。

点击“测量钢丝长度”按钮，可弹出测量钢丝长度的放大图，拖动白色区域，可从右边放大的米尺中读数。

点击“测量水平距离及光杠杆臂长”按钮，可弹出测量的放大图，拖动白色区域至光杠杆或望远镜，双击可继续弹出放大的读数图。

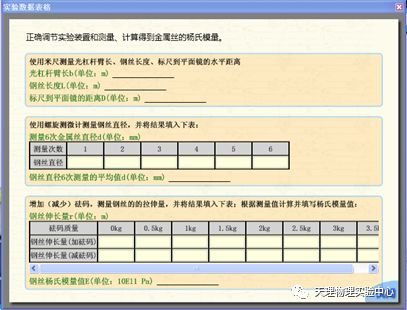

(6)保存数据，单击记录数据按钮弹出记录数据页面。

在记录数据页面的相应地方填写实验中的测量数据，点击关闭按钮，则暂时关闭记录数据页面；再次点击记录数据按钮会显示记录数据页面。
