在博途S7-1200中可以在硬件组态时设定IP地址和名称，并下载到cpu中去，但有时候需要在程序中修改IP地址和名称，怎么做呢？今天小编就跟大家分享下：

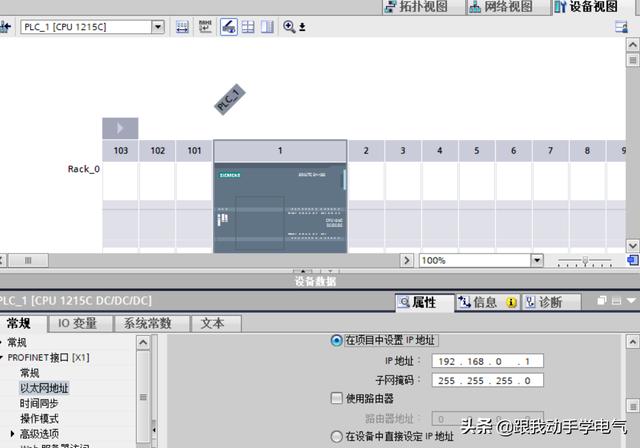

一、首先组态一个PLC，并设定好IP地址和名称，并下载到仿真器中去。(注1200仿真器不支持T_CONFIG指令，不能修改仿真器的地址，所以我们只能模拟操作。)

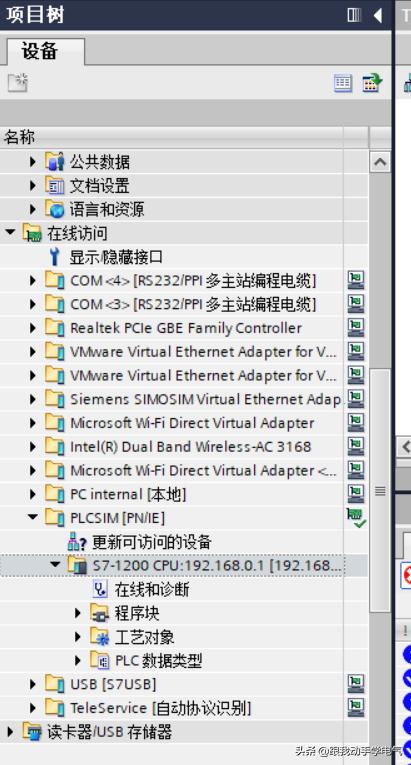

二、在线查看设备名称和IP地址

三、下面进入主题，通过程序修改IP地址和名称

1、我们在OB1中调用T_CONFIG指令，指令位置如下图所示：

2、T_CONFIG指令的说明

通过指令“T_CONFIG”，可以更改以太网地址、PROFINET 设备名称或 NTP 服务器的 IP 地址，从而在用户程序中进行时间同步。同时覆盖现有的组态数据。

可对以下设置进行更改：

(1)IP 协议设置

IP 地址

子网掩码

路由器地址

(2)PROFINET 设置

PROFINET 设备名称分配

说明

设备名称与 IP 协议之间的相互关系

指定新的设备名称时，还需设置 IP 协议。

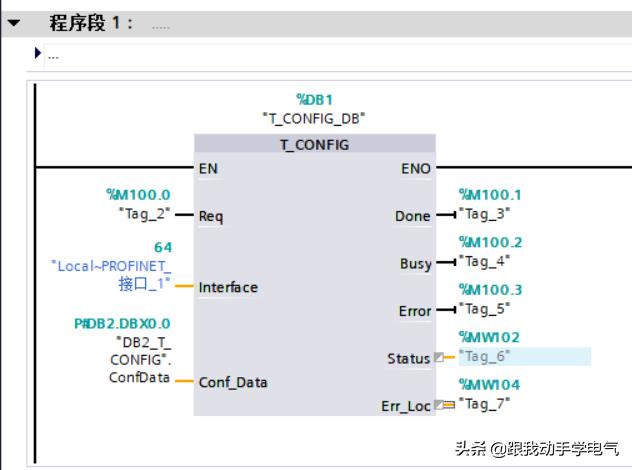

3、通过下面例子看看如何设置管脚

在INTERFACE管脚设置为"Local~PROFINET_接口_1"

CONF_DATA的设置：

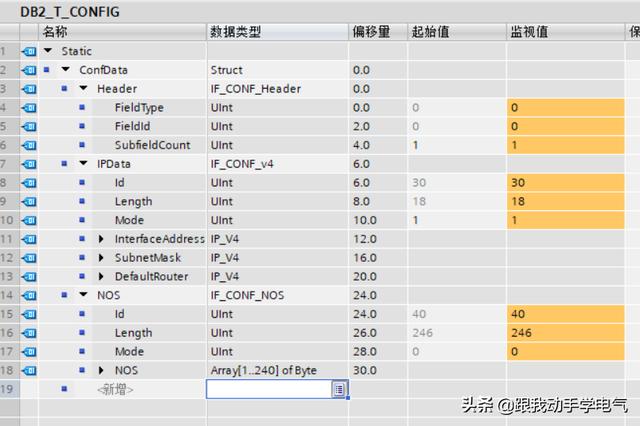

在全局数据块中创建。首先，新建一个数据块 DB2，如图所示，在 DB2 中新建一个变量“ConfData”,数据类型为 Struct，在变量下新建 3 个子变量：Header、IPData、Nos，数据类型分别为：IF_CONF_Header、IF_CONF_v4、IF_CONF_NOS，这 3 个数据类型直接手动输入就可以。

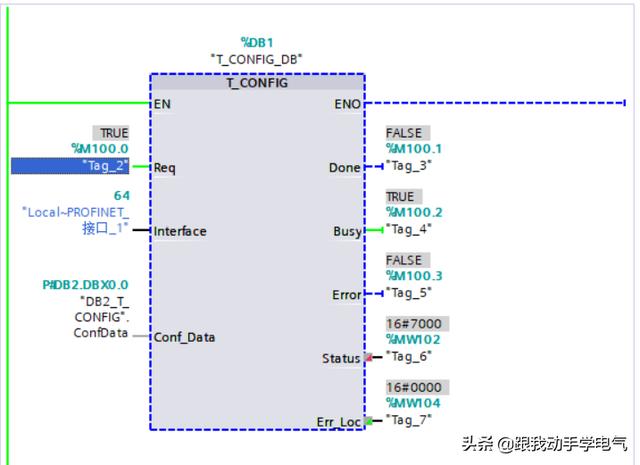

在指令块中对应管脚填入相应的数据：

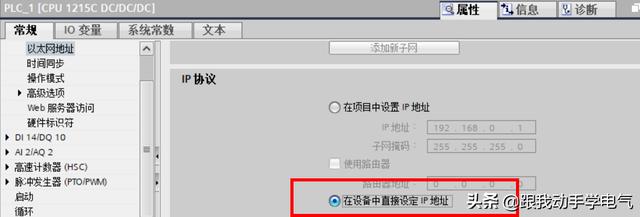

4、修改CPU网络组态为“在设备中直接设定IP地址”。

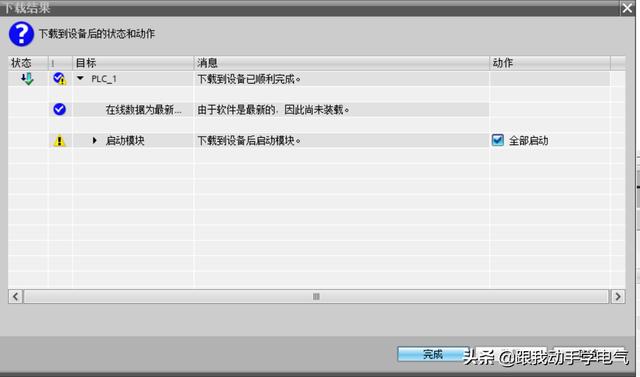

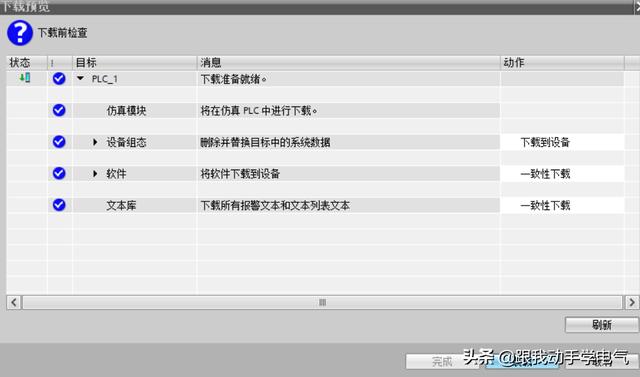

5、编译，然后整体下载项目

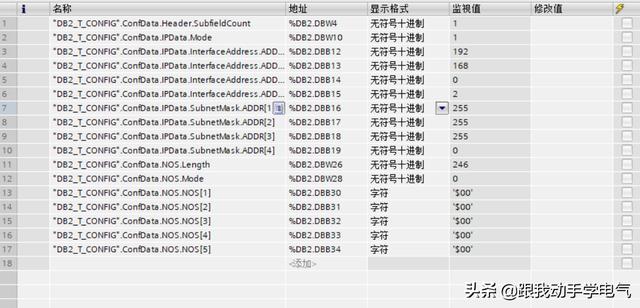

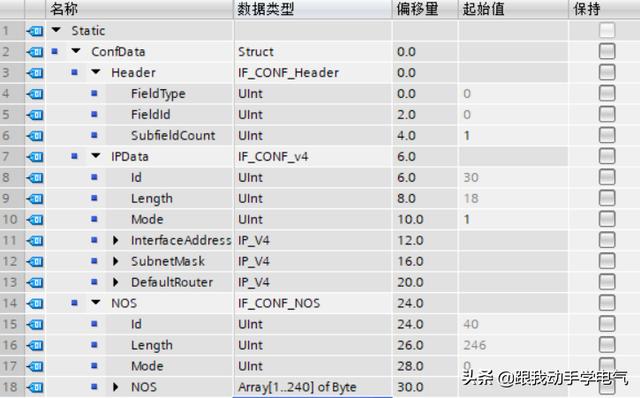

6、项目下载完成后，展开数据块 DB2 的 3 个变量，

在上图中Header：用于定义这些系统数据类型的数量。

IPData：IP 地址、子网掩码和路由器地址将保存在该系统数据类型中

NOS：PROFINET 设备名称将保存在该系统数据类型中。

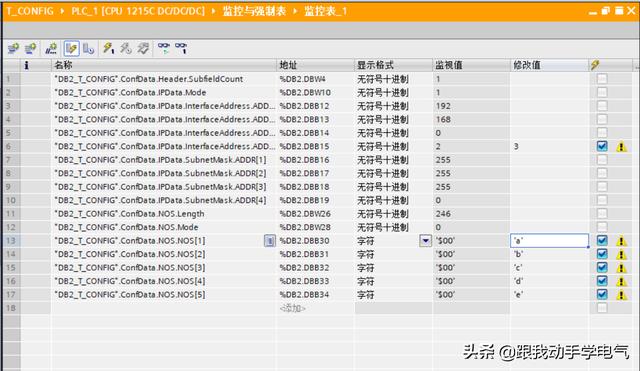

7、下面我们建立一个监控表来修改IP地址

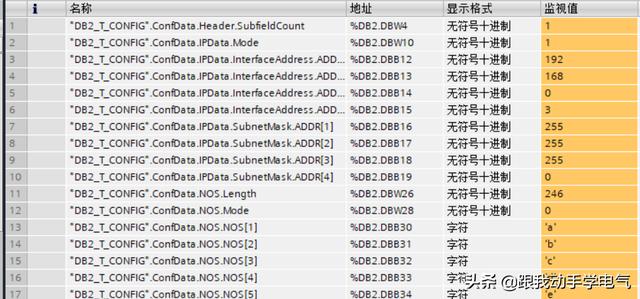

下面我们来修改IP地址和设备名称：

进入主程序并在线，给管脚 “Req” 一个脉冲信号，主程序会立即进入离线状态，这表示设备名称和 IP 地址已经被修改成功，
